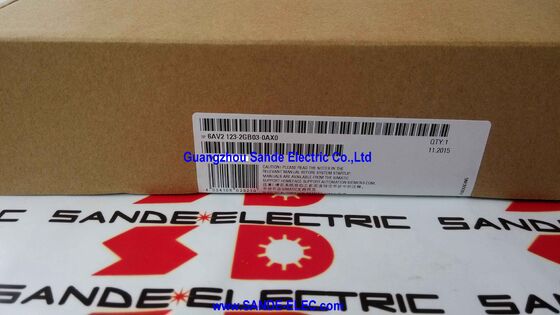

SIMATIC HMI, BASIC PANEL, KEY AND TOUCH OPERATION 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0

Siemens 6AV2123-2GB03-0AX0 | SIMATIC HMI KTP700 Temel Panel — 7" TFT / 800×480 / Dokunmatik + 8 Tuş / PROFINET / 24V DC / IP65

Vaadettiğinden Daha Fazlasını Yapan Kompakt HMI

6AV2123-2GB03-0AX0, SIMATIC Basic Panel serisinden KTP700 Basic — Siemens'in 7 inçlik giriş seviyesi HMI'sıdır. SIMATIC HMI ailesindeki "giriş seviyesi", hedef uygulama sınıfı için düşük kapasite anlamına gelmez. Bağımsız bir makine, kompakt bir üretim hücresi veya küçük bir işlem ünitesi için KTP700 Basic ihtiyaç duyulan her şeyi sunar: net renkli bir dokunmatik ekran, en çok kullanılan işlemler için dokunsal fonksiyon tuşları, makine PLC'si ile PROFINET iletişimi ve eksiksiz bir makine görselleştirme projesi için ekranları, alarmları ve tarifleri tutmak için 10 MB bellek.

"KTP" tanımı çalışma modunu kodlar: Tuş ve Dokunmatik Panel. Dokunmatik ekran, ekranda gezinmeyi, veri girişini ve grafiksel tuşa basma işlemlerini gerçekleştirir. Alt kenardaki 8 işlev tuşu, operatöre dokunmatik ekran menülerinde gezinmeden en önemli makine komutlarına (başlatma, durdurma, mod seçimi ve alarm onayı) doğrudan fiziksel erişim sağlar. Operatörlerin eldiven giydiği veya parçaları tuttuğu gürültülü bir fabrika ortamında, fiziksel bir işlev tuşunun dokunsal tepkisi, yalnızca dokunmatik panelin bazen algılayamayacağı şekilde güvenilir bir şekilde algılanır.

PROFINET, paneli bir SIMATIC S7-1200, S7-300, S7-400 veya diğer PROFINET özellikli PLC'ye bağlar. Panel aynı zamanda Modbus TCP/IP ve EtherNet/IP aracılığıyla da iletişim kurabilir; aynı RJ45 arayüzü üç protokolün tümünü yönetir ve panelden ağ anahtarına giden kablolamayı tek bir Ethernet kablosuna indirir.

Temel Özellikler

TIA Portal Entegrasyonu — WinCC Temel Yapılandırması

6AV2123-2GB03-0AX0, Siemens TIA Portal'da WinCC Basic V13 veya üzeri kullanılarak yapılandırılır. TIA Portal'ın proje görünümü, HMI projesini PLC programıyla birlikte tek bir geliştirme ortamında yönetir; paylaşılan etiketler, alarm sınıfları ve proje metinleri bir kez tanımlanır ve hem PLC programı hem de HMI ekranlarında kullanılır.

PLC belleği ile HMI ekranı arasındaki iletişim değişkeni eşlemesi, PLC ve HMI aynı TIA Portal projesinde yapılandırıldığında otomatiktir.

SSS

S1: KTP700 Basic, S7-1200'ün yanı sıra S7-300 veya S7-400 PLC ile de iletişim kurabilir mi?

Evet. KTP700 Basic, PROFINET üzerinden SIMATIC S7-1200, S7-1500, S7-300 ve S7-400 PLC'lerle iletişimi destekler. Ayrıca Siemens olmayan PLC'lerle iletişim için Modbus TCP/IP ve EtherNet/IP'yi de destekler. PLC tipi, panel projesi oluşturulduğunda TIA Portal'ın cihaz ve ağ görünümünde yapılandırılır.

S2: KTP700 Basic dikey kurulumu destekliyor mu?

Evet. Panel hem yatay (manzara) hem de dikey (dikey) yönlendirmeleri destekler. Görüntü içeriği yönlendirmesi WinCC proje ayarlarında yapılandırılır. Ekran düzeninin fiziksel kurulumla eşleştiğinden emin olmak için panel yapılandırılmadan önce panelin kurulum yönünü TIA Portal'da doğrulayın.

S3: 6AV2123-2GB03-0AX0'da kullanılan USB bağlantı noktası nedir?

USB Tip A bağlantı noktası, USB sürücü aracılığıyla proje yüklemeyi (yapılandırılmış HMI projesinin ağ bağlantısı olmadan panele indirilmesini), veri yedeklemeyi, ürün yazılımı güncellemelerini ve barkod okuyucular veya yazıcılar gibi harici USB aygıtlarına bağlantıyı destekler. PLC'lere USB host iletişimi sağlamaz.

S4: KTP700 Temel ekranı karardı ancak PLC çalışıyor. Neler kontrol edilmeli?

Ekran güç tasarrufu moduna girmiş olabilir (yapılandırılmış bir boşta kalma süresinden sonra ekranın kararması standart bir WinCC ayarıdır). Uyandırmak için ekrana dokunun veya herhangi bir işlev tuşuna basın. Ekran yanıt vermiyorsa panelin besleme konnektöründeki 24V DC besleme voltajını kontrol edin. Beslemenin iyi olduğu onaylanırsa LED arka ışığı arızalanmış olabilir — LED arka ışığının ömrü yaklaşık 50.000 saattir; Birkaç yıldır sürekli çalışan bir panel, arka ışık ömrünün sonuna ulaşmış olabilir.

S5: 6AV2123-2GB03-0AX0'ı yapılandırmak için gereken minimum TIA Portal sürümü nedir?

KTP700 Basic 6AV2123-2GB03-0AX0, minimum yapılandırma yazılımı sürümü olarak WinCC Basic V13 veya STEP 7 Basic V13'ü gerektirir. Daha sonraki TIA Portal sürümleri (V14, V15, V16, V17, V18, V19, V20) da uyumludur. Önceki TIA Portal sürümleri veya eski WinCC esnek yazılımı bu panel neslini desteklemez.
