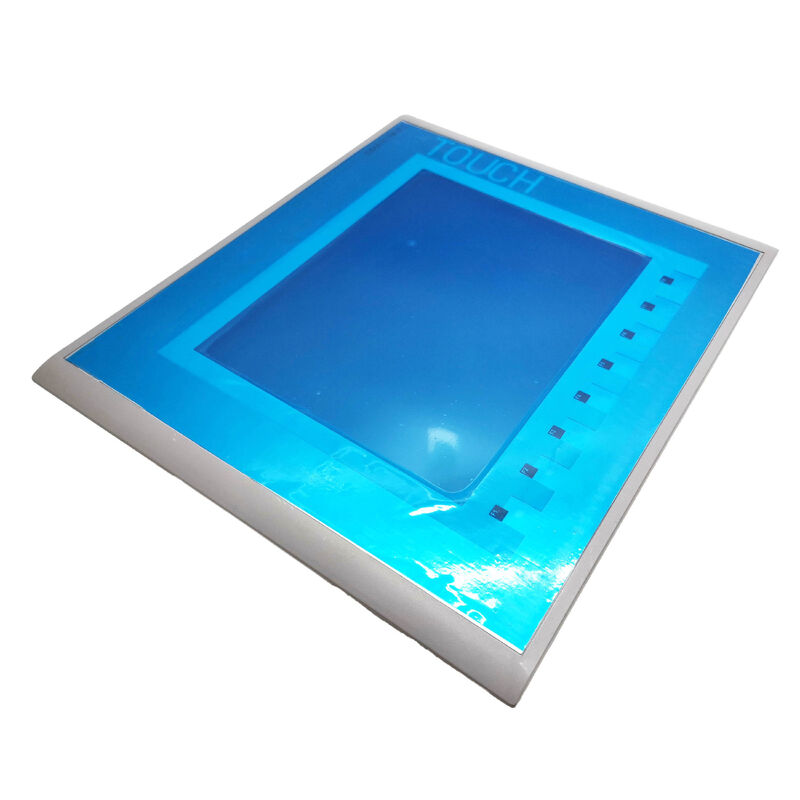

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Panel Yeni Orijinal

Siemens 6AV6647-0AE11-3AX0 500.000 SIMATIC HMI KTP1000 Temel Renk DP ′′ 10.4" TFT 640×480, 256 Renk, Anahtar/Touch, MPI/PROFIBUS DP, 24V DC, IP65

Genel bakış

BuSiemens 6AV6647-0AE11-3AX0Siemens'in SIMATIC Basic Panel serisinden 10.4 inçlik bir insan-makine arayüzü paneli olan KTP1000 Basic Color DP'dir.MPI veya PROFIBUS DP tabanlı PLC sistemlerine bağlanarak renkli ekran ve hem dokunmatik hem de tuş işletiminin gerekli olduğu endüstriyel operatör istasyonları için tasarlanmıştır..

KTP1000 Basic serisinin PROFIBUS DP varyantıdır; karşılık gelen PROFINET varyantı farklı bir parça numarasına sahiptir.

Panelin isimindeki "Basic", SIMATIC HMI hiyerarşisinde konumunu yansıtır: Siemens'in panel portföyünün giriş seviyesini, Comfort Panel aralığının altında,Ama çoğu makine düzeyinde operatör istasyonlarının ihtiyaç duyduğu temel HMI işlevlerini sunar.: işlem değeri görüntülenmesi, alarm göstergesi, tarif yönetimi, raporlama ve eğilimler, daha üst düzey panellerle aynı WinCC yazılım araç zincirini paylaşan bir yapılandırma ortamı aracılığıyla.

Bu paylaşılan yapılandırma yaklaşımı, bir KTP1000 Basic'te başlayan bir projenin, gereksinimler büyürse, ekran tasarımının nispeten az yeniden işlenerek bir Comfort Panel'e yükselebileceği anlamına gelir.

10.4 inç boyunda, KTP1000, operatörün aynı anda birden fazla işlem değerini görmesi gereken makine kontrol panellerine doğal olarak sığar.Paketleme makinelerinin ürün sayısı ve hızı, veya bir makine aracının eksen pozisyonları ve program durumu

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

Ekranın altındaki 8 tuşlu bir yumuşak tuş sırasının, ekranın kendisinde tam dokunmatik ekran yeteneği ile birleştirilmesi, operatörlere aynı panel için iki etkileşim modu sağlar.

Klavye kullanımı, eldivenlerin kullanıldığı veya titreşimlerin kesin dokunuşu zorlaştırdığı ortamlarda tercih edilir.Operatör erişim koşulları temiz ve istikrarlı olduğunda parametre girişi ve navigasyon için dokunmatik ekran etkileşimi daha hızlıdır.

Her iki mod da tüm arayüzü bağımsız olarak kontrol edebilir.

Ana Özellikler

MPI ve PROFIBUS DP'ler iki protokol, bir arayüz

-0AE11 eksiği, KTP1000'in MPI/PROFIBUS DP iletişim varyantını belirtir.Her iki protokol de panelde aynı fiziksel RS 485 konektörünü paylaşıyor..

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

Pratik kurulum açısından, S7-300 CPU'larını çalıştıran çoğu makine, KTP1000 DP'yi MPI aracılığıyla yapılandırma ve çalıştırma zamanı iletişim için CPU'nun MPI bağlantısına bağlayacaktır.HMI'nin PROFIBUS ağında I / O cihazlarının yanında oturması gereken daha karmaşık mimari olan makineler, paneli PROFIBUS ustası olarak CPU'nun DP arayüzüne bağlayabilir.

Bu konektörde de bulunan RS 422 arayüzü, Modbus'u seri protokol olarak kullanan üçüncü taraf denetleyici ile Modbus RTU iletişimini sağlar.

Bu, HMI'nin Siemens dışındaki PLC sistemleri için operatör arayüzü olarak hizmet verdiği çoktan satıcı makinelerinde kullanılır.

WinCC Esnek ve TIA Portal Yapılandırması

6AV6647-0AE11-3AX0, WinCC Flexible döneminde piyasaya sürüldü ve birincil yapılandırma yazılımı WinCC Flexible 2008 SP2 Compact veya daha üstündür.

Ayrıca erken TIA Portalı'nda da yapılandırılabilir (Adım 7 Temel V11, WinCC Temel V11),TIA Portal'a geçiş, daha sonraki sürümlerinde, DP arabirimi KTP1000 Basic'i TIA-yerli paneller lehine sonradan durduran KTP panelini tazeleme döngüsünü tanıttı..

KTP1000 DP için WinCC Flexible'de yapılandırılmış projeler, ekran tasarımlarını koruyarak, mevcut nesil bir panele bir donanım yükseltmesi yapılırsa, TIA Portal WinCC'ye göç edilebilir.Alarm yapılandırmaları, ve TIA Portal göç aracı ile tarif verileri.

Kurulum ve Montaj

Panel, birimle birlikte sağlanan montaj klemleri ile sabitlenen düz bir panel yüzeyinde bir kesik içine monte edilir.

Kesim boyutu 299 mm × 227 mm. Kesimdeki maksimum panel malzeme kalınlığı 4 mm'dir.

Ön yüzünde IP65 derecesi, panelin ekranının ve çerçevesinin toz girişi ve su jetlerine karşı mühürlendiği anlamına gelir.veya tozlu iş ortamları.

Arka yüz (IP20) sıvılara veya iletken tozlara maruz kalmaya yönelik değildir.

Dikey kurulum, 0 ila 50 °C çalışma sıcaklık aralığı için belirtilen yönelimdir.

Dikeyden 35°'ye kadar açılarda monte edildiğinde, çalışma sıcaklık aralığı küçültülebilir. Dikey olmayan montaj açılarında indirgenme eğrisi için panelin montaj kılavuzuna bakınız.

Sık Sorulan Sorular

S1: KTP1000 Temel Renk DP Ekim 2022'de durduruldu.

Siemens'in KTP1000 Temel Renk DP'si için mevcut değiştirmesi, gerekli arayüzüne bağlı olarak SIMATIC HMI Temel Panel Generation 2 veya KTP1000 Temel PN serisindedir.

PROFIBUS DP bağlantısı için, Siemens'in mevcut önerileri bir arayüz dönüştürücü veya mevcut nesil Temel Panellerin PROFINET iletişimine odaklandığı için PROFINET'e göç etmeyi içerir.

Doğrudan yedekleme kaynağı için, yedekleme piyasası, imha edilmiş makinelerden test edilmiş KTP1000 DP ünitelerini taşır.

S2: KTP1000 DP aynı MPI ağındaki birden fazla PLC ile aynı anda iletişim kurabilir mi?

Bir MPI ağında, KTP1000, birincil denetleyicisi olarak belirlenmiş bir PLC CPU ile iletişim kurmak için yapılandırılabilir.

MPI, birden fazla düğüme izin veren çok noktalı bir otobüsdür, ancak KTP1000 Basic paneli, bir kerede bir yapılandırılmış PLC ile iletişimi sürdüren tek ana HMI cihazı olarak tasarlanmıştır.

Çoklu denetleyici uygulamaları için, ayrı ekran nesneleri farklı denetleyicilerden gelen etiketlere bağlanabilir.Ancak bu WinCC Flexible'da dikkatli bir yapılandırma gerektirir ve MPI ağının iletişim gecikme kısıtlamalarına tabidir..

S3: Panelin arka ışık MTBF'si 50.000 saat. Bu operasyonel olarak ne anlama geliyor?

50,000 saat 25°C'de, bu referans sıcaklığında LED arka ışık için arıza arasındaki istatistiksel ortalama zamandır.

Sürekli 24/24 çalışmada, 50.000 saat, arka ışık istatistiksel olarak güvenilirlik orta noktasına ulaşmadan önce yaklaşık 5.7 yıl çalışma süresini temsil eder.

Pratikte, arka ışık bulanıklığı kademeli bir süreçtir.ve arıza öncesi planlı bakım değişimi ̇ arıza sonrası reaktif değişim yerine ̇ kritik operatör istasyonları için önerilen yaklaşımdır..

S4: Bu panel, güneş ışığının okunması gereken açık hava uygulamaları için kullanılabilir mi?

KTP1000 Temel Renk DP, iç mekan endüstriyel kurulum için tasarlanmıştır. 256 renkli TFT ekranı yüksek parlaklıklı bir tip değildir,ve doğrudan güneş ışığı, okunabilirliği azaltan önemli yansıtıcı parlamalara neden olur.

Dış mekan kurulumları, panelin üzerinde bir güneş şeması / kaputu, yansımaya karşı bir ekran koruyucu veya daha yüksek parlaklıklı bir ekran varyantı gerektirir.

IP65 ön yüz derecesi, yağmur ve tozdan koruma sağlar, ancak ekran parlaklığı açık hava kullanımı için sınırlayıcı faktördür.

S5: KTP1000 Basic paneli aynı anda kaç alarm mesajı işleyebilir?

KTP1000 Temel panel, WinCC Esnek yapılandırması aracılığıyla alarm yönetimini destekler.Alarm tamponunun büyüklüğü ve eşzamanlı aktif alarm sayısı, WinCC Flexible'da bu cihaz sınıfı için tanımlanan yapılandırma sınırları ile belirlenir..

Proje derleyicisi alarm yapılandırmasının cihazın hafızası veya işleme sınırlarını aştığını belirtir.

Uzun geçmiş tamponları ile kapsamlı alarm yönetimi gerektiren uygulamalar için,SIMATIC Comfort Panel yelpazesi, daha büyük alarm tamponu kapasiteleri ve daha sofistike alarm yönetimi özellikleri sağlar.
