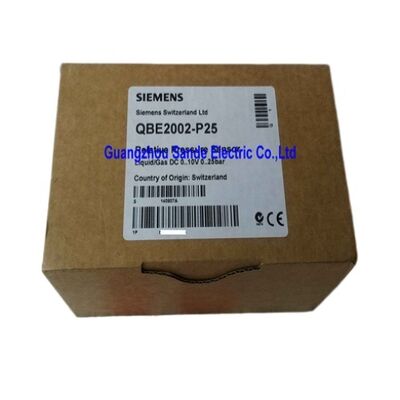

Su Borusu Basınç Sensörü QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. Basınç Algılayıcı ∙ 0 ∙ 25 bar, DC 0 ∙ 10 V, Piezo-Resistive, Seramik Diyafragma, HVAC

Genel bakış

BuSiemens QBE2002-P25Siemens Building Technologies'ten piyoz-resistif bir basınç sensörüdür,Lineer DC 0 ̇10V çıkışla 0'dan 25 bar'a kadar kapsayacak ̇ farklı ölçüm çeşitlerinde 1'den 40 bar'a kadar uzanan QBE2002 serisinin en yüksek aralığı üyesi.

25 bar'da (362.6 psi / 2.5 MPa), bu sensör HVAC hidrolik devrelerinin daha yüksek basınçlı ucuna hizmet eder: birincil şehir ısıtma ağları, yüksek katlı bina su kaynağı yükseltileri, buhar sistemleri,ve basınçlı soğutucu devrelerinde 10 veya 16 bar varyasyonları yeterli olmayacaktır.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Bu doğrudan çökme yöntemi, QBE2002'nin uzun süreli kararlılığının kaynağıdır: algılayıcı elemanla diafragma arasında sürünmek, delaminasyon,Ya da sıcaklık döngüsünün yılları boyunca özelliklerini değiştirir..

Ölçülen basınç, seramik diski saptırır; direnç ağı direnci orantılı olarak değiştirir; dahili elektronikler köprü çıkışını 0 ̊ 10 V sinyaliyle koşullandırır.

Paslanmaz çelik 1.4404 (AISI 316L) basınç bağlantısı, HVAC devrelerindeki su, glikol ve buhar ortamlarından kaynaklanan korozyona dayanır.

FPM fluoroelastomer mühürleme bağlantı arayüzünde standart HVAC işlem sıvıları ile uyumlu kimyasal direnç sağlar.5m önceden kablolu kablo, ek bağlantı donanımı olmadan doğrudan denetleyiciye veya alan kablosuna bağlanır.

Ana Özellikler

HVAC kontrol sistemlerinde 0 ̊10V çıkış

DC 0?? 10V sinyali, Siemens HVAC denetleyicileri, DDC sistemleri ve çoğu bina yönetim sistemi alan denetleyicileri için standart analog giriş formatıdır.Sıfır volt, 0 bar ölçümünü (atmosfer basıncı) temsil eder.10V 25 bar'ı temsil eder.

Ölçekleme aralığında doğrusaldır.Bu, kontrolörün yazılım yapılandırmasının basınç değerini doğru bir şekilde görüntülemek ve işlemek için 0 ′′ 10V sinyal türünün yanında girilen ölçüm aralığına (0 ′′ 25 bar) ihtiyacı olduğu anlamına gelir..

Pratikte, birçok HVAC hidrolik devresi 25 bar tavanın çok altında çalışır. Tipik bir soğutulmuş su sistemi, yalnızca sensörün çıkış aralığının alt kısmını kullanarak 612 bar'da çalışır.

Bu, yaygın bir karıştırma: 25 bar aralığı, ara sıra basınç çıkışlarına karşı güvenlik aralığı sağlar ve birçok farklı HVAC kurulum türünde kullanılan aynı aralıktır.Ama kontrolör girişinde bazı çözünürlükleri kurban ediyor..

Daha düşük basınçlarda daha yüksek çözünürlüğe ihtiyaç duyulduğunda, QBE2002-P10 (0?? 10 bar) varyantı, basınç aralığının yarısında haritalanan aynı çıkış aralığını sunar.

Takipçi Not: QBE2003-P25

QBE2002-P25 üretimi durduruldu. QBE2003-P25 aynı 0 ′′ 25 bar aralığını uyumlu bir güç kaynağı voltajı ve 0 ′′ 10V çıkışla kapsar.ama QBE2002'nin önceden kablolu kablosunun yerine farklı bir koruma ve DIN EN 175301-803-A fiş bağlantısı kullanır.

QBE2002-P25'den QBE2003-P25'e dönüştürülen tesisatların kablolama sonlandırma farkını gidermesi gerekir.ölçüm ve çıkış sinyali uyumluluğu, denetleyicinin yapılandırmasının değişmeden kalmasını sağlar..

Sık Sorulan Sorular

S1: QBE2002-P25 negatif basıncı (vakum) ölçer mi?

No. QBE2002-P25 0 ila 25 bar arasında basınç ölçer. Atmosfer basınçına atıfta bulunan göreceli basınç sensörüdür.

0V çıkışı atmosferik (sıfır ölçüm) ve 10V 25 bar ölçümüne karşılık gelir.

Vakum izleme için, negatif ölçüm basınçlarını içeren bir aralığı olan bir sensör gereklidir.

S2: QBE2002-P25'in hasar almadan dayanabileceği maksimum aşırı basınç nedir?

Siemens, QBE2002 serisi için nominal ölçüm aralığının üzerindeki maksimum kabul edilebilir aşırı basınç belirtmektedir.

Hidrolik ve pnevmatik tesisatlarda, sistem basınç geçişlerinin, valf kapanması, pompa çalıştırılması ve yük değişimi sırasında, bu aşırı basınç sınırının içinde kalmasını kontrol etmek önemlidir.En yüksek seviyenin sürekli veya tekrarlanan aşılması sıfır kaydırma veya kalıcı sensör hasarına neden olabilir..

S3: QBE2002-P25'in hangi güç kaynağı gereksinimleri vardır?

QBE2002-P serisi, Siemens HVAC denetleyicileri ve yardımcı güç çıkışları ile kullanılmak üzere tasarlanmıştır.

Tam besleme voltajı özelliği, Siemens'in QBE2002-P25 için ürün veri sayfasında verilmiştir.

Bu, kurulumdan önce, özellikle QBE2002'den QBE2003'e yükseltme sırasında doğrulanmalıdır, çünkü iki serinin farklı besleme özellikleri olabilir.

S4: QBE2002-P25 ile QBE2003-P25 birbirini değiştirebilir mi?

Ölçüm aralığı (0 ′′25 bar) ve çıkış sinyali (0 ′′10V) ikisi arasında uyumludur ve besleme voltajı da halefi tarafından uyumlu olarak belirtilir.kablo boyutları ve elektrik bağlantısı biçimi farklı QBE2003-P25'in önceden kablolu kablosunun yerine DIN EN 175301-803-A fişini kullanır.

Adaptör kabloları olmadan veya alan sonunu yeniden kablolamadan 1:1 fiziksel bir değiştirme garanti edilmez. Kurulumdan önce her zaman yedek ürünün teknik verilerini doğrulayın.

S5: FPM mühürleme nedir ve HVAC sistemlerindeki glikol antifriz karışımları için uygun mu?

FPM (fluoroelastomer, Viton gibi ticari isimlerle de satılır) suya, su çözeltilerine, buharlara, glikollere ve çoğu hidrokarbon sıvısına karşı mükemmel dayanıklılığa sahip sentetik bir kauçuktur.

HVAC basınç sensörleri için standart mühürleme malzemesidir, çünkü geniş bir sıcaklık aralığında soğutulmuş su ve ısıtma devrelerinde kullanılan su-glikol karışımlarıyla uyumludur.

FPM, bazı ketonlarla, düşük moleküler ağırlıklı esterlerle ve standart HVAC sistemlerinde tipik olarak bulunmayan belirli amin ∼ ortamlarla uyumlu değildir.
