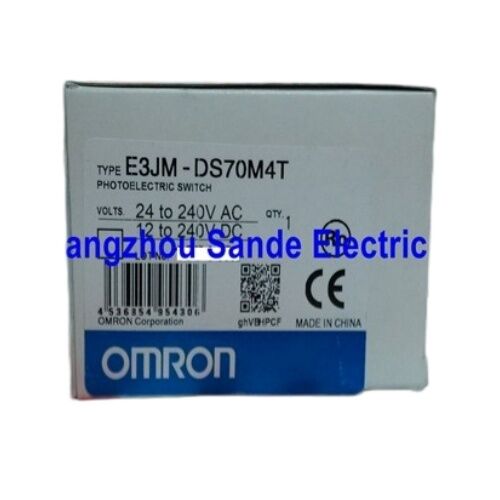

Omron E3JM-DS70M4T Fotoelektrik Sensör — AC/DC Evrensel, 700mm Dağınık, Zamanlayıcılı Röle Çıkışı

Marka: Omron

Seri: E3JM

Parça Numarası: E3JM-DS70M4T (Ayrıca şu şekilde de referans alınır: E3JMDS70M4T / E3JM-DS7OM4T)

Tip: Dahili Güç Kaynaklı Fotoelektrik Anahtar Sensörü

Stokta — Hızlı Dünya Çapında Kargo

Tek Sensör. Her Voltaj. Her İş.

Çoğu fotoelektrik sensör sizden önceden karar vermenizi ister: AC mi DC mi? Omron E3JM-DS70M4T istemez. ve 24 ila 240V AC kabul eder. Bu, onu panolarda voltajın makineler arasında değiştiği veya aynı sensör modelinin hem AC hem de DC uygulamaları için stoklanması gereken tesislerde özellikle kullanışlı hale getirir. Dahili bir anahtarlama gerekmez — sensör her iki voltaj türünü de yerel olarak işler. aralığında bir güç kaynağı yelpazesiyle, voltaj eşleştirmesi, özel güç kaynağı veya ek donanım gerektirmeden neredeyse her tesisteki her kontrol paneline doğrudan bağlanır. Yalnızca bu esneklik, onu E3JM ailesinin en pratik algılama çözümlerinden biri haline getirir.

Ek olarak, 700mm dağınık yansıtıcı algılama menzili, dahili bir röle çıkışı ve ayarlanabilir gecikmeli seçilebilir bir zamanlayıcı işlevi ile kutudan çıktığı anda geniş bir nesne algılama görevini yerine getiren bir sensöre sahip olursunuz.

Onaylanmış Teknik Özellikler

Aşağıdaki tüm veriler doğrudan Omron'un resmi E3JM veri sayfasından (CSM_E3JM_DS_E_12_6) alınmıştır.

Zamanlayıcı Özelliği — Düşündüğünüzden Daha Kullanışlı

E3JM-DS70M4T'deki "T", dahili zamanlayıcıyı belirtir — ve bunun fabrika zemininde aslında neyi mümkün kıldığını anlamaya değer.

DIP anahtarla seçilebilen üç mod mevcuttur:

AÇIK gecikme — Çıkış, nesne belirlenen gecikme süresi boyunca mevcut olana kadar açılmaz. Hızlı hareket eden nesneleri veya titreşimle tetiklenen yanlış algılamaları filtrelemek için kullanışlıdır. Sensörün önünden bir şey geçer ve gecikme süresi dolmadan kaybolursa, çıkış asla ateşlenmez.

KAPALI gecikme — Nesne algılama alanından ayrıldıktan sonra çıkış belirlenen bir süre aktif kalır. Kısa bir çıkış tutulmasının gerektiği uygulamalarda yaygındır — örneğin, bir parçanın geçmesinden sonra aşağı akış kapısını biraz daha uzun süre açık tutmak veya bir reddetme mekanizmasına bir sinyal sağlamak.

Tek atış gecikme — Nesne algılama alanında ne kadar süre kalırsa kalsın, çıkış sabit bir süre boyunca darbe verir. Değişken boyutta veya hızda nesnelerden tutarlı çıkış darbeleri oluşturmak için kullanışlıdır.

Gecikme süresi, sensör üzerindeki bir potansiyometre aracılığıyla 0,1 ila 5 saniye arasında ayarlanabilir. Zamanlayıcı donanımlı modellerde, zamanlayıcı işlevinin her zaman aktif olduğunu unutmayın — devre dışı bırakılamaz.

IP66 — Gerçekte Neye Karşı Korur

E3JM-DS70M4T, IEC 60529'a göre IP66 derecesine sahiptir. Bunu parçalara ayırırsak: ilk rakam (6) muhafazanın tamamen toz geçirmez olduğunu gösterir — her boyuttaki partikülün girişi yoktur. İkinci rakam (6) ise her yönden gelen güçlü su jetlerine dayanır.

Pratik olarak, bu sensör yıkama ortamlarına, yağmura maruz kalan dış mekan kurulumlarına, tozlu kesme veya taşlama alanlarına ve ekipmanın rutin olarak hortumla yıkandığı gıda işleme hatlarına dayanabilir. Daldırma için derecelendirilmemiştir, ancak zorlu ortamlarda yüzeye montaj için IP66, gerçek dünya koşullarının büyük çoğunluğunu kapsar.

Işık AÇIK / Karanlık AÇIK — Doğru Modu Seçme

Her E3JM-DS70M4T, sensör gövdesindeki bir DIP anahtarı aracılığıyla Işık AÇIK24 ila 240V ACKaranlık AÇIK çalışma arasında geçiş yapma özelliğiyle birlikte gelir. Alet gerektirmez, sipariş edilecek ayrı bir model yoktur.

Işık AÇIK (L-ON): Sensör bir yansıtılmış sinyal algıladığında — yani, algılama alanında bir nesne bulunduğunda — röle çıkışı enerjilenir. Bu, standart nesne algılama için çoğu uygulamanın kullandığı moddur.

Karanlık AÇIK (D-ON): Yansıtılmış sinyal yok olduğunda — nesne algılanmadığında — röle çıkışı enerjilenir. Bu mod, eksik parçaları algılamak, malzeme akışındaki boşlukları veya kırılmaları izlemek veya bir nesnenin yokluğunun anlamlı olay olduğu herhangi bir uygulama için kullanılır.

Mevcut çalışma modu, sensör muhafazasındaki kırmızı gösterge LED'i ile gösterilir.

Hassasiyet Ayarı

Sensör gövdesindeki tek turlu ayar düğmesi, algılama hassasiyetini kontrol ederek 700 mm aralığındaki algılama mesafesinin ince ayarını yapmaya olanak tanır. Bu, düşük yansıtıcılığa sahip malzemelerle — koyu nesneler, mat yüzeyler veya yarı saydam malzemeler — çalışırken kullanışlıdır; bu durumlarda varsayılan hassasiyetin artırılması gerekebilir. Ayrıca, amaçlanan algılama bölgesinin ötesindeki arka plan nesnelerini algılamaktan kaçınmak için etkili algılama mesafesinin kasıtlı olarak azaltılmasına izin verir.

Bu Sensör Nereye Kurulur

Evrensel voltaj, IP66 koruması, röle çıkışı ve dahili zamanlayıcının birleşimi, E3JM-DS70M4T'yi geniş bir uygulama yelpazesi için güçlü bir seçenek haline getirir:

Konveyör ve parça varlığı algılama — Bir işlem adımını başlatmadan önce bir istasyonda parçaların mevcut olduğunu onaylayın, küçük titreşimleri veya parça sıçramasını yok saymak için AÇIK gecikme filtrelemesi ile.

Seyahat sonu ve konum algılama — Bir makine elemanının bir ana veya limit konumuna ulaştığını algılayın, röle çıkışı doğrudan bir güvenlik veya kontrol devresine bağlanır.

Dolum seviyesi ve malzeme algılama — Yeterli yansıtıcılığa sahip malzemeler için hazne veya bunker dolum seviyelerini izleyin, seviyeler aralığın dışına düştüğünde alarmları veya konveyör durdurmalarını tetikleyin.

Paketleme ve etiketleme hatları — Ürün boşluklarını, eksik etiketleri veya mevcut olmayan ambalajları algılayın, aşağı akış sayaçları veya PLC'ler için tutarlı çıkış darbeleri oluşturmak üzere zamanlayıcı modları ile.

Dış mekan ve zorlu ortam kurulumları — Hava ve toz maruziyetinin rutin çalışma koşulları olduğu herhangi bir dış mekan makinesi, tarım ekipmanı istasyonu veya açık montaj konumu.

Kurulum İçin Kablolama Notları

E3JM-DS70M4T, terminal bloğu aracılığıyla bağlanır — konektör gerekmez. Omron, 0,3 mm² iletken kesiti ve 6 ila 8 mm arasında bir kablo dış çapı önerir.Röle çıkışı

SPDT (tek kutuplu çift atış) olup, hem normalde açık (NO) hem de normalde kapalı (NC) kontakları aynı anda sağlar. Kontakörler veya solenoid valfler gibi endüktif cihazlarla aynı yük üzerinde her iki kontağı kullanırken, anahtarlama geçişleri sırasında NO ve NC tarafları arasındaki röle kontağı parazitini önlemek için yüke bir aşırı gerilim bastırıcı uygulanmalıdır. Bu, E3JM serisi için Omron'un kurulum belgelerinde açıkça belirtilmiştir.Kablo Rakoru Varyantına Genel Bakış

E3JM-DS70M4T, farklı bölgesel kablolama standartlarına uyacak şekilde üç kablo rakoru varyantında mevcuttur:

Model

SSS

S1: E3JM-DS70M4T aynı kurulumda hem AC hem de DC ile çalıştırılabilir mi?

Evet — bu, sensörün tanımlayıcı özelliklerinden biridir. E3JM-DS70M4T, güç kaynağı bağlantısında polarite hassasiyeti olmadan aynı terminallerde

12 ila 240V DC ve 24 ila 240V AC kabul eder. Bu, onu panolarda voltajın makineler arasında değiştiği veya aynı sensör modelinin hem AC hem de DC uygulamaları için stoklanması gereken tesislerde özellikle kullanışlı hale getirir. Dahili bir anahtarlama gerekmez — sensör her iki voltaj türünü de yerel olarak işler.S2: E3JM-DS70M4T ve E3JM-DS70M4 (T olmadan) arasındaki fark nedir?

T soneki, dahili zamanlayıcı işlevinin dahil edildiğini gösterir. E3JM-DS70M4 (T yok), zamanlama özelliği olmayan standart bir röle çıkışlı dağınık sensördür. E3JM-DS70M4T, DIP anahtarla seçilebilen AÇIK gecikme, KAPALI gecikme ve tek atış gecikme modları ekler, gecikme süresi 0,1 ila 5 saniye arasında ayarlanabilir. T modelinde, zamanlayıcı her zaman aktiftir — atlanamaz. Uygulamanız gecikmesiz, anında bir çıkış tepkisi gerektiriyorsa, T olmayan varyant doğru seçimdir.S3: E3JM-DS70M4T, tam 700 mm algılama mesafesinde hangi nesneleri algılayabilir?

700 mm algılama mesafesi,

200 × 200 mm boyutlarında beyaz kağıt hedefe karşı belirtilmiştir — bu, Omron'un resmi veri sayfasında kullanılan standart referans koşuludur. Daha koyu veya daha az yansıtıcı malzemeler için etkili algılama mesafesi daha kısa olacaktır. Omron'un yayınladığı algılama nesnesi ve mesafe eğrileri, siyah karbon yüzeylerin ve SUS'un (paslanmaz çelik) beyaz kağıda kıyasla etkili menzili önemli ölçüde azalttığını göstermektedir. Alüminyum folyo gibi yüksek yansıtıcılığa sahip hedefler için etkili menzil, beyaz kağıt temel çizgisine yaklaşır veya onu aşar. Koyu, mat veya küçük nesneleri algılarken, sensörü maksimum 700 mm'den daha yakına ayarlamak ve algılama güvenilirliğini optimize etmek için hassasiyet ayarını kullanmak tavsiye edilir.S4: Terminal bloğu bağlantısını kullanırsam IP66 derecesi kablolamadan sonra korunur mu?

IP66 bütünlüğü, doğru kuruluma bağlıdır. Sensörün kablo rakoru girişi ve kapağı, kablolamadan sonra

sıkıca sıkılmalıdır kapalı muhafazayı korumak için. Omron, IP66 derecesini korumak için kapağın güvenli bir şekilde takılmasını belirtir — gevşek bir kapak veya yanlış yerleştirilmiş bir kablo rakoru contayı tehlikeye atacaktır. Omron ayrıca, kablo girişinde uygun bir conta sağlamak için 6 ila 8 mm arasında bir dış çapa sahip bir kablo kullanılmasını önerir. Standart (PF1/2) model için pakette kablo bağlantı somunları bulunur; UL listeli (-US) modellerde bu somunların bulunmadığını unutmayın.S5: E3JM-DS70M4T çıkışı doğrudan bir PLC girişine kablolayabilir mi?

E3JM-DS70M4T, transistör veya SSR çıkışı yerine

röle çıkışı kullanır. Röle kontakları voltajdan bağımsızdır — derecelendirilmiş limitler (maks. 250 VAC, 3A / min. 5 VDC, 10 mA) dahilinde AC veya DC yükleri anahtarlayabilirler. PLC ayrık giriş bağlantıları için, röle kontağı PLC girişinin besleme voltajıyla seri olarak kablolayabilir ve temiz, izole bir anahtarlama sinyali sağlayabilir. 30 ms tepki süresi çoğu PLC taramalı uygulama için yeterlidir. Daha hızlı tepki gerektiren uygulamalar için DC SSR varyantı (E3JM-DS70S4T) 5 ms çalışma/sıfırlama süresi sunar ve bunun yerine dikkate alınmalıdır.
