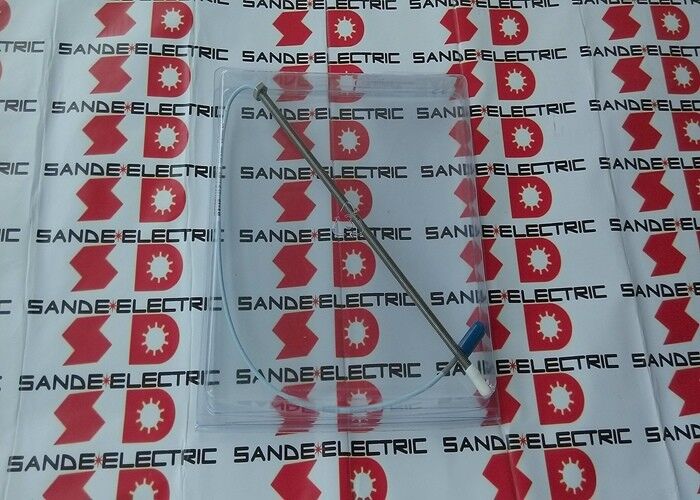

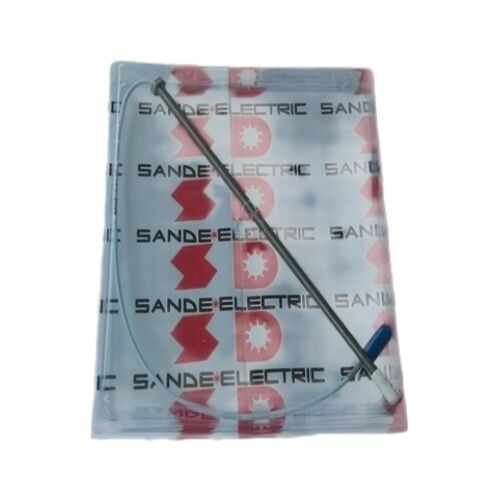

Yer değiştirme sondası 330901-00-05-02-00 33090100050200 330901-00-05-02-00

Bently Nevada 330901-00-05-02-00

Genel bakış

BuBently Nevada 330901-00-05-02-003300 XL NSv yakınlık sondası serisinin kompakt 0,5 inçlik yapılandırması ‡ döner makinelerde şaftın radyal yer değiştirmesini temassız ölçmek için bir girdap akımı dönüştürücüdür.

Sonda ucu, yakınlarda geçen elektrik ile geçirgen şaft yüzeyi tarafından rahatsız edilen bir elektromanyetik alan üretir. Bu rahatsızlık, 3300 NSv yakınlık ölçümcüsü tarafından bir voltaya dönüştürülür.Sonda ucu ve şaft arasındaki boşluğa orantılı bir sürekli DC sinyali sağlar.

3300 XL NSv sistemi, Bently Nevada'nın turbin, kompresör, pompa, motor,ve durum izlemesi için şaft titreşim ve konum izlemesi gerektiren diğer dönen makineler, koruma ve süreç kontrolü.

The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.

-00-05 konfigürasyonunun kompakt 0,5 inçlik kafes uzunluğu, montaj deliğinin derinliğinin sınırlı olduğu kurulumlar için özel olarak tasarlanmıştır,Sonda gövdesinin etrafındaki kısıtlı radyal boşluklu tesisatlar veya orijinal ekipman daha kısa bir sonda tasarımını kullandığı zaman sonradan donatma pozisyonları.

0.0 inçlik ipsiz bölüm (00 öneki), ipli bölümün sondanın ucundan uzandığını gösterir.Sığ iplik kapılarında, ipliksiz bir bölümde derinliği kaybetmeden etkileşimi en üst düzeye çıkarmak.

Ana Özellikler

3300 XL NSv Sistem Mimarlığı

330901-00-05-02-00 sondası, üç bileşenli bir yakınlık dönüştürücü sisteminin bir öğesidir: sondanın kendisi, sondayı yakınlığa bağlayan uzantı kablosu,ve 3300 XL NSv proximitor (kondisyon modülü).

Sonde, yuvarlak akım alanı üretir, uzatma kablosu ham RF sinyali taşır,ve proximitor, boşluğa bağlı RF sinyalini kalibre edilmiş bir DC voltaj çıkışına dönüştürür. Tipik olarak kalibre edilmiş uzak boşlukta −18V ve şaft sondunun ucuna yaklaştıkça −1V'ye doğru değişir.

Bu dağıtılmış mimari, ölçüm noktasını (sondaj) elektronikten (yakınlaştırıcı) ayırır.

Sonda aktif bir elektronik içermez, sadece yarı iletken devrelerine zarar verecek şekilde -52 ° C'den +177 ° C'ye kadar uzanan alanda çalışmasına izin veren bir sarmal ve ayarlama ağı içerir.

Yakınlaştırıcı, makine kabuğunun termal ve titreşim ortamından uzak, daha serin ve daha erişilebilir bir panel konumunda monte edilir.

Bently Nevada'nın 3300 XL NSv sistemi 3300 XL uzatma kabloları ve yakınlaştırıcılarla geriye dönük uyumludur.330901-00-05-02-00'ü mevcut tesislerde daha önceki 330901 serisi problarıyla doğrudan değiştirilebilir hale getirmek.

ClickLoc mini koaksiyel konektörü (opsiyon 02) standart 3300 XL kablo konektörüne eşittir ve saha kablosu montajını değiştirmeden sondanın değiştirilmesini sağlar.

Montaj Mekanikleri

0.5 inçlik kavanoz uzunluğu, makine kavanozu yüzeyinden sondanın ucuna kadar fiziksel sondanın derinliğini belirler. 1/4-28 UNF ipliği ile bir sonda bağlantı noktasına tam olarak girildiğinde, 0.5 inçlik kavanoz, sondanın ucunu konumlandırır.Montaj yüzeyinin altındaki.5 inçlik ̇ bu boyutla eşleşen şaft deliği derinlikleri için uygun.

Derinleşmiş yerlerde şaftlara ulaşmak için kullanılan daha uzun sondalıkların aksine, 0,5 inçlik vaka, kabuk yüzeyine yakın ölçümler içindir.

Tavsiye edilen kurulum tork 5,1 N · m (45 in · lb), mutlak maksimum 7,3 N · m (65 in · lb) dir.

Maksimum tork'un aşılması, iplik deformasyonu veya PPS prob ucunun hasar görmesi riskini taşır.Özellikle önemli, çünkü ucun PPS malzemesi kimyasal olarak dirençli ve mekanik olarak sert aşırı torsiyon yükü altında kesilecektir.

Sonda gövdesindeki Viton O-ring mühürü, sonda limanındaki yağ ve işlem sıvılarına karşı pozitif mühürleme sağlar; montajdan önce O-ring durumunu kontrol edin ve çatlak veya deforme olmuşsa değiştirin.

3300 NSv sistemi için sonda ucu ve şaft arasındaki optimum çalışma boşluğu yaklaşık 2 mm (80 mils) 'dir.

Bu boşlukta, sistem doğrusal aralığının merkezine yakın çalışır, maksimum çözünürlük sağlar ve termal genişlemeden veya şaft eğriminden kaynaklanan boşluk hatalarına karşı hassasiyeti en aza indirir.

Boşluk, sondanın aksyal konumunu iğneli bağlantı noktasında ayarlayarak ayarlanır ve akım sabitle DC çıkış voltajını ölçerek doğrulanır.

Sık Sorulan Sorular

S1: 330901-00-05-02-00 için optimal çalışma boşluğu nedir ve nasıl ayarlarım?

3300 NSv sistemi yaklaşık 2 mm (80 mils) nominal boşluk için kalibre edilmiştir.sondayı aksyal olarak, proximitor'dan gelen DC çıkış voltajı yaklaşık olarak −10V'ye (3300 NSv sistemi için −18V'den −2V'ye lineer aralığın orta noktası) kadar ayarlayın..

Bu, şaftı sondanın doğrusal ölçüm aralığının merkezinde konumlandırır.Bir kilitleme fındığı ile bu pozisyonda sonda kilitleyin ve açığı referans olarak proximitor çıkış voltajı kullanarak özellik içinde olduğunu teyit.

S2: 330901-00-05-02-00 uzantı kabloları olmadan kullanılabilir mi? ‡ doğrudan proximitor'a bağlı?

Sonda'nın ClickLoc mini koaksiyel konektörü (opsiyon 02) standart 3300 XL NSv uzatma kablosuna bağlanır ve bu kablo daha sonra yakınlaştırıcıya bağlanır.

Test masasında uzantı kablosu olmadan sondayı yakınlaştırıcıya bağlamak fiziksel olarak mümkün olsa da, kalibre edilmiş sistem özel kablo impedanslarıyla tasarlanmış ve karakterize edilmiştir.

Uzantı kablosu kullanmamak ya da Bently Nevada'nın 3300 XL özelliklerine uymayan bir kablo kullanmak, sistem hassasiyetini ve doğrusal menzilini etkileyecektir.Her zaman saha kurulumları için doğru Bently Nevada 3300 XL uzatma kablosunu kullanın.

S3: Onaylar 00 (standart) seçeneği olarak listelenmiştir. Bu, tehlikeli alanlarda kurulmayı engeller mi?

Standart onaylar (opsiyon 00) bu sonda varyantının, seçenek 05'te sağlanan ek ATEX, IECEx veya diğer tehlikeli alan sertifikalarını taşımadığı anlamına gelir.Sınıflandırılmış tehlikeli alanlardaki tesisler (patlayıcı atmosferler), yanıcı gaz veya toz bölgeleri) ajans tarafından onaylanan sondanın varyantını gerektirir.

Tehlikeli olmayan makine odaları için, standart seçenek 00 uygun ve genel endüstriyel kullanımı kısıtlama olmaksızın kapsar.

S4: 330901 "NSv" ile eski 330900 serisi probları arasında bir fark var mı?

The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.

330901 NSv serisi, 330900 serisiyle aynı 1/4-28 UNF ipliği ve ClickLoc konektörlerini kullanır, bu da fiziksel takviyeyi kolaylaştırır.Ancak NSv sisteminin yakınlaştırıcıları ve uzatma kabloları kalibrasyon doğruluğunu korumak için NSv probları ile kullanılmalıdır..

NSv problarını NSv olmayan yakınlaştırıcılarla karıştırmak, kalibrasyon kaydırmalarını yaratabilir.

S5: Bu sondanın ölçebildiği maksimum şahıs yüzey hızı nedir?

The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.

Sonda'nın kendisinin mekanik bir hız sınırlaması yoktur; şaft yüzeyi sondanın doğrusal aralığında olduğu sürece çalışır.

10.000 RPM'den fazla çalışan makineler için, daha yüksek sıralarda titreşim sinyallerinin frekans içeriği sistemin bant genişliğine yaklaşabilir.ama temel ve alt düzenli harmonikler ölçüm aralığında tamamen kalır.
