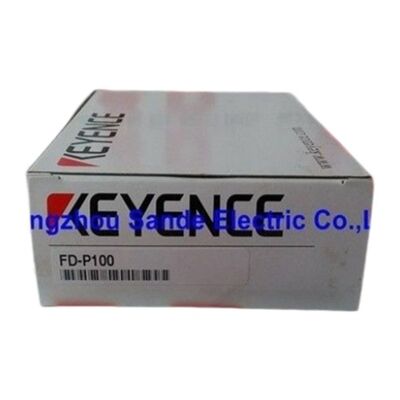

Keyence akış sensörü FD-P100 FDP100 FD-P100

Keyence FD-P100 ∙ ∙ Akış Basıncı Algılayıcı Başlığı ∙ Sıvı Akış Algılama, PLC uyumlu, Inline Montaj

Genel bakış

BuKeyence FD-P100Keyence'in ayrı amplifikatörlü dijital akış sensörü sisteminin sensör başı bileşeni, sıvı izleme uygulamalarında dakikada 10 ila 100 litre akış aralığını kapsar.

Entegre bir sistemin parçası olarak çalışır: FD-P100 sensör başlığı doğrudan akış hattına monte edilir,ayrı bir güçlendirici ünitesi (DIN rayı için FD-V70A veya panel montajı için FD-V75A) uygun bir kontrol paneli konumuna monte edilirken elektronikleri sıvıdan uzak tutmak, ısı ve titreşim tespit noktasında.

Bu bölünmüş mimari, ayrı amplifikatör tasarımının pratik avantajıdır.

Sensör başının kendisi soğutma sıvısı püskürtmesi, işlem sıcaklığı veya mekanik titreşimden kaynaklanan herhangi bir elektronik taşımaz.amplifier işleyen sinyal üretmek için.

Kontrollü bir panel ortamına monte edilen amplifikatör, ekranı, eşiği karşılaştırıcıları, analog çıkışı ve PLC arayüzünü içerir.

Keyence'in FD serisini bilen mühendisler bunu FD-V ürün ailesinde kullanılan aynı felsefe olarak tanıyacaklar.Her biri kendi çalışma ortamları için optimize edilmiş.

PLC tabanlı üretim sistemlerinde, FD-P100, PLC programlarının soğutma devresinin izlenmesi, işleme başlamadan önce soğutma sıvısı akışının onaylanması için kullandığı akış verilerini sağlar.Süreç sıvısı kontrolü, ve akış minimum güvenli sınırların altına düştüğünde alarm üretimi.

Güçlendiricinin NPN veya PNP açık toplayıcı çıkışları (güçlendirici varyantına bağlı olarak) ara sinyal koşullaması olmadan PLC'nin dijital giriş modülüne doğrudan bağlanır.

Ana Özellikler

Ayrı-Ağırlatıcı Mimarlığı ¢ İki Bileşen, Bir Sistem

FD-P100 sensör kafası ve çiftleştirilmiş amplifikatörü, algılama noktası ve kontrol elektronikleri arasındaki fiziksel ayrımın teknik avantajı tanımladığı bir sistem oluşturur.

Sensörün pompalara yakın, makine kabuklarının içinde, ısı kaynaklarına bitişik veya elektronikleri strese maruz bırakan herhangi bir yerde yerleştirilmesi gereken üretim ortamlarında,bölünmüş mimari, amplifikatör güvenilirliğini tehlikeye atmadan optimum sensör yerleştirmesini sağlar.

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

Normal çalışmada ekran saniyede beş kez güncellenir, gerçek zamanlı olarak geçici akış değişikliklerini görmek için yeterince hızlıdır.

Güçlendiriceden iki kontrol çıkışı bağımsız bir eşiği izleme sağlar. Bir çıkış "normal akış doğrulanır" sinyali verebilirken, ikinci sinyal "çok düşük akış, çalışmayı durdur".

Bu çift çıkış yeteneği, tek bir tesiste hem minimum hem de maksimum akış sınırlarının onaylanması gereken güvenlik kilitleme uygulamalarına hizmet eder.

Yanıt Zamanı ve Analog Çıkış

Seçilebilir yanıt süresi (0,5 ila 60 saniye) bir sınırlama değildir, gösterilen ve çıkış değerlerinin akış değişikliklerine ne kadar hızlı yanıt verdiğini belirleyen kasıtlı bir ortalama fonksiyonudur.

Hızlı akış kesintileri veya artışları tespit ederken kısa yanıt süreleri (0,5 ̇1 saniye) uygundur.

Daha uzun yanıt süreleri (560 saniye) sabit akış uygulamalarında türbülans kaynaklı dalgalanmaların ortalaması,Anlık darbelerden sahte alarmları tetiklemeyen istikrarlı bir görüntü ve çıkış üreten.

Analog çıkış (artırıcı aracılığıyla), 20°C/25°C'de %0,5 tam ölçek doğruluğu ile,10 ̊100 L/min'lik akış aralığının tamamını PLC analog giriş modülleri için uygun orantılı bir elektrik sinyaline dönüştürür..

Bu sürekli sinyal, denetim sistemlerinin akış verilerini zaman içinde yönlendirmesine, toplam tüketimi hesaplamasına,ve sadece eşik geçişlerine cevap vermek yerine, pompa veya filtre performansında kademeli bir bozulma tespit etmek için ilerici bir eğilim olarak.

PLC entegrasyonu ️ Kontrol sistemlerine doğrudan bağlantı

FD-P100 ile eşleştirilen amplifikatör, yerden bir PLC alan aygıtı olarak tasarlanmıştır.

Güç, PLC'nin 24V DC alan güç kaynağından alınır; NPN veya PNP çıkış mantığı, adaptörler olmadan PLC giriş kartının kutupluluğuyla doğrudan eşleşir.analog çıkış standart 4 ′′20 mA veya voltaj analog giriş kanallarına bağlanır.

FD sistemi ile PLC arasında sinyal dönüştürücüleri, röle arayüzleri veya ara amplifikatör aşamaları gerekmez.

Süreç doğrulama kilitleri için

Makine programı bir sonraki operasyonu onaylamadan önce "akış doğrulanmasını" bekler, tıpkı diğer alan sensörleri gibi.

Sık Sorulan Sorular

S1: FD-P100 bir "ansör başı" olarak tanımlanır.

FD-P100 sadece satır içi algılama elemanıdır. Tam bir işletim sistemi, FD-P100'ü uyumlu bir Keyence FD-V serisi amplifikatörüyle eşleştirmeyi gerektirir: FD-V70A (DIN ray, NPN çıkışı),FD-V70AP (DIN ray), PNP çıkışı), FD-V75A (panel montajı, NPN) veya FD-V75AP (panel montajı, PNP).

Güçlendirici, 12 ′′ 24 V DC kaynağını sağlar, sensör başı sinyalini işler, LED ekranı çalıştırır, anahtarlama çıkışlarını üretir ve analog çıkış sağlar.

Sensör başı tek başına kullanılabilir bir çıkış üretmez.

S2: Hangi sıvılar FD-P100 ile uyumludur?

FD serisi, soğutma suyu, kesme soğutma maddeleri, hidrolik yağlar ve genel süreç sıvıları dahil olmak üzere endüstriyel sıvı akışı izleme için tasarlanmıştır.,veya yüksek sıcaklıkta sıvılar FD-P serisi ıslatılmış malzemeler için Keyence uyumluluk verileri ile yüklenmeden önce doğrulanmalıdır.

Malzeme kirliliği konusunda endişe uyandıran saldırgan kimyasallar veya ultra saf sıvılar için, ıslatılmış parça malzemelerini işlem sıvısı özelliklerine göre doğrulayın.

S3: Güçlendirici üzerinde akış eşiği nasıl ayarlanır?

FD-V70A/V75A amplifikatörleri, LED ekranındaki akım değerini izlerken ön panel düğmeleri aracılığıyla eşiği ayarlamayı sağlar.

İki bağımsız sınır seviyesi (üst ve alt sınır) bağımsız olarak yapılandırılabilir.

Güçlendirici ayrıca dış giriş yoluyla banka geçişini destekler. Bir PLC, banka girişlerini değiştirerek önceden programlanmış dört eşiğe kadar seçebilir.Aynı sensörün manuel eşiği ayarlamadan birden fazla ürüne veya işlem koşuluna hizmet etmesini sağlar.

S4: Analog çıkış doğruluğu 0.5% F.S. nedir?

%0.5 tam ölçekli doğruluk, sıvı sıcaklığı 20°C ve ortam sıcaklığı 25°C'de geçerlidir. Keyence'in FD serisi doğruluk özellikleri için standart referans koşulları.

Diğer sıvı veya ortam sıcaklıklarında, hem sensör başındaki hem de amplifikatör elektroniklerindeki termal etkileri biraz daha büyük sapmalara neden olabilir.

Geniş bir sıcaklık aralığında doğruluk gerektiren akış izleme uygulamaları için, amplifikatörün sıcaklık katsayısı spesifikasyonunu ve beklenen çalışma sıcaklık aralığını değerlendirin.

S5: FD-P100 hem akış hızını hem de basıncı aynı anda algılayabilir mi?

FD-P100 bir akış sensörü başıdır. Basınç ölçümü ayrı bir basınç sensörü gerektirir.

Akış aralığında "P100" işareti, basınç ölçüm fonksiyonu yerine maksimum akış hızını (100 L/dakikaya) gösterir.

Aynı anda akış ve basınç izleme için, aynı PLC'ye bağlı ayrı bir basınç verici veya anahtar standart yaklaşımdır.
