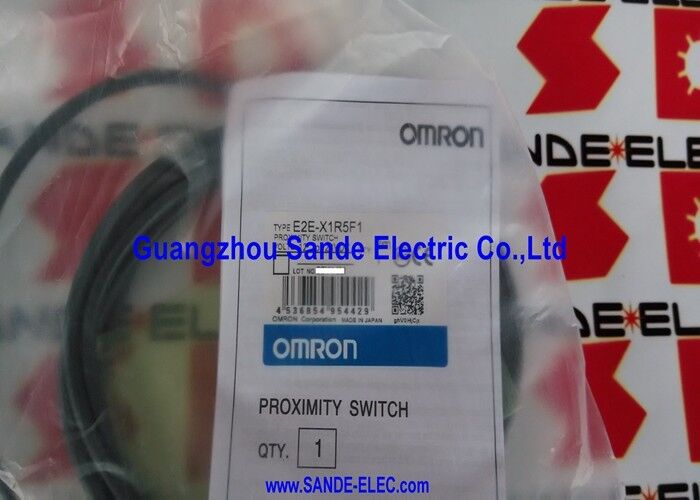

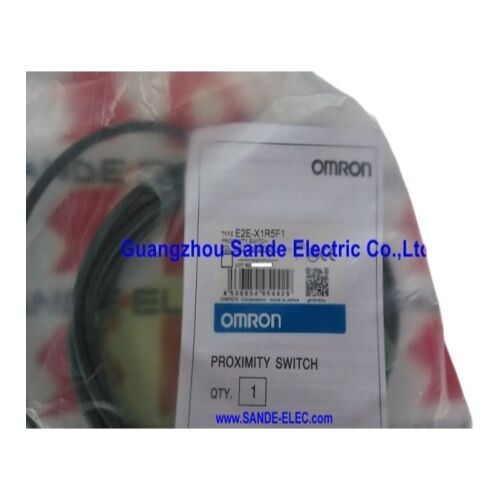

OMRON Yakınlık Değiştiricisi Sensörü E2E-X1R5F1 E2EX1R5F1
Ürün Genel Görünümü
BuOmron E2E-X1R5F1E2E serisindeki kalkanlı M8 endüktif yakınlık sensörüdür, 3 telli bir devre üzerinde PNP kaynak çıkışı üretir. 1,5 mm algılama mesafesi, 2 kHz anahtarlama frekansı,ve paslanmaz çelik koruma en hızlı işlemek için bir M8 delik içine iplik bir paket kombine, E2E standart aralığındaki en sıkı algılama görevleri.
2 kHz performans özelliği, bu modeli çoğu M8 sensöründen farklı kılar.Çevrelenen disklerde birkaç bin RPM'de delikler tespit eder, veya daha yavaş sensörlerin algılamaları sürekli çıkışa birleştirdiği kodlayıcı disklerdeki bireysel yuvaları yakalar.
Paslanmaz çelik koruma, M8 sensörlerinin tipik olarak yerleştirildiği uygulamalar için malzeme dayanıklılığını sağlarve soğutma sıvısının bulunduğu makine çalışma bölgelerinin içindeki algılama noktalarıÇipler ve mekanik temas normal durumlardır.
Ana Özellikler
| Parametreler |
Değer |
| Uzaklık algılama |
1.5 mm (± 10%) |
| Mesafe ayarlama |
0-1,2 mm |
| Konut |
M8 × 1 mm, koruma, paslanmaz çelik |
| Çıkış |
PNP, NO, 3 tel |
| Güçlendirme Voltajı |
12-24V DC (10-40V işletim) |
| Mevcut Tüketim |
En fazla 13 mA |
| Değiştirme Kapasitesi |
0-200 mA |
| Yanıt sıklığı |
2 kHz |
| Standart hedef |
Demir 8 × 8 × 1 mm |
| IP derecelendirme |
IP67 |
| Çalışma sıcaklığı |
-40°C - +85°C |
| Konut malzemeleri |
SUS ( paslanmaz çelik) |
| Koruma |
Devam, kısa devre, ters kutupluk |
Kalkanlı M8 Tasarım Özellikleri
Kalkanlı yapı, elektromanyetik alanı algılama yüzünden doğrudan ileriye odaklar ve 1,5 mm algılama mesafesinin azaltılmaması ile metal desteklere akıcı bir şekilde yerleştirilmesini sağlar.Etrafındaki metal ileriye yansıtan alanı emmez., algılamayı tehlikeye atmadan koruyucu metal işleminde yerleşik montajı sağlar.
M8 ipliği ve kilit kuruşları, ilk montajdan sonra ince eksenel ayarlama sağlar ve kilit kuruşunun sıkıştırılmasından önce kesin boşluk ayarlamasına izin verir.Standart 8 mm hedeften daha küçük özellikleri tespit etmek için, güvenilir algılamayı onaylamak için gerçek anahtarlama mesafesi belirli hedef ile ölçülmelidir.
Performans Özellikleri
2kHz ortalama tepki frekansında, E2E-X1R5F1 saniyede 2.000 tespit döngüsüne kadar işleme girer.Gerçek algılama oranları maksimum 2kHz'in %50-70'inde tutulmalıdır (yaklaşık 1 kHz).,000-1,400 olay saniyede).
10-40V çalışma aralığı tipik 10-30V aralığından daha fazla uzanır.Genç bir düzenleme toleransına sahip 24V sistemleri ve artan monte kurulumlarında rastlanan ara sıra 36V nominal endüstriyel kaynakları içeren.
Sıkça Sorulan Sorular
S1: E2E-X1R5F1 (PNP) ve E2E-X1R5E1 (NPN) arasındaki fark nedir?
Her ikisi de aynı fiziksel yapıya, 1.5mm algılama mesafesine, 2kHz frekansına ve IP67 korumasına sahip M8 korumalı 3 tel sensörlerdir.E1 ise NPN çıkışını gösterir.. PNP girişi PLC kartları için F1/PNP (Avrupa standardı) ve NPN girişi kartları için E1/NPN (Japonya/Doğu Asya standardı) seçin.
S2: Parça Eski olarak listelenmiştir ️ hala kaynağı alabilir miyim ve doğrudan bir yedek var mı?
Eski durum, Omron'un üretimini durdurduğu anlamına gelir, ancak fazlalık ve yenilenmiş stoklar hala mevcuttur.Omron'un E2E serisindeki mevcut eşdeğeri, eşdeğer M8 korumalı PNP özelliklerine sahip E2EW veya E2ER serisidir.Değiştirmeden önce kablo renk kodlamasını, konektör türünü ve besleme voltaj gereksinimlerini doğrulayın.
S3: Değiştirme kapasitesi 0-200mA olarak listelenmiştir. Asgari akım gereksinimi var mı?
2 tel sensörlerin aksine, E2E-X1R5F1'in 3 tel PNP çıkışının minimum yük akımı gereksinimi yoktur.200mA maksimum mutlak üst sınırdır.Sürekli güçlendirilmiş uygulamalarda bu sınırın yakınında sürekli çalışmaktan kaçınılmalıdır.
S4: Sıcak makine ortamları için -40 °C'den +85 °C'ye kadar sıcaklık aralığı ne anlama gelir?
Bu aralık, algılama özelliklerini karşılarken sensör vücudunun dayanabileceği ortam sıcaklığını temsil eder.85°C, sensör konumundaki dolap hava sıcaklığını ifade eder. Montaj koltuklarının veya iş parçasının yüzey sıcaklığını değil.- Isıtılmış ortamlarda gerçek ortam sıcaklığını bu sınırı karşılaştırarak kontrol edin.
S5: Standart algılama nesnesi 8×8×1 mm demir ∙ daha küçük hedeflere ne olur?
Daha küçük hedefler, sensörün elektromanyetik alanına daha az yüzey alanı sunar, bobine geri dönen akışı azaltır ve algılama mesafesini etkili bir şekilde azaltır.Her zaman belirli hedef ile gerçek anahtarlama noktasını ölçün ve ölçülen anahtarlama mesafesinin içinde çalışma boşluğunu ayarlayın..
