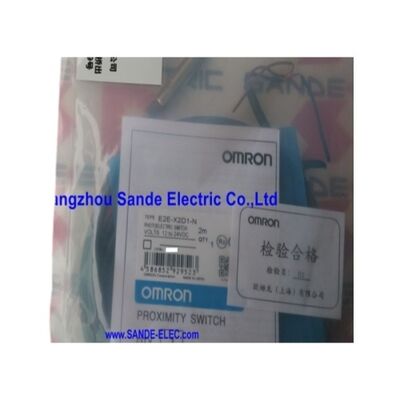

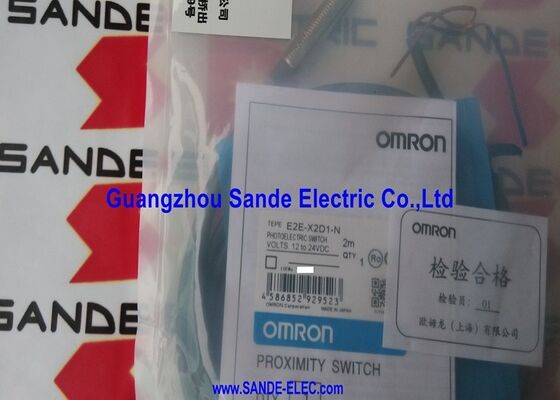

Omron yakınlık anahtarı E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N. Indüktif Yakınlık Algılayıcı M8 Kalkanlı, 2mm NO, DC 2-Kablo, 1030VDC, 1.5kHz, IP67, Yağa dayanıklı 2m Kablo

Genel bakış

BuOmron E2E-X2D1-Nkorunan bir M8 endüktif yakınlık sensörüdür ve 2 mm algılama mesafesine ve 1.5 kHz anahtarlama frekansına sahip DC 2 telli normalde açık bir cihaz olarak kablolu.DC 2 tel devresi sadece iki tel anlamına gelir sensör DC pozitif güç kaynağı ile geri dönüş arasında yükle dizide bağlanır2 mm algılama alanına giren bir demir metal hedefi, iç çıkış devresini iletir ve akım yükün içinden akar.

DC 2 tel sensörlerinin çekiciliği, kurulumlarının basitliğinde yatıyor. Birçok konum algılama noktasına sahip bir makinde, her sensörden üçüncü (temin) telin ortadan kaldırılması gerçek kablo maliyetini tasarruf eder.Bağlantı iğnesi sayısını azaltır., ve panel kablolama basitleştirir.

Karşılaştırma, en az 3 mA'lık bir yük akımı ve 0.8 mA'lık bir boşluk sızıntısı, çoğu otomasyon kurulumunda yönetilebilir.

Standart 24V DC PLC giriş kartları, ON durumunda 3 mA'nın çok üstünde çekilir ve 0.8 mA sızıntı girişin açma eşiğinin çok altında düşer.E2E-X2D1-N'yi geleneksel makine sensör pozisyonları için basit bir düşme haline getirir.

Paslanmaz çelik (SUS303) koruma ve yağ dayanıklı PBT algılama yüzeyi tesadüfi malzeme seçimleri değildir.

Sensörün hayatını kesme soğutma sıvısı ve yağ sisinin çevresinde geçirdiği makine alet uygulamalarında,Konvansiyonel bakır veya çinko korumaları aylar içinde aşıran kimyasal saldırıya direnmelidir..

IP67 + yağ geçirmez mühürlenmesi ile birleştirildiğinde, E2E-X2D1-N'nin malzeme özelliği, en yaygın olarak uygulandığı makine aletleri tesisatlarının gerçek kimyasal ortamına uyuyor.

Ana Özellikler

DC 2-Kablolu NO Series-Connection Dönem

DC 2 tel devresinde, sensör pozitif güç kaynağı ile yük arasında seri olarak yer alır. Hedef bulunmadığında (sensör kapalı), çıkış transistörü 0,8 mA sızıntı dışında bloklar,Yükten akım akışı yok..

Hedef tespit edildiğinde (sensör AÇIK), tranzistör akımları ile geçiyor ve elektrik kaynağından sensörün çıkış aşamasına, yük üzerinden ve geriye doğru akıyor.

Bu devreden doğrudan iki pratik sonuç çıkarılıyor.

The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.

0,8 mA sızıntı, bağlı PLC girişinin OFF durum eşiğini geçmemelidir; eğer geçerse, giriş hedef varlığından bağımsız olarak sürekli olarak ON olarak okunur.Standart endüstriyel PLC girişleri bu iki kısıtlamayı da sorunsuz bir şekilde ele alır: en az ON akımı 3 mA'yı aşar ve OFF e ulaşılan eşiği 0,8 mA'yı rahatlıkla görmezden gelir.

"Polarite ile" işareti, iki sensör kablosunun pozitif ve negatif rollerini belirlediği anlamına gelir. Yerleştirme sırasında kabloların tersine çevrilmesi normal çalışmayı engeller.Ancak, E2E-X2D1-N'in koruma devresindeki artış baskı cihazı, kısa polarite tersine çevrilmesinden kalıcı hasarı önler ve sensörün değiştirilmesi olmadan kablo hatasının düzeltilmesine izin verir.

1.5 kHz Yanıt

1.5kHz'de, E2E-X2D1-N saniyede 1.500 tam algılama döngüsünü tamamlar.ve montaj istasyonlarındaki takma parça kontrolleri, bu tepki hızı sensörün izlemesi gereken herhangi bir mekanik olaydan daha hızlıdır.

Hızlı dönen dişli dişlerinden veya kodlayıcı disklerinden nabız sayımını gerektiren uygulamalar için, 1.5kHz pratik bir sınır belirler:Güvenilir sayım, her hedef olayın en az bir tam geçiş dönemini kaplamasını gerektirir.1,5 kHz'de, saniyede yaklaşık 750 olayın hedef geçiş oranlarının temiz çözülebileceği anlamına gelir.

Kalkanlı Flush Montajı Maksimum Kurulum Esnekliği

Kalkanlı yapı, elektromanyetik alanı algılama yüzünden ileriye odaklar ve bir akıntılı montaj kurulumunda çevredeki metal tarafından emilecek yan alan genişlemesini önler.E2E-X2D1-N, standart M8 × 1 mm montaj deliklerine girer ve tedarik edilen M8 kilitli fıstıklarla sabitlenir., sensör yüzü çevresindeki metal desteğe doğru veya içine yerleştirilmiştir.Bu, hedeflerin yan taraftan yaklaştığı veya kurulum alanının kısıtlı olduğu uygulamalarda algılayıcı yüzü doğrudan mekanik temasdan korur..

Sık Sorulan Sorular

S1: E2E-X2D1-N (NO) E2E-X2D2-N (NC) versiyonundan nasıl farklıdır?

İki sensör, yapı, konaklama ve algılama mesafesinde elektriksel olarak aynıdır.D1 varyantı (HAYIR) çıkış transistörünü OFF (dönem açık) boşlukta ve hedef tespit edildiğinde ON yapar.; D2 varyantı (NC), boşluktayken öne çıkan ve hedef tespit edildiğinde açılan ters "Hedef yok = devre aktif" olduğunda arıza güvenliği uygulamaları veya ters mantık devreleri için NC seçin.. "

S2: Sızıntı akımı 0.8 mA'dır. PLC girişimde yanlış çıkışa neden olacak mı?

Endüstriyel PLC giriş kartlarının büyük çoğunluğu için, 0.8 mA, minimum Açık durum akım eşiğinin (tipik olarak 2 ¢ 5 mA) çok altında.

Giriş, hedefin bulunmadığı halde 0,8 mA aktığı zaman OFF durumunda kalır.

Çok düşük bir ON eşiğine sahip alışılmadık derecede hassas bir giriş kullanılırsa, bir atlama direnişi (5.6 kΩ'dan 10 kΩ'ya) PLC girişine paralel olarak bağlanan sızıntı akımını yönlendirir ve yanlış etkinleşmeyi önler..

S3: Standart algılama nesnesi demir 12 × 12 × 1 mm ∙ daha küçük hedeflere ne olur?

2 mm algılama mesafesi, 12 × 12 × 1 mm demir test levhası için karakterize edilir.Daha küçük hedef alanları, daha az elektromanyetik akışı sensör bobine geri gönderir ve daha kısa etkili algılama mesafeleri üretir.

M8 sensörleri için hedef alanı ideal olarak sensörün yüz alanına eşit veya daha fazla olmalıdır (yaklaşık 8 mm çaplı bir daire). 6 × 6 mm demir hedef, nominal mesafenin yaklaşık% 85'ini üretir.4 × 4 mm'lik bir hedef% 70 civarında.

Mekanik montaj pozisyonunu sabitlemeden önce, kurulum koşullarında belirli hedef boyutlarla gerçek anahtar noktasını her zaman ölçün.

S4: E2E-X2D1-N 12V DC kaynağıyla çalışabilir mi?

İşleme voltaj aralığı 10-30V DC'dir, 12V ve 24V DC kaynaklarını kapsar.

12V güçte, sensörün çıkış transistörünün kalıntı voltajı etkin yük voltajını azaltır. Bu düşük voltajda yükün güvenilir şekilde çalışmasını sağlar.

Özellikle 24V giriş için tasarlanmış PLC giriş kartları için,Kablo düşüşünü ve sensörün kalıntı voltajını hesaba kattıktan sonra, düşük besleme voltajının hala giriş'in giriş terminalindeki minimum açık durum voltaj gereksinimini karşıladığını doğrular..

S5: IP derecesi IP67 artı "yağ geçirmez" ¢ yağ geçirmez isimlendirme neyi ekler?

IP67 toz girişi koruması (tamamen dışlanmak) ve geçici su daldırma (1m, 30 dakika) kapsamaktadır.Hidrolik yağlar, ve metal işleme soğutucu maddeler su ve mühür maddelerinden kimyasal olarak farklı olan sıvılar farklı şekilde saldırır.

Paslanmaz çelik koruma ve PBT algılama yüzeyi, yağ geçirmez mühürleme ile birleştirilmiş,E2E-X2D1-N'i sensörün kullanım ömrü boyunca yağla devamlı maruz kalmanın normal koşul olduğu alet makineleri ortamları için niteliklendirir..
