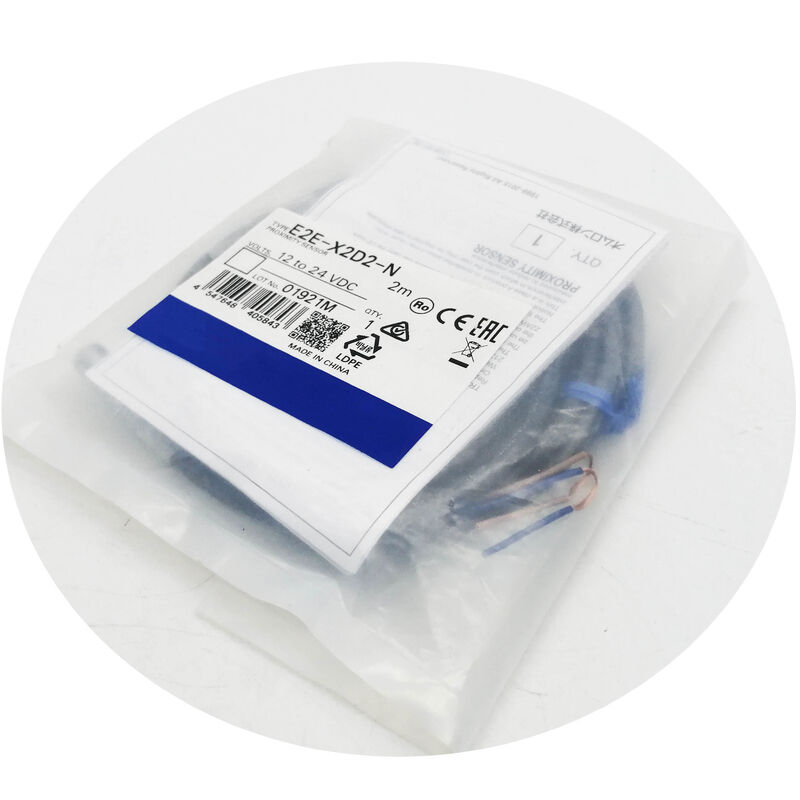

OMRON Yakınlık yakınlık anahtarı E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N | Endüktif Yaklaşım Sensörü — M8 Korumalı, 2mm NC, DC 2-Kablolu, 10–30VDC, 1.5kHz, Paslanmaz Çelik, IP67 Yağa Dayanıklı, 2m Kablo

Genel Bakış

Omron E2E-X2D2-N , E2E M8 korumalı 2mm DC 2-kablolu sensörün normalde kapalı (NC) varyantıdır — E2E-X2D1-N'nin fiziksel ikizidir, çıkış durumu mantığı dışında her açıdan.

D1 varyantı hedef olmadığında devreyi açıp hedef algılandığında kapattığı yerde, D2 boşta iken iletim yapar ve hedef yaklaştığında açılır.

Bu tersine çevirme — NO yerine NC — sensörün fiziksel yapısında, algılama mesafesinde, gövde malzemesinde veya kurulum ayak izinde hiçbir şeyi değiştirmez, ancak sensörün bir kontrol devresine entegrasyonunu temelden değiştirir.

NC sensörler, NO sensörlerde bulunmayan doğal bir arıza emniyeti özelliği taşır. Normalde kapalı bir devrede, bir sensör arızası — kablo kopması, konektör hatası, güç kaybı — "hedef algılandı" ile aynı sinyali üretir: devre açılır.

Güvenlik kilitlemeleri ve makine koruyucu izleme için bu istenen davranıştır: herhangi bir arıza durumu makinenin açık devre görmesine neden olur, bu da kontrol mantığı koruyucu açık veya güvensiz bir durum olarak ele alır ve makineyi durdurarak yanıt verir.

Buna karşılık, normalde açık bir devre ters duruma arızalanır — makinenin "hedef yok, devam etmek güvenli" olarak yorumlayabileceği açık bir devre.

Makine aletleri uygulamasında, E2E-X2D2-N, bir hedefin yokluğunun aktif (enerjili) bir çıkış sinyali üretmesi gereken her yerde uygundur: koruyucu kapalı onayı, fikstür-kilitlenmemiş algılama, kapı-tamamen-geri çekilmiş doğrulama ve talaş konveyörü-çalışıyor onayı, burada çıkışın enerjili olması normal durumdur ve enerjisiz bir çıkış anormalliği belirtir.

Anahtar Özellikler

NC ve NO — Kontrol Mantığı Kararı

NC ve NO arasında seçim yapmak, sensör seçim kararından önce bir kontrol tasarım kararıdır. Sorulması gereken soru şudur: hangi fiziksel durum aktif (enerjili) bir çıkış üretmelidir?

Cevap "hedef mevcut = çıkış AÇIK" ise — standart konum onayı, parça mevcut doğrulama, strok sonu algılama — NO varyantını (E2E-X2D1-N) kullanın. Devre normalde açıktır; hedef algılama onu kapatır ve yükü enerjilendirir.

Cevap "hedef yok = çıkış AÇIK" ise — kapı kapalı izleme, koruyucu mevcut onayı, çalıştırmak için güvenli kilitleme — NC varyantını (E2E-X2D2-N) kullanın. Devre normalde iletkendir; hedef algılama onu kapatır ve yükü enerjisiz bırakır, bu da PLC programı tarafından bir durum değişikliği olarak yorumlanır.

NC konfigürasyonunda, sensör algılama işini tersine yapar: koruyucu veya kapı güvenli (kapalı/mevcut) konumdayken, hedef (kapı/koruyucu üzerinde monte edilmiş) algılama alanındadır, E2E-X2D2-N'nin çıkışı açıktır ve PLC girişi KAPALI okur.

Bu sezgisel görünmese de standart güvenlik devresi yaklaşımıdır — PLC programı, girişin KAPALI olmasını bekleyerek güvenliği doğrular ve devreyi açan herhangi bir durum (kablo hatası dahil) aynı KAPALI okumasını üretir.

Makine Aletleri Ortamlarında Paslanmaz Çelik Gövde

E2E-X2D2-N'nin SUS303 paslanmaz çelik gövdesi, alkali su bazlı kesme soğutucularının (pirince saldıran), saf kesme yağlarının, hidrolik akışkan kirliliğinin ve makine bakımında kullanılan temizlik maddelerinin birleşik kimyasal saldırısına dayanır.

Nikel kaplamalı pirinç gövdeler kısa süreli maruz kalmaya iyi dayanır ancak uzun süreli soğutucu daldırmasında, özellikle yüksek konsantrasyonlu alkali soğutucularla, çukurlaşma korozyonu geliştirebilir.

Paslanmaz çelik, bu arıza modunu ortadan kaldırır, bu da yıllarca değiştirilmeden sürekli çalışması beklenen sensör kurulumlarında önemlidir.

PBT (polibütilen tereftalat) termoplastik algılama yüzeyi, sensörün en çok maruz kalan yüzeyi için ek kimyasal direnç sağlar — doğrudan hedefe yöneltilen ve en yüksek akışkan temasını alan yüzey.

PBT, daha yumuşak plastikleri şişirecek veya bozacak yağlar ve soğutucularda boyutsal stabilitesini ve yüzey pürüzsüzlüğünü korur, servis ömrü boyunca sensörün hava boşluğu doğruluğunu belirleyen algılama yüzeyi geometrisini korur.

SSS

S1: NC konfigürasyonunda, E2E-X2D2-N takılı ve enerjili olduğunda ancak menzilinde hedef olmadığında PLC girişi ne okur?

Enerjili olduğunda ve algılama alanında hedef olmadığında, E2E-X2D2-N çıkış transistörü iletir — akım yük (PLC girişi) üzerinden akar ve giriş AÇIK okur (pozitif mantık varsayılarak 1 mantığı).

Bir hedef 2mm algılama alanına girdiğinde, çıkış açılır — akım 0.8 mA kaçak seviyesine düşer ve PLC girişi KAPALI okur (0 mantığı). Bu NC çıkış davranışıdır: boşta iletim yapar, algılamada açılır.

S2: E2E-X2D2-N NC çıkışa sahiptir — kurulumda hangi kablonun pozitif ve hangisinin negatif olduğu önemli mi?

Evet, önemlidir. DC 2-kablolu devre polaritelidir — sensörün sadece iki kablosu olmasına rağmen tanımlanmış pozitif ve negatif terminalleri vardır.

Bağlantıları ters çevirmek normal çalışmayı engeller. Omron'un DC 2-kablolu sensörler için standart kablo renk kodlaması şöyledir: kahverengi kablo = besleme pozitif (+24V DC'ye bağlanır), mavi kablo = yük/çıkış (yük ile seri olarak besleme ortak ucuna bağlanır).

Aşırı gerilim koruması, kısa süreli polarite ters çevirmesinden kaynaklanan kalıcı hasarı önler, ancak çalışma için doğru kablolama gereklidir.

S3: E2E-X2D2-N, arkasındaki demirsel bir hedefi algılamak için ince demirsel olmayan metal bir kapaktan geçebilir mi?

E2E-X2D2-N'nin algılama alanı, metalik olmayan malzemelerden (plastik kapaklar, cam, boya) minimum etkiyle nüfuz eder.

Sensör ile hedef arasındaki demirsel olmayan metal levhalar daha karmaşıktır: ince alüminyum veya pirinç levhalar alanı bir miktar azaltır ancak birleşik boşluk (levha kalınlığı + hedefe hava boşluğu) etkili algılama aralığı içinde kaldığı sürece demirsel hedefin hala algılanmasına izin verebilir.

Kalın demirsel olmayan metal kalkanlar alanı daha önemli ölçüde emer.

Belirli malzemelerle yapılan testler, ara demirsel olmayan bir katmandan algılama yeteneğini doğrulamak için tek güvenilir yoldur.

S4: 1.5kHz frekansta, E2E-X2D2-N'nin güvenilir bir şekilde izleyebileceği en hızlı hedef hareketi nedir?

1.5kHz anahtarlama frekansında, her AÇIK-KAPALI-AÇIK döngüsü 0.67ms sürer. Güvenilir izleme için, bir hedef en az bir tam döngü boyunca algılama alanında kalmalıdır.

3 m/s hızla geçen 2mm'lik bir hedef, sensörün algılama bölgesini yaklaşık 0.67ms'de geçer — sensörün izleme sınırında.

Güvenilir algılama için, hedef 2mm'den büyük olmalı veya 3 m/s'den daha yavaş hareket etmelidir.

Hızlı hareket eden hedeflerle sayım uygulamaları için, hedef geçiş süresi bu frekans sınırına karşı bir güvenlik marjıyla hesaplanmalıdır.

S5: E2E-X2D2-N takıldıktan sonra herhangi bir ayar veya kalibrasyon gerekli midir?

Kalibrasyon gerekmez. E2E-X2D2-N, 2mm algılama mesafesi için fabrika kalibrasyonludur.

Kurulum, sensörün doğru algılama boşluğunda (0–1.6mm ayarlama mesafesi içinde) bir M8 deliğine vidalanmasını, kilitleme somunlarıyla sabitlenmesini, iki kablonun bağlanmasını ve demirsel bir hedef algılama alanına girip çıktığında çıkış durumunun değiştiğini doğrulayarak doğru çalışmanın doğrulanmasını içerir.

LED göstergesi, sensör gövdesindeki çıkış durumunu onaylar. Standart çalışma için potansiyometre, öğretme düğmesi veya yazılım parametresi gerekmez.
