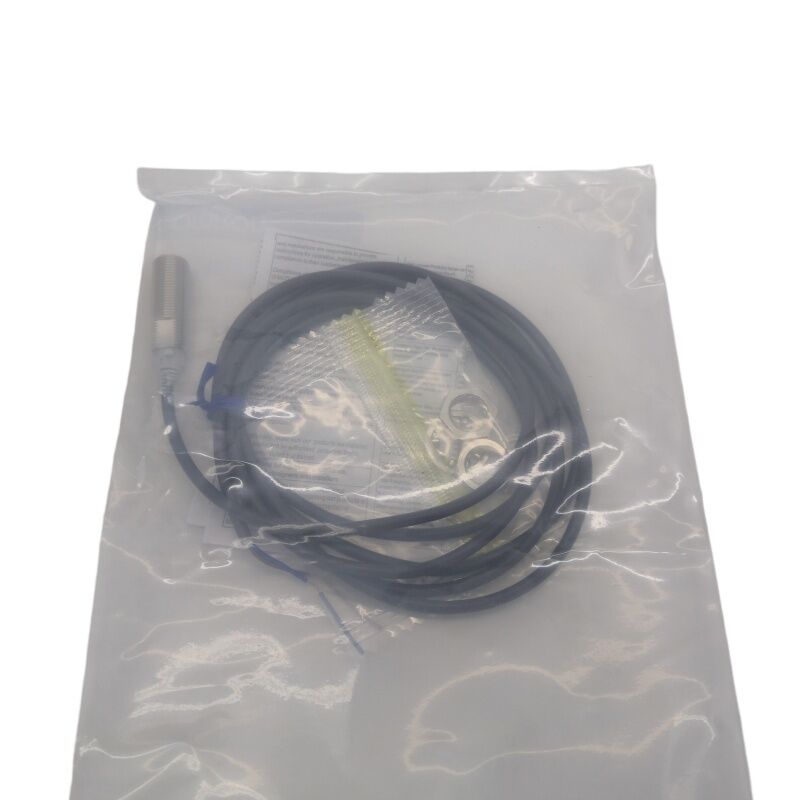

Omron E2E-X3D1-N. Indüktif Yakınlık Algılayıcı M12 Kalkanlı, 3mm NO, DC 2-Kablo, 1030VDC, 1kHz, Çift LED, IP67 Yağa Karşıt, 2m önceden kablolu kablo

Genel bakış

BuOmron E2E-X3D1-N3 mm algılama mesafesine sahip ve DC 2 tel normalde açık çıkışa sahip, 2 metrelik yağ dayanıklı PVC kablosuyla önceden kablolanmış bir M12 kalkanlı endüktif yakınlık sensörüdür.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Omron'un E2E serisi içinde, M12 gövde boyutundaki X3D1-N pratik bir orta alanı işgal ediyor.M12 ipliği ve 3 mm algılama mesafesi, genel endüstriyel makine aletleri ve otomasyon uygulamalarında en yaygın olarak uygulanan boyut-dönem kombinasyonunu temsil eder.

M8 (2mm algılama) 'den M12'ye (3mm algılama) adım atmak, bir milimetre algılama açıklığı ekler ve yapısal termal genişleme gerçek algılama boşluğunu üretim sırasında ayarlanmış değerinden uzaklaştırabilir.

Önceden kablolu 2 metrelik kablo, sensörün kontrol panelinden veya terminal kutusundan birkaç metre uzaklıkta yer aldığı makineler için uygundur.

Bağlantı çubuğu atama tablosu gerekmez, kaynak veya montaj için saha bağlantısı gerekmez. Sensör tel uçları çıplak ve terminal bağlantısı için hazır olarak gelir.

Yüksek titreşimli tesisatlar veya sabit kabloları ayırmadan sensörün değiştirilmesi gereken uygulamalar için,M1G konektör varyantı aynı elektrik özelliklerini alan bağlantısı koparılabilir M12 arayüzü ile sunar..

Ana Özellikler

Çifte LED göstergeler

E2E-X3D1-N, ayrı, tamamlayıcı fonksiyonlara hizmet veren iki LED göstergesi taşır. Kırmızı LED, çıkışın iletken olduğu zaman çıkış durumunu yansıtır.Açıkken kapalı bir teşhis aracı olmadan sürekli operasyonel onay sağlayan.

Yeşil LED, hedefin 0 ̊2.4 mm ayar aralığında olup olmadığını gösterir ve sensörün algılama yeteneğinin sınırında değil, güvenilir algılama bölgesinde çalıştığını gösterir..

Kurulum sırasında yeşil LED, makine montajı, hedefin konumu ve güç uygulanması ile,sabit yeşil bir LED, akım boşluğunun güvenilir ayar mesafesinde olduğunu doğruluyor.

Yeşil gösterge ışığı yaktığında veya hedef yolculuk ederken yanıp sönerse, boşluk ayar mesafesini aşar ve montaj konumu ayarlanmalıdır.

Bu, deneme-hata boşluk ayarını ortadan kaldırır ve ilk güçlendirme ile onaylanmış güvenilir operasyon arasındaki zamanı görsel bir kontrol için azaltır.

DC 2-Kablolu NO ️ Belirli kısıtlamalarla basitlik

DC 2 tel devresi, sensörü pozitif güç kaynağı ve ortak arasında yükle seri olarak yerleştirir. Hedef bulunmadığında, çıkış 0,8 mA sızıntı ile açıktır.

Hedef 3 mm alanına girdiğinde, çıkış iletir ve akım yükün içinden akar.

İki iletken “pozitif” ve “yük” hem besleme hem de sinyal fonksiyonunu taşır, bu da 3 telli sensör tasarımlarının özel besleme telini ortadan kaldırır.

Pratik kısıtlamalar azdır: güvenilir anahtarlama için yük akımı en az 3 mA olmalıdır (tüm standart PLC dijital girişleri tarafından karşılanır) ve 0.8 mA açık durumdaki sızıntı girişin ON eşiğine ulaşmamalıdır (standart 24V PLC girişleri 5 mA veya daha fazla, 0,8 mA sızıntı iyi açık bırakır).

Olağandışı akım özelliklerine sahip herhangi bir yük için, kurulumdan önce her iki parametre de doğrulanmalıdır.

Sensörün artış bastırıcı ve kısa devre koruması, çıkış aşamasına zarar verecek olan kurulum hatalarını ve endüktif yük geçicilerini emiyor.

Kalkanlı Flush Montajı

İç koruma, elektromanyetik algılama alanını eksenel olarak odaklar ve metal bir destek kurulumunda çevre metal tarafından emilecek yan alanı önler.

E2E-X3D1-N, M12 × 1 mm deliklere iplikler, metalde sıvı veya yerleşik montajlar ve standart M12 kilitli fıstıklarla sabitlenir.

Sensör yüzünün metal yüzey yüzünden geriye dönmesini gerektiren kurulumlar için ayar mesafe aralığı (0 ̊2.4mm) mekanik montaj yapılandırmasını değiştirmeden ayar marjını sağlar.

Sık Sorulan Sorular

S1: E2E-X3D1-N'nin bağlantı arayüzü nedir

E2E-X3D1-N, çıplak tel uçlarıyla biten 2 metrelik yağ geçirmez PVC kablosuyla birlikte iki iletkenle birlikte:kahverengi tel (temin pozitif ‡ +24V DC'ye bağlan) ve mavi tel (yük/çıkış ‡ yükle birlikte temin için seri bağlan).

Kontrol panelindeki veya makine bağlantı kutusundaki terminal vidaları çıplak uçları doğrudan alır.

S2: 1kHz yanıt frekansı, bu sensörün sayım uygulamaları için seçimini nasıl etkiler?

1 kHz'de, sensör saniyede 1000 tam ON/OFF algılama döngüsünü tamamlar.Her hedef, algılama alanında en az bir tam döngü boyunca kalmalıdır. Bu da çok hızlı hareket eden küçük hedeflerin kaçırılabileceği anlamına gelir..

Uygulanabilir bir sınır: 1 m/s hızla geçen hedefler, yaklaşık 3 ms sürede 3 mm algılama bölgesinden geçerken, 1 kHz hızında 4,5 anahtarlama döngüsünü kapsar.Bir döngüden daha az.

Hızlı hareket eden hedef dizileri olan uygulamalar için, güvenilir sayımı onaylamak için beklenen transit süresini 1kHz dönemine göre hesaplayın.

S3: Standart algılama nesnesi demir 12 × 12 × 1 mm ¢ alüminyum hedefler için hangi azaltma uygulanır?

Alüminyum, kalkanlı E2E M12 sensörleri için yaklaşık 0.3 ̇ 0.4 × bir düzeltme faktörüne sahiptir.Aynı boyuttaki alüminyum hedefler yaklaşık 0'luk etkili bir anahtarlama mesafesini üretir..9 ¢1.2 mm.

Daha küçük alüminyum hedefleri daha da azalır.Sensör konumunu sabitlemeden önce belirli parça ile gerçek anahtarlama noktasını ölçün ve kurulum boşluğuna karşı doğrulayın..

S4: E2E-X3D1-N, PLC kablolamasını değiştirmeden M1G konektör varyantıyla değiştirilebilir mi?

Algılama özellikleri, çıkış devresi ve güç kaynağı voltajı E2E-X3D1-N (kable) ve E2E-X3D1-M1G (M12 konektörü) arasında aynıdır.

Bağlantı varyantı ile değiştirmek, uyumlu bir M12 alan kablosu montajını satın almayı ve onu kontrol paneli terminaline yönlendirmeyi gerektirir. PLC terminal şeridi kablolama değişmeden kalabilir.sadece terminal ve sensör bağlantısı arasında eklenen alan kablosuyla.

Bağlantı iğnesi düzeni (kahverengi = iğne 1 = +V, mavi = iğne 4 = 0V) kablo bileşeninin kablolamalarına uygun olmalıdır.

S5: E2E-X3D1-N, kurulduktan sonra herhangi bir ayarlama gerektirir mi?

Düzenleme gerekmez. Sensör 3 mm nominal algılama mesafesi için fabrika kalibre edilmiştir.

0-2,4 mm ayar aralığındaki bir boşluğa monte ettikten ve kabloyu bağladıktan sonra,Kırmızı LED'in hedefin menzilinde ve yeşil LED'in sabit olduğu zaman aydınladığını doğrulayarak çalışmayı doğrular (boşluk güvenilir ayar mesafesinde olduğunu gösterir).

Yeşil LED kapalı veya dengesizse, sürekli aydınlanana kadar boşluğu azaltın. Potansiyometre veya programlamaya gerek yoktur.
