Yakınlık anahtarı E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 ∙ ∙ Indüktif Yakınlık Sensörü ∙ M8 Korunmasız, 4mm NO, DC 2-Wire, 10 ∙ 30VDC, 1kHz, Çift LED, Paslanmaz Çelik, IP67, 2m Kablo

Genel bakış

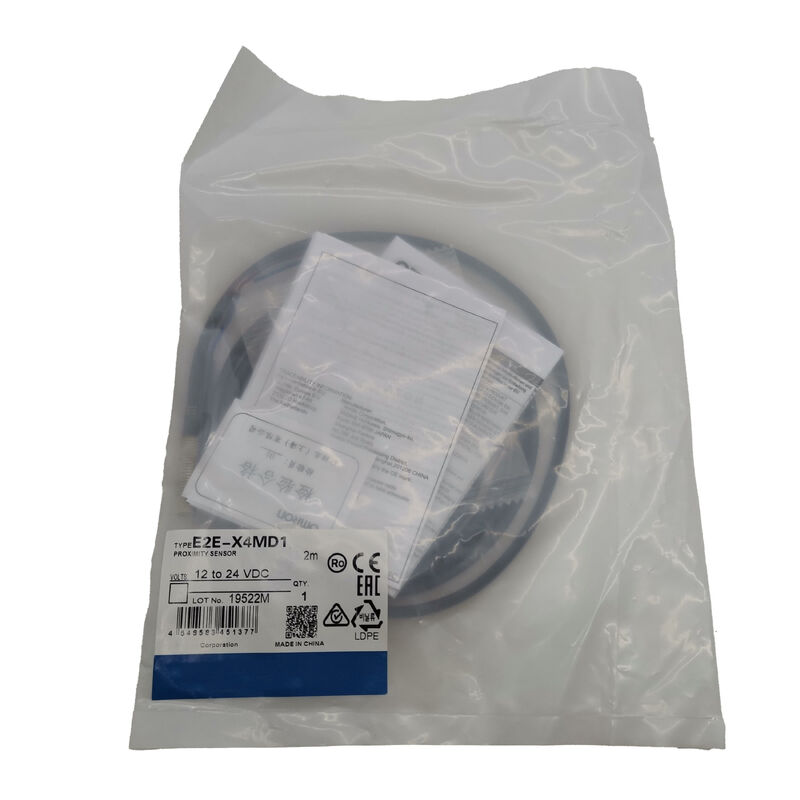

BuOmron E2E-X4MD1Bir M8 korunmasız endüktif yakınlık sensörüdür ve normalde açık DC 2 tel çıkışı ile 4 mm algılama mesafesini sağlar.

Omron'un E2E sensör matrisinde,"MD" işareti, korunmasız M8 orta menzilli varyantını tanımlar. M8 gövdesinin algılama kapasitesinin iç koruma halkasını ortadan kaldırarak en üst düzeye çıkarıldığı model., elektromanyetik alanı yan yana ve ileriye doğru uzatan ve kalınlaştırılmış yapının sadece 2 mm'lik verimi olan bir korumadan 4 mm algılama menziline ulaşan.

Karşılaştırma, kurulum kısıtlamasıdır: iç koruma olmadan, sensörün yan tarafa uzanan alanı, sensör yüzü metal bir destek ile akışta ise çevredeki metal tarafından emilir.

Korunmasız kurulum, algılama yüzünün etrafında metalsiz bir bölge gerektirir. Sensör montaj deliğinden çıkmalıdır.Etrafındaki metal yüzeyin aktif sensör ucunun arkasında belirtilen bir duraklama mesafesinde oturması.

Bu, çoğu uygulamada yönetilebilir bir kurulum gereksinimidir; kompakt M8 gövdesi içinde daha uzun algılama aralığı, metalde sıvılandırma yeteneğinden daha önemli olduğunda,E2E-X4MD1 doğru seçimdir..

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Hem kabın hem de algılama yüzeyi uzun süreli sıvı maruziyetinde boyut doğruluğunu ve kimyasal bütünlüğünü korur.

Ana Özellikler

Korunmasız Yapı M8 gövdesinden 4 mm

Koruma ve algılama aralığı arasındaki ilişki endüktif sensör tasarımında doğrudandır: iç koruma salınımlı elektromanyetik alanı ileriye projeksiyonlu bir koni sınırlandırır,Akışla monte edilmiş tesisatları metal emiliminden koruyor, ancak doğal olarak alan yoğunluğunu ve dolayısıyla algılama aralığını azaltıyor.

Kalkanın çıkarılması, alanın sarmaldan tüm yönlere genişlemesine izin verir, bu da yan alan genişlemesi pahasına daha büyük bir algılama hacmi ve daha uzun menzil üretir.

M8 gövde boyutunda, kalkanlı E2E 2mm'ye ulaşır; kalkansız E2E-X4MD1, aynı gövde çapından 4mm'ye ulaşır.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, veya hedef standart test levhasından daha küçük ve ekstra algılama mesafesi kısmen azaltılmış hedef alanı telafi ettiğinde.

%15'lik maksimum farklılık mesafesi (koruma altına alınmış modeller için %10'a kıyasla) koruma altına alınmamış sensörlerin doğal olarak daha yumuşak geçiş özelliklerini yansıtır.

Dönüştürme noktası, hedefin farklı yönlerden yaklaştığı ve geri çekildiği için biraz daha büyük bir bölgede değişir.Ancak yüksek hassasiyetli konum tekrarlanabilirliği gereksinimleri için dikkate değer.

Çift LED + Tanısal Çıkış Gecikmesi

Çift gösterge tasarımı olan diğer E2E modelleri gibi, E2E-X4MD1 hem kırmızı çıkış LED'si hem de yeşil ayar aralığı LED'si taşır.Yeşil LED sensörün güvenilir 0 ̊3 sınırları içinde çalıştığını doğruluyor..2mm ayar mesafesi, üretim sırasında sürekli bir kurulum sağlığı kontrolünü sağlar.

0.3 ila 1 saniyelik teşhis çıkış gecikmesi, bu modelin özel bir özelliğidir: kendi kendine teşhis yapılandırmalarında, the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

Standart konum algılama uygulamalarında, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Geri kalan gerilim ve yük uyumluluğu

3V maksimum geri kalan voltaj, sensör 2m kablo ile ′′ nominal yükte geçirildiğinde çıkış devresine uygulanır.3V kalıntı, sensör çıkışı açıkken yük yaklaşık 21V görüyor demektir.Standart PLC giriş kartları için, minimum 11V'lik bir ON voltajı ile, bu spesifikasyon içinde iyi.

Yüksek minimum açık voltajlı yük cihazları için (bazı eski röle bobinleri veya tam 24V çalışması için tasarlanmış pilot lambalar),Yük terminalinde 21V'nin, düşük seviye besleme voltajı toleransı da dahil olmak üzere tüm koşullar altında cihazı güvenilir bir şekilde etkinleştirmek için yeterli olduğunu doğrular..

Sık Sorulan Sorular

S1: E2E-X4MD1 korumasız kurulum için gerekli "metalsiz bölge" nedir?

Omron, E2E serisi montaj belgesinde, sensör gövde çapına göre montaj metalsiz bölgeyi belirtir.Metal koltuğun deliği, algılayıcı yüzün çevresinin yaklaşık 1 × sensörün vücut çapı (8 mm) içinde herhangi bir metal malzemenin bulunmaması için karıştırılmalı veya karşıya batırılmalıdır..

Sensör ucu montaj deliğinden belirtilen bir mesafeye çıkmalıdır.Bu boyutlar Omron'un kurulum şemalarında sunulmaktadır ve vücut boyutuna ve algılama mesafesine göre hafifçe değişir..

S2: Standart algılayıcı nesne, M12 sensörünün 12 × 12 mm'lik hedefine göre 20 × 20 × 1 mm demir büyüktür.

Daha büyük standart hedef alanı, kalkansız bir sensörün daha geniş, daha az odaklanmış algılama alanını telafi eder. Kalkansız indüktif sensörler kalkanlı tiplerden daha geniş bir elektromanyetik alan yansıtır.,Güvenilir bir anahtarlama için alıcıya yeterli akış geri göndermek için daha büyük bir hedef alanı gerektirir.

20 × 20 mm test levhası, algılama karakterize edilmesinin tam korunmamış alan geometrisinde alan kapsamını yansıttığını sağlar.Gerçek hedef ile gerçek anahtarlama mesafesini ölçmek .

S3: E2E-X4MD1, alüminyum veya bakır gibi demir dışı metalleri tespit edebilir mi?

Evet, ancak daha kısa etkili algılama mesafelerinde. demirden nispeten düzeltme faktörlerine sahiptir: alüminyum yaklaşık 0.3×0.4×, tunç yaklaşık 0.4×0.5×, bakır yaklaşık 0.3×.Demir algılama mesafesinde 4 mm, alüminyum hedefler yaklaşık 1.2 ∼1.6 mm'lik etkili bir menzil üretir. Hala tespit edilebilir ancak çok daha yakın bir kurulum boşluğu gerektirir.Her zaman belirli metal alaşımıyla kontrol edin., kalınlığı ve hedef boyutları, alaşım bileşimi düzeltme faktörünü önemli ölçüde etkiler.

S4: Çalışma sıcaklığı sensör için -25 ° C'den +70 ° C'ye, depolama için -40 ° C'den +85 ° C'ye kadar. Soğuk depolamadan sonra bir çökme dönemi var mı?

Özel bir parçalanma prosedürüne gerek yoktur, ancak çok düşük sıcaklıklarda (-25°C'den aşağı) depolanmadan önce sensörün çalışma sıcaklığına dengelenmesine izin verilmelidir.İç bileşenleri nominal çalışma minimumunun altında olduğunda endüktif sensörün güçlendirilmesi, ortam neminin mevcut olması durumunda, koruma içindeki kondansiyon oluşum riskini ortaya çıkarır., ve elektronik bileşenler çalışma sıcaklık aralığı içinde çalışana kadar spesifikasyon içinde çalışmayabilir.

Standart endüstriyel uygulama, soğukta depolanan sensörlerin kurulmadan önce temiz ve kuru bir ortamda çalışma sıcaklığına getirilmesidir.

S5: E2E-X4MD1 ve E2E-X4MD2 varyantları arasındaki fark nedir?

D1 sonek, hedef tespit edildiğinde normalde açık (NO) çıkış çıkış iletkenlerini gösterir.

D2 sonek, normalde kapalı olan (NC) varyantıdır. Hedef bulunmadığında çıkış iletir ve hedef tespit edildiğinde açılır.,kablo) aynıdır.

Hedef algısının yükü etkinleştirdiği standart varlık algılama devreleri için D1 seçilmelidir; boşluk halinde çıkış gerektiren arıza güvenli devreler veya ters mantık uygulamaları için D2 seçilmelidir.
