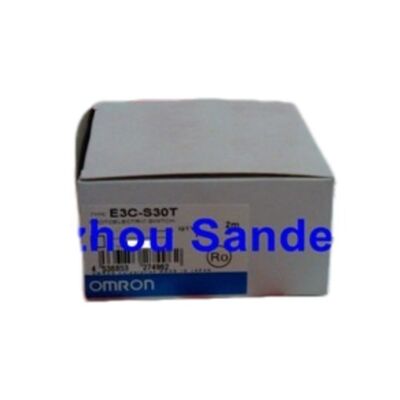

Orijinal OMRON Fotoelektrik anahtar E3C-S30T E3CS30T E3C-S30T

Omron E3C-S30T Işın Kesmeli Sensör Kafası

Genel Bakış

Omron E3C-S30T, kurulum alanı dar olan ve algılama noktasının kontrol elektroniğinden bağımsız olarak konumlandırılması gereken, amplifikatörden ayrı algılama sistemleri için tasarlanmış kompakt bir ışın kesmeli fotoelektrik sensör kafasıdır.

Omron'un yerden tasarruf etmek ve yakın montaja izin vermek üzere tasarlanmış kompakt bir kafa, amplifikatörden ayrı fotoelektrik sensör platformu olarak sunduğu E3C ailesine aittir. Bu aile içinde E3C-S30T, 300 mm algılama mesafesine ve kızılötesi ışık kaynağına sahip yan görüşlü ışın kesmeli bir tiptir.

Bu mimari, algılama konumu küçük, kalabalık veya daha büyük, kendi kendine yeten bir sensörle kablolaması zor olduğunda kullanışlıdır.

Algılama kafasını amplifikatörden ayırarak, tasarımcı sinyal koşullandırma elektroniğini daha uygun bir yere yerleştirirken çok kompakt bir optik kafayı makineye monte edebilir.

Pratik otomasyon çalışmalarında bu, E3C-S30T'yi dar ekipman bölümleri, kompakt transfer noktaları, hassas taşıma yolları ve küçük mekanizma algılama bölgeleri için güçlü bir seçenek haline getirir.

Işın kesmeli bir tip olduğu için E3C-S30T, kablolama basitliğinden daha çok algılama kesinliğinin önemli olduğu yerlerde özellikle kullanışlıdır.

Işın kesmeli algılama, dağınık algılamaya göre hedef rengi ve yüzey değişkenliğine daha toleranslı olabilir, bu nedenle küçük opak nesne algılama, dar makine boşlukları ve yansıyan ışık davranışının daha az öngörülebilir olacağı uygulamalarda kararlı anahtarlama için sıklıkla seçilir.

Anahtar Özellikler

Amplifikatörden Ayrı Tasarım — Dar Alanlar İçin Daha İyi

Amplifikatörden ayrı tasarım, bu modelin tanımlayıcı özelliğidir. Gerçek algılama noktasının çok küçük veya erişimi zor olduğu makine düzenlerinde, kafayı amplifikatörden ayırmak, üreticiye çok daha fazla esneklik sağlar.

Sensör kafası, hedefin geçtiği yere tam olarak yerleştirilebilirken, amplifikatör kablolama, ayarlama ve bakımın daha kolay halledilebileceği bir yere monte edilebilir.

Bu, kompakt otomasyonda gerçek bir fark yaratabilir.

Daha büyük, kendi kendine yeten bir gövdeye uyum sağlamak için algılama konumundan ödün vermek yerine, tasarımcı optik kafayı mekanizmaya yakın tutabilir ve yine de başka bir yerde servis edilebilir kontrol donanımını koruyabilir. Amplifikatörden ayrı sensörlerin hassas makineler ve kompakt montaj ekipmanlarında geçerliliğini korumasının ana nedenlerinden biri budur.

Işın Kesmeli Algılama — Küçük Opak Hedefler İçin Kararlı

Işın kesmeli algılama, geniş yansıtıcı esneklikten daha çok güvenilir kesinti algılamanın önemli olduğu durumlarda sıklıkla tercih edilir. Işın doğrudan vericiden alıcıya gittiği için, sensör dağınık yansıtmalı tiplere göre hedef rengi veya yüzey kaplamasından daha az etkilenir.

Uygulamada bu, E3C-S30T'yi küçük opak nesneler, parça geçiş onayı ve tekrarlanabilirliğin önemli olduğu dar alan algılaması için çok uygun hale getirir.

300 mm algılama mesafesi, tasarımcıyı çok daha büyük bir sensör platformuna zorlamadan kullanışlı bir çalışma aralığı sağlar.

Küçük ekipmanlar ve dar konveyör veya transfer bölümleri için, kompakt kafa boyutu ile çalışılabilir ışın açıklığı arasındaki bu denge çok pratik bir avantajdır.

SSS

S1: E3C-S30T hangi tür uygulamalar için en uygunudur?
Parça geçiş algılama, transfer noktası onayı, dar mekanizma izleme ve alandan kısıtlı ekipmanlarda küçük opak nesne algılama gibi kararlı ışın kesmeli algılama gerektiren kompakt otomasyon görevleri için en uygunudur.

S2: Bir mühendis neden amplifikatörden ayrı bir sensör kafası seçer?
Ana neden kurulum esnekliğidir. Algılama kafası dar bir mekanik konuma monte edilebilirken, amplifikatör ayarlama ve kablolamanın daha kolay olduğu bir yere yerleştirilir.

Bu, özellikle kompakt makinelerde veya hedef yoluna daha büyük, kendi kendine yeten bir sensörle fiziksel olarak ulaşmanın zor olduğu durumlarda kullanışlıdır.

S3: Işın kesmeli algılamanın pratik avantajı nedir?
Işın kesmeli algılama, anahtarlama olayı yansıyan ışık yoğunluğundan ziyade ışın kesintisine dayandığı için, opak nesne algılama için genellikle daha kararlıdır.

Bu, onu birçok dağınık yönteme göre hedef rengi ve yüzey kaplamasına daha az duyarlı hale getirir.

S4: E3C-S30T zorlu ortamlar için uygun mudur?
Endüstriyel kullanım için tasarlanmıştır ve Omron -25 ila +70 °C arasında bir ortam çalışma aralığı yayınlar. E3C-S30T kafası IP60 olarak derecelendirilmiştir, bu nedenle doğrudan yıkama veya ağır sıvı maruziyetinden ziyade korumalı iç makinelere daha uygundur.

S5: Alıcılar sipariş vermeden önce neyi doğrulamalıdır?
Alıcılar, makinenin bir E3C amplifikatörden ayrı mimari kullandığını, bir ışın kesmeli yöntemin uygun olduğunu, 300 mm algılama aralığının düzene uyduğunu ve kafa formunun ve kablo stilinin kurulum için uygun olduğunu doğrulamalıdır.

Değiştirme çalışmalarında, ilgili amplifikatör uyumluluğu da kontrol edilmelidir.
