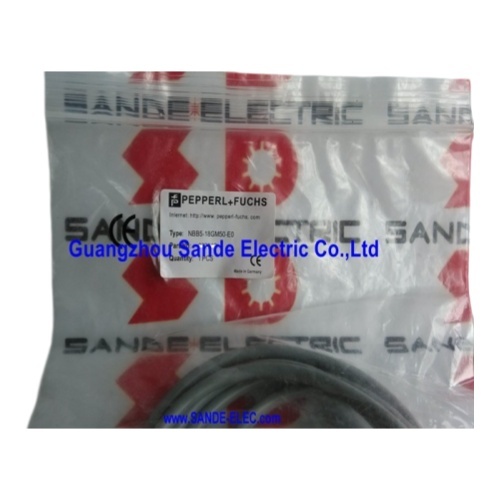

Yakınlık anahtarı sensörü NBB5-18GM50-E0 NBB5-18GM50-E0 NBB518GM50E0

Pepperl+Fuchs NBB5-18GM50-E0 | Endüktif Yaklaşım Sensörü — M18, 5mm, NPN NO, 5–36VDC, Gömme, 1950Hz, 2m Kablo, Genişletilmiş Sıcaklık

Genel Bakış

Pepperl+Fuchs NBB5-18GM50-E0 , Pepperl+Fuchs'un NBB Temel serisinden gömme montajlı bir endüktif yaklaşım sensörüdür. NPN normalde açık çıkışı ve olağanüstü geniş bir 5 ila 36V DC besleme gerilimi aralığı ile M18 silindirik gövdeden 5mm algılama mesafesi sağlar.

1.950Hz anahtarlama frekansı, en belirgin özelliğidir — standart bir yaklaşım sensörünün anahtarlama hızının yaklaşık 5 katı — bu da onu, geleneksel bir 300–500Hz sensörün taramalar arasında darbe kaçıracağı, dönen bileşenlerde hızlı hareket eden dişlileri, delikleri veya işaretleri sayan uygulamalar için doğru seçim haline getirir.

5–36V besleme aralığı, genellikle 10–30V DC gerektiren çoğu benzer sensörden ayrılan başka bir özelliktir.

5V'luk alt sınır, 24V DC'nin bulunmadığı yerleşik kontrol sistemlerinde, test ekipmanlarında ve enstrümantasyon panellerinde doğrudan 5V mantık beslemelerinden güç alan kurulumları kapsar. 36V'luk üst sınır, cömert regülasyon toleransına sahip güç kaynaklarını ve nominal 24V beslemenin hafif yük koşullarında 30V veya daha yükseğe çıkabileceği kurulumları karşılar.

–40°C ila +85°C arasındaki genişletilmiş sıcaklık çalışması, NBB5-18GM50-E0'a sınıfındaki en geniş termal çalışma penceresini verir — Kempston Controls ve Pepperl+Fuchs'un kendi ürün açıklamasındaki "genişletilmiş sıcaklık aralığı" tanımının onayladığı ortam aralığı için uygundur. Soğuk hava depoları, zorlu iklimlerde dış mekan ekipmanları ve ısı kaynaklarına yakın proses ekipmanları bu spesifikasyon dahilindedir.

Anahtar Özellikler

1.950Hz — Standart Sensörler Yetersiz Kaldığında

Endüktif yaklaşım sensörlerinin büyük çoğunluğu 200–800Hz aralığında anahtarlama yapar. 1.950Hz'de NBB5-18GM50-E0, yaklaşık 0,5ms'de bir anahtarlama döngüsünü tamamlar.

Pratik olarak: 20 dişli bir dişlide 1.000 RPM dönüş hızında, sensörün dakikada 20.000 diş geçiş olayını algılaması ve bırakması gerekir — saniyede 333 olay.

400Hz'lik bir sensör bunu yaklaşık 1,2 kat güvenlik faktörüyle rahatça yönetir; 1.950Hz'lik bir sensör bunu neredeyse 6 kat faktörle yönetir, bu da dönüş hızı arttığında veya sensörün etkili anahtarlama süresi sıcaklıkla hafifçe değiştiğinde bile hiçbir diş geçiş olayının kaçırılmamasını sağlayan algılama marjını sağlar.

1.950Hz spesifikasyonu, NBB5-18GM50-E0'ı takometre (dişli veya enkoder diskinden hız ölçümü), dar aralıklı kanatlara sahip türbin sayaçlarından akış ölçümü, yüksek hızlarda makine döngüsü sayımı ve hızlı indekslemeli döner tablolar üzerinde konum tespiti için doğrudan uygulanabilir hale getirir.

Saniyede birkaç yüz olayın üzerindeki algılama hızının olduğu herhangi bir uygulamada, anahtarlama frekansı spesifikasyonu sensör seçiminde ilk filtreleme kriteri olmalıdır — ve 1.950Hz cömert bir boşluk sağlar.

5–36V Besleme Aralığı — Pratikte Voltaj Esnekliği

Çoğu endüktif yaklaşım sensörü, dahili osilatörünü ve çıkış aşamasını çalıştırmak için en az 10V DC besleme gerilimi gerektirir. NBB5-18GM50-E0'ın 5V DC'den çalışabilme yeteneği, endüstriyel 24V DC otomasyon devreleri ile mikrodenetleyici tabanlı sistemlerde, test enstrümantasyonlarında ve laboratuvar otomasyonlarında bulunan 5V mantık beslemeleri arasındaki boşluğu doldurur.

5V uyumlu bir yaklaşım sensörü, yerleşik sistemlerde bir yükseltici dönüştürücü veya ayrı bir 24V besleme ihtiyacını ortadan kaldırır. Sensör, mikrodenetleyiciyi besleyen 5V beslemeye doğrudan bağlanır, NPN çıkışı 5V'a bir pull-up direnci ile bir mikrodenetleyici GPIO girişine bağlanır ve algılama devresi ek güç dönüştürme donanımı olmadan tamamlanır.

Üst uçta, 36V DC toleransı, 24V DC endüstriyel beslemelerin tam voltaj aralığını, regülasyon toleranslarını (nominal 24V'un %15'i = 27,6V) ve ara sıra geçici durumları, sensörün bir hata durumuna girmesi veya yüksek besleme voltajlarında anahtarlama frekansını düşürmesi olmadan karşılar.

SSS

S1: NBB5-18GM50-E0'ı standart bir M18 yaklaşım sensöründen farklı kılan nedir?

Üç şey öne çıkıyor: 1.950Hz anahtarlama frekansı (çoğu M18 sensörü için 300–800Hz'e karşılık), 5–36V besleme aralığı (çoğu için 10–30V'a karşılık) ve genişletilmiş –40°C ila +85°C sıcaklık derecesi.

Standart M18 sensörleri tipik makine varlığı/yokluğu tespiti için yeterlidir; NBB5-18GM50-E0, yüksek algılama frekansı, geniş besleme uyumluluğu veya aşırı sıcaklık performansı gerektiğinde belirtilir.

S2: NBB5-18GM50-E0, bir dişli çarktan hız ölçümü için kullanılabilir mi?

Evet — bu, birincil uygulamalarından biridir. NPN çıkışını bir PLC, sayaç modülü veya mikrodenetleyicideki bir darbe sayma girişine bağlayın. Zaman birimi başına düşen sayım, devir başına diş sayısı ile bölünerek dönüş hızını verir.

1.950Hz anahtarlama frekansında, sensör saniyede yaklaşık 1.950 diş geçiş olayını doğru bir şekilde sayar. 1.000 RPM'de 60 dişli bir dişli için, diş geçiş hızı saniyede 1.000 olaydır — sensörün yeteneği dahilinde, neredeyse 2 kat boşlukla.

S3: Bu sensör 24V DC PLC giriş kartıyla uyumlu mu?

Evet. 24V DC beslemede, NPN çıkışı sensörün derecelendirilmiş voltaj aralığında normal şekilde çalışır. NPN çıkışı, sensörün çıkış transistörü aracılığıyla PLC girişinden ortak (negatif) beslemeye akım çeker.

PLC giriş kartı, NPN (sinking) girişler için tasarlanmış olmalıdır. PLC girişi üzerinden yük akımı, sensörün maksimum 200mA'sı dahilinde olmalıdır — standart PLC girişleri 5–15mA çeker, bu limitin oldukça altındadır.

S4: Gövde 50mm uzunluğunda — daha kısa bir versiyonu mevcut mu?

Parça numarasındaki "50" GM50, 50mm gövde uzunluğunu belirtir. Pepperl+Fuchs, aynı seride farklı gövde uzunluklarında M18 NBB sensörleri sunar — NBB serisi için daha uzun gövdeler, yüksek frekanslı çalışma için dahili osilatör ve çıkış elektroniğini barındırmak için yaygındır.

Panel alanı sınırlıysa, kurulumdan önce montaj deliği derinliğini ve dişli bağlantısını 50mm uzunluğa karşı doğrulayın. Daha kısa bir gövde gerekiyorsa, daha kısa bir gövdede frekans ve sıcaklık gereksinimlerini karşılayan kombinasyonu bulmak için Pepperl+Fuchs'un NBB M18 varyantları arasındaki spesifikasyonları karşılaştırın.

S5: NPN çıkışının KAPALI durumdaki kaçak akımı nedir?

Pepperl+Fuchs, ürün veri sayfasında NBB serisi için kaçak akımı belirtir, genellikle bu sınıfın NPN 3 telli sensörleri için 1–2mA aralığında. Bu KAPALI durum kaçak akımı, hedef olmadığında bile bağlı PLC girişinden akar.

PLC girişinin düşük bir AÇIK akım eşiği varsa, kaçak akım yanlış bir AÇIK duruma neden olabilir. Bu gibi durumlarda, çıkış kablosu ile ortak arasındaki bir çekme direnci (genellikle 5,6kΩ ila 10kΩ) kaçağı kısa devre yapar ve yanlış aktivasyonu önler. Mevcut Pepperl+Fuchs NBB5-18GM50-E0 veri sayfasından kesin kaçak akım değerini doğrulayın.
