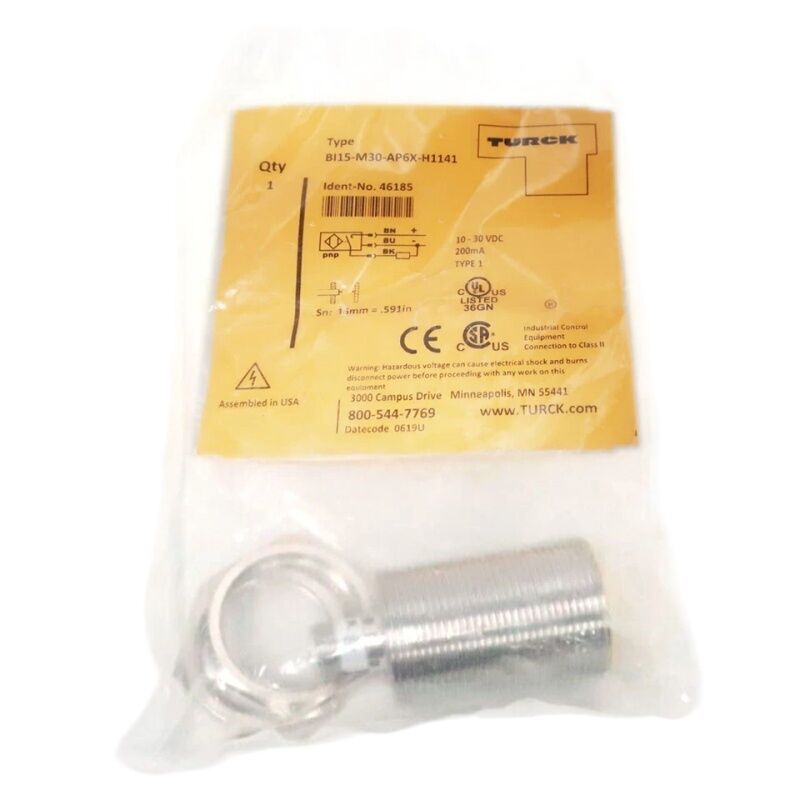

TURCK Yakınlık Değiştiricisi Sensörü Bi15-M30-AP6X Bi15M30AP6X Bi15-M3O-AP6X

Turck Bi15-M30-AP6X. İndüktif Yakınlık Algılayıcı 15mm, M30, PNP NO, 1030VDC, Akıcı Montaj, 300Hz, 2m Kablo.

Genel bakış

BuTurck Bi15-M30-AP6XTurck'in Bi serisinden, normalde açık bir PNP çıkışında bir M30 silindirli korumadan 15 mm nominal algılama mesafesini sağlayan bir akımlı monte edilebilir endüktif yakınlık sensörüdür.

10'dan 30V DC'ye kadar çalışır. Hem 12V hem de 24V DC kontrol sistemlerini kapsar. 200mA'ya kadar yükü çekir ve orta hızlı hareket eden metal hedefleri tespit etmek için 300Hz'ye kadar geçiş yapar.

2 metrelik önceden kablolu kablo, ayrı bir alan bağlantısı gerektirmeden doğrudan makinenin sensör kemerine bağlar.

M30 sensöründen 15 milimetre uzaklık bu modelin özel kombinasyonu.

Flaş montaj, sensör yüzünün metal desteğe eşit veya içine yerleştirildiği anlamına gelir. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.

15 mm algılama mesafesi, yerleştirilmiş sensör ile tespit edilen hedefin yaklaşım yolu arasındaki gerekli boşluğu sağlar.ve makinenin mekanik tasarımında tolerans yığını.

PNP (sourcing) çıkışı, Avrupa makine tasarımında yaygın olarak kullanılan PNP-input PLC kart standardı ile uyumludur.

Bir metalik hedef algılama alanına girdiğinde, çıkış transistörü açılır ve bağlantılı yük için akım kaynakları PLC giriş, röle bobini,veya gösterge .

Ana Özellikler

M30'daki akış montajı Mekanik avantaj

Bi15-M30-AP6X gibi sıvılandırılabilir sensörler elektromanyetik algılama alanlarını algılayıcı yüzün önüne sıkı bir şekilde taşır ve yanlara minimum bir şekilde projeksiyon yapar.

Bu alan geometri, sensör gövdesine entegre kalkanla elde edilir. Sensör yüzünün etrafındaki iletken halka alanı ileriye odaklar ve yan projeksiyonu bastırır.Sensörün duyarlılığını kaybetmeden yüzü hariç her taraftan metal ile çevrili olmasına izin verir.

Pratik sonuç, akış dışı sensörlerin sunmadığı kurulum esnekliği:Bi15-M30-AP6X, çelik bir koltukta ipliklenebilir ve sunulan altı açılı fındıkla yüzü yüzeye doğru akıtılabilir., geçen bir palet, iş parçası veya zincir tarafından çarpılmaktan korur.

Taşıyıcı hatlarında, palet aktarım sistemlerinde ve algılama noktasının hareket eden ağır parçaların yolunda olduğu baskı aletlerinde,Akış montajı bir kolaylık değil .

M30 × 1.5 mm iplik, Avrupa standart makine tasarımlarında yaygın olan kilit kuruyu donanımını barındıran ve Turck'in M30 montaj aksesuarlarının tüm yelpazesiyle uyumlu standart bir metrik iplik formatıdır.

300Hz Değiştirme Frekansı ve Yük Akımı

Üç yüz Hertz, orta bir konveyör hızında hareket eden hedefleri veya tipik besleme hızlarında işlenmiş özellikleri geçen hedefleri tespit etmek için yeterli olan yaklaşık 3,3ms'lik bir anahtarlama döngüsüne karşılık gelir.

15 mm'lik bir hedef için, sensörün yüzünü 1 m/s hızla taşıyıcıda geçiyor.300Hz, hedefin geçişi sırasında yaklaşık dört algılama döngüsü sağlar. Güvenilir kenar algılaması ve istikrarlı çıkış anahtarlaması için yeterlidir..

200mA maksimum yük akımı, standart PLC giriş yüklerini (tipik olarak 5?? 20mA), küçük röle bobinlerini (20?? 100mA) ve gösterge lambalarını doğrudan kapsar.200mA'nın üzerindeki akım açlığı yükleri, sensör çıkışına doğrudan bağlantı yerine bir ara verilecek röle gerektirir.

Sık Sorulan Sorular

S1: Bi15-M30-AP6X ile Bi15-M30-AP6X-H1141 aynı mı?

H1141 sonek, belirli kablo ve konektör varyantını tanımlar. Bi15-M30-AP6X, sensörün elektrik ve mekanik özelliklerini tanımlayan temel parça numarasıdır: 15mm algılama, M30,PNP NO, 10 ′′30V DC.

H1141 işareti, belirli kablo sürümünü

Sipariş verirken, kurulumunuz için doğru bağlantı tarzını sağlamak için kablo/konektör sonekleri de dahil olmak üzere tam parça numarasını onaylayın.

S2: Bi15-M30-AP6X paslanmaz çelik veya alüminyum hedeflerini tespit edebilir mi?

Indüktif sensörler tüm elektriksel olarak iletken metallere tepki verir, ama algılama mesafesi standart demir hedefler için ayarlanmıştır.

Paslanmaz çelik için, etkin mesafe tipik olarak demir değerinin %60~80%'dir; alüminyum ve tunç için yaklaşık %30~50%'e düşer.Bu malzeme için elde edilebilir algılama mesafesini Turck düzeltme faktörü verilerinden doğrular ve montaj konumunu buna göre ayarlar..

S3: Bi15-M30-AP6X (flaş) ile 15 mm algılama mesafesine sahip bir flaş olmayan M30 sensörü arasındaki fark nedir?

Akımsız (korumasız) bir M30 sensörü, elektromanyetik alanını algılama yüzünün ötesine ve yanlarına yansıtır.Belirli bir vücut boyutu için daha büyük algılama mesafesini sağlayan ancak metal ile çevrili olarak monte edilemeyecek olan çevredeki metal alanı emer ve algıyı azaltır veya ortadan kaldırır.

Bi15-M30-AP6X'in akışkan tasarımı alanı ileriye odaklar.M30'un açık havada elde edebileceği 20-22 mm'den ziyade algılama mesafesini 15 mm'ye sınırlamak pahasına metal desteğin kurulmasını sağlar..

S4: LED gösterge? neyi gösterir?

Bi15-M30-AP6X üzerindeki tek LED, çıkış aktif (AYIN) durumunda olduğunda ‡ hedef tespit edildiğinde, çıkış transistörü ileten ışık verir.

Bu bir çıkış durumu göstergesi, güç göstergesi değil. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.

S5: Bi15-M30-AP6X hangi koruyucu devreleri içerir?

Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.

Bu korumalar, kurulum hatası riskini azaltır ve standart makine kablolarında harici seri koruma bileşenlerine olan ihtiyacı ortadan kaldırır.Sensörün geçici toleransının ötesinde sürekli kısa devre veya sürekli ters kutupluk hasara neden olur., bu yüzden kablolama hatalarını derhal çözün.
