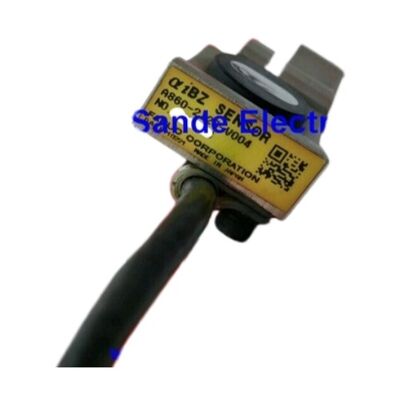

FANUC Sensör A860-2120-V004 A8602120V004 A860-2120-V004

Fanuc A860-2120-V004 | AiBZ Mil Tutma Halkası Olmadan Mil Sensörü - Dahili AC Mil Motoru Konum Geri Beslemesi, Yalnızca Sensör Elemanı

Parça Numarası: A860-2120-V004

Seri: A860-2120

Üretici: Fanuc Corporation

Açıklama: AiBZ SENSÖR MONTAJ HALKASI YOK

Uygulama: Fanuc dahili AC mil motoru - konum ve hız geri beslemesi

Donanım: Yalnızca sensör elemanı (montaj halkası dahil değildir)

Durum: Yeni / Yenilenmiş

Genel Bakış

Fanuc A860-2120-V004, Fanuc dahili AC mil motorları için A860-2120 AiBZ enkoderinin yalnızca sensörlü varyantıdır - montaj halkasının olmaması dışında her açıdan A860-2120-V003 ile işlevsel olarak aynıdır.Sensör elemanı aşınan ve arızalanan parçadır; montaj halkası, korozyona uğramamış veya mekanik olarak hasar görmemişse, elektronik içerik ve hareketli parça içermeyen pasif bir mekanik bileşen olduğu için birçok sensör değişiminden daha uzun ömürlüdür.Uygulamada, eski bir mil motorunda ilk sensör değişimi genellikle orijinal montaj halkasının kabul edilebilir durumda olduğunu gösterir.

Bu senaryoda, A860-2120-V004 ekonomik olarak doğru seçimdir: halka makinede kalır, arızalı sensör elemanı çıkarılır, yeni V004 sensörü mevcut halkaya preslenir ve kablo yeniden bağlanır.

Makine, gerekmeyen bir halka tedarik etmenin ek maliyeti ve tedarik süresi olmadan tekrar çalışır duruma gelir.

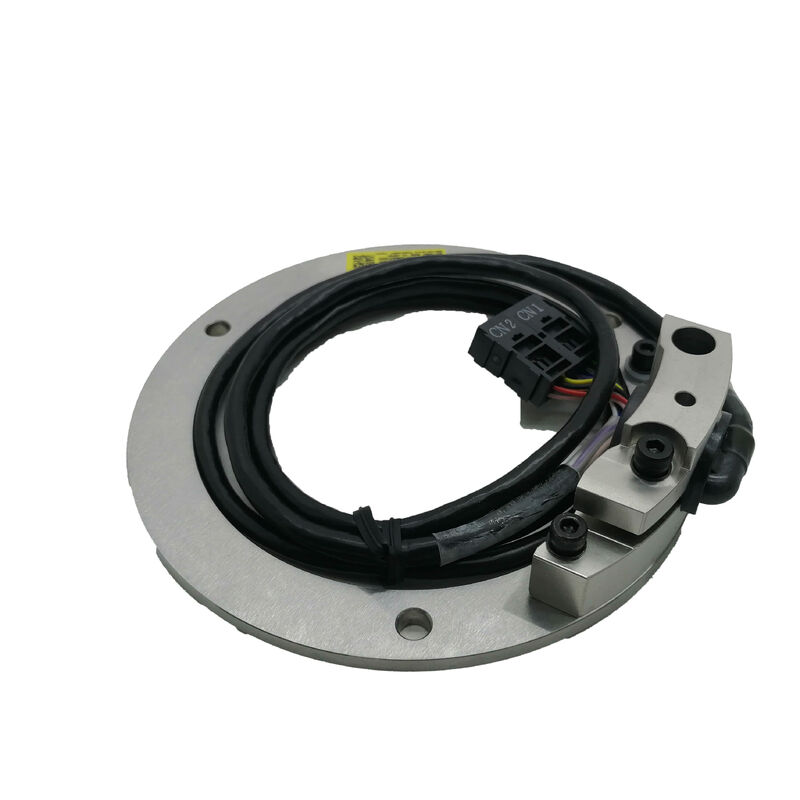

A860-2120-V003'ün (halkalı) doğru seçim olduğu durumlar, halkanın fiziksel olarak hasar gördüğü, mil revizyonu sırasında sensör ve halkanın eşleştirilmiş bir montaj olarak değiştirildiği veya mevcut halkanın servis edilebilirliğine güvenmek yerine kullanıma hazır bir yedek olarak tam bir montaj gerektiği durumlardır.

Anahtar Özellikler

Parametre

Değer

Mevcut halka durumu:

Korozyon, fiziksel hasar olmayan ve orijinal üretimden itibaren boyutsal doğruluğunu koruyan bir halka, V004 sensörü ile mükemmel çalışacaktır. Karar vermeden önce, halka yuvasını çizikler için inceleyin, yuva çapını mümkünse ölçün ve oturma yüzeylerini kontrol edin. İyi durumdaki bir halka saklanmaya değerdir.

Kurulum geçmişi: Yanlış alet kullanımı, yüksek sıcaklıktaki mil ortamında termal döngü veya soğutucuya maruz kalma içeren birden fazla bakım döngüsünde hizmette olan bir halka, hava boşluğunu etkileyen boyutsal değişikliklere sahip olabilir. Şüphe durumunda, V003 ile değiştirin ve tam montajı yenileyin.

Kesinti maliyeti: Mil kesintisinin son derece maliyetli olduğu tesislerde, mevcut halkanın değerlendirilmesini gerektirmeyen, kullanıma hazır bir V003 tam montajına sahip olmak, arıza tespiti ile makinenin tekrar hizmete alınması arasındaki süreyi azaltır.

Halkanın ek maliyeti, zaman baskısı altında mevcut halkanın incelenmesi ve ölçülmesi için gereken işçilik maliyetiyle karşılaştırıldığında küçüktür.Mil Kontrol Döngüsünde AiBZ Sensörü

A860-2120 serisindeki AiBZ sensörü, dahili mil motorunun kapalı döngü kontrolünün temelini oluşturur. Sensörün çıkarılması - veya bozuk bir sensörle çalışmak - motoru servo kontrollü bir eksenden oryantasyon, kılavuz çekme veya C ekseni işlevleri yapamayan açık döngü bir indüksiyon motoruna dönüştürür.

Sensörün çıkışı, artımlı konum değişikliklerini izlemek için A-faz ve B-faz kare sinyallerini ve güç açıldıktan sonra mutlak konumu yeniden kurmak için devir başına bir kez Z-faz darbesini kullanan mil amplifikatörünün enkoder alıcı devresi tarafından işlenir. Normal çalışmada, amplifikatörün enkoder sağlığı izlemesi, her devirde sinyal genliğini ve darbe bütünlüğünü kontrol eder - herhangi bir önemli bozulma, sorun gidermeyi başlatan enkoder alarmını tetikler.

Sert kılavuz çekme döngüleri veya senkronize dişli kesme olan makinelerde, enkoder sinyal kalitesi dişli adımı doğruluğunu doğrudan etkiler. Kısmi sinyal bozulması - enkoderin nominalin altında bir genlikle çıktı ürettiği yer - sürücü sert bir hata üretmeden önce yüksek kesme yükü altında ara sıra dişli hataları olarak ortaya çıkabilir.

Bir makine temiz bir enkoder alarmı olmadan tutarsız dişli doğruluğu gösteriyorsa, sensör sinyal genliği A860-2120 serisi için Fanuc'un spesifikasyonuyla karşılaştırılmalıdır.

Uyumluluk ve Tedarik Notları

A860-2120 sensör serisi, bağlantı uzunluğu, kablo yönlendirmesi ve montaj donanımındaki farklılıklarla birden fazla V-sonek varyantını (V003, V004, V007, V013 ve diğerleri) kapsar.

V004, A860-2120 serisi genelinde yalnızca sensör elemanıdır. Doğru yedek parçayı belirlerken, V004'ün tüm A860-2120 varyantlarıyla serbestçe değiştirilebileceğini varsaymak yerine, motorun bakım belgelerinden veya sensörün etiketinden tam parça numarasını eşleştirin.

Fanuc, A860-2120 serisini αi serisi dahili mil motorları için üretir.

Makinedeki belirli motor modeli, hangi A860-2120 varyantının doğru olduğunu belirler. Fanuc'un mil motoru yedek parça listesi (Fanuc servisinden veya yetkili servis ortaklarından temin edilebilir), motor model numaralarını sensör parça numaralarıyla eşleştirir.

SSS

S1: Sensör "MONTAJ HALKASI YOK" olarak listelenmiş - mevcut V003 (halkalı) takılı bir makineye hala takılabilir mi?

Evet. V004 sensör elemanı, V003'ün orijinal olarak içerdiği aynı montaj halkasına uyar. Değiştirme yaparken: V003 sensör elemanını halkadan çıkarın (halka genellikle motor gövdesinde kalır), halka durumunu inceleyin ve doğrulayın, ardından V004 sensörünü mevcut halkaya takın.

Mekanik montaj ve hava boşluğu, halkanın hasarsız olduğu varsayıldığında orijinal V003 kurulumuyla aynıdır.

S2: V003 yerine V004 sipariş etmeden önce mevcut montaj halkasının hala servis edilebilir olup olmadığını nasıl teyit edebilirim?

Makine güvenli bir şekilde kapatıldığında ve enkoder yuvasına erişilebildiğinde, halkayı görünür çatlaklar, korozyon çukurları, yuvanın veya oturma yüzeylerinin deformasyonu ve yuva çapını değiştiren ölçek birikintileri oluşturmuş olabilecek soğutucu kontaminasyon kanıtları açısından inceleyin.

Halka bu sorunlardan hiçbirini göstermiyorsa, muhtemelen servis edilebilir durumdadır. Halka yuvası görünür şekilde yuvarlak değilse, korozyona uğramışsa veya herhangi bir yapısal hasarı varsa, yeni bir halka dahil etmek için V003 sipariş edin.

Şüphe durumunda, V003 ve V004 arasındaki maliyet farkı, marjinal bir halkayı değiştirmek için tekrarlanan bir bakım prosedürünün maliyetinden genellikle daha küçüktür.

S3: V004 kurulumdan sonra herhangi bir programlama değişikliği gerektirir mi?

Hayır. A860-2120 sensör serisi, V003/V004 varyantından bağımsız olarak aynı sinyal arayüzünü üretir - her ikisi de aynı sinyal seviyeleri ve konektör yapılandırmasıyla aynı AiBZ enkoder protokolünü kullanır. V003'ü V004 ile (veya tersi) değiştirmek CNC parametre değişiklikleri gerektirmez.

Kurulumdan sonra, standart kurulum sonrası doğrulama (oryantasyon testi, enkoder tanılama kontrolü) herhangi bir yazılım ayarlaması olmadan doğru işlevi onaylar.

S4: AiBZ sensörlerinin arızalanmasına ne sebep olur ve sert hata oluşmadan önce arıza tahmin edilebilir mi?

Yaygın arıza modları arasında kontaminasyon girişi (soğutucunun sensör muhafazasına nüfuz etmesi ve elektronik aksamı veya sinyal izlerini aşındırması), titreşim kaynaklı dahili lehim bağlantılarının mekanik arızası ve optik enkoder türlerindeki LED/fotodetektör bozulması yer alır.

Erken belirtiler arasında güç döngüsüyle düzelen enkoder alarmlarının sıklığının artması (aralıklı sinyale işaret eder), mil oryantasyon durma konumunda kayma (Z-darbe zamanlama varyasyonunu düşündürür) ve amplifikatörün tanılama ekranında görülen sinyal genliğinin azalması yer alır.

Enkoder alarm geçmişini ve oryantasyon tutarlılığını zamanla izlemek, sert bir arızadan önce uyarı sağlar.

S5: Yenilenmiş A860-2120-V004, yeniye geçerli bir alternatif midir?

Evet, bazı şartlarla. Saygın Fanuc servis ortakları ve uzman yenileyiciler, yeniden satıştan önce yenilenmiş sensörleri Fanuc'un sinyal spesifikasyonuna göre test ederek aşınmış dahili bileşenleri değiştirir, temizler ve söker. Kaliteli bir yenileyiciden alınan yenilenmiş bir V004, standart üretim kullanımı için geçerli bir bakım parçasıdır.

Mil kesintisinin son derece maliyetli olduğu kritik üretim yapan makineler için yeni sensörler, kalan hizmet ömrü konusunda en yüksek güvenliği sağlar.

Daha düşük kritikliğe sahip makineler, yedek makineler veya bütçe kısıtlamalarının geçerli olduğu durumlar için azaltılmış maliyetli yenilenmiş bir sensör uygundur.
