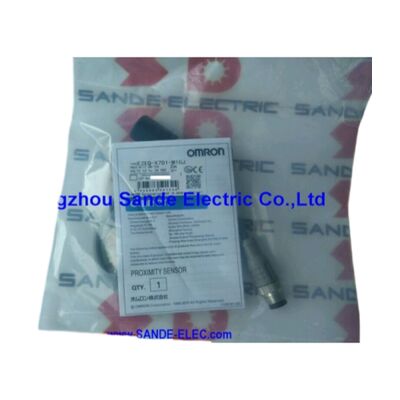

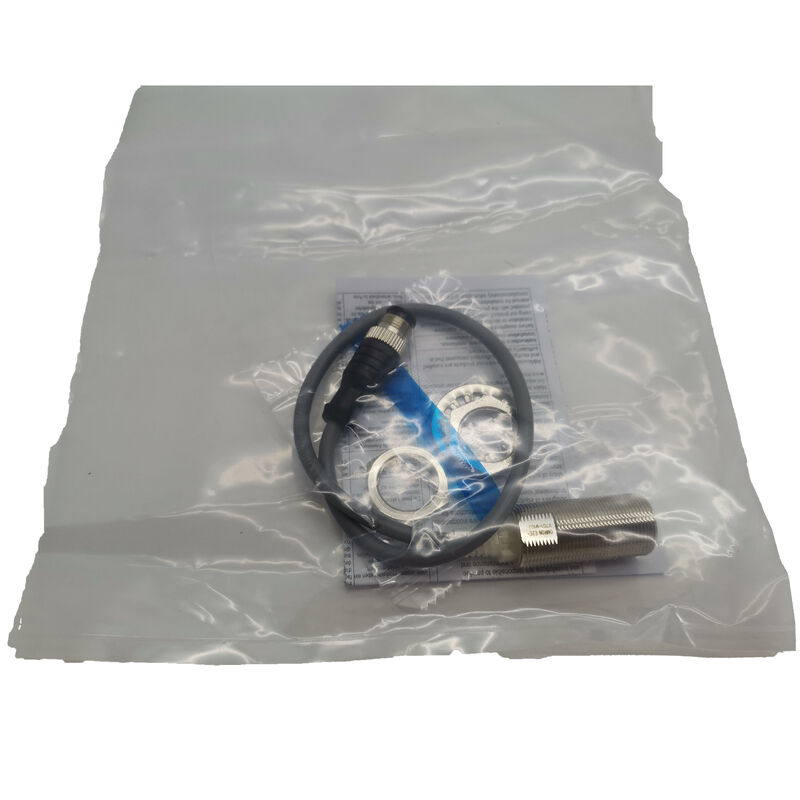

Omron Yakınlık Sensörü Anahtar E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ. M18 Fluororezin Kaplama, 7mm NO, DC 2-Kablo, 500Hz, IP67, M12 Pigtail Connector.

Genel bakış

BuOmron E2EQ-X7D1-M1GJM18 E2E tasarımının standart E2E versiyonunun damlatmaya dayanıklı endüktif yakınlık sensörüdür, algılama yüzeyine ve kabın yüzüne uygulanan flororezin kaplaması ile farklılaştırılır.Bu kaplama bu sensörün var olmasının nedeni..

Robotik ve manuel kemer kaynak uygulamalarında, kaynak havuzundan atılan sıcak metal damlaları kemerin birkaç metre içindeki her şeye düşer: armatürler, aletler, kablolar ve sensörler.Çıplak tunç veya paslanmaz çelik yüzü olan geleneksel bir sensörde, bu damlacıklar soğur ve sertleşir, yüzeye yapışırlar.

Toplanan sıçrama tabakası yeterince kalın olduğunda,Sensörün elektromanyetik alanını bozar ve algılama başarısızlığına neden olur.Fluororezin kaplı bir yüzeyde, katılaşmış damlacıklar tutunamaz.

Kaplamanın yapışmazlık özelliği, sıçramaların temiz bir şekilde silinmesine veya temizlenmesine, alt yüzeyin zarar görmemesine ve algılama performansının değişmemesine izin verir.

Sensör, M18 7mm koruma konfigürasyonu için tüm standart E2E özelliklerini taşır: DC 2 tel NO çıkışı, 10 ′′ 30V çalışma aralığı, 500Hz anahtarlama frekansı, çift LED göstergeler,ve IP67 yağ geçirmez mühürleme.

M12 IEC konektörü ile 0.3m pigtail, sensörün makine kablosuna girmeden değiştirilmesini sağlayan bağlantı formatıdır.Yer değiştiricisini montaj deliğine bağlayın., yeniden bağlan, tamam.

Saldırma hücrelerinde, sensörlerin bir programda sıçrama birikimiyle tüketildiği ve yedekleme hızının hücre çalışma süresini etkilediği bu bağlantı düzenlemesi pratik bir bakım özelliğidir.

Ana Özellikler

Fluororezin Kaplama ️ Malzemede Çatlama Sorunu Çözüldü

Yay kaynak, erimiş metal kaynak havuzundan atıldığında sıçrama üretir.Optimize kaynak işlemlerinde bile, bazı sıçrama üretimi kaçınılmazdır.

Makine tasarımcıları için soru, damlaların sensöre düşüp düşmeyeceği değil, düştüğünde ne olacağıdır.

Fluororesin polimerleri (kimyasal olarak PTFE'ye benzer) yüzey enerjisine öyle düşüktür ki erimiş metal damlaları yüzeyi ıslatamazlar.ve metalürjik veya mekanik bir bağ oluşturmadan kaplamaya otururSonuçta, birikmek yerine fırçalar.

Omron'un E2EQ serisi, bu kaplamayı sensör vücudunun algılayıcı yüzüne ve burununa uyguluyor kaynak bölgesi ile yüzleşen ve kaynak döngüleri sırasında en yüksek damla akışını alan alanlar.

Kaynak ortamlarındaki standart yakınlık sensörleri, güvenilir algılamaları sürdürmek için genellikle günlük veya vardiya başına sıçrama kaldırma gerektirir.Hem bakım yükünü hem de temizlik sırasında yüz hasarının algılanma riskini azaltmak.

Bu, sensörü aşırı sıçrama yoğunluklu süreçlerde yoğun ve sürekli sıçrama birikimine karşı bağışıklaştırmaz.Düzenli hafif temizlik hala iyi bir uygulamadır, ancak kaplamalı olmayan alternatiflere kıyasla çaba önemli ölçüde azalır.

M12 Pigtail Bağlantısı Saldırma hücrelerinde hızlı değiştirme

0.3 metrelik kablo sensörden çıkar ve bir M12 IEC alan bağlantısına bağlanır.Bir çiftleşme M12 kablosu kontrol panelinden veya bağlantı kutusundan geçer ve bu bağlantıya takılır..

Sensör montajı, sensörü montaj deliğine bağlayarak M12 fındığı ile kilitlenmekten oluşur.ve M12 konektörünü eşleştirmek bir bakım teknisyeni tarafından elektrikli aletler veya panel erişimi olmadan yapılabilecek iki dakikalık bir işlem.

Algılayıcı sonunda değiştirilmesi gerektiğinde, süreç aynı iki dakikada tersine döner.

Sabit makine kablosu yerinde kalır; yalnızca sensör kuyruklu birimi değiştirilir.

Bu, vardiya değişimi sırasında arızalı bir sensörün değiştirilmesinin hedefi olduğu otomatik kaynak hücrelerinde önemlidir.ve üretim penceresi sırasında kilitli bir elektrikli kabinin içindeki terminal şeritlerine erişmek bir seçenek değilse.

Kaynak ortamında çift LED göstergeler

E2EQ-X7D1-M1GJ'deki kırmızı çıkış LED ve yeşil ayar aralığı LED, diğer çift göstergeli E2E sensörleri ile aynı devreye girme ve çalışma onayını sağlar.

Kaydırma hücresi ortamlarında, sensörün tipik olarak kaynak tesisine yakın yerleştirildiği yerlerde,LED görünürlüğü, hücre kapısında duran bir teknisyenin, hücreye girmeden veya PLC tanı ekranını kontrol etmeden sensörün doğru şekilde algıladığını doğrulamasını sağlar.Kırmızı LED'in ON/OFF durumu, her bir armatürün kapalı ve açık döngüsünü yansıtır; döngünün beklenen noktasında kayıp bir yanıp sönen, hücre hala çalışırken bir algılama sorunu olduğunu gösterir.

Sık Sorulan Sorular

S1: Fluororezin kaplaması sensörün algılama mesafesini nasıl etkiler?

Fluororesin kaplama, algılama yüzeyinde ince bir katman olarak uygulanır. Kalınlığı, 7 mm nominal algılama mesafesini ölçülebilir bir şekilde değiştirmez.

Kaplama, endüktif algılama devresinin kullandığı frekanslarda elektrik açısından şeffafdır, bu nedenle hedef algılama performansı kaplamamış E2E-X7D1 varyantıyla aynıdır.

E2EQ'yi standart E2E'ye değiştirirken algılama boşluğunun ayarlanması gerekmez.

S2: Sıçrama birikimi E2EQ-X7D1-M1GJ'nin algılama yeteneğini tamamen engelleyebilir mi?

Fluororezin yüzeyinde katılaşmış sıçramaların ince bir tabakası algılamayı önemli ölçüde etkilemez çünkü: (a) metal sıçramalar endüktif alanı yönetir ve hatta alanı hafifçe genişletebilir;ve (b) birikmiş katman gevşek bir şekilde yapıştırılır ve döngüler arasında hafif bir silgi ile temizlenebilir..

Very heavy accumulation over many cycles without any cleaning can eventually reduce field penetration to the target — the green setting-range LED going off or flickering during the fixture cycle is the practical indicator that the sensor face needs clearing.

S3: E2EQ-X7D1-M1GJ'deki M12 konektörü kaynak hücresi ortamı için uygun mu?

M12 konektörü eşleştirildiğinde IP67 derecelendirilmiştir. Kaynak hücrelerinde, konektör doğrudan sıçrama bölgesinden uzakta konumlandırılmalıdır..

Bağlantı gövdesi tipik olarak flororezin kaplamalı değildir, bu nedenle açık bir bağlantıda ağır sıçrama birikimi zamanla mühürlenme bozulmasına neden olabilir.M12 bağlantısı bir kalkanın arkasında ya da mümkünse korunan bir kablo yönlendirme kanalı oturur böylece pigtail yönlendirmek.

S4: Bu sensör için standart algılama nesnesi nedir ve neden M18 vücut çapından daha küçük?

Standart algılama nesnesi (18 × 18 × 1 mm demir plaka) M18 kalkanlı sensörün etkin algılama alanı alanına uymak üzere tanımlanmıştır.

Algılama alanı, algılama yüzünden, nominal algılama mesafesinde (7 mm) yaklaşık 18 mm'lik bir çapı olan ve standart hedef boyutlarına uyan bir koni oluşturur.Daha küçük hedefler orantılı olarak daha kısa etkili algılama mesafeleri üretirDaha büyük hedefler, 7 mm'ye yakın sonuçlar verir.

Standarttan daha küçük hedefler için, tesisteki gerçek anahtarlama noktasını test edin.

S5: E2EQ-X7D1-M1GJ, mevcut bir tesiste doğrudan E2E-X7D1-M1GJ'yi değiştirebilir mi?

Evet, X7D1-M1GJ'nin E2EQ ve E2E çeşitleri aynı M18 × 1mm gövde boyutlarını, algılama mesafesini, DC 2-kableli NO çıkışını, M12 IEC konektör pigtailini, 500Hz frekansını ve IP67 korumasını paylaşır.Tek fiziksel fark, E2EQ'deki flororezin kaplaması..

Birini diğerine değiştirirken kablolama, PLC parametresi veya mekanik boşluk ayarlaması gerekmez.Çöplüklere dayanıklı kaplamanın gerekmediği kaynak dışı uygulamalarda E2E.
