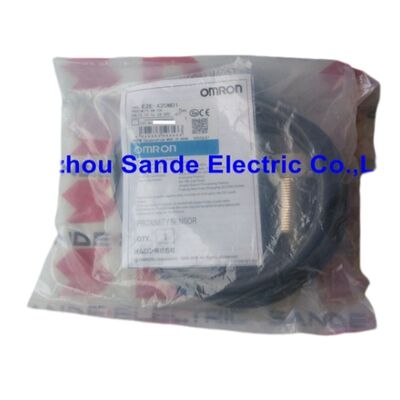

Omron Yakınlık Sensörü Anahtar E2E-X2OMD1 E2EX2OMD1 E2E-X2OMD1 E2EX2OMD1

Omron E2E-X20MD1 | Endüktif Yaklaşım Sensörü — M30 Korumasız, 20mm Normalde Açık, DC 2-Telli, 10–30VDC, 100Hz, Çift LED, IP67, Yağa Dayanıklı Kablo

Genel Bakış

Omron E2E-X20MD1 , E2E serisinin M30 korumasız modelleri arasındaki en uzun menzilli standart modeldir ve DC 2 telli normalde açık çıkışlı M30 gövdesinden 20 mm endüktif algılama mesafesi sunar.

Yirmi milimetre rastgele bir rakam değildir — standart M30 formatında korumasız bir endüktif sensör için pratik maksimumu temsil eder, bu da dahili koruma kısıtlaması olmadan salınımlı alan hacmini maksimize ederek elde edilir.

Daha kısa menzilli bir M18 veya M12 cihaz yerine 20 mm'lik bir sensör seçmenin mantığı genellikle üç kurulum gerçeğinden birine dayanır: makine tolerans birikimi nedeniyle hedef daha kısa bir boşlukta güvenilir bir şekilde konumlandırılamaz; hedef yüzey düzensizdir (döküm yüzeyler, kaba dövmeler, damgalı kenarlar) ve sunulan mesafesi değişebilir; veya sensör, makine döngüsü sırasında sallanan veya salınan hareketli bir hedeften sabit bir mesafeye monte edilmelidir. Bu üç durumda da E2E-X20MD1'in 16 mm'lik ayar mesafesi, algılama hataları olmadan varyasyonu karşılamak için yeterince geniş, kararlı bir algılama bölgesi sağlar.

M30 korumasız bir sensör olması nedeniyle, kurulum tanıdık gömülü olmayan montaj protokolünü gerektirir: sensör yüzeyi montaj deliğinden dışarı doğru çıkmalı ve çevredeki metal yapı, aktif algılama bölgesinin seviyesinde değil, arkasında oturmalıdır.

Bu, M30 gövdesinden 20 mm'nin elde edilmesini sağlayan ödünleşmedir — kısıtlanmamış alan her yöne doğru genişler, bu da sensör ucunun etrafında metal içermeyen bir alan gerektirir ancak aynı gövde boyutundaki gömülü korumalı sensörlerin eşleşemeyeceği menzili sunar.

Anahtar Özellikler

20 mm Algılama — M30 Korumasız Tavan

Omron'un M30 E2E serisinde korumalıdan korumasız yapıya geçiş tutarlıdır: korumalı M30 10 mm algılama mesafesi elde eder (E2E-X10D1); korumasız varyant bunu 20 mm'ye ikiye katlar (E2E-X20MD1).

Korumasız alanın genişletilmiş menzili, salınımlı bobinin alanını ileri bir koniye hapsetmek yerine her yöne yaymasına izin vermenin sonucudur — toplam mevcut alan enerjisi hedefe daha uzak mesafelerden ulaşır, ancak alan yanlara doğru da genişler, bu da kurulumun sensörü yan metalden izole etmesini gerektirir.

Standart 54 × 54 × 1 mm demir test plakası için 20 mm mesafe eksenel olarak ölçülür — plaka doğrudan sensör yüzüne doğru yaklaşır. Pratikte, çoğu makine hedefi sabit bir açıdan yaklaşır ve sensöre tutarlı bir alan sunar.

Hedef 54 × 54 mm'den önemli ölçüde küçük olduğunda, etkili algılama mesafesi orantılı olarak azalır.

Standart plakadan daha büyük hedefler, alanın geometrisi maksimum algılanabilir menzili hedef alanından bağımsız olarak sınırladığından, algılama mesafesini derecelendirilmiş 20 mm'nin önemli ölçüde ötesine uzatmaz.

100 Hz Tepki — Geniş Format Algılama İçin Uygun

E2E-X20MD1'in 100 Hz anahtarlama frekansı, daha küçük E2E modellerinden daha düşüktür ve sensörün daha büyük salınımlı devresiyle doğrudan ilişkilidir.

M30 gövde boyutu ve 20 mm algılama alanı ile salınıcı, daha büyük bobin geometrisini desteklemek için daha düşük frekanslarda çalışır — büyük bir bobinde daha yüksek frekanslı salınım, algılama menzilini iyileştirmek yerine azaltan alan özellikleri üretir.

Yüz Hz, saniyede 100 algılama döngüsü sağlar — hedefin orta endüstriyel hızlarda hareket eden büyük bir makine bileşeni olduğu hemen hemen tüm varlık/yokluk uygulamaları için yeterlidir.

100 Hz'in yetersiz kalabileceği tek uygulamalar, yüksek hızlı dolum hatlarındaki şişeler veya 50'nin üzerinde bir hızda algılama gerektiren aralıklara sahip yüksek hızlı konveyörlerdeki nesneler gibi sabit bir sensör noktasından hızla geçen büyük hedeflerin yüksek hızlı sayımıdır.

Bu tür uygulamalar için, sensörü seçmeden önce 100 Hz sınırının gerekli algılama oranıyla uyumlu olup olmadığını değerlendirin.

Büyük Standart Hedef Alanı ve Demir Olmayan Düzeltmeler

54 × 54 mm standart test hedefi, karakterize edilmiş algılama alanının test sırasında tamamen aydınlatılmasını sağlamak için boyutlandırılmıştır — korumasız M30 bobininin geniş alan geometrisinin bir sonucudur.

54 mm kareden daha küçük gerçek dünya hedefleri için, genel kural, etkili menzilin hedef alan oranı karekökü ile yaklaşık olarak ölçeklenmesidir. 27 × 27 mm'lik bir hedef (standart alanın dörtte biri), demir bir hedef için yaklaşık 10 mm olan derecelendirilmiş menzilin yaklaşık yarısını üretir.

Demir olmayan hedefler için: alüminyum yaklaşık 0,3–0,4 katı demir menzili (6–8 mm), pirinç yaklaşık 0,4–0,5 katı (8–10 mm), paslanmaz çelik 0,6–0,75 katı (12–15 mm).

Bunlar, standart test boyutlarındaki düz plaka hedefleri için yaklaşımlardır; gerçek değerler alaşıma, hedef kalınlığına ve yaklaşım geometrisine bağlıdır. Mekanik tasarıma karar vermeden önce her zaman belirli hedefle amaçlanan kurulumda anahtarlama mesafesini ampirik olarak doğrulayın.

SSS

S1: E2E-X20MD1 sensör ucunun etrafında gerekli metal içermeyen alan nedir?

Omron, E2E kurulum kılavuzunda korumasız M30 sensörleri için metal içermeyen alanı belirtir. Sensör, montaj deliğinden dışarı doğru çıkmalı ve montaj metal yüzeyi her iki tarafta en az bir gövde çapından (30 mm) algılama yüzeyinden geriye doğru ayarlanmalıdır.

Montaj plakasındaki delik gövde çapını aşmamalı ve algılama ucunun belirtilen bölgesinde metal malzeme bulunmamalıdır.

Bu bölgenin ihlali algılama mesafesini azaltır ve sensörün amaçlanan hedef yerine çevredeki metal işlerini algılamasına neden olabilir.

S2: 100 Hz'de, bir hedef algılama alanından ne kadar hızlı geçebilir ve yine de güvenilir bir şekilde algılanabilir?

100 Hz'de, bir algılama döngüsü 10 ms sürer. Güvenilir algılama için, hedef en az bir tam döngü — 10 ms — boyunca algılama alanına girmeli ve orada kalmalıdır. 1 m/s'lik bir hedef hızında, bir hedef herhangi bir belirli 10 mm'lik bölgeyi tam olarak 10 ms boyunca işgal eder, bu da minimum gereksinimi karşılar.

Daha yüksek hızlarda veya daha küçük hedeflerle, aktif alandan geçiş süresi bir döngüden daha kısa olabilir, bu da algılamaların kaçırılmasına neden olur.

Geçiş süresini hesaplayın = seyahat yönündeki hedef uzunluğu ÷ yaklaşma hızı ve bunun bir güvenlik marjıyla 10 ms'yi aştığını doğrulayın.

S3: E2E-X20MD1 sıfır hız veya durma dedektörü olarak kullanılabilir mi?

Evet. Sensör, büyük bir ferromanyetik hedefin varlığını veya yokluğunu statik olarak algılar — çalışması için hedef hareketi gerektirmez.

Sıfır hız algılama için, sensör dönen şafta veya hareketli bileşene monte edilmiş bir hedefi algılayacak şekilde konumlandırılır.

Hareket durduğunda, hedef algılama alanında kalır (tespit bölgesinde durursa) veya alanın dışına çıkar. Kontrol mantığı, kurulum geometrisine bağlı olarak hangi durumun "durma"yı temsil ettiğini belirler.

S4: E2E-X20MD1 önceden kablolanmış bir kablo yerine bir konektör sonlandırmasıyla kullanılabilir mi?

Evet. E2E-X20MD1-M1G, aynı sensörün M12 IEC konektörlü versiyonudur ve sensörün kablo kesintisi olmadan değiştirilmesinin tercih edildiği kurulumlar için sahada ayrılabilir bir arayüz sağlar. E2E-X20MD1-M1, standart (IEC olmayan) pin düzenine sahip M12 konektörlü versiyondur.

Tüm varyantlar aynı algılama özelliklerine sahiptir; bağlantı yöntemi tek farktır.

S5: Hedef düz yerine açılı yaklaştığında E2E-X20MD1 nasıl monte edilmelidir?

Eksenel yaklaşım (hedef algılama yüzüne doğrudan ileri ve geri hareket eder) derecelendirilmiş 20 mm mesafeyi üretir.

Eksen dışı yaklaşım — sensör yüzüne paralel veya eğimli bir yolda hareket eden hedef — hedefin alanın en güçlü bölgesine açılı olarak girmesi ve çıkması nedeniyle daha kısa bir etkili anahtarlama mesafesiyle sonuçlanır.

Bir hedefin yan monte edilmiş bir sensörün önünden geçtiği konveyör tarzı uygulamalar için, anahtarlama mesafesi yaklaşım açısına ve hedef boyutlarına bağlıdır.

Gerçek hedef ve hareket profili ile ampirik test, eksenel olmayan kurulumlarda etkili anahtarlama konumunu belirlemenin en güvenilir yoludur.
