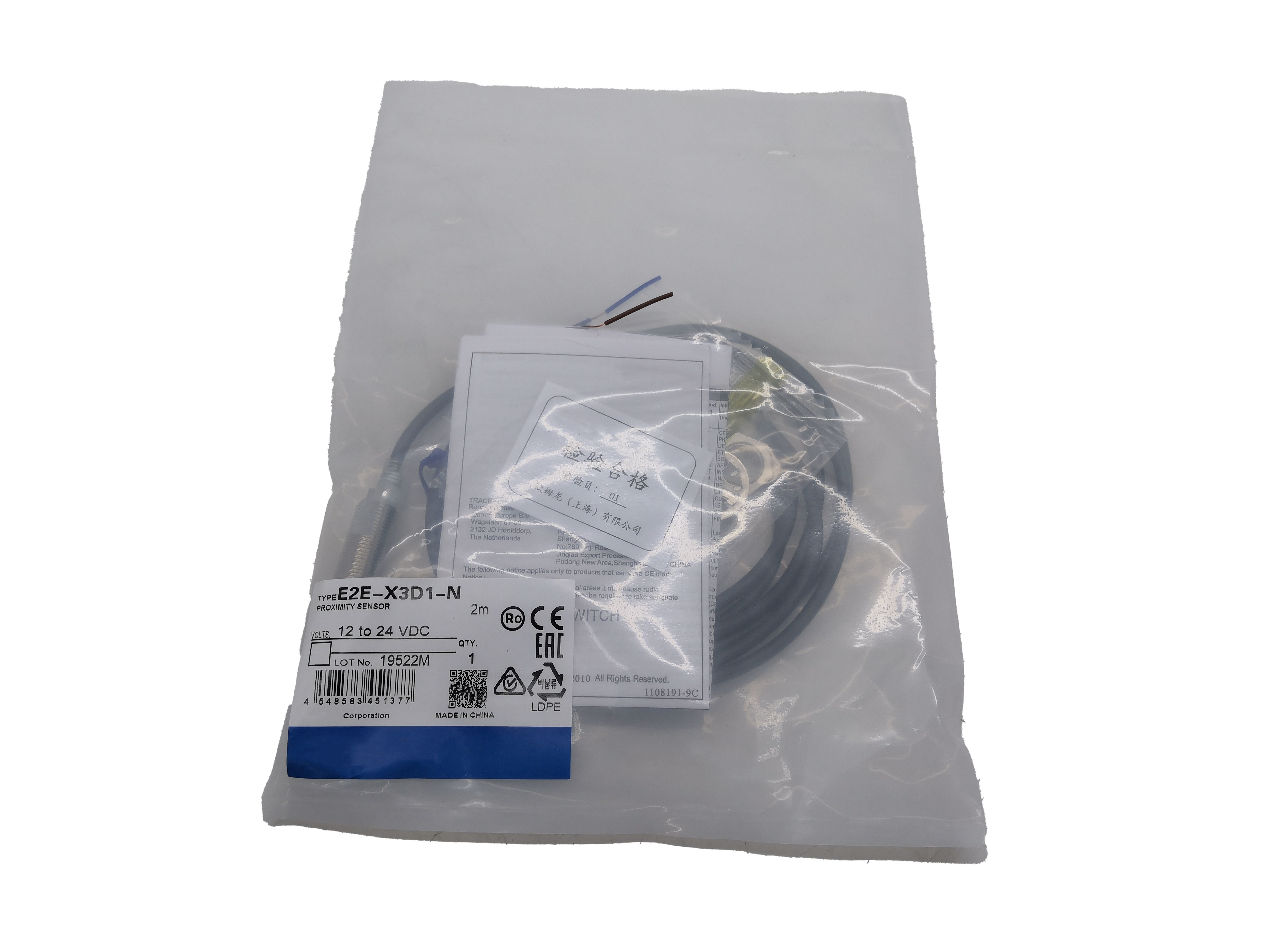

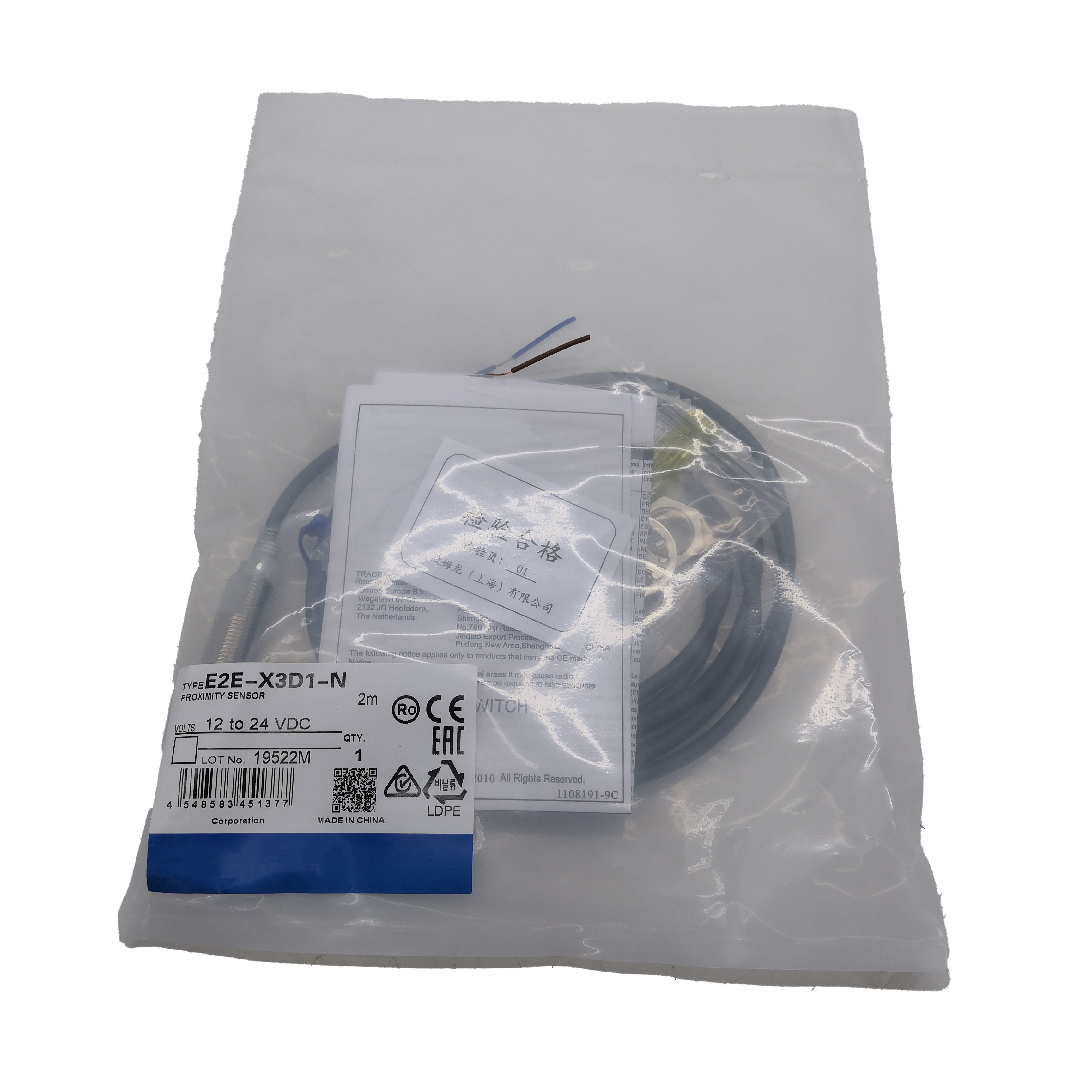

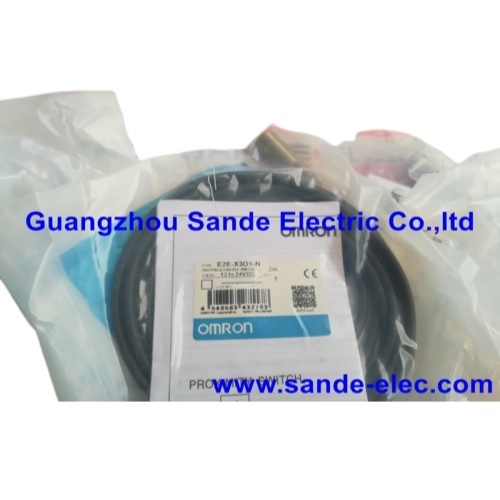

Omron E2E-X3D1-N İndüktif Yakınlık Sensörü
Marka:Omron
Seri:E2E
Parça numarası:E2E-X3D1-N / E2EX3D1N
Durum:Yeni Gemiler Ücretsiz
Endüstriyel Otomasyon için Güvenilir Performans
Omron E2E-X3D1-N endüktif yakınlık sensörü, endüstriyel ortamlarda yıllardır kanıtlanmış güvenilirliği temsil ediyor.kalkanlı M12 silindirik sensörü, alet makinesinde metal tespit görevlerinin çoğunu kapsar., otomotiv, yarı iletken, gıda işleme ve genel montaj uygulamaları dünya çapında.
Teknik özellikler
| Parametreler |
Değer |
| Vücut tarzı |
M12 silindirik, iğneli namlu |
| Algılama Yöntemi |
Indüktif (temassız, serpişli akım) |
| Belirli algılama mesafesi |
3 mm |
| Aralık ayarlama |
0 ila 4.8 mm |
| Hedef |
Standart: hafif çelik (Fe 360), 12×12×1 mm |
| Koruma |
Kalkanlı (eğilebilir / akışlı montaj) |
| Çıktı Yapılandırması |
DC 2 tel, kutup tipi |
| Çıktı İşlemi |
Hayır Normalde Açık |
| Güçlendirme Voltajı |
10 ila 30V DC (nominel 12-24V DC) |
| Mevcut Tüketim |
En fazla 13 mA. |
| Yük akımı |
3 ila 100 mA |
| Sızıntı akımı |
0.8 mA maksimum. |
| Geri kalan gerilim |
3V maksimum (100 mA yükte) |
| Değişim Frekansı |
1En fazla 1000 Hz. |
| Çalışma sıcaklığı |
-25°C'den +70°C'ye kadar |
| Girme Koruması |
IP67 (IEC 60529), yağ geçirmez |
| Konut |
Nikel kaplamalı tunç |
| Sertifikalar |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Gizli Tasarım Avantajları
E2E-X3D1-N'in kalkanlı yapısı, elektromanyetik alanı algılama yüzünden ileriye odaklar.Çevredeki yapıların müdahalesi olmaksızın metal ortamlarda sıvılandırma montajına izin verirBu, açıklık gereksinimlerini ortadan kaldırır ve armatür tasarımını basitleştirir.
DC 2-Kablolu Basitlik
2 tel tasarımı, yükle seri olarak katı hal anahtarı olarak çalışır ve orijinal olarak mekanik anahtarlar için tasarlanmış devrelerle doğrudan uyumluluk sağlar.Bu, güvenilir performansı korurken kablolama ve bakımı basitleştirir.
Endüstriyel Dayanıklılık
IP67 koruması, yağ dayanıklı yapısı ve sağlam bir evle, bu sensör soğutma suyu sis, kesme yağ püskürtmesi,ve periyodik yıkama koşulları.
Çift LED göstergeler
Kurulum sırasında kesin konumlandırma için yeşil ayar göstergesi ve gerçek zamanlı çıkış durumunun izlenmesi için kırmızı çalışma göstergesi.Her iki LED de kolay teşhis için kurulduktan sonra görünür kalır.
Kullanılabilir Variantlar
| Bölüm Numarası |
Kablo/Bağlantı |
Uzunluk |
| E2E-X3D1-N 2M |
Önceden kablolu, yağ dayanıklı PVC |
2 metre. |
| E2E-X3D1-N 5M |
Önceden kablolu, yağ dayanıklı PVC |
5 metre. |
| E2E-X3D1-N 10M |
Önceden kablolu, yağ dayanıklı PVC |
10 metre. |
| E2E-X3D1-M1G 2M |
M12 Hızlı koparma bağlantısı |
- Evet. |
| E2E-X3D1-U 2M |
Önceden kablolu, yağ dayanıklı PUR kablosu |
2 metre (yavaş / aşınmaya dayanıklı) |
Sıkça Sorulan Sorular
Birden fazla ünite monte ederken iki E2E-X3D1-N sensörü arasındaki maksimum mesafe nedir?
Yan yana monte edilmiş sensörler, merkez çizgileri arasında en az 30 mm ayrım gerektirir. Birbirine karşı monte edilmiş sensörler, karşılıklı müdahaleyi önlemek için en az 20 mm yüz yüze açıklık gerektirir.
Eğer yük 100 mA'nın en yüksek değerini aştıysa ne olur?
100 mA'yı aşan yükler çıkış devresine zarar verebilir. Yüksek akım uygulamaları için, doğrudan yük yerine röle bobini değiştirmek için sensörü kullanın.
E2E-X3D1-N 12V DC güç kaynağı ile kullanılabilir mi?
Evet, sensör hem 12V hem de 24V nominal güç kaynağını kapsayan 10 ila 30V DC arasında çalışır.
Kurulum sırasında doğru sensör konumunu nasıl doğrulayabilirim?
Yeşil ayar göstergesi LED'i kullanın. LED'in açılıp kapatıldığı noktaların ortasında sensörü yerleştirin, ardından kilitli düğümü bağlayın.
Bu sensör katı durumlu PLC giriş modülleri ile uyumlu mu?
Evet, sensör, Siemens, Allen-Bradley, Mitsubishi ve Omron gibi büyük PLC üreticilerinden gelen standart katı durumlu ayrık giriş modülleri ile uyumludur.
