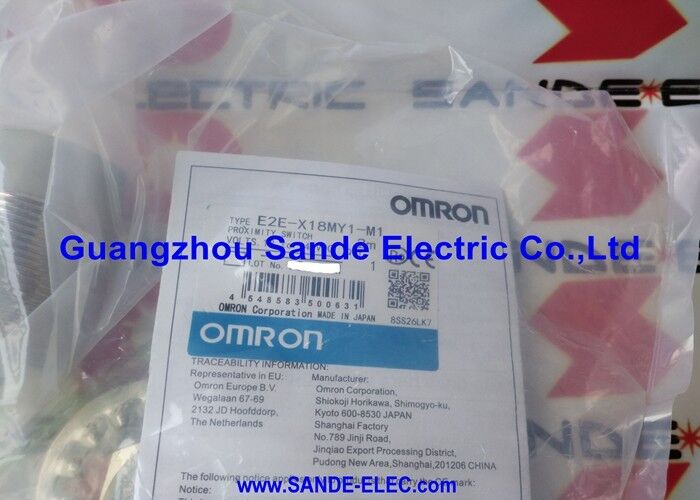

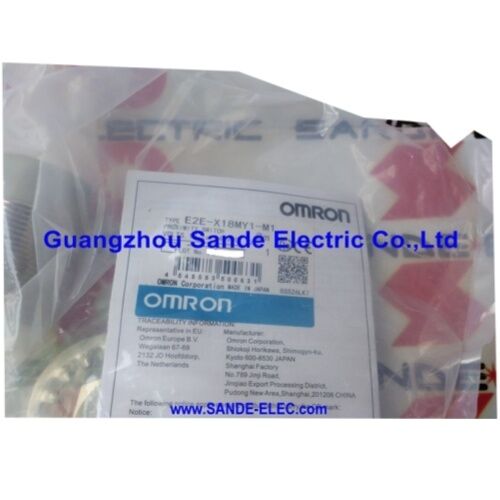

Omron Yakınlık Değiştirme Sensörü E2E-X18MY1-M1 E2EX18MY1M1

Omron E2E-X18MY1-M1 ∙∙ Indüktif Yakınlık Sensörü ∙ M30, Korunmasız, 18mm, AC 2-Kablo NO, M12 Bağlantısı, IP67

Genel bakış

BuOmron E2E-X18MY1-M1E2E serisinden korunmasız bir M30 endüktif yakınlık sensörüdür, 24-240V AC'lik güçlerde AC 2 tel çalışması için yapılandırılmıştır.demir metal hedeflerine 18 mm algılama mesafesi ve M12 fiş bağlantısı üzerinde normalde açık bir çıkışla.

Fiziksel temas olmadan metal nesnelerin varlığını tespit eder.ve 18 mm algılama aralığında algılanan hedefin demir veya çelik olduğu makinelerde ve konveyör sistemlerinde nesne sayımı.

Korunmasız yapı, bu modelin belirleyici mekanik özelliğidir.

Korunmasız bir endüktif yakınlık sensörü, elektromanyetik alanını, korunmuş bir tasarımdan daha geniş bir konüs deseninde algılama yüzünün ötesine uzatır.Bu nedenle 18 mm algılama mesafesine 30 mm'lik bir gövde ile ulaşılabilir. Cömert alan projeksiyonu, daha uzun algılama aralığı için metal bir desteğe yuvarlama yeteneğini değiştirir..

Bir metal desteğe korumasız bir sensör sıvısı yerleştirmek, çevredeki metalin sensörün elektromanyetik alanını emmesine izin vererek algılama mesafesini ciddi şekilde azaltacaktır.Korunmasız sensörler, Omron'un montaj kılavuzlarında belirtilen sensör yüzünün etrafındaki boşluğu, nominal mesafelerinde çalışmak için gerektirir..

AC 2 tel devresi mümkün olan en basit kablolama şeklidir: sensör, yükle (PLC giriş, röle bobini, gösterge lambası) seri olarak hat ve nötr arasında bağlanır,Çıkış açıldığında ve sadece 1 çekerek yükü geçerli akım.7mA sızıntı akımı, kapalı olduğunda yükten geçer.

İki kablo, ayrı bir güç kaynağı ileticisi yok. Eski mekanik limit anahtarlarının kullandığı aynı devre mimarisi.Bu da E2E-X18MY1-M1'i kontrol devresini yeniden kablolamadan eski limit anahtarları kurulumları için doğal bir indirimli yükseltme yapar..

Ana Özellikler

18 mm algılama mesafesi

On sekiz milimetre, standart Omron demir metal hedefi (54 × 54 × 1 mm demir plaka) için nominal algılama mesafesidir.Montaj sistemi sensörün gerçekte ne kadar algılama mesafesine ulaştığını belirler..

Etrafındaki metalden belirtilen boşlukla açık havada monte edilmiş korunmasız bir sensör için, nominal 18 mm elde edilebilir.

Güvenilir algılama için tetik noktasının gerçekte ayarlandığı çalışma ayar mesafesi, 0-14 mm ayar aralığında olmalıdır.hedef değişime uyum sağlayan nominal algılama mesafesinin altındaki bir marj sağlar, titreşim, sıcaklık etkileri (± 10% algılama mesafesinin -25 °C'den + 70 °C'ye kadar) ve sensör-hedef hizalama toleransları.

Demir dışı metaller ️ alüminyum, tunç, bakır ️ etkili algılama mesafesini azaltır.Alüminyum ve tunç için demir algılama mesafesinin 45 katı, ve bakır için yaklaşık 0.30x.

Hedef demirden değilse,Bu malzemeye algılama mesafesi 18 mm'den önemli ölçüde daha kısa olacak ve belirli hedef metal için Omron'un malzeme düzeltme faktörü tablosuna göre doğrulanmalıdır..

M30 × 1.5 mm iplik standardı, bu sensör sınıfı için montaj formatıdır.

İki hex kilitli dümeni (genellikle sensörle birlikte sağlanır) montaj sonrası montaj kolunun iğneli deliği boyunca aksal pozisyonun ayarlanmasını sağlar.pozisyonu kilitlemeden önce algılama boşluğunun ince ayarlanmasını sağlar.

AC 2-Kablolu Çıktı Limit Değiştiricileri ve Geri Düzeltme Uygulamalar

AC 2 tel devresi, sensörün hedef tespit edildiğinde yükü geçerken akım geçirdiği anlamına gelir (çıkış ON = yük enerjili = NO bağlantı kapalı) ve yalnızca kalıntı sızıntı akımını çekir (1.7mA) herhangi bir hedef bulunmadığı zaman yükle.

Bu sızıntı akımı, yük seçimi için önemlidir: çok küçük akımlara duyarlı bazı yükler,Yüksek giriş impedansına sahip PLC giriş kartları, kısmen 1.7mA sızıntı, sensör çıkışı kapalı olsa bile. Bu gibi durumlarda, yükün üzerinden bir şant direnişi veya daha yüksek bir minimum akım eşiğine sahip bir yük sorunu çözür.

5 ila 300mA anahtarlama kapasitesi aralığı, standart PLC giriş yüklerini (genellikle 5 ′′ 15 mA) ve hem düşük hem de yüksek uçlarda küçük röle bobinlerini (genellikle 20 ′′ 80 mA) kapsar.5mA'nın altında çalışmak, sensörün güvenilir bir şekilde çalışmamasına neden olabilir.; 300mA'dan fazla çalışmak, çıkışın nominal kapasitesini aştı.

The M12 connector (M1 suffix) provides the mechanical connection to the machine's sensor cable — an IP67-rated circular connector that allows the sensor to be exchanged without cutting and re-splicing field wiring.

M12 bağlantısı ayrıca algılama fonksiyonunu kablolama kemerinden ayırır: hasarlı bir sensör vücudu yeni bir birimle değiştirilir; makinenin mevcut M12 alan kabloları yerinde kalır.

IP67 ve yağ geçirmezlik endüstriyel çevre performansı

IP67, tamamen toz dışı ve 1 metre derinliğe geçici daldırma kapsamını kapsar. The oil-proof designation — Omron's supplementary classification beyond the IEC standard — confirms the sensor's sealing and material selection have been validated for continuous exposure to machine cutting oil, soğutucu ve hidrolik sıvı.

Nikel kaplamalı tunç koruma ve PBT algılama yüzü bu direnci sağlayan malzemelerdir.Nikel kaplama olmadan çıplak tunç veya alüminyum korumalar, uzatılmış hizmet süresince kesme sıvısı korozyona karşı duyarlıdır..

The −40°C to +85°C operating temperature range — wider than the typical 0°C to 60°C of electronic sensors in this class — reflects the E2E series' design for industrial environments that include cold storage facilities, dış mekan tesisatları ve yüksek ortam sıcaklıklarında çalışan işlem ekipmanları.

Sık Sorulan Sorular

S1: E2E-X18MY1-M1 (NO) ve E2E-X18MY2-M1 (NC) arasındaki fark nedir?

Her ikisi de aynı algılama mesafesine, güç kaynağı voltajına ve elektrik özelliklerine sahip M30 korunmasız AC 2 tel sensörleridir.

Y1 modeli (bu sensör) normalde açıktır. Bir hedef tespit edildiğinde çıkış açar.

Y2 modeli normalde kapalıdır. Hedef tespit edildiğinde çıkış anahtarları kapalıdır. Hedef varlık = çalıştırıcı enerjili (çoğu makine konum algısı) uygulamalar için Y1 seçin.Bir hedefin yok olduğu uygulamalar için Y2'yi seçin = çalıştırılan aktüatör (güvenlik kilitleri), tıkanıklık tespiti).

S2: E2E-X18MY1-M1 alüminyum, paslanmaz çelik veya diğer demir dışı metalleri tespit edebilir mi?

Sensör, tüm elektrikle iletken metallere tepki verir, ancak etkili algılama mesafesi demir dışı malzemeler için azaltılır.Alüminyum ve paslanmaz çelik, etkili mesafeyi yaklaşık olarak 6-8 mm'ye düşürür.Bakır daha da azaltır.

Hedef demirden olmayansa, montaj mesafesini belirtmeden önce, Omron'un E2E serisi düzeltme faktörü verilerine göre bu belirli malzeme için mevcut algılama mesafesini doğrulayın.

S3: Sızıntı akımı 1.7mA'dır. Bu bir PLC girişinde yanlış bir çıkışa neden olabilir mi?

PLC girişinin minimum ON akım eşiğine bağlıdır. Eğer PLC giriş 2mA'da açılırsa ve sensörün OFF durumlu sensörden sızması 1.7mA ise,Girdi sınırın altında ve enerji vermez..

Bununla birlikte, düşük ON eşiği veya yüksek giriş impedansı olan PLC girişleri kısmen etkinleştirilebilir.PLC girişindeki bir yük direnci (tipik olarak 10kΩ ila 22kΩ) sızıntı akımını yönlendirir ve normal işleyişi etkilemeden yanlış tetiklemeyi önler.

S4: E2E-X18MY1-M1, metal bir koltukta doğrudan monte edilebilir mi?

Korunmasız bir sensör olarak, metal bir desteğe sıvı olarak monte edilmemelidir. Çevresi metali belirtilen radyal ve yan boşluklardan daha yakın olan metal, algılama mesafesini azaltır.

Omron'un E2E montaj talimatları sensörün algılama yüzü ile çevresindeki herhangi bir metal yüzey arasındaki asgari boşluğu belirtir.E2E-X18ME veya kalkanlı (eğlenebilir) türler, daha az algılama mesafesinde doğru seçimdir..

S5: E2E-X18MY1-M1'in yanıt süresi nedir?

AC yanıt frekansı 25 Hz'dir, bu da maksimum 40 ms'lik bir anahtarlama döngüsüne (20ms ON + 20ms OFF) karşılık gelir.

Bu, tipik endüstriyel taşıyıcılarda ve makine akslarında hedeflerin varlığını veya yokluğunu tespit etmek için yeterlidir.ama hızlı hareket eden nesneleri veya yüksek hızda dönen hedefleri saymak için uygun değildirYüksek frekanslı algılama gereksinimleri için, DC çıkış E2E varyantları (NPN ve PNP'de mevcut) 500Hz ila 1kHz aralığında tepki frekansları sağlar.
