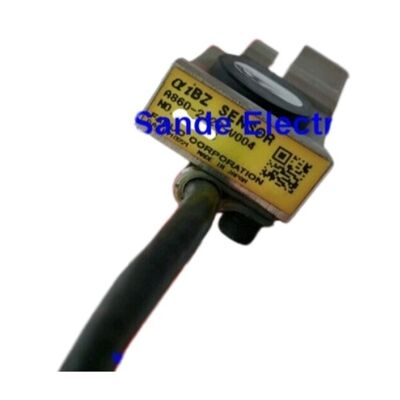

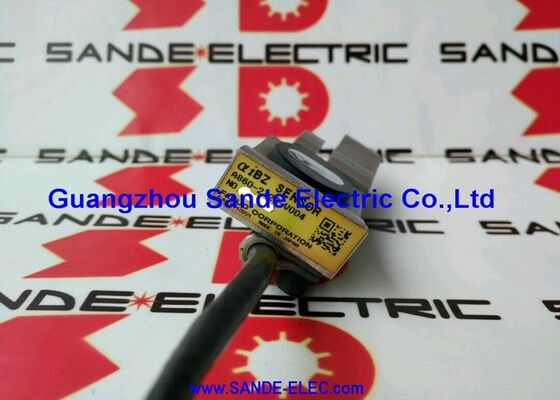

Yeni FANUC Sensörü A860-2120-V003 NIB Bir yıllık garanti A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 ∙ AiBZ Spindle Encoder Sensor with Mounting Ring ∙ Fanuc CNC Sistemleri için Yerleşik AC Spindle Motor Feedback

Parça numarası:A860-2120-V003

Seri:A860-2120

Üreticisi:Fanuc Corporation

Açıklama:AiBZ sensörü W/montaj halka

Uygulama:Fanuc yerleşik AC spindle motoru, konum ve hız geri bildirimi

Aşağıdakiler dahil:Sensör birimi + entegre montaj halkası

Durum:Yeni / Yenilenmiş

Genel bakış

BuFanuc A860-2120-V003Fanuc'un yerleşik AC spindle motor serisi için bir AiBZ kodlayıcı sensörüdür. Spindle sürücüsüne gerçek zamanlı rotor konumu ve hız verilerini veren algılayıcı cihaz.

Bu çeşit, montaj halkalarıyla birlikte geliyor.Bu, sensör bedenini motorun ton tekerleğine veya manyetik hedef pistine göre doğru radyal konumda sabitleyen hassas mekanik ara yüzüdür., doğru kodlayıcı okuması bağlı olan hava boşluğu ve hizalama belirlemek.

Fanuc'un yerleşik bir spindle motorunda, motor rotoru doğrudan makine spindle şaftına monte edilmiştir. Ortalık bir koplama, kemer veya ayrı bir motor ekseni yoktur.

Döner motorun rotoru ile doğru hareket eder.ve AiBZ sensörü, bu düzenlemeyi basit bir değişken hız sürücüsü yerine kapalı döngü servo eksi olarak işlev görmesini sağlayan konum geri bildirimi sağlar. yönelim kontrolü, C-eksen konturlama, dokunma döngüleri ve iplik kesme tüm bu geri bildirim döngüsünün düzgün çalışmasını gerektirir;bir arızalı veya bozuk AiBZ sensörü tüm bu spindle fonksiyonlarını aynı anda devre dışı bırakır.

A860-2120-V003'ü V004 varyantından ayıran (montaj halkasını atlayan) donanım eksikliği.Montaj halkasına sahip olmak kaynak ve montaj değişkenini ortadan kaldırır.: Sensörle birlikte verilen halka sensör vücudunun mekanik toleranslarına eşleştirilir, bu da montaj edilmiş birimin ışıltı veya doğaçlama aralıklayıcı donanım olmadan hava boşluğu özelliklerine uyduğunu sağlar.

Ana Özellikler

Fanuc Spindle Motorlarında AiBZ Kodlayıcı Teknolojisi

AiBZ işareti, αi serisi yerleşik spindle motorlarında kullanılan mutlak kapasiteli artan kodlayıcı sensör için Fanuc'un isimlendirme sözleşmesidir. "Ai" kısmı motor serisini tanımlar;"BZ" eklentisel impuls çıkış kanallarına atıfta bulunarak kodlayıcı arayüzünü tanımlar., B faz kare) ve Z mutlak referans konumunu belirleyen devrim başına bir kez sıfır dürtüsü.

Her güçlendirme sırasında, spindle kontrolü kodlayıcıyı, referansı bulmak için spindle'i bir yönelim hareketi ile döndürerek Z darbesini arayarak başlatır.Sürücü, bir dönüş içinde tam akım pozisyonunu bilir., ve A/B ek sayım bu noktadan itibaren izlemeyi sürdürür.Bu başlatma sırası, makine çalışmaya hazır olmadan önce başarıyla tamamlanması gereken "spindle yönelimi" işlevidir..

Algılayıcı, motor şaftında veya ona monte edilmiş bir ton tekerleğinde fiziksel bir kalıp ̇ manyetik veya optik bir hedef yolu ̇ tespit eder.

Sensör yüzü ve hedef yolu arasındaki hava boşluğu sinyal amplitubasını ve görev döngüsünü belirler.Döner hedefle mekanik temas mümkündür.Eğer boşluk çok büyükse, sinyal amplitudu alıcı eşiğinin altına düşer ve sürücü pozisyonunu kaybeder.A860-2120-V003'teki montaj halkası, kurulumun bir parçası olarak bu boşluğu doğru bir şekilde belirler..

CNC Spindle Kontrolündeki Rol

Döner sürücü, AiBZ kodlayıcı geri bildirimini CNC programının komuta ettiği işletim moduna bağlı olarak birkaç farklı şekilde kullanır.Hız kontrol modunda düz kesim için varsayılan geçer kodlayıcı sürücünün hız düzenleyicisine hız geri bildirimi sağlar, değişken kesme yüklerine karşı programlanmış RPM'yi korur.

Döner yönlendirme modunda, tahrik pozisyon kontrol moduna geçiyor ve Z darbesini ve artış pozisyonunu kullanıyor. Döner, alet değişimi için programlanmış açısal durma konumuna getirmek için.

C ekseninde veya dokunma modunda, CNC, tüm konum geri bildirim döngüsünün aktif olmasını gerektiren interpolasyon hesaplamalarında spindle konumunu bir servo eksen olarak kullanır.

Fanuc 0i/30i kumandasındaki CNC ′′ AL-300 serisindeki herhangi bir kodlayıcı ile ilgili alarm, spindle kodlayıcı devresine işaret ederek genellikle sensörü, kabloyu,ya da amplifier'in kodlayıcısı alıcı devre.

A860-2120-V003, orijinal montaj halkasının makinede hala işlevsel olduğu A860-2120 sensör serisindeki sensör spesifik arızaları için doğru yedek parçadır.

Kurulum ve Uyumluluk

The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.

Motorun model tanımı ve makine üreticisinin belgeleri, A860-2120 sensör serisinin belirli spindle motor varyantı için doğru eşleşme olup olmadığını belirler.

Montaj, motorun sensör boşluğuna erişimi gerektirir, tipik olarak spindle kartuşunun arkasından ve arızalı sensörü çıkarmayı içerir.A860-2120-V003'ü montaj halkasıyla sensör evine yerleştirmek, hava boşluğunu doğrulamak ve kodlayıcı kablosunu yeniden bağlamak.

Yeniden montaj edildikten sonra, makineyi üretime döndürmeden önce Z darbesinin doğru tespit edildiğini doğrulamak için fırça bir yönelim hareketi tamamlamalıdır.

Sık Sorulan Sorular

S1: A860-2120-V003 ile A860-2120-V004 arasındaki fark nedir?

V003 montaj halkasını içerir; V004 içermez. Her ikisi de A860-2120 serisinden aynı sensör elemanıdır ve aynı AiBZ pozisyon geri bildirim fonksiyonuna hizmet eder.

Kurulu sensördeki orijinal montaj halkası sağlam ve hasarlı değilse,V004 maliyetli bir sensör değiştirme sağlar mevcut halka makine kalır ve yeni sensör elemanı ona monte edilir.

Montaj halkası hasar gördüğünde, aşındığında veya kullanılamaz olduğunda, V003 sensöre eşleşen yeni bir halkasıyla tam montajı sağlar.

S2: Hangi CNC alarmları AiBZ sensörünün arızasını gösterir?

Fanuc Serisi 0i, 30i, 31i ve 32i kumandalarında, spindle kodlayıcı alarmları tipik olarak operatör panelinde gösterilen SP-xxxx alarm kodları olarak görünür.Sensör geri bildirimi ile ilgili yaygın kodlar arasında SP-9001 (spindle kodlayıcı bağlantısı kesilmesi) bulunur., SP-9002 (spindle kodlayıcı sinyal hatası) ve SP-9xxx aralığında benzer kodlar.

CNC'nin alarm geçmişi ve spindle amplifikatörünün teşhis LED'si hem kodlayıcı geri bildirim devresine işaret edebilir.Motor ve amplifikatör uçlarındaki kodlayıcı kablo bağlantısının temiz ve tamamen açık olduğunu kontrol edin..

S3: A860-2120-V003'ü kurarken hava boşluğu nasıl ayarlanır?

A860-2120-V003'teki montaj halkası, hava boşluğunu mekanik olarak ayarlar.Sensör yüzü ile dönen şaft üzerindeki manyetik hedef arasındaki gerçek boşluk, halka geometrisinin ve şaft-evi boyutunun kombinasyonu ile belirlenir.

Kurulumdan sonra, CNC'nin teşhis ekranındaki spindle kodlayıcı sinyalini yavaş bir yönelim hareketi sırasında izleyerek ve Z darbesinin temiz alındığını doğrulayarak doğru çalışmayı doğrulayın.

S4: A860-2120-V003 tüm Fanuc αi yerleşik spindle motorlarıyla uyumlu mu?

A860-2120 sensör serisi, Fanuc'un yerleşik spindle motor modelleri için tasarlanmıştır.Fanuc'un her motor modeli için fiyonk motor belgelerinde uyumlu sensör parça numarası belirtilmektedir.

Yanlış sensör serisini kullanmak ′′ farklı fiziksel boyutlar ′′ yanlış hava boşluğu, mekanik müdahale veya uyumsuz sinyal seviyeleri riski içerir.Her zaman motorun isim plakası veya Fanuc'un spindle motor yedek parçaları listesine karşı sensör parça numarasını onaylayın sipariş vermeden önce.

S5: AiBZ sensörünün kullanım ömrü nedir ve ne zaman proaktif olarak değiştirilmelidir?

Fanuc, AiBZ sensörleri için sabit bir zaman temelli değiştirme aralığı yayınlamıyor; arıza durumunda veya teşhissel kanıtlar bozulma gösterdiğinde değiştirilmektedir.Makine alet ortamlarındaki sensörler titreşimden kaynaklanan aşınmayı toplar, ısı döngüsü ve soğutucu su kirliliği yıllarca hizmet.

Önleyici bir değiştirme politikası spindle motor bileşeninin planlı bir tadilatı sırasında sensörü değiştirmek çift veya üç vardiya çalışan makineler için makuldür,Planlanmamış spindle durma süresi yüksek üretim etkisi gösterdiğinde.
