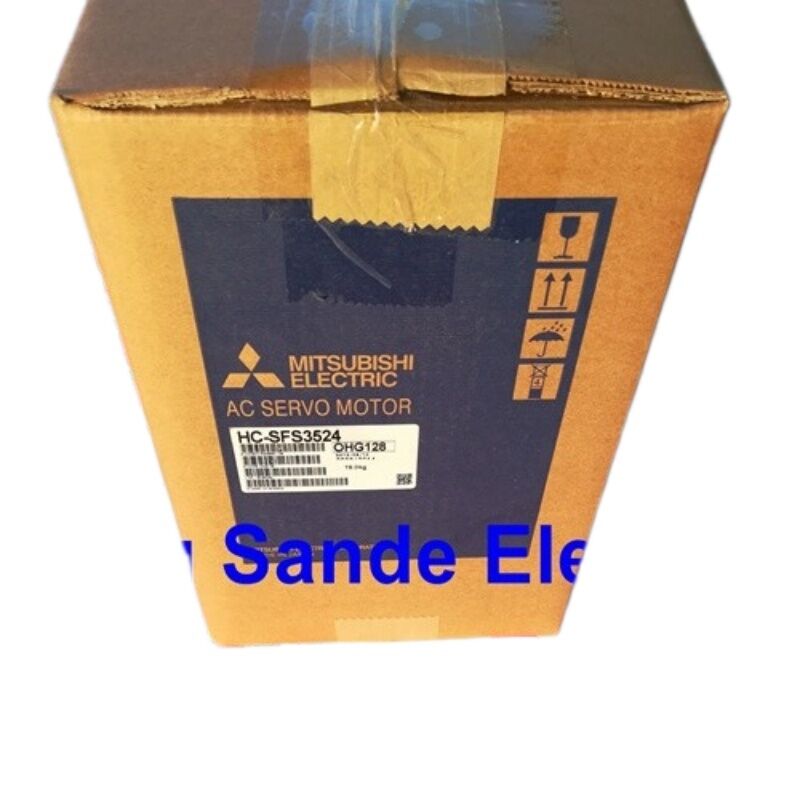

Mitsubishi HC-SFS3524 (HCSFS3524) — MELSERVO J2S 3.5kW AC Servo Motor, 400V Sınıfı, Düz Şaft, IP65

Parça Tanımlama

Parça Numarası: HC-SFS3524 (HCSFS3524)

Seri: Mitsubishi MELSERVO-J2S — HC-SFS Serisi

Sınıflandırma: Orta Ataletli, Orta Kapasiteli AC Fırçasız Servo Motor

Voltaj Sınıfı: 400V (200V'luk eşdeğeri HC-SFS352'den ayırt etmek için)

Farklı Bir Servo Motor Sınıfı

Endüstriyel otomasyondaki çoğu servo motor, kilovat altı aralıkta çalışır — nispeten mütevazı tork talepleriyle bilyalı vidaları, konumlandırma tablolarını ve döner indeksleyicileri süren kompakt üniteler. Mitsubishi HC-SFS3524 o motor değil. 3.5kW sürekli çıkış ve 16.7 Nm nominal tork ile bu, gerçek yükleri taşıyan eksenler için üretilmiş bir makine aleti sınıfı servo motordur: ağır freze aynası arabaları, büyük döner iş tutma tabloları, çok paletli transfer sistemleri ve konumlandırma doğruluğu ile sürekli tork çıkışının her ikisinin de önemli olduğu pres freni şekillendirme eksenleri.

HC-SFS serisi, Mitsubishi'nin MELSERVO J2S ürün gamında belirli ve kasıtlı bir konuma sahiptir. HC-KFS ve HC-MFS serilerinin ultra düşük ve düşük ataletli uygulamalar için optimize edildiği yerlerde, hızlı nokta-nokta döngüleriyle, HC-SFS orta ataletli bir tasarımdır — minimum ataletle maksimum ivme tepkisi yerine değişken yük altında kararlı ve pürüzsüz sürekli tork iletimi için ayarlanmış bir tasarım. Yük atalet oranının doğal olarak motora göre daha yüksek olduğu uygulamalar için, SFS serisinin rotor tasarımı, yüksek ataletli bir yüke karşı savaşan düşük ataletli bir motordan daha iyi kapalı döngü kararlılığı ve daha sessiz çalışma sağlar.

Parça numarasındaki "24", bunun 400V besleme sınıfı varyantı olduğunu belirtir — 200V AC ile çalışan HC-SFS352'nin elektriksel olarak eşdeğer karşılığıdır. İki motorun her şeyi mekanik ve manyetik olarak aynıdır; nominal tork, hız aralığı, enkoder, flanş boyutu ve koruma derecesi aynıdır. 400V'luk versiyon, sadece çift besleme voltajında yarı yarıya akım çeker (8.6A'ya karşılık 17A nominal) — özellikle Avrupa ve Asya endüstriyel tesislerindeki 400V üç fazlı altyapının standart olduğu kurulumlar için pratik bir husustur.

Teknik Özellikler

Tork-Hız İlişkisi: Sayıların Pratikte Anlamı

16.7 Nm'lik nominal tork, bu motorun sürekli olarak sağladığı değerdir — tam bir üretim döngüsü boyunca termal aşırı yüklenme olmadan sürdürebileceği sürekli çıkış. 50.1 Nm olan maksimum anlık tork, motorun kısa süreler için üretebileceği zirve değerdir: eksen başlangıcındaki ivmelenme patlamaları, konuma yavaşlama ve kesme girişindeki kısa aşırı yüklenmeler.

Bu iki rakam arasındaki oran — yaklaşık 3:1 — HC-SFS serisi tasarımının karakteristik özelliğidir. Bu, makul bir görev döngüsüne sahip herhangi bir konumlandırma hareketi için motorun sürekli nominal torkunun neredeyse üç katı hızda ivmelenebileceği, yani dinlenme halinden besleme hızına ve tekrar dinlenmeye geçme süresini kısaltacağı anlamına gelir. Pratik sonuç, daha düşük ataletli bir motorun çalışma kararlılığını feda etmesini gerektirmeden hızlı eksen yerleşimidir.

2.000 rpm nominal hızda, bu motor yüksek hızlı iş mili uygulamaları için değil, bilyalı vidalara ve dişli tahriklerine doğrudan kuplaj için optimize edilmiştir. Tipik bir kurulum, HC-SFS3524'ü doğrudan 10mm veya 20mm hatveli bir bilyalı vidaya bağlayabilir: 2.000 rpm'de, bunlar sırasıyla 20 m/dak ve 40 m/dak doğrusal seyahat hızları üretir — orta formatlı makine aletlerinin hızlı travers aralığına tam olarak uyar.

400V Sınıfı — Pratik Etkileri

HC-SFS3524 (400V) ve HC-SFS352 (200V) arasındaki seçim bir performans sorunu değildir — her ikisi de aynı mekanik çıkışı sağlar. Bu bir altyapı sorunudur.

Üç fazlı 400V besleme, AB'de, Asya'nın büyük bir bölümünde ve diğer bölgelerdeki birçok modern endüstriyel tesiste standart şebeke voltajıdır. 3.5kW servo eksenlerini 200V yerine 400V beslemeden çalıştırmak, tam yükte besleme akımının kabaca yarıya indiği anlamına gelir, bu da motor güç kablo demetinde daha küçük kablo kesitlerinin kullanılmasına olanak tanır ve sürücü kabini ile makine ekseni arasındaki uzun kablo hatlarındaki direnç kayıplarını azaltır. Birden fazla HC-SFS3524 motorunun aynı anda çalıştığı çok eksenli makinelerde, kümülatif kablo boyutlandırma faydası anlamlı hale gelir.

Karşılık gelen 400V servo amplifikatörü — MR-J2S-350A4 (genel amaçlı arayüz) veya MR-J2S-350B4 (SSCNET veri yolu arayüzü) — aynı 400V üç fazlı beslemeden güç çeker, böylece tüm sürücü zincirini tesisin güç altyapısıyla tutarlı hale getirir, voltaj düşürücü transformatörlere gerek kalmadan.

Uyumlu Servo Amplifikatörler

Dört amplifikatör varyantının tamamı 400V sınıfında 3.5kW olarak derecelendirilmiştir. SSCNET veri yolu B4 varyantı, tüm servo eksenlerinin bireysel darbe treni kabloları yerine yüksek hızlı fiber optik SSCNET ağı üzerinden iletişim kurduğu Mitsubishi Q serisi veya A serisi Hareket Kontrol Cihazı çalıştıran makineler için standart seçimdir. A4 genel amaçlı varyantı, darbe treni veya analog hız/tork komutlarını kabul eder ve bağımsız veya Mitsubishi olmayan kontrolör yapılandırmaları için uygundur.

Bu Motorun Kullanıldığı Yerler

CNC işleme merkezi ana eksenleri. HC-SFS3524, orta ve büyük dikey işleme merkezlerindeki X/Y/Z eksenleri için uygun tork ve hız sınıfında yer alır — 400mm × 800mm ve üzeri tabla boyutlarına sahip makineler, eksen sürücü ataletinin önemsiz olmadığı ve kesme yükü altındaki sürekli torkun hızlı travers hızı kadar önemli olduğu makineler.

Yatay işleme merkezi palet ve döner eksenleri. Palet indeksleme, tombstone tipi dördüncü eksen sürücüleri ve büyük döner tabla konumlandırma eksenleri, sabitlenmiş konumlarda sürekli tork ve hassas yerleşim gerektirir. Orta ataletli SFS tasarımı, bu eksenlerin ihtiyaç duyduğu yük kararlılığını sağlar ve 17-bit mutlak enkoder, her palet transferi veya vardiya başlangıcından sonra sıfırlama döngüsü gerekmediği anlamına gelir.

Pres freni ve bükme makinesi arka dayama sürücüleri. Arka dayama eksenleri, şekillendirme darbesine karşı ağır arka dayama noktalarını doğru bir şekilde konumlandırmalı, ardından bükümler arasında geri çekilmeli ve yeniden konumlandırılmalıdır. 16.7 Nm sürekli tork ve sağlam bir 176mm flanş kombinasyonu, bu tür görevler için mekanik temeli sağlar.

Endüstriyel robot eklemleri ve portal eksenleri. Yüksek yüklü robot bilek ve omuz eklemleri ve işlem istasyonları arasında ağır iş parçalarını taşıyan portal transfer sistemleri, HC-SFS3524'ün tork zarfına iyi uyar. 400V besleme sınıfı robot altyapısında standarttır.

Transfer makineleri ve çok istasyonlu indeksleme hatları. Shuttle veya döner indeksleme mekanizmalarına sahip transfer makineleri, bir üretim vardiyası boyunca ağır fikstürleri tekrar tekrar hızlandırması ve yavaşlatması gereken eksenler kullanır. SFS serisinin sürekli görev altındaki termal toleransı, bu sınıf işler için pratik bir seçim olmasını sağlar.

Mutlak Enkoder: Sıfırlama Yok, Her Başlangıç

HC-SFS3524'e entegre edilmiş 17-bit mutlak enkoder, MR-J2S-350A4/B4 amplifikatöründeki pil yedeği aracılığıyla güç döngüleri boyunca konum verilerini saklar. Makine yeniden başladığında — vardiya molası, planlı bakım veya plansız bir güç kesintisinden sonra — her servo eksen nerede olduğunu hemen bilir. Kontrolörün, makine otomatik çalışmaya devam etmeden önce referans dönüş dizilerini çalıştırmasına gerek yoktur.

Bir işleme merkezi veya transfer hattındaki 3.5kW'lık bir eksen için bu, marjinal bir kolaylık değildir. Büyük bir eksendeki bir referans dönüş döngüsü, eksen seyahatine ve arama hızına bağlı olarak 30–90 saniye sürebilir. Bunu çok eksenli bir makinenin tüm eksenlerine çarptığınızda, her başlangıçta — veya bir vardiya sırasında her güç geri yükleme olayında — kaydedilen zaman, haftalar ve aylar boyunca üretimde hızla birikir.

Mutlak konum, amplifikatördeki standart bir 3.6V lityum pil tarafından korunur. Mitsubishi, voltajın saklama eşiğinin altına düşmesini önlemek için pili yaklaşık üç yıllık bir döngüde değiştirmeyi önerir. Amplifikatör, voltaj kritik noktaya ulaşmadan önce bir pil uyarısı verecek ve planlı değişim için önceden bildirim sağlayacaktır.

HC-SFS35 Ailesi: Varyant Referansı

Tüm varyantlar aynı tork, hız, enkoder ve flanş özelliklerini paylaşır. Sonek yapısı tutarlı bir deseni izler: "24" 400V sınıfını belirtir; "B" elektromanyetik freni belirtir; "K" anahtar yuvası şaftını belirtir.

Taşıma, Kurulum ve Depolama

Yüke kuplaj. HC-SFS3524, anahtar yuvası olmayan düz bir şaft kullanır. Bir bilyalı vidaya veya dişli tahrikinize kuplaj, anahtarlı bir düzenek yerine sürtünme kenetli tip bir şaft kuplajı gerektirir. Kuplaj arayüzündeki salgı, son sıkmadan önce doğrulanmalıdır — SFS serisi için Mitsubishi'nin kurulum kılavuzu, bilyalı vida şaftı salgısının motor kuplajında 0.01mm veya daha az tutulması gerektiğini belirtir, bu da motorun ön yatağında periyodik radyal yüklenmeyi önler.

Montaj yönü. Motor herhangi bir yönde monte edilebilir. Şaft ucu yukarı bakarken, Mitsubishi'nin kullanım kılavuzu, zamanla yağın veya kesme sıvısının şaft boyunca aşağı doğru izleyerek yağ keçesini geçip yatak muhafazasına girmesini önlemek için bir conta veya bariyer sağlanmasını önerir.

Kablo yönlendirme. Konnektörlere ulaşmadan önce motor güç kablosunu ve enkoder kablosunu aşağı doğru bir damla döngüsü ile yönlendirin. Bu, kablo ceketi boyunca kılcal etkiyle konnektör gövdesine sıvı yönlendirilmesini önler. IP65 derecesi, yalnızca motor gövdesine değil, doğru konnektör bağlantısına bağlıdır.

Depolama. Bakım yedekleri olarak tutulan yeni üniteler, yoğuşma riski olmayan, -15°C ile +70°C arasındaki iç mekanlarda saklanmalıdır. Yatak gresi dağılımını korumak için uzun süreli depolama sırasında motor şaftı her üç ila altı ayda bir birkaç devir manuel olarak döndürülmelidir. İki yıldan fazla depolanan üniteler, kurulumdan önce bir enkoder sinyali kontrolünden geçirilmelidir.

SSS

S1: HC-SFS3524 ile HC-SFS352 arasındaki fark nedir ve aynı makinede birbirinin yerine kullanılabilirler mi?

HC-SFS3524 ve HC-SFS352, mekanik ve manyetik olarak aynı motorlardır — aynı 3.5kW çıkış, aynı 16.7 Nm nominal tork, aynı 2.000 rpm nominal hız, aynı 17-bit enkoder, aynı 176×176mm flanş, aynı IP65 derecesi. Tek belirgin fark besleme voltajı sınıfıdır: HC-SFS352 200V AC sınıfı beslemede çalışır, HC-SFS3524 ise 400V AC sınıfı (380V–480V üç fazlı) için derecelendirilmiştir. Servo amplifikatörün yeni besleme voltajı sınıfına uyacak şekilde değiştirilmesi olmadan birbirinin yerine kullanılamazlar. 200V sınıfı bir MR-J2S-350A amplifikatörü ile eşleştirilmiş bir HC-SFS3524 çalışmayacaktır — amplifikatör de 400V sınıfı varyantı (MR-J2S-350A4 veya eşdeğeri) olmalıdır. Bir voltaj sınıfı için özel olarak kablolanmış makinelerde, ikisi arasında geçiş yapmak, tüm sürücü sisteminin — amplifikatör, güç kaynağı ve kablolama — yeni motorun voltaj derecesiyle tutarlı olduğunu doğrulamayı gerektirir.

S2: HC-SFS3524 ile hangi Mitsubishi servo amplifikatörleri uyumludur ve SSCNET veri yolu varyantı farklı motor kurulum parametreleri gerektirir mi?

HC-SFS3524, MR-J2S-350 amplifikatör ailesinin tüm 400V sınıfı varyantlarıyla uyumludur: MR-J2S-350A4 (genel amaçlı analog/darbe arayüzü), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (dahili konumlandırma) ve MR-J2S-350CL4 (tam kapalı döngü). SSCNET veri yolu B4 varyantı için motor, ilk başlatma sırasında enkoder iletişimi yoluyla amplifikatör tarafından otomatik olarak tanımlanır, doğru motor tipi parametresi (parametre No. 0) onaylandığında. Servo kazanç ayarları, elektronik dişli oranları ve mutlak konum parametreleri, sürücü arayüzü darbe treni (A4) veya SSCNET (B4) olsun, aynı şekilde yapılandırılır. Her ikisi için de ortak temel devreye alma adımı, ilk bağlantıdan sonra servo parametre başlatmasını gerçekleştirmek ve ardından eksende bir referans ev konumu oluşturulduktan sonra mutlak konum sayacını doğrulamaktır.

S3: HC-SFS3524'ün anahtar yuvası olmayan düz bir şaftı var. Bir bilyalı vida tahriki için hangi kuplaj düzenlemesi kullanılmalıdır ve rijit bir kuplaj kullanılırsa ne olur?

HC-SFS serisi için Mitsubishi'nin kendi kullanım kılavuzu, motor şaftı ile bilyalı vida arasında rijit bir kuplaj kullanılmasını açıkça uyarmaktadır. Rijit bir kuplaj, herhangi bir hizasızlığı — eksenel, radyal veya açısal — doğrudan hem motorun ön yatağına hem de bilyalı vidanın destek yatağına periyodik bir yük olarak iletir. Kurulum sırasında gözle görülmeyen küçük bir hizasızlık bile yatak servis ömrünü önemli ölçüde azaltabilir ve servo döngüsünde hız gürültüsü olarak görünen enkoder sinyalinde periyodik bir dalgalanma oluşturabilir. Doğru çözüm, küçük hizasızlıkları giderirken torku boşluksuz ileten esnek bir kuplajdır. Çeneli tip, disk tipi veya körüklü tip servo kuplajlar yaygın olarak kullanılır. Belirli bir uygulamada sertlik nedenleriyle rijit bir kuplaj kullanılması gerekiyorsa, Mitsubishi, son montajdan önce kuplaj arayüzündeki bilyalı vida şaftı salgısının 0.01mm veya daha az olarak doğrulanmasını gerektirir — bu, görsel inceleme yerine uygun kadran göstergesi kontrolü gerektiren bir hassasiyet seviyesidir.

S4: Bu motor üretimden kaldırılmış olarak listeleniyor. Yeni-eski stok hala orijinal Mitsubishi Electric ürünü mü ve alıcılar satın almadan önce neyi doğrulamalıdır?

Evet — yeni-eski stok üniteleri, orijinal spesifikasyona göre Japonya'da üretilmiş orijinal Mitsubishi Electric ürünleridir. "Üretimden kaldırıldı", Mitsubishi'nin J2S serisinde yeni üniteler üretmediği anlamına gelir, mevcut envanterin herhangi bir şekilde düşürülmüş veya sahte olduğu anlamına gelmez. Satın alırken pratik hususlar basittir: ünitenin orijinal Mitsubishi Electric ambalajında geldiğini onaylayın, etiketin doğru parça numarasını (HC-SFS3524, HC-SFS352 veya HC-SFS3524B gibi bir varyant değil) gösterdiğini doğrulayın ve tedarikçiyle ünitenin uygun koşullarda saklandığını onaylayın. En güvenilirlik açısından hassas uygulamalar için, alıcılar ayrıca tedarikçiden sevkiyat öncesinde temel bir fonksiyon testi yapmasını isteyebilirler — enkoder iletişiminin aktif olduğunu, yalıtım direncini spesifikasyona uygun olduğunu ve depolama hasarının fiziksel belirtisi olmadığını doğrulama. HC-SFS3524'ün kritik makine eksenlerinde kullanılan ağır hizmet tipi bir motor olduğu göz önüne alındığında, bu düzeyde teslimat öncesi doğrulama makul bir önlemdir.

S5: Bir makine eksenindeki HC-SFS3524 motoru değiştirildikten sonra, servo sürücü mutlak konum kaybı alarmı görüntülüyor. Normal çalışmayı geri yüklemek için doğru prosedür nedir?

Motor değişimi sonrası mutlak konum kaybı alarmı beklenir ve normaldir — yeni motor veya amplifikatörde bir sorun olduğunu göstermez. Alarm, yeni motordaki 17-bit enkoderin henüz makinenin mekanik sıfır noktasına göre referans konumunu belirlememiş olması nedeniyle oluşur. Bunu temizleme ve mutlak konum çalışmasını geri yükleme prosedürü, makine üreticilerinin uygulamaları arasında biraz farklılık gösterir, ancak genel sıra şöyledir: önce eksenin güvenli bir şekilde hareket edebileceğinden emin olun; alarmı onaylayın ve kontrolü manuel (JOG) moda geçirin; ekseni makinenin referans (ev) noktasına veya sıfır işaretine, ister mekanik bir datuma görsel referansla ister makine üreticisi tarafından tanımlanan kontrollü bir referans dönüş işlemiyle taşıyın; kontrolördeki konumu onaylayın; ve ardından makine sıfır referansı olarak mevcut enkoder sayımını yazmak için CNC veya PLC'de mutlak konum ayarlama komutunu çalıştırın. Bu referans oluşturulduktan sonra, alarm temizlenecek ve mutlak enkoder, tekrarlanmasını gerektirmeden sonraki tüm güç döngülerinde konumu koruyacaktır. Konum ayarlama adımı için belirli parametre veya ekran, eksenin makine üreticisinin bakım kılavuzunda belgelenmiştir.
