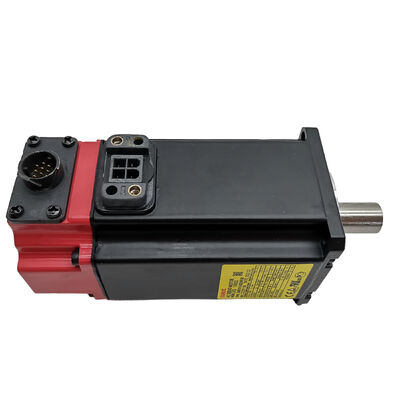

FANUC A06B-0116-B275#0008 — Beta βM1/4000 AC Servo Motor, Düz Şaftlı, Kamalı ve Frenli

Genel Bakış

Parça Numarası: A06B-0116-B275#0008 (A06B0116B275#0008)

Tam Açıklama: AC Servo Motor βM1/4000 — Düz Şaftlı, Kamalı, Tutma Frenli, bA64b Kodlayıcı

Seri:FANUC Beta (β) Serisi AC Servo Motor

Model Tanımı: βM1/4000

Motor, Basit Bir Dille Anlatımı

FANUC A06B-0116-B275#0008 FANUC'un Beta (β) serisinden kompakt, fırçasız bir AC servo motordur — FANUC'un özellikle takım tezgahlarında ve endüstriyel konumlandırma ekipmanlarında uygun maliyetli, yüksek güvenilirlikli eksen tahriki için tasarladığı ürün grubudur. Bu özel ünite βM1/4000 modelidir: yaklaşık 1 Nm nominal tork, 4.000 rpm maksimum hız ile.

#0008'i A06B-0116 ailesindeki diğer varyantlardan ayıran şey, donanım özelliklerinin birleşimidir: doğrudan mekanik kuplaj için kamalı düz şaft, dinlenme halindeyken konumsal tutma için yaylı tutma freni ve kapalı döngü konum ve hız geri bildirimi için bA64b mutlak enkoder(enkoder parça numarası A860-0374-T303). Bu üç unsur bir araya geldiğinde, bu motor yerçekimi yükünün tahrik gücüne dayanmadan tutulması gereken dikey veya eğimli eksenler ve mutlak konum tutmanın bir güç döngüsünden sonra referans alma döngülerini ortadan kaldırdığı yerler için ideal bir seçimdir.

FANUC, Beta serisini Alpha (α) serisi motorlardan farklı bir felsefe üzerine inşa etti. Alpha serisi, takım tezgahı taleplerinin üst ucunda en yüksek dinamik performansı hedeflerken, Beta serisi daha hafif hizmet besleme ekseni uygulamalarında basitliği, kompaktlığı ve güvenilir çalışmayı önceliklendirir — çok eksenli işleme merkezleri, küçük CNC tornalar, delme ekipmanları, kılavuz çekme üniteleri ve mütevazı torklu, hızlı yanıt veren bir eksen tahrikinin tam olarak ihtiyaç duyulan şey olduğu benzer makine türleri. βM1/4000, bu ürün grubundaki en küçük motorlardan biridir ve düşük ataleti, hızlı konumlandırma döngülerinde hızlı ivmelenme tepkisine katkıda bulunur.

Teknik Özellikler

Fren: Nasıl Çalışır ve Neden Önemlidir

A06B-0116-B275#0008 üzerindeki tutma freni yaylı ve elektrikle serbest bırakılan — yani 24V DC beslemesi kesildiğinde otomatik olarak devreye girer ve güç uygulandığında devre dışı kalır. Bu, arıza güvenli bir tasarımdır: servo gücü kesilirse, acil durdurma tetiklenirse veya makine beklenmedik bir şekilde güç kaybederse, fren aktif bir komut olmadan ekseni hemen kilitler.

Bu, motoru aşağıdaki uygulamalar için uygun hale getirir:

• Dikey Z ekseni uygulamaları, iş mili kafasının, takımın veya iş parçasının ağırlığının, tahrik enerjisi kesildiğinde mekanik bir kilit olmadan eksenin kaymasına veya düşmesine neden olabileceği yerlerde
• Eğimli veya açılı eksenler, özellikle yerçekimi bileşenlerinin hareket yönü boyunca etki ettiği çok eksenli makinelerde
• Takım değiştirme, prob çalıştırma veya iş parçası sıkıştırma sırasında konumsal tutma gerektiren uygulamalar, kesme dışı bir aşamada eksen hareketinin hatalara veya hasara neden olabileceği yerlerde

Kurulum için önemli bir nokta: fren bobini endüktiftir ve kabinetin içine bir aşırı gerilim emici takılmalıdır 24V DC fren beslemesinin anahtarladığı noktada. Uygun derecelendirilmiş bir emici olmadan, fren bobini devre dışı bırakıldığında oluşan voltaj ani yükselmesi anahtarlama cihazına zarar verebilir veya yakındaki elektroniklere müdahale edebilir. Bu, fren donanımlı tüm servo motorlar için standart bir FANUC gereksinimidir.

Kodlayıcı: bA64b Mutlak Enkoder

A06B-0116-B275#0008'e takılı olan enkoder bA64b — FANUC'un Beta motor ailesi için mutlak dijital seri enkoderi, devir başına 64.000 darbe çözünürlüğe sahip. Artımlı enkoderlerin aksine, makine her açıldığında bir referans dönüşü (referans alma) döngüsü gerektirir, bA64b güç döngüleri boyunca mutlak konumu korur. CNC, sistem çevrimiçi olduğu anda her eksenin tam olarak nerede olduğunu bilir, referans alma dizisi gerekmez.

Bu, üretim ortamlarında en çok önem taşır. Her referans alma döngüsü zaman alır — tipik olarak eksen başına 30 ila 60 saniye, seyahat hızına ve eksen yapılandırmasına bağlı olarak. Üç veya dört Beta ekseni bA64b enkoderi çalıştıran bir makine, yeniden başlatma, güç kesintisi veya kontrollü bir kapanmadan hemen sonra üretken kesmeye devam edebilir. Tam bir üretim vardiyası boyunca kümülatif zaman tasarrufu ölçülebilirdir.

Mutlak konum, amplifikatör veya CNC'de yerleşik olan yedekleme fonksiyonu kullanılarak korunur. Motorun kendisinde pil bulunmaz — koruma devresi sürücü tarafında bulunur, bu da motor değişimi basitleştirir çünkü enkoder, bir değişim sırasında kaybolacak makineye özgü veri taşımaz.

Uyumlu Amplifikatörler ve CNC Kontrolleri

A06B-0116-B275#0008, FANUC'un Beta servo ekosistemi içinde çalışır ve çok çeşitli FANUC amplifikatörleri ve CNC platformlarıyla uyumludur:

Uyumlu Servo Amplifikatörler

Uyumlu CNC Kontrolleri

FANUC Serisi 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate ve Power Mate i.

Motor kimlik numarası, kurulumdan sonra CNC servo parametrelerinde doğru şekilde yapılandırılmalıdır. i-serisi kontrollerde, bu genellikle parametre yazma etkinleştirildiğinde (PWE = 1) servo ayar ekranı aracılığıyla yapılır, ardından standart FANUC servo parametre başlatma prosedürü izlenir. Motor kimliği, motor modeli tanımına (A06B-xxxx-Bxxx parça numarasının ortadaki dört rakamı) göre seçilir.

Bu Motor Nerede Kullanılır

βM1/4000 gövdesi ve çıkış özellikleri, belirli bir sınıf takım tezgahı uygulamalarına özellikle iyi uyar. Bazı tipik kurulumlar:

Küçük ve orta ölçekli işleme merkezleri — Beta M serisinin kompakt ayak izi, küçük dikey işleme merkezlerindeki ikincil eksenler için doğal bir eşleşmedir: dördüncü eksen, takım değiştirici tahriki, palet değiştirici konumlandırma veya yardımcı tabla hareketi. Tutma freni, bir indeks konumunun sürekli servo tork olmadan korunmasını sağlar, kesme dışı aşamalarda termal yükü azaltır.

CNC delme ve kılavuz çekme makineleri — Orta düzeydeki yüklerde hızlı Z ekseni döngüsü, βM1/4000'in tutarlı performans gösterdiği yerdir. Düşük atalet, motorun kapasitesinin ötesinde tepe torku gerektirmeden hızlı ivmelenmeyi destekler ve mutlak enkoder, her parti çalıştırmasının başında referans alma ek yükünü ortadan kaldırır.

Özel transfer hattı fikstürleri — Bir servo ekseninin bir fikstürü veya kelepçeyi iki sabit konum arasında hareket ettirdiği otomatik üretim hatlarında, hızlı 4.000 rpm hız yeteneği ile entegre fren ve mutlak konum tutma kombinasyonu, uzun üretim süreleri boyunca pratik ve güvenilirdir.

Çevresel ve yardımcı makine eksenleri — Talaş konveyör tahrikleri, döner tabla konumlandırma, soğutma sıvısı nozulu konumlandırma ve diğer yardımcı fonksiyonlar, ayrı bir sürücü ailesi eklemeden mevcut FANUC kontrol mimarisine temiz bir şekilde entegre olan kompakt, kendi kendine yeten bir servo motordan yararlanır.

Kurulum ve Bakım Notları

Şaft kuplajı. Kamalı düz şaft standart kamalı kuplajları kabul eder. Bir vidalı miline rijit bir kuplaj kullanırken, motor yataklarında periyodik yüke neden olabilecek ve erken aşınmaya ve enkoder gürültüsüne neden olabilecek kaçıklık 0,01 mm veya daha az olmalıdır.

Kablo yönlendirme. Motorun IP65 derecesi her yönden gelen su jeti sıçramasına karşı koruma sağlar, ancak konektör sızdırmazlığı, eşleşen konektörün tam olarak takılmış ve kilitlenmiş olmasına bağlıdır. Sıvının kablo boyunca konektör gövdesine akmasını önlemek için, enkoder kablosunu konektöre ulaşmadan önce aşağı doğru bir bükülme olan bir damla döngüsü ile yönlendirin.

Fren devresi. 24V DC fren beslemesini bir röle veya transistör çıkışı aracılığıyla, yalnızca bir mekanik anahtar aracılığıyla değil, kablolayın. Anahtarlama devresini korumak için bobin terminalleri boyunca bir geri besleme diyotu veya RC bastırıcı takın.

Depolama. Üniteler stokta tutuluyorsa, 10°C ile 30°C arasında, yoğuşma riski olmayan kuru bir iç ortamda saklayın ve titreşim olan yerlerden kaçının. Uzun süreli depolama için, yatak gresini yeniden dağıtmak ve düz noktaları önlemek için motor şaftı birkaç ayda bir elle çevrilmelidir.

SSS

S1: A06B-0116-B275#0008 ile A06B-0116-B275#7008 arasındaki fark nedir ve birbirinin yerine kullanılabilirler mi?

A06B-0116-B275#0008, kamalı düz şaftlı standart varyanttır, #7008 ise bazı tedarikçiler tarafından alternatif bir çapraz referans olarak listelenmiştir. Her ikisi de aynı temel motor özelliklerini paylaşır — βM1/4000 modeli, kamalı düz şaft, tutma freni ve bA64b enkoder. Pratikte, bu iki parça numarası birçok FANUC distribütörü ve servis kuruluşu tarafından işlevsel olarak eşdeğer olarak kabul edilir ve aynı motor, pazarlandığı yere veya orijinal olarak nasıl sipariş edildiğine bağlı olarak bu veya diğer tanımlayıcıyı taşıyabilir. Bir yedek ünite tedarik ediyorsanız, diğer özellikler (şaft tipi, fren, enkoder tipi) uygulama gereksinimlerinize uyduğu sürece her iki parça numarası da aynı makine kurulumuna hizmet edecektir. Tam donanım spesifikasyonunu doğrulamak için sipariş verirken her zaman tam son eki ve enkoder parça numarasını doğrulayın.

S2: Makinede bu motoru kullanan dikey bir eksen var. Servo parametre kurulumu ve devreye alma sırasında freni işleme için doğru prosedür nedir?

Dikey bir eksen üzerinde ilk devreye alma sırasında, sürücü etkinleştirildiğinde herhangi bir servo hareketi denemeden önce (fren bobinine 24V DC uygulayarak) fren manuel olarak serbest bırakılmalıdır, bu da servo parametre otomatik ayar dizisini içerir. Etkin bir frenle eksene sürüklemeye çalışmak, takip hataları oluşturacak ve kuplaja veya şafta zarar verebilir. FANUC i-serisi kontrollerde, PMC merdivenindeki fren serbest bırakma sinyal mantığını doğrulayın — fren, servo hazır (SRDY) sinyali onaylandığında ve sürücü etkinleştirme çıkışı aktif olduğunda serbest bırakılmalı ve sürücü devre dışı bırakıldıktan veya bir alarm oluştuktan kısa bir gecikme (tipik olarak 200–500 ms) içinde yeniden devreye girmelidir. Tam zamanlama parametreleri PMC'de ayarlanır ve eksenin fren devreye girdiğinde hareket etmemesini sağlamak için gerçek yük ile doğrulanmalıdır. Kabinet içindeki fren bobini terminalleri boyunca bir aşırı gerilim emici zorunludur; olmadan, anahtarlama geçişi aralıklı CNC alarmlarına veya kontak hasarına neden olabilir.

S3: A06B-0116-B275#0008'deki bA64b enkoder, mutlak konum tutma için pil gerektirir mi ve enkoder güç kaybederse ne olur?

Motorun içinde pil bulunmaz. bA64b enkoder için mutlak konum tutma, servo amplifikatör veya CNC birimi tarafından halledilir — ilgili yedekleme devresi sürücü elektroniğinde bulunur, motorda değil. Bu, motor değişimi için önemli bir pratik noktadır: bir A06B-0116-B275#0008 değiştirdiğinizde, enkoderin kendisi kaybolacak makine konumu verisi taşımaz. Bir motor değişiminden sonra, CNC tipik olarak o eksende bir referans konumu yeniden kurulmasını isteyecektir (makine bir mutlak konum kaybı alarmı gösterebilir, operatörün ekseni manuel olarak bir referans noktasına hareket ettirmesini ve konumu onaylamasını gerektirir). Bu tek seferlik referans ayarlandıktan sonra, normal mutlak çalışma devam eder. Belirli prosedür CNC modeline ve makine üreticisinin sıfır noktası ayarlama rutinini uygulamasına bağlı olarak değişir.

S4: A06B-0116-B275#0008, standart Beta SVU amplifikatörü yerine bir Alpha serisi SVM amplifikatörü tarafından sürülebilir mi?

Evet. FANUC'un Beta serisi motorları, βM1/4000 dahil, Beta SVU ailesinin yanı sıra Alpha SVM modül amplifikatörleriyle de uyumludur. SVM1-12 (A06B-6079-H101) ve 12A akım sınıfındaki SVM2 çift eksenli modüller, βM1/4000 ile yaygın olarak kullanılır. CNC servo parametrelerindeki motor kimlik numarası yapılandırması, sürücü Beta SVU veya Alpha SVM birimi olsun, aynı motor modeli için geçerlidir. Beta motorları Alpha amplifikatörlerle karıştırmak, bir entegratörün diğer eksenler için Alpha sürücü platformunu seçtiği ancak düşük torklu bir eksen için daha küçük Beta motor gövdesine ihtiyaç duyduğu makinelerde yaygın olarak kullanılan belgelenmiş ve desteklenen bir yapılandırmadır. Amplifikatörün akım derecesi hala motorun sürekli ve tepe akım gereksinimleri için uygun olmalı ve Beta ve Alpha motor konektörleri arasındaki kablo pin çıkışı farklılıkları, doğru adaptör kablosuyla veya amaçlanan amplifikatör için belirli kablo parça numarasını doğrulayarak ele alınmalıdır.

S5: Bu motorun onarım yerine değiştirilmesini gerektiren işaretler nelerdir ve bA64b enkoderinin saha onarımı pratik midir?

Bir A06B-0116-B275#0008'in onarılmak yerine değiştirilmesinin en yaygın nedenleri şunlardır: kablo incelemesi ve konektör yeniden takılmasından sonra temizlenmeyen, enkoder iletişim hatalarıyla ilgili kalıcı SV (servo) alarmları; bir çarpışma veya aşırı yükten kaynaklanan şaft, kamalı yuva veya gövdede fiziksel hasar; düşük yalıtım direnci ölçümüyle (tipik olarak FANUC motorları için 500V DC'de 1 MΩ'un altında endişe verici) teyit edilen sargı yalıtım arızası; ve frenin artık nominal torku tutmadığı veya bobinin açık devre olduğu fren arızası. bA64b enkoder disketinin veya elektroniğinin saha değişimi, hassas ekipman olmadan genellikle pratik veya önerilmez — enkoder, temiz oda koşulları, disk montajı için kalibre edilmiş aletler ve yeniden montajdan sonra sinyal bütünlüğünü doğrulamak için fonksiyonel test ekipmanı gerektiren hassas bir optik montajdır. Çoğu saha durumunda, komple motor ünitesini değiştirmek daha hızlı ve daha güvenilirdir. Saygın FANUC servis kuruluşları motoru elden geçirebilir ve enkoderi kontrollü koşullar altında değiştirebilir, bu da orijinal yedek ünitelerin kıt olduğu durumlarda geçerli bir seçenektir.
