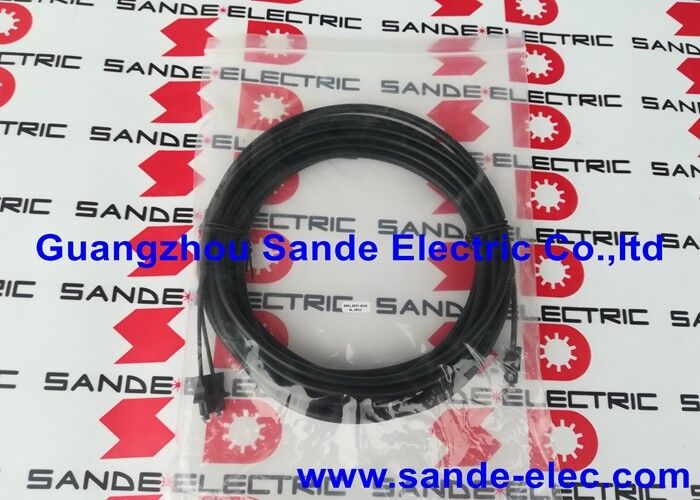

Kullanılmış Fanuc Fiber Optik Servo Enkoder Kablosu A66L-6001-0026#L5R03

A66L-6001-0026# L5R03 FANUC HSSB Fiber Optic Kablo 5m / N / S Güçlendirilmiş Kablo / Yüksek Hızlı / EMI Direnci / Dış Yürüyüş

5 metrelik HSSB Optik Kablolar

A66L-6001-0026#L5R03, FANUC'un A66L-6001-0026 serisinden 5 metrelik güçlendirilmiş HSSB fiber optik kablosudur. this cable serves the shortest standard external cable run in the N/S sheathed HSSB series — for compact CNC and robot installations where the control cabinet and drive panel are mounted within 5 metres of routed cable path.

5 metrelik kablo, entegre (makineye monte edilmiş) dolapları olan işleme merkezleri, robotun kontrol cihazının robotun hemen yanındaki robot sistemleri için standart seçimdir.ve bantlı CNC dönme merkezleri, sürücü dolabı doğrudan makinenin yanında.

Ana Özellikler

Optik fiber üzerinden yüksek hızlı veri aktarımı

HSSB, FANUC CNC denetleyici ve servo tahrik sistemi arasında yüksek hızda servo komut ve geri bildirim verilerini aktarır:

Full-duplex optik iletişim:Eksen hızı komutları, konum komutları ve etkinleştirme sinyalleri CNC'den servo sürücülere gider; kodlayıcı geri bildirim, sürücü durumu ve hata verileri sürücülere aynı anda CNC'ye gider,Aynı optik fiber bağlantısı üzerinden, elektrikli yarı dupleks kabloların sinyal çarpışma sorunları olmadan.

Yüksek hızlı seri protokol:FANUC'un HSSB'si, daha eski analog servo arayüzlerinden çok daha hızlı, saniyede çok megabit veri hızlarında çalışır.CNC'nin pürüzsüz çok eksenli koordinasyonlu hareketleri gerçekleştirmesini sağlayan.

Başvurular

Kompakt CNC işleme merkezleri:FANUC αi servo systems on vertical machining centres with compact footprints where the drive electronics are mounted within 5m of the CNC control panel — the 5m cable spans the typical routing path with service loop allowance.

FANUC R-30iA/R-30iB robot kontrol cihazları ̇ bitişik tesisler:Robot kontrolörü dolapları, robot kolunun hemen yanında veya arkasında yerleştirilmiştir. 5m kontrolör-servo modülü bağlantısını yönlendirme marjıyla kapsar.

Entegre dolapları olan CNC dönüştürme merkezleri:Makine kontrol dolabının doğrudan makine gövdesine entegre edildiği kompakt CNC tornaları 5m bu konfigürasyonlarda tipik yönlendirme mesafesine hizmet eder.

Sık Sorulan Sorular

S1: Bir HSSB kablosu için 5 metre ne zaman yetersiz olur?

CNC optik çıkış portundan servo tahrik optik portuna ‡ gerçek kablo yolu boyunca ölçülen yönlendirme mesafesi, gövde, köşeler ve servis döngüleri dahil ‡ 5m'yi aştığında.Bu durumda..., 7m (#L7R003), 8m (#L8R03) veya daha uzun varyantı seçin. Her zaman yönlendirme yolunu ölçün, düz çizgi mesafesini değil.

S2: A66L-6001-0026#L5R03 tüm FANUC CNC ve robot denetleyici nesilleriyle çalışıyor mu?

A66L-6001-0026 kabloları, HSSB optik arayüzünü (R03 bağlantı biçimi) kullanan tüm FANUC CNC sistemleri ve robot denetleyicileri ile uyumludur.Buna 16i/18i/21i/30i CNC serisi ve R-30iA/R-30iB/R-30iB+ robot denetleyicileri dahildir.En son FANUC denetleyici nesilleri için, bağlantı kılavuzundan HSSB R03 formatının uygulandığını doğrulayın.

S3: A66L-6001-0026 kablolarında kullanılan optik sinyalin dalga uzunluğu nedir?

FANUC HSSB kabloları, tipik olarak 650nm dalga boyunda görünür kırmızı spektrumda çalışan plastik optik fiber (POF) kullanır.Bu, endüstriyel kalite plastik optik fiber için standart dalga boyudur. FANUC'un HSSB ürün yelpazesi boyunca aynı fiziksel kablo kullanılır.650nm dalga uzunluğu telekomünikasyon liflerinde kullanılan yakın kızılötesi aralığın üzerinde ve plastik liflerin kendisinin cam liflerden daha yüksek zayıflaması vardır.Bu yüzden maksimum kablo uzunlukları kilometre yerine on metre..

S4: Optik performans zamanla bozulursa R03 konektörü temizlenebilir mi?

Evet, optik fiber konektörleri cilalanmış fiber yüzeyinde kirliliği toplayabilir ve yerleştirme kaybını artırabilir. FANUC recommends using appropriate fiber optic cleaning tools (lint-free wipes and optical cleaning fluid) to clean the connector face if HSSB communication errors develop in a previously functional installation. basınçlı havanın tek başına kullanılmaması ∙ kirliliği ortadan kaldırmak yerine yayılabilir. Hem kablo bağlantısını hem de port prizini temizleyin.
