Fanuc Optik Fiber AC Servo Motor Kablosu Uzatma 1m A02B-0236-K853

A02B-0236-K853 | FANUC Fiber Optik Kablo Düzeneği — 1m / FSSB / Kabin İçi / SVM Servo Papatya Zinciri

FANUC FSSB Fiber Optik Kablo Düzeneği 1 m'de

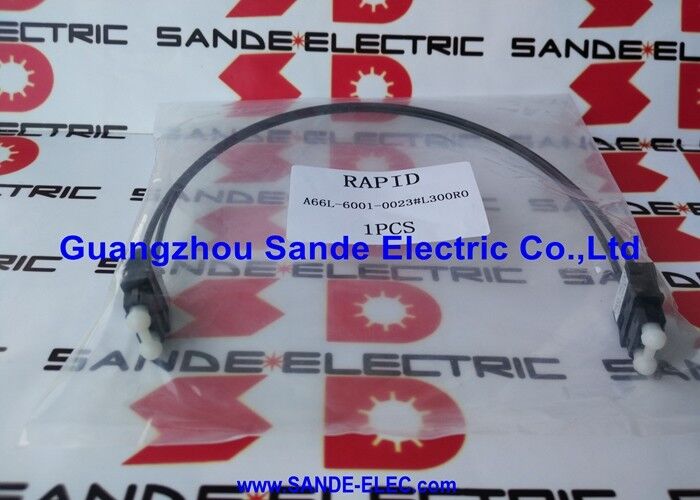

A02B-0236-K853, FANUC'un A66L-6001-0023#L1R003 — kabin içi servo modül bağlantısı için 1 metrelik FSSB fiber optik kablo için katalog numarasıdır. Her iki parça numarası da aynı fiziksel kablo grubunu ifade eder: Bir ucunda COP10A konnektörü ve diğer ucunda COP10B konnektörü bulunan 1 metrelik kılıfsız plastik optik fiber.

A02B-0236 katalog öneki, FANUC'un, A66L serisinden ayrı olarak paketlendiğinde veya kataloglandığında belirli CNC sistemi bileşenleri için kullanılan aksesuar kataloğu tanımıdır; iki sayı, satın alma ve bakım amacıyla doğrudan çapraz referanstır.

Temel Özellikler

FSSB — Bu Kablonun Hizmet Verdiği Seri Servo Veri Yolu

FSSB (FANUC Seri Servo Veri Yolu), FANUC CNC kontrol kartını sürücü kabini içindeki servo amplifikatör (SVM) modüllerine bağlayan yüksek hızlı optik iletişim veriyoludur:

CNC panosu eksen komutlarını iletir:Hız ayar noktaları, konum referans darbeleri ve sürücü etkinleştirme sinyalleri, her enterpolasyon döngüsünde (tipik olarak 1 ms veya 0,5 ms) CNC'nin FSSB çıkışından zincirdeki ilk SVM'ye gider.

SVM'ler kodlayıcı geri bildirimini iletir:Her SVM, motor enkoder verilerini, sürücü durumunu ve arıza bilgilerini aynı seri çerçevede eş zamanlı olarak CNC'ye geri gönderir.

Papatya zinciri topolojisi:SVM modülleri seri olarak bağlanır — CNC → SVM1 → SVM2 → SVM3 → ... Her A02B-0236-K853 kablosu, bir COP10A çıkışını sonraki modülün COP10B girişine bağlar. Zincirdeki tüm eksenler sıradaki konumlarına göre adreslenir.

Uygulamalar

FANUC αi servo sistemleri:αi serisi servo modülleri kullanan tüm FANUC CNC işleme merkezleri, torna merkezleri, taşlama makineleri ve diğer CNC ekipmanları — kabin içi SVM'den SVM'ye veya CNC'den SVM'ye bağlantı segmenti başına bir A02B-0236-K853.

FANUC R-30iA/R-30iB/R-30iB+ robot kontrolörleri:Ana kartı dahili servo amplifikatör modüllerine bağlamak için FSSB kullanan robot kontrol cihazı kabinleri — A02B-0236-K853, robot kontrol cihazının içindeki bitişik modülleri köprüler.

FANUC 16i/18i/21i/30i CNC sistemleri:SVM modüllerinin FSSB zincirleme zincirine kurulduğu herhangi bir CNC kontrol kabini.

SSS

S1: A02B-0236-K853, A66L-6001-0023#L1R003 ile aynı mı?

Evet — her iki parça numarası da aynı ürünü tanımlar: COP10A ve COP10B konektörlerine sahip 1 metrelik kılıfsız FSSB plastik fiber optik kablo. A02B-0236-K853, belirli FANUC sistemi aksesuar belgelerinde kullanılan A02B katalog numarasıdır; A66L-6001-0023#L1R003, genel yedek parça kataloglarında kullanılan A66L kablo seri numarasıdır. Her iki numara da aynı yedek kabloyu tanımlamak için kullanılabilir.

S2: Hangi FANUC alarmı arızalı veya bozuk bir A02B-0236-K853 FSSB kablosunu gösterir?

Bağlantısı kesilmiş veya kopmuş bir FSSB kablosu, CNC'nin zincirleme bağlantıdaki kopma noktasından itibaren tüm SVM modülleri ile iletişimini kaybetmesine neden olur. FANUC, artık ulaşılamayan tüm eksenler için SV0401 (servo hazır değil), SV5136 veya SV5137 (FSSB iletişim hatası) servo alarmı üretir. Alarm genellikle zincirdeki ilk ulaşılamayan ekseni adlandırır; arızanın yeri tespit edilene kadar bu eksenden CNC'ye doğru olan FSSB bağlantılarını kontrol edin.

S3: Daha kısa veya daha uzun bir kabloya ihtiyaç duyulan yerlerde A02B-0236-K853 (1m) kullanılabilir mi?

Daha kısa bir kablonun çalışacağı yerlerde 1 m'lik kablo her zaman kullanılabilir; fazla kablo kabinin içine yönlendirilir ve klipslenir. Daha uzun bir kablo gerekiyorsa uygun daha uzun modeli sipariş edin: A66L-6001-0023#L2R003 (2 m) veya daha uzun. Fiber optik kablolar kısa kesilemez; optik fiber uç yüzeyinin cilalanması fabrikada hassas ekipman gerektirir.

S4: A02B-0236-K853'teki COP10A/COP10B konnektörleri için hangi bakım gereklidir?

Optik konnektör yüzleri periyodik olarak kontrol edilmelidir; cilalı fiber yüzeyindeki kirlenme, ekleme kaybını artırır ve sonuçta FSSB iletişim hatalarına neden olur. Kirlenmiş konektör yüzeylerini temizlemek için fiber optik temizleme araçlarını (uygun optik temizleme sıvısı ile tüy bırakmayan temizleme çubukları) kullanın. Fiber yüzeyine asla çıplak parmakla dokunmayın; cilt yağları fiber yüzeyini kirletir ve ekleme kaybını artırır.
