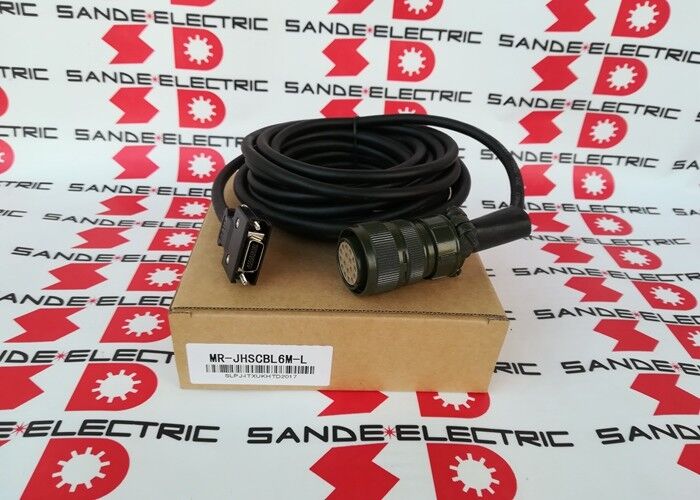

Mitsubishi Encoder Servo Motor Güç Kablosu MR-JHSCBL6M-L OEM

MR-JHSCBL6M-L | Mitsubishi MELSERVO J2S Kodlayıcı Geri Besleme Kablosu — 6 m / 10 Çekirdekli / HC-SFS HC-LFS HC-UFS HC-RFS / Standart Flex

MELSERVO J2S Enkoder Kablosu 6 m'de

MR-JHSCBL6M-L, MELSERVO MR-J2S servo sistemi için Mitsubishi Electric'in MR-JHS enkoder kablosunun 6 metrelik versiyonudur. İşlevsel olarak 5 m MR-JHSCBL5M-L ile aynı olan bu cihaz, HC serisi servo motorun enkoderinden enkoder konum geri bildirimini MR-J2S amplifikatörün enkoder girişine (hassas hız ve konum kontrolü sağlayan kapalı döngü geri bildirim yolu) taşır.

5 m ve 6 m'lik modeller arasındaki 1 m'lik uzunluk farkı, köşeler, servis döngüleri ve giriş/çıkış yönlendirmesi dahil olmak üzere gerçek kablo yönlendirme yolunun gerekli kablo uzunluğunu 5 m'nin biraz üzerine çıkardığı durumlarda genellikle belirleyici faktördür. MR-JHSCBL6M-L, bu boşluğu aynı spesifikasyondaki doğrudan uyumlu bir kabloyla kapatır.

Temel Özellikler

Sabit Yönlendirme için Standart (L) Yapı

"L" son eki, statik veya ağırlıklı olarak sabit kablo yönlendirmesi için standart esnek varyantı tanımlar:

Sabit kablo yolu:Kablo, MR-J2S amplifikatörünün kodlayıcı giriş bağlantı noktasından HC motorun kodlayıcı soketine, makinenin çalışması sırasında sürekli bükülmeye gerek kalmadan sabit bir yol (kablo tepsisi, kanal veya makine çerçevesi boyunca) yoluyla yönlendirilir.

Sürekli kablo yolu hizmeti için değil:Standart esnek yapı, kablonun sürekli bükülme döngülerine maruz kaldığı kablo yolu (çekme zinciri) uygulamaları için uygun değildir. Kablo yolu yönlendirmesi gerektiren eksenler için ilgili H tipi (yüksek esnek) model gereklidir.

Sabit yönlendirmede kararlı sinyal bütünlüğü:Sabit bir kurulumda standart yapı, kablonun hizmet ömrü boyunca güvenilir kodlayıcı sinyal kalitesini korur; iletkenler ve yalıtım, dinamik kablo yolu hizmetinin yorulma yükünü yaşamaz.

Uygulamalar

MR-J2S CNC takım tezgahı eksenleri:İşleme merkezlerinde, torna merkezlerinde, taşlama makinelerinde ve kablo yönlendirme yolunun 6m enkoder kablosu gerektirdiği diğer CNC takım tezgahlarında MELSERVO J2S tahrikli besleme eksenleri ve iş mili sürücüleri.

Endüstriyel otomasyon servo eksenleri:HC motor ailelerine sahip MR-J2S amplifikatörlerini kullanan konveyör indeksleme, döner konumlandırma ve servo kontrollü montaj makinesi eksenleri.

Yüksek çevrimli makine eksenleri:Kodlayıcı geri bildirim doğruluğunun döngü süresini ve konumlandırma tekrarlanabilirliğini doğrudan etkilediği yüksek verimli paketleme, etiketleme ve taşıma ekipmanlarındaki HC-LFS ve HC-UFS motorlar.

SSS

S1: MR-JHSCBL6M-L ile MR-JHSCBL5M-L arasındaki fark nedir?

Her iki kablo da tüm teknik özellikler açısından aynıdır; 10 çekirdekli, standart esnek (L), MR-J2S uyumlu, HC-SFS/LFS/UFS/RFS serisi motorlar. Tek fark uzunluktur: 6m vs 5m. Yönlendirme mesafesinin 5 m dahilinde olduğu daha kısa kabloyu seçin; Yönlendirmenin toplamı 5 m ile 6 m arasında olduğunda 6 m kabloyu seçin.

S2: MR-JHSCBL6M-L, MR-J3 veya MR-J4 amplifikatörlerle kullanılabilir mi?

Hayır. MR-JHSCBL kablo serisi, MR-J2S kodlayıcı arayüzüne özeldir; konektör ve pin ataması, MR-J2S amplifikatörünün kodlayıcı girişi ve HC motor kodlayıcı soketiyle eşleşir. MR-J3 amplifikatörleri farklı bir kodlayıcı konnektör formatı kullanır (MR-J3ENCBL kablo ailesi). MR-J4 amplifikatörleri yine farklı bir arayüz kullanıyor. Kablolar servo nesilleri arasında değiştirilemez.

S3: MELSERVO MR-J2S sistemleri için maksimum kodlayıcı kablo uzunluğu nedir?

Mitsubishi, güvenilir sinyal alımı için enkoder tipine ve kablo kapasitans limitine bağlı olarak MR-J2S servo amplifikatör talimat kılavuzunda maksimum enkoder kablo uzunluklarını belirtir. Standart konfigürasyonlar, bazı HC motor enkoder tipleri için 20 m'ye kadar veya daha uzun kablo uzunluklarını destekler. 6 m MR-JHSCBL6M-L, standart maksimum uzunluk sınırlarının oldukça dahilindedir. Kullanılan belirli motor enkoder tipi için MR-J2S belgelerinden onaylayın.

S4: Bazı basit kodlayıcı kablolarda daha az çekirdek bulunurken neden MR-JHS kabloda 10 çekirdek var?

MR-J2S HC motor enkoder arayüzü, temel artımlı enkoderden daha fazla sinyal işlevi taşır: diferansiyel A/B/Z sinyalleri (3 diferansiyel çift için 6 iletken), 5V enkoder güç kaynağı (2 iletken) ve motor sıcaklık sensörü çıkışı (2 iletken) — toplam 10 iletken. Sıcaklık sensörünü atlayan veya farklı bir protokol kullanan daha basit kodlayıcılar daha az iletken kullanır. 10 çekirdekli tasarım, MR-J2S'nin kapalı döngü motor yönetiminin gerektirdiği tam sinyal setini yansıtır.
