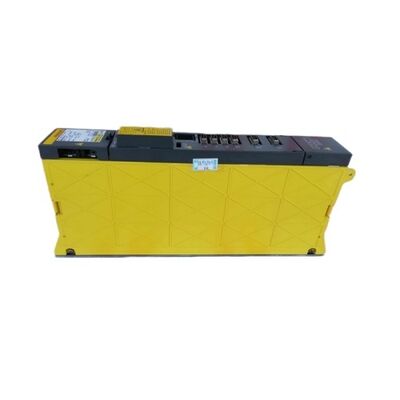

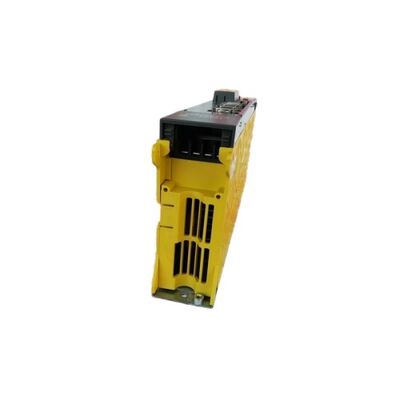

Fanuc Servo Amplifier A06B-6079-H101 veya A06B6079H101

FANUC A06B-6079-H101 | Alpha SVM1-12 Tek Eksen Servo Modülü — 3.0A / 0.75 kW / Tip A/B Arayüzü

Parça Numarası: A06B-6079-H101

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Tek Eksen Servo Amplifikatör Modülü — Alpha Serisi

Tip A/B Arayüzü — Kritik Ayrım

A06B-6079-H101 ve A06B-6096-H101#H her ikisi de SVM1-12 modülleridir — aynı model numarası, aynı elektriksel değerler (3.0A, 0.75kW, 283–325V, 230V çıkış), aynı fiziksel 60mm form faktörü. Fark CNC arayüzüdür ve makinenin hangisine ihtiyaç duyduğunu belirleyen fark budur.

A06B-6079-H101, Tip A/B arayüzünü kullanır — CNC'nin servo sürücü ünitesinden amplifikatör modülüne paralel bir PWM kablo bağlantısı. Bu, FANUC Series 15, 16, 18 ve 21 i olmayan kontrollere sahip orijinal Alpha serisi arayüz mimarisidir. A06B-6096-H101 (FSSB varyantı), i-Serisi kontroller için fiber optik seri veri yolu kullanır. Bu arayüz türleri uyumlu değildir — Tip A/B için kablolanmış bir makine FSSB modülünü kullanamaz ve tersi de geçerlidir.

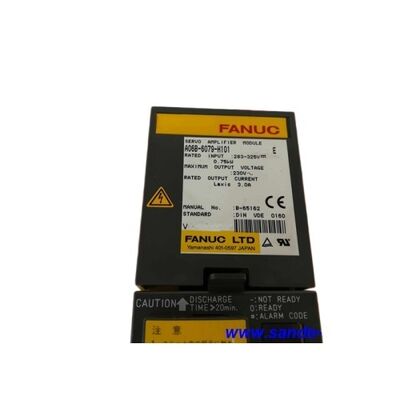

A06B-6079-H101 üzerinde, çizim numarasının ortasındaki seri tanımlayıcı — 6079 — Tip A/B arayüz nesli için alan tanımlayıcısıdır. Kabin içindeki bir modülü incelerken, parça etiketindeki bu numara, herhangi bir kablo bağlantısı incelenmeden önce hangi arayüz neslinin takılı olduğunu hemen doğrular.

Anahtar Özellikler

SVM1-12 — Hafif Yardımcı Eksenler İçin Giriş Seviyesi Modül

3.0A sürekli çıkış ve 0.75 kW ile SVM1-12, Alpha eksen aralığının hafif ucuna göre boyutlandırılmıştır. Eşleştirilmiş motor sınıfları α1/3000 (1 Nm, 3000 rpm) ve α2/2000 (2 Nm, 2000 rpm) — küçük çerçeveli Alpha motorları, yardımcı konumlandırma eksenlerinde kullanılır: küçük tornalama merkezlerinde C ekseni, döner tabla sürücüleri, takım magazin indeksleme ve düşük yüklü ikincil eksenler. 0.75 kW DC bus çekişi, çok modüllü bir kabin için PSM talep hesaplamasında ihmal edilebilir düzeydedir.

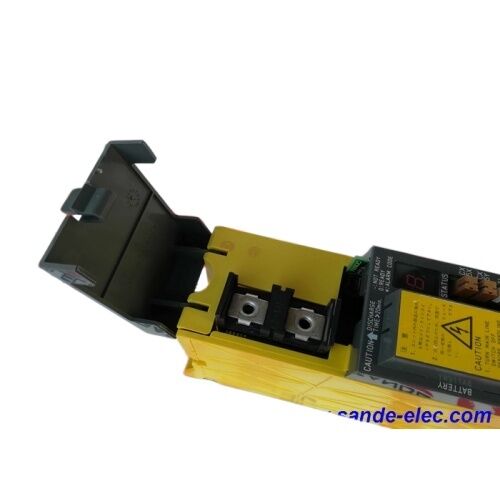

Bu modüle özgü bir kurulum notu: bir yedek temin ederken, kurulumun bir veya iki CX5 pil portu kullanıp kullanmadığını belirtin. Bazı varyantlar bu konfigürasyonda farklılık gösterir.

A06B-6079 Serisi Bağlamı

A06B-6079 ailesi, Tip A/B arayüzlü tam Alpha SVM serisidir. SVM1-12 (H101) ile SVM1-360 (H108) ve çift eksenli SVM2 aralığındaki her modelin paralel bir A06B-6096 FSSB karşılığı vardır. 6079 ve 6096 serileri aynı model adlarını (SVM1-12, SVM1-40 vb.) ve elektriksel değerleri paylaşır — yalnızca parça numarasının orta rakamları arayüz neslini tanımlar.

SSS

S1: A06B-6079-H101 (Tip A/B), A06B-6096-H101 (FSSB) yerine geçebilir mi?

Hayır. Her ikisi de aynı elektriksel değerlere sahip SVM1-12 modülleridir ancak farklı CNC arayüzlerine sahiptir. A06B-6079, Seri 15/16/18/21 i olmayan kontroller için Tip A/B paralel PWM kablo bağlantılarını kullanır. A06B-6096, i-Serisi kontroller için FSSB fiber optik veri yolu kullanır. Bu arayüz mimarileri uyumlu değildir — yanlış varyantı kullanmak, modülün CNC bağlantısını yeniden kablolamayı gerektirir, bu da pratik bir saha değişimi değildir.

S2: Hangi Alpha servo motorlar A06B-6079-H101 ile uyumludur?

α1/3000 (1 Nm, 3000 rpm) ve α2/2000 (2 Nm, 2000 rpm). Her iki motor sınıfı da 3.0A sürekli nominal akım değeri içinde nominal akım çeker. α3 sınıfı ve üstü motorlar SVM1-20 (H102, 5.9A) veya daha büyüğünü gerektirir.

S3: A06B-6079-H101'in motordan ziyade arızalandığını gösteren alarmlar nelerdir?

Alarm 8 (aşırı akım / IPM hatası): motor güç kablolarını ayırın ve sargı-toprak yalıtım direncini ölçün. Yalıtım iyiyse (birkaç yüz megaohm) ve kablolar ayrıldığında alarm devam ederse, amplifikatör modülünde dahili bir arıza vardır. Yalıtım düşükse, motor veya kablo arıza kaynağıdır. Kablo bütünlüğünü doğruladıktan sonra CNC servo sürücü ünitesiyle devam eden iletişim hataları da modül hatasını gösterir.

S4: A06B-6079-H101'i değiştirmek CNC parametre değişiklikleri gerektirir mi?

Birebir SVM1-12 Tip A/B değişimi için eksen parametre değişiklikleri gerekmez — motor tipi parametreleri ve servo kazançları CNC'nin SRAM'ında saklanır ve modül değişiminden etkilenmez. Güç vermeden önce eksen numarası atamasının ve bağlantılarının orijinal kurulumla eşleştiğini doğrulayın.

S5: A06B-6079-H101 nereden temin edilir?

FANUC Alpha modül ikinci el piyasası aracılığıyla — A06B-6079 serisi geniş bir kurulu tabana sahiptir ve uzman CNC sürücü bayileri, değişim programları ve onarım hizmetleri aracılığıyla aktif olarak mevcuttur. H101'i (SVM1-12 Tip A/B) doğrulayın ve tedarikçi bu bilgiyi isterse CX5 pil portu konfigürasyonunu (bir veya iki) belirtin.
