Siemens 6SL3130-6TE23-6AA3 | SINAMICS S120 Akıllı Hat Modülü — 36 kW / 380–480V AC / 600V DC / 60A / Booksize

Çok Eksenli S120 Sürücü Sistemleri için DC Bus Gücü

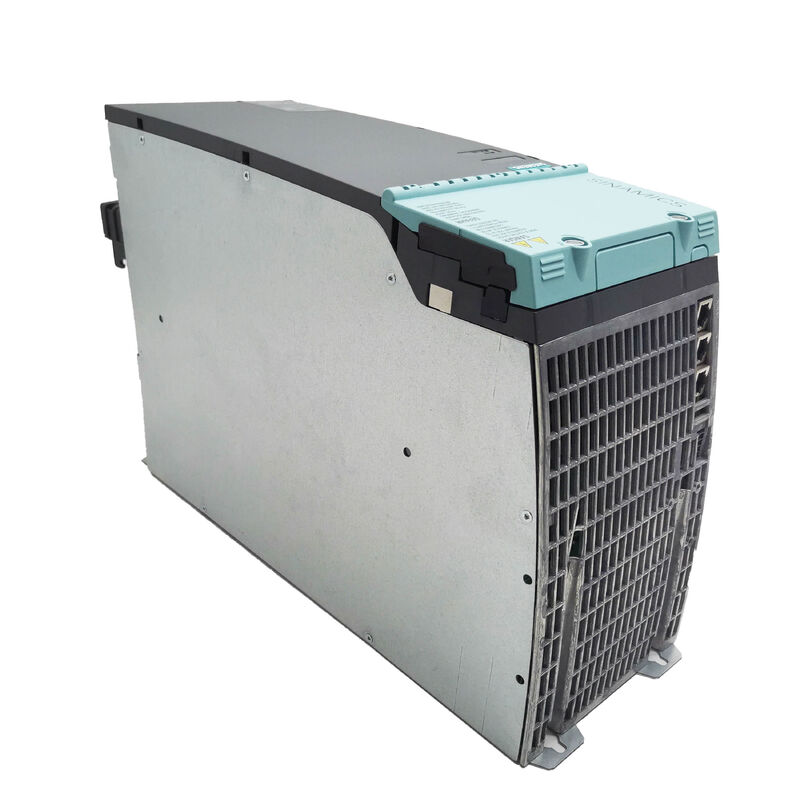

6SL3130-6TE23-6AA3, Siemens'in SINAMICS S120 kitap boyutlu sürücü sisteminin 36 kW Akıllı Hat Modülüdür; sürücü grubundaki tüm bağlı S120 Motor Modülleri için üç fazlı 380–480 V AC şebekeyi 600 V DC veri yoluna dönüştüren besleme modülü. Bir Akıllı Hat Modülü tüm çok eksenli sürücü yığınını destekler; Kabindeki her Motor Modülü DC gücünü bu ortak veriyolundan alır.

Akıllı Hat Modülleri, düzenlenmemiş bir mimari kullanır: gelen AC'den DC'ye dönüşüm için IGBT'ler aracılığıyla hat değiştirmeli rejeneratif geri bildirime sahip bir diyot köprüsü. Bu, tamamen kontrollü bir IGBT doğrultucu kullanan Aktif Hat Modülünden (ALM) farklıdır. Akıllı Hat Modülü %100 sürekli rejeneratif geri bildirim kapasitesi sunar; yavaşlayan motorlardan gelen frenleme enerjisi, ısı olarak dağıtılmak yerine AC besleme şebekesine geri döner. 36 kW modelinde bu rejeneratif kapasite, uygulama gerektirmediğinde parametrelendirme yoluyla devre dışı bırakılabilir.

Temel Özellikler

DRIVE-CLiQ ve S120 Sistem Entegrasyonu

6SL3130-6TE23-6AA3, sürücü yığınındaki bitişik S120 kitap boyutu bileşenlerini bağlayan standart modüller arası kablo olan DRIVE-CLiQ kablosuyla birlikte gelir. DRIVE-CLiQ, Siemens'in tüm S120 modülleri genelinde elektronik tanımlamayı, parametre değişimini ve tanısal veri aktarımını birleştiren tescilli dijital arayüzüdür. Kontrol Ünitesi, bağlı her modülün elektronik tip plakasını başlatma sırasında otomatik olarak okur ve donanımı manuel girişe gerek kalmadan tanımlar.

Akıllı Hat Modülü, standart TN/TT topraklamalı sistemlere ve topraklamasız BT sistemlerine bağlanır. Dahili fan ve soğutma sistemi için sürücü, kabin kurulumunda modülün üstünde ve altında yeterli hava akışı açıklığına ihtiyaç duyar. Harici soğutma modellerinin (kabin arka panelinden bir soğutucu geçiren) aksine, bu dahili soğutma versiyonu kabin hava sahası içindeki tüm termal dağıtımı yönetir.

Akıllı ve Aktif Hat Modülü - Temel Fark

Sabit DC bara geriliminin ve düşük harmonik distorsiyonun öncelikli olduğu uygulamalar için Aktif Hat Modülü uygun seçimdir. Maliyet ve enerji geri kazanımının ana faktörler olduğu standart çok eksenli otomasyon uygulamalarının çoğu için Akıllı Hat Modülü, daha düşük sistem maliyetiyle doğru performansı sağlar.

SSS

S1: S120 sistemindeki Akıllı Hat Modülü ile Aktif Hat Modülü arasındaki fark nedir?

Akıllı Hat Modülü, düzenlenmemiş DC çıkışı ve IGBT tabanlı hat değiştirmeli rejenerasyon ile AC'den DC'ye dönüşüm için pasif bir diyot köprüsü kullanır. Aktif Hat Modülü, düzenlenmiş DC çıkışı, daha düşük harmonik bozulma ve birlik güç faktörü için tam kontrollü bir IGBT dönüştürücü kullanır. Akıllı Hat Modülü daha ekonomiktir; Aktif Hat Modülü, hassas DC bara düzenlemesi veya sıkı güç kalitesi gereksinimleri gerektiren uygulamalara uygundur.

S2: 6SL3130-6TE23-6AA3, DRIVE-CLiQ kablosunu içeriyor mu?

Evet. DRIVE-CLiQ modüller arası kablo, kitap boyutu yığınındaki bitişik S120 modülüne bağlanmak için 6SL3130-6TE23-6AA3'e dahildir. Bitişik olmayan bileşenlere veya Kontrol Ünitesine giden kablolar ayrıca sipariş edilmelidir.

S3: Bir 6SL3130-6TE23-6AA3'e kaç Motor Modülü bağlanabilir?

Sayı, 36 kW sürekli güç kapasitesi ve 60A DC çıkışı ile sınırlıdır. Aynı DC barasına bağlı tüm Motor Modüllerinin sürekli DC güç talebini toplayın. Toplam sürekli 36 kW'ı geçmemelidir. Rejeneratif pik yükler, modülün geri bildirim özelliği tarafından ayrı ayrı ele alınır.

S4: Bu modülde rejeneratif geri besleme devre dışı bırakılabilir mi?

Evet. 36 kW Akıllı Hat Modülünde, rejeneratif geri besleme varsayılan olarak etkindir ve STARTER veya TIA Portalı aracılığıyla parametreleme yoluyla devre dışı bırakılabilir. Bunu yalnızca uygulama özellikle gerektirdiğinde devre dışı bırakın; rejenerasyon olmadan frenleme enerjisi, besleme şebekesine geri dönmek yerine fren dirençleri aracılığıyla dağıtılır.

S5: Dahili soğutma varyantı için hangi kabin kurulum gereksinimleri geçerlidir?

Hava akışı için modülün üstünde ve altında minimum 100 mm açıklık. Modül dikey olarak monte edilmelidir. Tam nominal çıkış için kabin ortam sıcaklığı 0–40°C arasında tutulmalıdır. 40°C'nin üzerinde, SINAMICS S120 donanım kurulum kılavuzuna göre değer kaybı uygulanır. Dahili fan aşınabilen bir parçadır; bakım planına göre inceleyin ve değiştirin.
