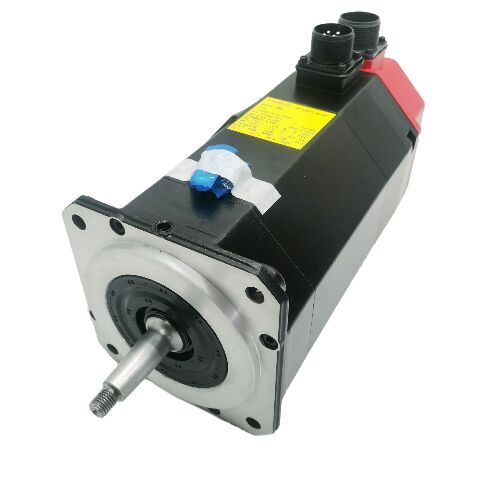

Fanuc A06B-0345-B231 AC Servo Motor Yeni Kutuda

FANUC A06B-0345-B231 | S-Serisi Model 5RF AC Servo Motor — 6 Nm / 3000 rpm / Konik Şaft / Fren / 2000P + Çözücü

S-Serisi 5RF — FANUC'un En Eski AC Servo Neslinden Çift Geri Besleme

A06B-0345-B231, FANUC'un orijinal AC servo motor ürün neslinden bir FANUC S-serisi AC servo motordur — model 5RF. S-serisi, Alpha neslinden öncedir ve FANUC AC servo kontrollü CNC takım tezgahlarının ilk neslini çalıştıran motor teknolojisini temsil eder.

6 Nm durma torku ve 3.000 rpm ile 5RF, S-serisi motor ailesinin orta menzilinde yer alır. 117V / 3 faz / 8 kutuplu elektrik spesifikasyonu, dönemin tahrik sistemi mimarisini yansıtır — çalışma voltajı ve frekansı, doğrudan şebeke kaynağından çekilmek yerine, döneme uygun S-serisi servo amplifikatör tarafından üretilir.

Çift geri besleme sistemi — 2000P ABS enkoder ve çözücü kombinasyonu — bu varyantın tanımlayıcı teknik özelliğidir. Çözücü, darbe sayımına bağlı olmayan sürekli, sinüs/kosinüs tabanlı açısal konum çıkışı sağlar. 2000P mutlak enkoder, CNC'nin koordinat kontrolü için kullandığı dijital konum kaydını sağlar. Her ikisi de eşzamanlı çalışır: çözücü, servonun akım ve hız kontrol döngüleri için ince açısal referansı sağlarken, 2000P enkoder, CNC'nin koruduğu ve görüntülediği eksen konumu sayısını sağlar.

Anahtar Özellikler

Konik Şaftlı ve Frenli

Konik şaft, kaplin göbeğini bir çekme cıvatasıyla eksenel olarak motor şaftına çeker ve kaymaz bir mekanik bağlantı sağlar. Sürekli kesme yükleri altında birincil CNC eksenlerini süren 5RF sınıfı bir motor için, pozitif konik kavrama, anahtar şaft arayüzlerinin ağır döngüsel ters çevirmeler altında geliştirebileceği aşınma riski olmadan, makinenin operasyonel ömrü boyunca kaplin bütünlüğünü korur.

Yay ile uygulanan fren, fren voltajı kaldırıldığında şaftı mekanik olarak tutar. Bu motorun hizmet verdiği takım tezgahlarındaki dikey eksenler ve yerçekimi yüklü mekanizmalar için, yay ile uygulanan fren, servo kapalıyken, E-durdurma ve güç kaybında yük hareketini önleyen arıza emniyetli tutma mekanizmasıdır.

Eski Parça Durumu

S-serisi, 1980'lerin başından kalma FANUC'un AC servo nesliydi. FANUC üretimi uzun yıllar önce durdurdu. S-serisi motorları çalıştıran bir tesis, orijinal olarak planlanan hizmet ömrünün sonunda varlıkları yönetiyor. Yedek stok, hizmetten çıkarılmış makinelerin kurtarılmasından ve yönetilen fazlalıklardan gelir. Üretimde hala çalışan S-serisi motorlarda, test edilmiş bir yedek birime sahip olmak anlamlı bir risk yönetimi adımıdır — kurulu taban yaşlandıkça satış sonrası tedarik penceresi daralmaya devam ediyor.

SSS

S1: Bu motordaki çözücünün 2000P enkoderin yanında ne gibi bir amacı vardır?

Çözücü, darbe sayımına veya pil yedeğine bağlı olmayan sürekli analog açısal konum çıkışı — sinüs/kosinüs sinyali sağlar. Yüksek çözünürlüklü sürekli geri besleme ile servo amplifikatörün hız ve akım kontrol döngülerini destekler. 2000P mutlak enkoder, CNC için dijital konum kaydını sağlar. Birlikte çalışarak, çözücü yüksek hızlı gerçek zamanlı kontrol döngüsünü kapsarken, enkoder makine koordinat konumunu korur.

S2: A06B-0345-B231 ile hangi servo amplifikatörler uyumludur?

S-serisi motor, döneme uygun S-serisi servo amplifikatör gerektirir — Alpha, Alpha i veya Beta serisi sürücüler değil. S-serisi sürücü sisteminin enkoder arayüzü, çözücü bağlantıları ve motor voltajı parametreleri, S-serisi motor nesline özgüdür. Yedek motor siparişi vermeden önce kurulu amplifikatörün 5RF motor tipiyle uyumluluğunu onaylayın.

S3: Bir S-serisi motorda konik şaft göbeği doğru şekilde nasıl çıkarılır?

Şaft ucundaki dişli deliğe oturan bir çekme cıvatası kullanın — konik kavrama kuvvetini kırmak için kontrollü eksenel kuvvet uygulayın. Asla şaftı çekiçlemeyin, vurmayın veya levye ile zorlamayın. Darbe yükleri, şafttan çözücü ve enkoder grubuna ve motor yataklarına iletilir. Konik sıkıysa, eklem yerine nüfuz edici sıvı uygulayın ve sabit çekme kuvveti kullanın.

S4: Makine doğru iş mili konumlandırması üretiyor ancak yük altında çözücüyle ilgili alarmlar görünüyor. Neler kontrol edilmelidir?

Çözücü kablo yönlendirmesini ve konektör durumunu kontrol edin — çözücü sinyal kabloları, yeterli ayrım veya koruma olmadan paralel çalıştırılırsa motor güç kablolarından gürültü alımına karşı hassastır. Kablo korumasının yalnızca amplifikatör ucunda topraklanmış olduğunu doğrulayın. Çözücü konektör pinlerini korozyon açısından kontrol edin. Sinyal kalitesi motor ucunda iyi ancak amplifikatörde bozulmuş olarak doğrulanırsa, şüpheli kablodur.

S5: A06B-0345-B231 hala satış sonrası olarak tedarik ediliyor mu?

Evet, uzman eski FANUC motor satıcıları ve hizmetten çıkarılmış makinelerden kurtarma yoluyla. Motorun yaşı ve üretimi durdurulmuş durumu göz önüne alındığında, herhangi bir kullanılmış üniteyi kapsamlı bir şekilde inceleyin: doğru voltajda fren çalışması, dönüş sırasında çözücü sinyal kalitesi, konik şaft durumu ve sargı yalıtım direnci. Üretim kurulumuna geçmeden önce doğru S-serisi amplifikatör ile bir test tezgahı testi şiddetle tavsiye edilir.
