Fanuc Servo Motor A06B-0314-B004 İyi çalışma durumu A06B0314B004

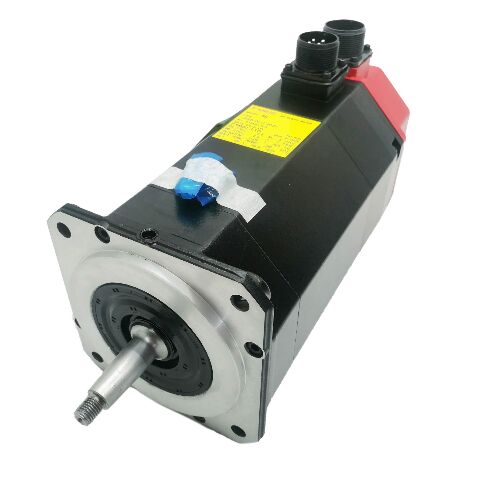

FANUC A06B-0314-B004 S-Seri Model 5S AC Servo Motor 2000 rpm / Taper Shaft / 2000P Encoder / Kesildi

FANUC'un Orijinal S-Serisi

A06B-0314-B004, FANUC S serisi AC servo motorudur.FANUC'un S serisi, CNC makine aletleri ekseni için tasarlanmış ilk nesil AC servo motorlarıydı., yüksek performanslı CNC uygulamalarında daha önceki DC servo motorlarının yerini alıyor.

2000 rpm maksimum hıza ve 5S sınıfının elektrik değerlerine sahip bu motor, CNC tornalarında, işleme merkezlerinde,ve öğütme makineleri, kontrol ve mekanik tasarımları özel olarak S serisi mimarisi için çağrılmışsaBir makine 5S motoru etrafında inşa edildiğinde, tüm eksen tasarımı “servo güçlendirici, servo parametresi ayarları, mekanik bağlantı “bu motorun özel özelliklerine eşleştirildi.Benzer bir şekilde değiştirme orijinal eksen yapılandırmasını korur.

Ana Özellikler

Taper Shaft ve 2000P Incremental Encoder

Konik şaft, çekiçli bir metal-metal arayüzü üzerinden tork aktarır. Mekanik kilitleme pozitif ve sıfır kayma.bir çekmeç çıkartıcı kullanın Çarpışma yükleri doğrudan kodlayıcıya ve motor rulmanlarına doğru hareket eder. Kısayol ekleminde sıvının nüfuz edilmesi ve sabit çekme gücü sıkı kısayollar için doğru yaklaşımdır.

2000P artışlı kodlayıcı (A860-0315-T101) hız ve konum geri bildirimi için dönüş başına 2000 darbeler üretir.Ekranlı bir referans-dönüş döngüsü, her makine güçlendirmesi sırasında, eksen konumu verisini yeniden oluşturmak için gereklidirBu S serisi makineler için standart bir çalışma davranışı ve bir hata değildir.

Legacy S Serisi Motorları Alım

S serisi, FANUC tarafından yıllar önce durduruldu. yedek stok tamamen devre dışı bırakılmış makinelerden ve test edilmiş çekme ünitelerinden elde edilen yedek piyasadan gelir.Hâlâ üretimde olan bir S serisi makinesi, başlangıçta planlanan kullanım ömrünün ötesinde varlıklarla çalışıyorTest edilmiş bir yedek 5S motorunun elinizde olması pratik bir bakım önlemidir.

Sık Sorulan Sorular

S1: Hangi servo amplifikatörler A06B-0314-B004 ile uyumludur?

S-serisi motorun dönem uyumlu S-serisi servo amplifikatörleri gerektirir.Bir motor değiştirme belirlemeden önce makinede belgelenen yüklü amplifier türünü doğrulayın.

S2: Konik şaft bağlantısı nasıl doğru bir şekilde çıkarılır?

Çekici bir çekmeç kullanın ve çekmeciyi şaftın sonundaki delikte yerleştirin ve sabit bir şekilde artan eksenel kuvvet uygulayın.Çarpışma, şokları doğrudan kodlayıcıya ve motor rulmanlarına aktarır ve küçük görünen hasara neden olabilir, ancak kullanım ömrünü önemli ölçüde azaltırEğer konik sıkıysa, eklem yüzüne nüfuz eden sıvı uygulayın ve çekme gücünü uygulamadan önce içine girmesine izin verin.

S3: Makine her güçlendirilme sırasında kendi yerini belirlemeyi gerektiriyor.

2000P'nin her güçlendirilmede referans dönüşü standart bir davranıştır. Eğer evlendirme tamamlanmazsa veya hatalar ortaya çıkarsa, kodlayıcı kablosunun hasarlı olup olmadığını kontrol edin.Z-puls sinyal kalitesini bir osiloskopla amplifikatörde doğrula, ve soğutma sıvısının içeri girmesi veya mekanik hasar için kodlayıcı gövdesini kontrol edin.

S4: Bir Alfa serisi motoru aynı makine üzerinde S-serisi 5S'yi değiştirebilir mi?

S servo amplifikatörü Alfa serisinden farklı bir iletişim ve geri bildirim arayüzü kullanıyor.Alfa motorunu değiştirmek için servo güçlendiriciyi değiştirmek gerekir.CNC'nin servo arayüzü donanımını değiştirmek ve eksen parametrelerini yeniden çalıştırmak için.Aynı 5S motorun tek pratik direkt değiştirmesi..

S5: Kullanılmış bir A06B-0314-B004 üzerinde hangi kontroller yapılmalıdır?

Üç fazlı sarma direnci dengesini ve izolasyon direncini, kodlayıcı kablosunun bağlantısı kesildiği halde kontrol edin.Ya da önceki yanlış çıkarmalardan oluşan darbe izleriSaklılığı kontrol etmek için şaftı elle döndürün. Soğutma sıvısı kirliliği veya iğne hasarı için kodlayıcı konektörü (A860-0315-T101) kontrol edin.Üretim kurulumundan önce doğru S serisi amplifikatörle test kuruluşu, nihai doğrulama olacaktır..
