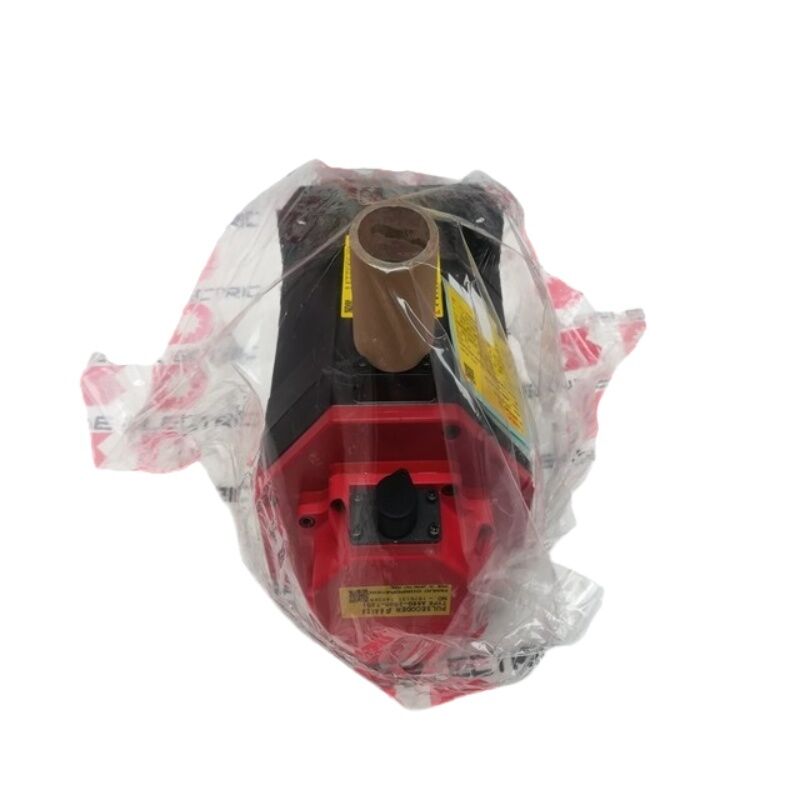

Fanuc Servo Motor A06B-0075-B103 Hızlı Taşıma A06B-0075-B103 yeni

FANUC A06B-0034-B077#7008 | Beta B6/2000 AC Servo Motor — 6 Nm / 2000 rpm / Kamalı Şaft / i32b Enkoder / #7008

Beta B6/2000 — Kompakt CNC Eksenleri için 2000 rpm'de 6 Nm

A06B-0034-B077#7008, FANUC'un Beta B6/2000 — FANUC Beta serisinden 2000 rpm maksimum hızda 6 Nm sürekli torktur. Beta serisi, FANUC'un, kompakt CNC torna tezgahlarındaki besleme eksenleri, küçük işleme merkezleri ve Alpha serisi performans marjlarının gerekli olmadığı yardımcı eksen uygulamaları için tasarlanmış, maliyeti optimize edilmiş servo motor serisidir.

6 Nm ve 2000 rpm'de B6/2000, bu hız sınıfı için Beta tork aralığının en üst ucunda yer alır. 10 mm adımlı bir bilyalı vidada, 2000 rpm, 20 m/dak'lık bir dönüş sağlar. Kompakt torna tezgahları ve freze-torna tezgahları için bu, bir dişli kutusu gerektirmeden tüm üretken ilerleme hızlarını kapsar.

#7008 son eki, B077 tabanına uygulanan belirli bir seçenek konfigürasyonunu tanımlar. "70" seçeneği, mil ucundaki bir yağ keçesini belirtir; bu, salmastra alanını ıslak işleme ortamlarında soğutma sıvısı veya kesme sıvısı girişine karşı korur. Değiştirme siparişi vermeden önce, takılı motorun isim plakasındaki sonek de dahil olmak üzere tam parça numarasını doğrulayın.

Temel Özellikler

Kamalı Şaft ve i32b Kodlayıcı

Kamalı mil (ANAHTAR), eşleşen yuvalardaki işlenmiş bir kama aracılığıyla motor ile kaplin göbeği arasında pozitif bir mekanik kilitleme sağlar. Düz şaft sürtünmeli kaplinden farklı olarak kamalı arayüz, torku anahtardaki kesme yoluyla iletir; sürekli ters tork yükleri, sürekli yüksek tork ve titreşim altında sıfır kayma. Beta eksen uygulamasındaki 6 Nm'lik bir motor için, tahrik kaplininin kamalı bir delik için tasarlandığı durumlarda kamalı mil uygun seçimdir.

i32b, yüksek çözünürlüklü hız ve konum geri bildirimi sağlayan artımlı bir kodlayıcıdır. Eksen konumu verisini oluşturmak için makinenin her açılışında bir referans-dönüş döngüsü gereklidir. i32b tanımı, bu enkoderi, Beta serisi eksen performans gereksinimlerine uygun olan Alpha serisi motorlara takılan daha yüksek çözünürlüklü mutlak enkoderlerden ayırır.

SSS

S1: #7008 son eki temel B077 motoruna ne ekler?

#7008, temel B077 konfigürasyonunda belirli bir fabrika seçeneğini tanımlar. "70" bileşeni, şaft çıkış ucuna takılan bir yağ keçesini belirtir ve ıslak işleme uygulamalarında soğutma sıvısının ve kesme sıvısının motor gövdesine girmesine karşı ek koruma sağlar. "08", bu parça numarasına özel başka bir seçenek öğesini tanımlar. Son ekin tamamını isim plakasından doğrulayın; yağ keçesi seçeneğinin bulunmadığı yedek bir motor, orijinal kurulumda eşdeğer çevre korumasını sağlayamayabilir.

S2: A06B-0034-B077#7008, kamalı bağlantı göbeği yeniden takılmadan çalışabilir mi?

Hayır. Kamalı mile doğru şekilde monte edilmiş bir kaplin göbeği olmadığında, motorda mekanik yük bağlantısı olmaz ve kama yuvası yuvası açığa çıkar. Gücü açmadan önce doğru kamalı kaplin göbeğini doğru sıkma torkuna takın. Montajdan önce göbek kama yuvası yuvasını ve kama boyutlarının eşleştiğini doğrulayın.

S3: Hangi amplifikatörler A06B-0034-B077#7008 ile uyumludur?

FANUC Beta serisi servo amplifikatörler, B6/2000 motora uygun akım sınıfındadır. i32b kodlayıcı, amplifikatörde karşılık gelen Beta artımlı kodlayıcı arayüzünü gerektirir. Beta motorlar, Alpha serisi amplifikatörlerle uyumlu değildir; eşleştirmeden önce Beta serisi amplifikatör tanımını doğrulayın.

S4: Eksen, açılış sırasında hedef aramayla ilgili alarmları gösteriyor. Bu kodlayıcı mı?

i32b artımlıdır; her açılışta referans dönüşü gereklidir. Hedef arama hatasız tamamlanırsa ancak alarm daha sonra belirirse, kodlayıcı kablosunda hasar olup olmadığını kontrol edin ve amplifikatördeki kablo konektörünün tam olarak oturduğundan emin olun. Hedef arama başarısız olursa referans anahtarı sinyalini ve kodlayıcının Z darbe çıkışını bir osiloskopla kontrol edin.

S5: Kurulu motorun etiketinde #7008 son eki yok. A06B-0034-B077#7008 yedek olarak kullanılabilir mi?

#7008, temel B077 konfigürasyonuna yağ keçesi seçeneğini ekler. İsteğe bağlı olmayan bir motorun #7008 üniteyle değiştirilmesi genel olarak kabul edilebilir; yağ keçesi, motorun elektriksel veya mekanik performansını değiştirmek yerine koruma sağlar. Ancak yağ keçesinin motor ucunda makinenin şaft kaplin düzeniyle çakışmadığını doğrulayın.
