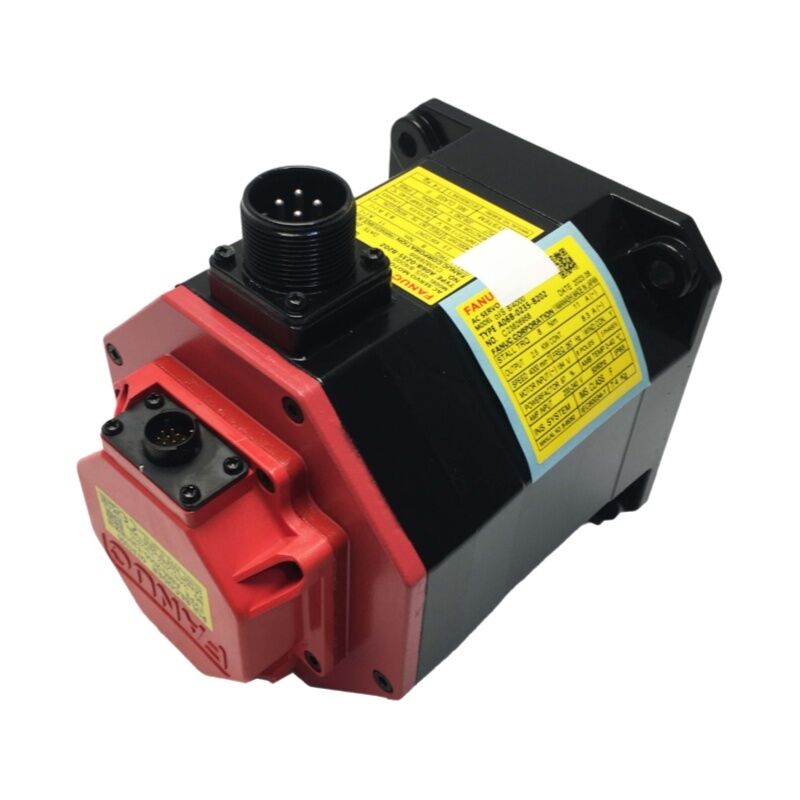

FANUC A06B-0235-B202 AC Servo Motor
Alpha iS 8/4000, 2.5kW, IP67 Anahtarlı Mil
Sağlam Tork, Sahada Kanıtlanmış
CNC eksenleri binlerce üretim saati boyunca güvenilir performans gerektirdiğinde, motor seçimi kritik hale gelir. FANUC A06B-0235-B202 AC servo motor, Alpha iS 8/4000 serisinden, dünya çapında küçük ve orta ölçekli takım tezgahlarında en yaygın kullanılan FANUC servo motorlarından birini temsil eder.
Anahtar özellikler şunları içerir: 2.5 kW nominal çıkış, 8 Nm durma torku, 4.000 RPM maksimum hız, ve 11 A durma akımı. Bu motor, 200-230 VAC amplifikatör girişi ile 3 fazlı 184V'da 267Hz'de çalışır. B202 varyantı, kamalı düz mil özelliğine sahiptir, IP67 koruma sınıfına (1 metreye kadar suya daldırmaya karşı suya dayanıklı) sahiptir ve yüksek çözünürlüklü konum geri bildirimi için FANUC Alpha i A16000 darbe kodlayıcısını (A860-2001-T321) içerir. Bu konfigürasyonda entegre fren bulunmamaktadır.
Teknik Özellikler
| Parametre |
Değer |
| Model |
Alpha iS 8/4000 |
| Nominal Çıkış |
2.5 kW |
| Durma Torku |
8 Nm |
| Maksimum Hız |
4.000 RPM |
| Durma Akımı |
11 A |
| Motor Voltajı |
3 fazlı 184V / 267Hz |
| Amplifikatör Girişi |
200-230 VAC, 3 fazlı, 50/60Hz |
| Kodlayıcı |
Alpha i A16000 (A860-2001-T321) |
| Mil Tipi |
Kamalı düz |
| Elektromanyetik Fren |
Dahil Değil |
| Koruma Sınıfı |
IP67 |
| Sargı |
3 fazlı Y bağlı, 8 kutuplu |
| Güç Faktörü |
97% |
IP67 Koruma - Sadece Bir Sınıflandırmadan Daha Fazlası
B202'nin IP67 sınıfı diğer A06B-0235 varyantlarında bulunan IP65 sınıfına göre üstün koruma sağlar. IP65 soğutucu sıçramalarını ve yönlendirilmiş su jetlerini idare ederken, IP67 bir metreye kadar geçici daldırmayı kapsar - soğutucu taşması meydana gelen ve motorların sıvı birikimine maruz kalabileceği CNC ortamlarında kritik koruma.
B202 varyantındaki Alpha i A16000 darbe kodlayıcısı, devir başına 16.000 darbe sağlayarak, FANUC αi servo amplifikatörüne tornalama, frezeleme ve işleme merkezi uygulamalarında hassas eksen kontrolü için gereken çözünürlüğü sağlar. Bu kodlayıcı nesli, FANUC CNC sistemlerine sorunsuz entegrasyon sağlayarak αi amplifikatörleriyle FSSB (FANUC Serial Servo Bus) üzerinden yerel olarak iletişim kurar.
Uygulama Uyumluluğu
Alpha iS 8/4000 serisi, küçük ve orta ölçekli CNC takım tezgahları için tasarlanmıştır - 1.5 ila 3 kW aralığındaki eksen gücü gereksinimlerinin düştüğü ve hızlı ilerleme hızlarının daha yüksek RPM aralıklarında güvenilir tork gerektirdiği tornalar, işleme merkezleri ve freze makineleri dahil.

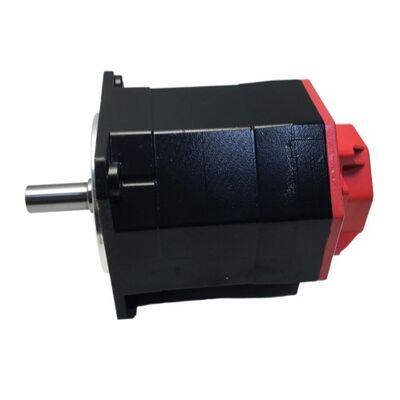

B202 varyantındaki kamalı mil, mil ve kaplin arasında pozitif mekanik kilitleme sağlar - bu motorun çalıştığı tork seviyelerinde, sadece sürtünmeye dayalı kaplinlerin ters yükler altında kayma riski taşıdığı durumlarda esastır. Düz (kamalı olmayan) mil gerektiren uygulamalar için, aynı A06B-0235 ailesindeki B100 ve B200 varyantları bu gereksinimi karşılar.
Sıkça Sorulan Sorular
A06B-0235-B202 ile B100 veya B502 gibi diğer B sonekli varyantlar arasındaki fark nedir?
Tüm varyantlar, 2.5 kW, 8 Nm ve 4.000 RPM özelliklerine sahip aynı Alpha iS 8/4000 motor çekirdeğini paylaşır. Sonek kodları mil tipini, fren dahil olup olmadığını ve kodlayıcıyı tanımlar. B202, kamalı düz mil, fren yok ve IP67 korumalı A16000 kodlayıcıya sahiptir. B100, düz mil düz mile sahiptir, B502 ise IP65 derecelidir. Her zaman makinenizin mekanik ve çevresel gereksinimlerine uygun soneki seçin.
Bu motor hangi FANUC amplifikatörü için tasarlanmıştır?
A06B-0235-B202, FSSB iletişimi kullanan FANUC αi serisi servo amplifikatörleri için tasarlanmıştır. Alpha i A16000 darbe kodlayıcısı bu sürücülerle yerel olarak iletişim kurar. Bu motor, ek arayüz donanımı olmadan eski FANUC α (non-i) amplifikatörleri veya FANUC olmayan sürücülerle doğrudan uyumlu değildir.
CNC kurulumları için IP67 pratikte ne anlama gelir?
IP67 sertifikası, motorun tamamen toz geçirmez olduğu ve 1 metre derinliğe kadar geçici su daldırmasına dayanabileceği anlamına gelir. CNC ortamlarında, bu, IP65 standartlarının ötesinde soğutucu taşması ve sıçrama maruziyetine karşı kapsamlı koruma sağlar. Mil penetrasyon noktası ve konektör eşleşme yüzlerinin IP67 sınıfından hariç tutulduğunu, uygun kablo yönetimi gerektirdiğini unutmayın.
Kodlayıcı arızalanırsa A06B-0235-B202 tamir edilebilir mi?
Evet. Alpha iS serisi motorlarda kodlayıcı değişimi, FANUC yetkili servis tesisleri ve nitelikli üçüncü taraf atölyeleri tarafından gerçekleştirilen standart bir tamirdir. A16000 darbe kodlayıcısı bağımsız olarak değiştirilebilir. Rulman değişimi ve sargı denetimi de yaygın servis prosedürleridir. Tam yükte test edilmiş bir tamir, bu motor sınıfı için yeni değiştirmeye göre genellikle daha fazla maliyet verimliliği sunar.
A06B-0235-B202 hala yeni olarak mı mevcut, yoksa sadece yenilenmiş olarak mı?
Yeni stok durumu, bölgesel dağıtım kanallarına ve FANUC'un bu motor varyantı için mevcut üretim durumuna bağlıdır. Yenilenmiş ve değişim üniteleri CNC parça piyasalarında yaygın olarak mevcuttur ve pratik alternatifler sunar - satıcılar motorun sadece görsel olarak incelenmediğini veya test tezgahında çalıştırılmadığını, uyumlu FANUC sistemlerinde tam yükte test edildiğini doğrulayabilirse.
FANUC A06B-0235-B202 bir OEM yedek bileşenidir. Kurulumdan önce makine belgelerinize göre amplifikatör uyumluluğunu, mil yapılandırmasını ve kodlayıcı tipini doğrulayın.
