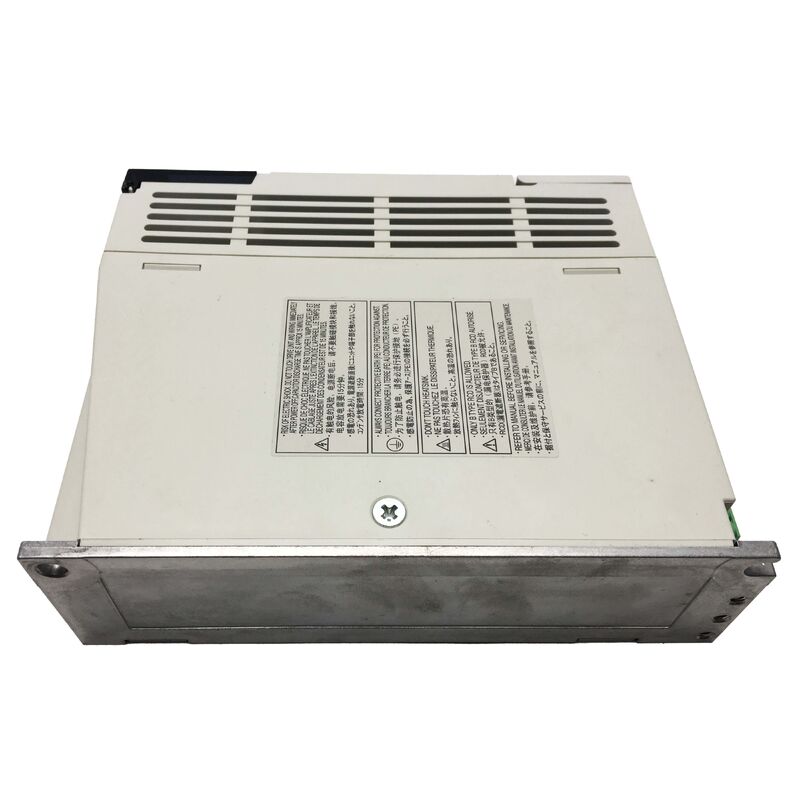

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC Servo Drive
Yeni orijinal Mitsubishi AC Servo Drive 100W kapasiteli, sinüzoidal PWM kontrolü ve dahili dinamik fren.
Gelişmiş Sinusoidal Kontrol Teknolojisi
MELSERVO-J2-Super serisi, Mitsubishi'nin gelişmiş servo platformunu temsil eder.ve endüstriyel uygulamalar için üstün güvenilirlik.
Teknik özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
MR-J2S-10B |
| Üreticisi |
Mitsubishi Electric |
| Ürün hattı |
MELSERVO MR-J2 |
| Seriler |
MELSERVO-J2-Super |
| Ağırlık |
1.02 kg (2.25 lbs) |
| Güç kaynağı |
3 fazlı 200-230VAC, 50/60Hz |
| Tek Aşama Seçeneği |
1 fazlı 230VAC, 50/60Hz |
| Voltaj dalgalanması |
170-253VAC (3 fazlı) |
| Frekans Toleransı |
±5% |
| Kontrol Sistemi |
Sinüzoidal PWM / Akım kontrolü |
| Hız Frekans Cevabı |
550 Hz veya daha fazla |
| Dinamik fren |
Dahili |
| Yapı |
Kendi kendine soğutma, açık (IP00) |
| Çalışma sıcaklığı |
0-55°C (dondurma yok) |
| Depolama sıcaklığı |
-20-65°C (dondurma yok) |
| Çalışma Nemliği |
% 90 RH maksimum (kondansiyon yok) |
| Uyumlu Motorlar |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Koruyucu Fonksiyonlar |
Aşırı akım, aşırı yük, kodlayıcı hatası, düşük voltaj ve daha fazlası |
| Durum |
Yeni Orijinal |
Uyumlu Motor Serisi
MR-J2S-10B, çok yönlü makine yapılandırmaları için birden fazla Mitsubishi servo motor serisini destekler:
- HC-KFS - Düşük eylemsizlik, küçük kapasite
- HC-MFS - Orta inersi, küçük kapasite
- HC-SFS - Orta inersi, orta kapasite
- HC-RFS - Orta durgunluk, yüksek hız
- HC-UFS - Ultra düşük eylemsizlik, küçük kapasite
- HA-LFS - Orta durgunluk, büyük kapasite
Sinüzoidal PWM Kontrol Faydaları
Sinüzoidal PWM kontrolü, motor sargılarında sinüzoidal akım dalga biçimleri üreterek daha yumuşak tork çıkışı sağlar, bu da düşük hızlarda cogging ve tork dalgalanmasını azaltır.
Bu, alet makineleri için daha iyi bir yüzey finişi ve eksen ters noktasındaki titreşimlerin azaltılması ile sonuçlanır.
Dahili Dinamik Fren Güvenliği
Entegre dinamik fren, servo off veya arıza koşullarında etkinleştirilir ve dış fren donanımı olmadan kontrol edilen durma sağlar.Bu, serbest duraklamaların kabul edilemez olduğu uygulamalarda ek yavaşlama bileşenlerine olan ihtiyacı ortadan kaldırır..
IP00 Kabin Montaj Gereksinimleri
Açık yapı tasarımı, uygun şekilde mühürlenmiş ve havalandırılmış bir kontrol dolabına monte edilmesini gerektirir.Birimin üstü ve altındaki yeterli boşluk, nominal çalışma sıcaklıklarında termal performansın korunması için gereklidir..
Sıkça Sorulan Sorular
Hangi motorlar MR-J2S-10B ile uyumludur?
Sürücü, HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS ve HA-LFS servo motorları ile uyumludur.
MR-J2S-10B tek fazlı bir güç kaynağından güçlendirilebilir mi?
Evet, sürücü 1 fazlı 230VAC, 50/60Hz işleyişi kabul eder. Tek fazlı işleyişin faz başına daha yüksek giriş akımı gerektirdiğini unutmayın - besleme devre kesici ve kablolama buna göre değerlendirildiğinden emin olun.
MR-J2S-10B'deki "B" sonek ne anlama geliyor?
"B" işareti, bu yüksek hızlı seri otobüsü destekleyen Mitsubishi hareket denetleyicileri ile kullanılması gereken SSCNET (Serial Servo Communication Network) arayüz uyumluluğunu gösterir.
MR-J2S-10B'ye dış dinamik fren direnişi gerekiyor mu?
Hayır, dinamik fren yerleşiktir ve standart uygulamalar için harici bir direnç gerektirmez.
MR-J2S-10B'ye hangi koruyucu fonksiyonlar yerleştirilmiş?
Sürücü, aşırı akım, aşırı yük, kodlayıcı hatası, düşük voltaj, anlık güç kaybı, aşırı hız ve aşırı konum hatası için kapsamlı koruma içerir.
MR-J2S-10B yeni bir Mitsubishi ürünüdür.
