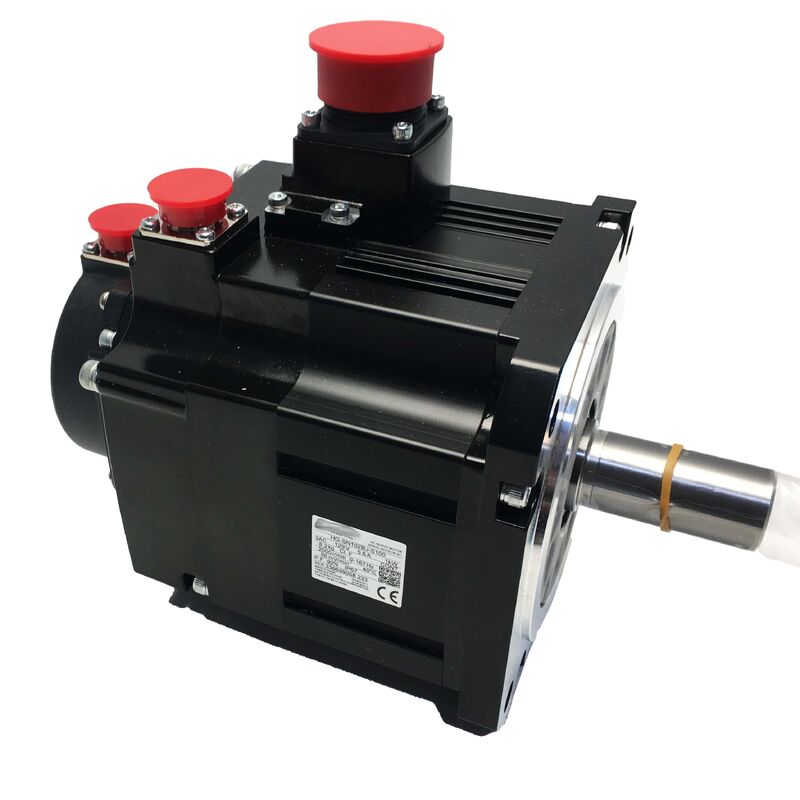

Mitsubishi HG-SN102BJ-S100 AC Servo Motoru
MELSERVO JE 1kW fren motoru 17 bit kodlayıcıyla - Fabrika mühürlendi
Entegre frenli gelişmiş 1kW servomotor
Mitsubishi HG-SN102BJ-S100, özellikle yerçekimi, yay yükü,veya dış kuvvetler, güç kesildiğinde veya arıza koşullarında kontrollü konumlandırma gerektirir..
Mitsubishi'nin MELSERVO JE serisinin ve HG-SN motor ailesinin bir parçası olarak, bu motor, 2.000 RPM'de 1 kW'lık nominal çıkış, 4.77 Nm'lik nominal tork ve maksimum hızla olağanüstü performans sunar.000 RPM5.6A nominal akım ile 200V AC sınıfı güç ile çalışan, 17 bitlik mutlak kodlayıcı (131.072 ppr), entegre elektromanyetik tutma fren, şaft çıkışında yağ mühürü ve IP67 koruması vardır..
Temel Özellikler
- Entegre elektromanyetik frenle 1 kW nominal güç
- Tam konumlandırma için 17 bitlik mutlak kodlayıcı
- IP67 toz ve suya karşı koruma
- Çukur çıkışında yağ mühürü koruması
- Super MR-E serisi amplifikatörleri için optimize edilmiş (S100 varyantı)
- Tamamen Kapalı Doğal Soğutma (TENC) tasarımı
Teknik özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
HG-SN102BJ-S100 |
| Seriler |
MELSERVO JE - HG-SN |
| İsimlendirilmiş Çıktı |
1,000W (1,0 kW) |
| Dönüştürme tork |
4.77 Nm |
| Belirli Hız |
2,000 RPM |
| Maksimum Hız |
3,000 RPM |
| Rütbeli Akım |
5.6 A |
| Güçlendirme Voltajı |
200V AC sınıfı |
| Kodlayıcı |
17-bit mutlak (131,072 ppr) |
| Elektromanyetik fren |
Evet (gömülü) |
| Petrol mührü |
- Evet. |
| Flanş Boyutu |
130 × 130 mm |
| Çubuk Tipi |
Düz. |
| Soğutma yöntemi |
Doğal konveksiyon (TENC) |
| İnerti sınıfı |
Orta inersi / orta kapasite |
| Koruma derecesi |
IP67 |
| Çevre sıcaklığı |
0 ila +40°C |
| Uyumlu Güçlendirici |
MR-JE serisi / Super MR-E (S100) |
Entegre fren sistemi
BJ işareti, yayla bağlanmış, güç serbest bırakılmış bir ilkeyle çalışan entegre elektromanyetik bekleme frenini doğruluyor.Motor asısı serbestçe döner.. Voltaj kesildiğinde, yay derhal fren diskiyle çalışır ve şaftı pozisyonunda kilitler. Bu arıza güvenli tasarımı, güç kesintisi veya acil durma sırasında otomatik eksin kilitlenmesini sağlar.
Bu fren sistemi, yükleri tutan dikey eksenler, yerçekimi altında pozisyonu koruyan robot eklemleri için gereklidir.ve servo devre dışı kaldığında kontrolsüz hareketin önlenmesi gereken eğimli taşıyıcı sürücüler.
Önemli Not
Tutma frenleri, hızdan dinamik durmak için değil, duraklama pozisyonunu korumak için tasarlanmıştır.Dinamik yavaşlama servo amplifier tarafından yönetilir.
Kodlayıcı Teknolojisi ve Uyumluluk
17 bitlik mutlak kodlayıcı, uygun bir amplifikatör yedek bataryası ile eşleştirildiğinde güç döngüleri boyunca konum verilerini korur.Yerelleştirmenin yavaş veya mekanik olarak kısıtlı olduğu uygulamalarda döngü sürelerini önemli ölçüde azaltmak.
S100 sonek, bu motorun özel olarak uyarlanmış kodlayıcı sinyal arayüzleri ve parametreler kümeleri ile Super MR-E serisi amplifikatörleri için yapılandırıldığını gösterir.uyumluluğu doğrulamak veya standart HG-SN102BJ varyantını değerlendirmek.
Soğutma ve Kurulum
Tamamen Kapalı Doğal Soğutma (TENC) yapısı, motorun dış yüzeyinden ve montaj flensinden konvektif ısı aktarımına dayanır ve arıza yapabilecek soğutma fanlarına gerek duymaz.Kapalı yapı IP67 korumasını sağlar, motoru zorlu ortamlara uygun hale getirir.
Düzgün montaj, ek bir ısı alıcı olarak çalışan 130 × 130 mm alüminyum montaj flens gerektirir. Flensin boyutunu azaltmak, pratikte motorun etkili sürekli tork değerini azaltır.
Uygulama Alanları
- Vertikal CNC eksenleri ve alet/spindle başının konumlandırılması için Z-içimleri
- Endüstriyel robot eklemleri sürekli yerçekimi yükü altında çalışır
- İşlemler arasında pozisyonu koruyan döner indeksleme tabloları
- E-Stop sırasında malzeme hasarını önleyen sarma ve gerilim eksenleri
- Dikey yükleme ve düşme riskinin önlenmesi ile genel otomasyon
Sıkça Sorulan Sorular
S1: HG-SN102BJ-S100 ile standart HG-SN102J arasındaki fark nedir?
A: Bölüm numarasındaki BJ, entegre elektromanyetik frenini gösterir - standart HG-SN102J'nin fren yok. S100 sonek, bu varyantın Super MR-E serisi amplifikatörleri için yapılandırıldığını gösterir.Standart MR-JE güçlendirici sistemleri için, HG-SN102BJ (S100 olmadan) tipik olarak frenli bir varyanttır.
S2: 17 bitlik mutlak kodlayıcı pil destekli mi?
C: Kodlayıcı mutlak konum algısını destekler, ancak pil yedekleme, motorun içinde değil, amplifier tarafında sağlanır.MR-JE serisi amplifikatörü, güç döngüleri boyunca kodlayıcı konum verilerini koruyan bir pil birimini kabul ederBatarya olmadan, sistem artış modunda çalışır ve başlatılırken ev kontrolü gerektirir.
S3: Bu motor ne kadar fren çıkış voltajı gerektiriyor?
A: Mitsubishi HG-SN serisi tutma frenleri tipik olarak fren serbest bırakılması için 24V DC gerektirir.Motor veri sayfasından veya isim plakasından fren voltajı özelliklerini doğrulayın - amplifikatörün fren çıkışı veya harici bir 24V besleme devresinin fren bağlantısına bağlı olması gerekir..
S4: Bu motor yatay olarak kullanılabilir mi, yoksa sadece dikey eksenler için mi?
A: Motor herhangi bir yönelimde monte edilebilir - yatay, dikey şafta yukarı veya dikey şafta aşağı.Yağ mühürleme montaj konumuna bakılmaksızın, yağların içeri girmesine ve soğutma sıvısının sıçramasına karşı korurFren, dikey ve eğimli eksenlerde en çok işlevsel olarak gereklidir, ancak motor mekanik olarak yatay kullanım için de uygundur.
S5: HG-SN102BJ-S100 için hangi amplifikatör gereklidir?
A: S100 varyantı, Mitsubishi Super MR-E serisi amplifikatörleri için özel olarak yapılandırılmıştır.Standart MR-JE sistemleri için, S100 dışı HG-SN102BJ, doğru motor seçimi.
Mitsubishi HG-SN102BJ-S100 OEM bir servomotordur. Kurulumdan önce amplifikatör uyumluluğunu, fren voltajı kaynağını ve kodlayıcı batarya gereksinimlerini sistem belgelerinizle karşılaştırın.
