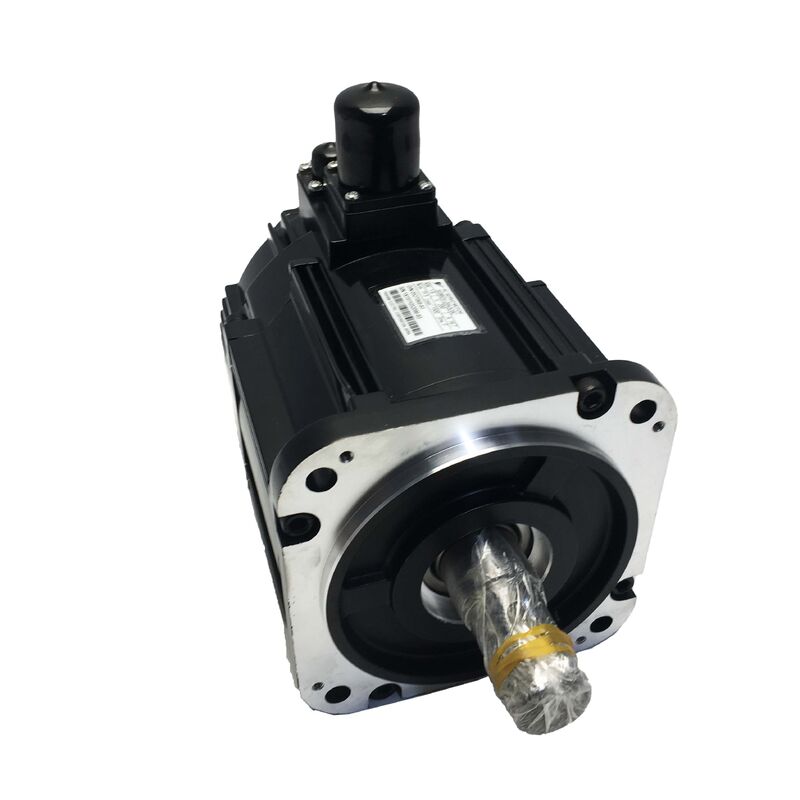

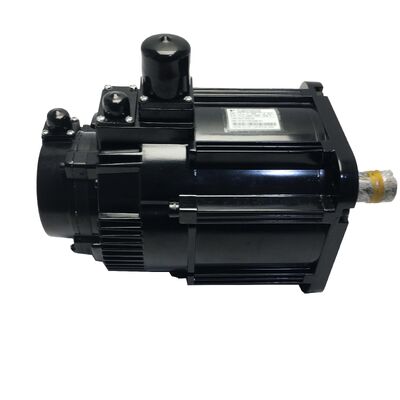

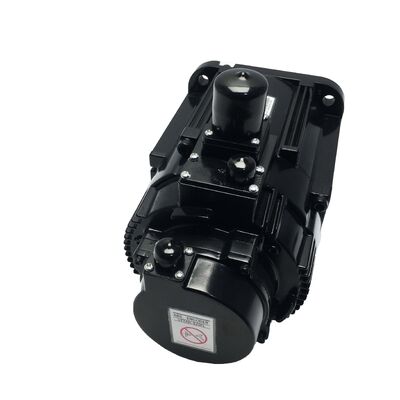

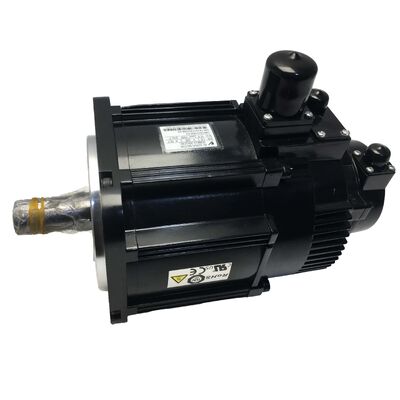

Yaskawa SGMGV-20A3C6C Σ-V Serisi AC Servo Motor
1.8 kW, 20-Bit Kodlayıcı, IP67, Tutma Freni - Yeni Fabrika Mühürlü
Ürün Genel Bakışı
Yaskawa SGMGV-20A3C6C, Yaskawa'nın Σ-V (Sigma-V) serisinden, endüstriyel makinelerdeki yüksek hızlı besleme ekseni uygulamaları için özel olarak tasarlanmış 1.8 kW'lık bir AC servo motordur. 200 VAC güç kaynağından beslenen ve 20-bit gerçek mutlak seri kodlayıcıya sahip bu motor, yüksek çözünürlüklü geri besleme, IP67 çevresel sızdırmazlık ve zorlu eksen tahrik uygulamaları için entegre bir 24V DC tutma freni sunar.
Anahtar Özellikler
| Nominal Çıkış |
1.8 kW |
| Güç Kaynağı Voltajı |
AC 200 V |
| Kodlayıcı Tipi |
20-Bit Gerçek Mutlak Seri Kodlayıcı |
| Kodlayıcı Çözünürlüğü |
1.048.576 darbe/devir |
| Mil Yapılandırması |
Kamalı Düz Mil ve Dişli Uç |
| Tutma Freni |
DC 24V |
| Giriş Koruması |
IP67 (Standart) |
| Seri |
Σ-V (Sigma-V) - SGMGV Tipi |
| Uygulama |
Yüksek Hızlı Besleme Ekseni Tahriki |
20-Bit Mutlak Kodlayıcı Teknolojisi
20-bit seri kodlayıcı, mil devri başına 1.048.576 benzersiz konum darbesi sağlar, bu da daha yumuşak düşük hızlı hareket, daha sıkı konum tutma ve çok eksenli interpolasyon yollarında daha doğru konturlama olanağı tanır. "Gerçek mutlak" özelliği, pil yedeği olmadan güç kesintileri sırasında mil konumu verilerini saklar, referans alma döngülerini ortadan kaldırır ve başlatma süresini azaltır.
IP67 Çevresel Koruma
Her SGMGV serisi motor, standart olarak IP67 giriş koruması içerir ve 30 dakika boyunca bir metreye kadar geçici daldırmaya dayanacak şekilde derecelendirilmiştir. Bu koruma seviyesi, ek muhafazalar olmadan yüksek basınçlı soğutma sıvısı sistemlerinde, sisli kesme bölgelerinde ve yıkama ortamlarında kurulumu mümkün kılarak motor ömrünü uzatır ve bakımı azaltır.
Tutma Freni Sistemi
24V DC tutma freni, arıza güvenli mimariyi takip eder: elektriksel serbest bırakma ile yaylı kilitleme. Fren, güç kaybı, servo alarmı veya acil durdurma durumunda otomatik olarak devreye girerek dikey eksenler ve yerçekimi yüklü mekanizmalar için kritik güvenlik sağlar. 24V fren beslemesi, standart makine kontrol sistemleriyle kolayca entegre olur.
Mil Tasarım Özellikleri
Düz mil, pozitif mekanik tahrik bağlantısı için işlenmiş bir kamalı yuvaya ve eksenel sabitleme için dişli bir uç deliğine sahiptir. Bu tasarım, şok yükleri altında güvenilir tork iletimi sağlar ve kayış tahrik düzeneklerinde ve kasnak monte edilmiş uygulamalarda bakımı basitleştirir.
Sistem Uyumluluğu
Yaskawa Σ-V serisi servo sürücülerle (SGDV amplifikatör serisi) çalışmak üzere tasarlanan bu motor, fabrika yapılandırılmış tanıma ve ayarlama parametreleriyle eşleşen bir sistem oluşturur. Çok eksenli sistemler için MECHATROLINK-II/III protokolleriyle ve bağımsız uygulamalar için analog ve darbe treni komut girişleriyle uyumludur.
Sıkça Sorulan Sorular
SGMGV-20A3C6C ile hangi servo sürücü uyumludur?
Bu motor, 1.8 kW çıkış derecesine ve akım gereksinimlerine uygun olarak seçilen Yaskawa Σ-V serisi SGDV serisi servo amplifikatörlerle kullanılmak üzere tasarlanmıştır.
20-bit kodlayıcı için "gerçek mutlak" ne anlama gelir?
Gerçek mutlak kodlayıcılar, mil konumu bilgisini fiziksel olarak kodlayıcının içine saklar, bu da referans alma dizileri veya pil yedeği gereksinimleri olmadan güç açıldığında anında konum okumasına olanak tanır.
Bu motor tutma freni etkinleştirilmeden kullanılabilir mi?
Evet, fren ayrı bir fonksiyondur ve özel 24V DC beslemesi gerektirir. Ancak, dikey eksenler veya yerçekimi yüklü mekanizmalar için frenin kullanılması, temel arıza güvenli tutma kabiliyeti sağlar.
IP67 koruması kurulumu ve bakımı nasıl etkiler?
IP67, ek koruma olmadan soğutma sıvısı yoğun ortamlarda kurulumu mümkün kılarak rulman kirlenmesi arızalarını azaltır ve zorlu endüstriyel koşullarda motor servis ömrünü uzatır.
Kamalı yuva ve dişli mil ucunun önemi nedir?
Kamalı yuva, yüksek yükler altında pozitif tork iletimi sağlarken, dişli uç, kayış tahrikleri ve güvenli bileşen konumlandırması gerektiren uygulamalar için eksenel sabitleme sağlar.
