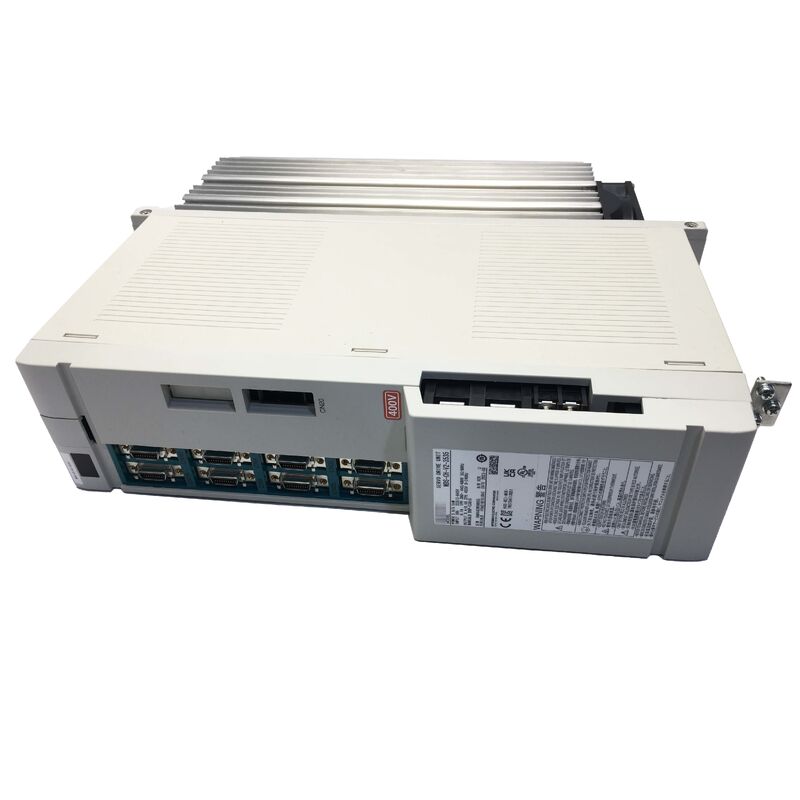

MDS-CH-V2-3535 Mitsubishi Yeni Fabrika Kapalı Servo Sürüş Birimi MDSCHV23535

MDS-CH-V2-3535 | Mitsubishi MDS-CH Çift Eksenli Servo Sürücü — 3,5kW + 3,5kW / 2 Eksenli / 400V / CNC Takım Tezgahı

MDS-CH — Mitsubishi'nin Kombine Hibrit Tahrik Mimarisi

MDS-CH serisi, Mitsubishi Electric'in Kombine Hibrit sürücü platformudur; birden fazla servo eksen kanalının, ortak bir güç kaynağı veriyolunu paylaşan tek bir sürücü ünitesine entegre edildiği kompakt bir sürücü mimarisidir. "CH" tanımı, birleşik hibrit tasarımı belirtir: tek bir fiziksel sürücü muhafazası içindeki her eksen kanalı için ayrı servo amplifikatör PCB'leri.

MDS-CH-V2-3535, tek bir ünitede her biri 3,5kW değerinde iki bağımsız servo eksen kanalı sağlar. "V2", bunu MDS-CH serisi içindeki ikinci nesil servo amplifikatör olarak tanımlar.

Temel Özellikler

Mitsubishi CNC Tahrik Sisteminde MDS-CH

MDS-CH serisi, Mitsubishi'nin tahrik sistemi mimarisine entegre olur:

Güç Kaynağı Modülü (MDS-CH-CV):AC şebekesini, sistemdeki tüm MDS-CH servo ve iş mili sürücülerini besleyen paylaşılan DC veri yoluna dönüştürür.

Servo Sürücüler (MDS-CH-V):Servo motorları paylaşılan DC barasından kontrol eden invertör üniteleri. MDS-CH-V2-3535 bu aileye ait çift kanallı bir servo sürücüdür.

İş Mili Tahrikleri (MDS-CH-SP):İş mili motorlarını kontrol eden invertör üniteleri. MDS-CH-SP-300 (aşağıda açıklanmıştır) aynı sistem ailesindeki iş mili sürücüsüdür.

MDS-CH-V2-3535, FANUC'un CNC ve sürücü amplifikatörleri arasındaki servo iletişimi için yüksek hızlı seri ağı olan SSCNET (Servo Sistem Kontrolör Ağı) aracılığıyla Mitsubishi CNC'ye bağlanır.

Uygulama Senaryoları

CNC işleme merkezi çift eksenli değiştirme:Bir Mitsubishi CNC işleme merkezi, MDS-CH-V2-3535 tarafından sunulan iki eksende servo hataları geliştiriyor. Değiştirme, etkilenen her iki eksen için çift eksenli servo kontrolünü geri yükler.

CNC tahrik sisteminin devreye alınması:Yeni bir Mitsubishi CNC takım tezgahı kuruldu. MDS-CH-V2-3535, makinenin iki eksen kanalına hizmet veren çift servo sürücü olarak devreye alınmıştır.

SSS

S1: CNC sistemimde MDS-CH-V2-3535'in hangi eksenlere hizmet verdiğini nasıl belirleyebilirim?

Her MDS-CH sürücüsü için eksen ataması, sürücünün SSCNET iletişim zincirindeki konumu ve Mitsubishi CNC parametrelerinde yapılandırılan eksen adresi ayarlarıyla belirlenir. Hangi fiziksel eksenlerin MDS-CH-V2-3535'teki iki kanala karşılık geldiğini belirlemek için CNC'nin sürücü atama parametre tablosunu veya makine takımının elektrik belgelerini kontrol edin.

S2: MDS-CH-V2-3535'in her iki kanalı da aynı anda çalışabilir mi?

Evet. Her iki servo eksen kanalı aynı anda ve bağımsız olarak çalışır; her biri kendi hız ve akım kontrol döngülerini servo güncelleme hızında çalıştırır. Paylaşılan DC veri yolu her iki kanalı da aynı anda besleyerek CNC enterpolasyonu tarafından komut verildiği şekilde koordineli çok eksenli hareketi mümkün kılar.

S3: Bir eksen kanalı arızalanırsa ne olur; diğer kanal çalışmaya devam eder mi?

Bu arıza türüne bağlıdır. Arıza kanala özgüyse (örneğin, bir eksende motor aşırı akımı), arızalı kanal alarm durumundayken diğer kanal çalışmaya devam edebilir. Arıza, paylaşılan güç veriyolunu veya SSCNET iletişimini etkiliyorsa her iki kanal da aynı anda etkilenir. CNC'nin alarm ekranı arızalı kanalı ve arıza tipini tanımlar.

S4: MDS-CH-V2-3535'in değiştirilmesi servo parametre yedeklemesi gerektirir mi?

Her iki eksen kanalı için servo parametreleri, sürücü ünitesinde değil, Mitsubishi CNC'nin parametre belleğinde bulunur. Tahrik ünitesinin değiştirilmesi kayıtlı CNC parametrelerini etkilemez. Yedek parçayı taktıktan sonra CNC, açılış başlatma sırası sırasında ilgili eksen parametrelerini yeni sürücü ünitesine indirir.
