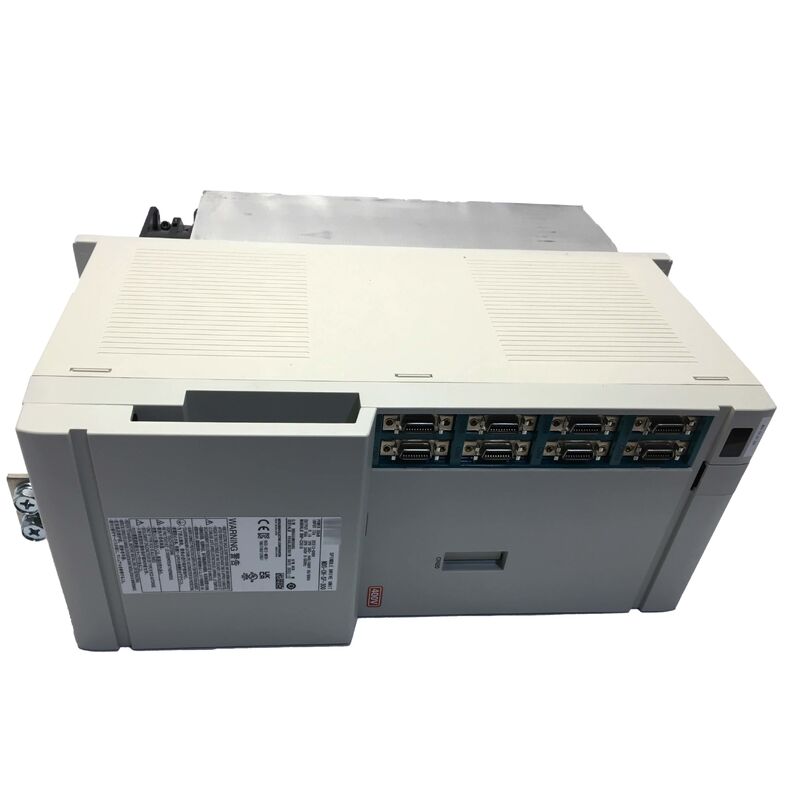

MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300
  • MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300
  • MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300
  • MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300
  • MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300
MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300

MDS-CH-SP-300 Yeni mühürlü Mitsubishi Servo Drive Birimi MDSCHSP300

Menşe yeri JAPONYA
Marka adı Mitsubishi
Sertifika CE RoHS
Model numarası MDS-CH-SP-300
Ürün Detayları
Marka:
MITSUBISHI
Modeli:
MDS-CH-SP-300
Ürün türü:
Mil Tahrik Ünitesi
Seri:
MDS-CH-SP
Nominal Kapasite:
30 KW
Giriş voltajı:
400V Sınıfı
Başvuru:
CNC İş Mili Motor Kontrolü
Kontrol yöntemi:
PWM kontrolü
Garanti:
Bir yıl
Ödeme ve Kargo Koşulları
Min sipariş miktarı
1
Fiyat
USD 4600-4900 / piece
Ambalaj bilgileri
orijinal ambalaj
Teslim süresi
2 gün
Ödeme koşulları
L/C,D/A,D/P,T/T,Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması
MDS-CH-SP-300 Yeni Mühürlü Mitsubishi Servo Tahrik Ünitesi MDSCHSP300
MDS-CH-SP-300 | Mitsubishi MDS-CH Mil Tahrik Ünitesi
30kW / 200-230V 3 Fazlı / CNC Takım Tezgahı İş Mili Kontrolü
30kW İş Mili Tahriki – Yüksek Güçlü CNC İş Milleri İçin
MDS-CH-SP-300, 30 kW'lık iş mili tahrik gücü sağlayarak MDS-CH iş mili tahrik aralığının en üst noktasına yerleştirir. 30 kW'lık bir iş mili gücü şunları sağlar:
  • Orta ila büyük CNC işleme merkezleri:Çelik, dökme demir ve sert alaşımlarda ağır iş frezeleme, delik işleme ve delme işlemleri için güçlü iş millerine sahip yatay ve dikey işleme merkezleri.
  • CNC taşlama makineleri:Kararlı güç dağıtımıyla yüksek iş mili hızları gerektiren hassas taşlama işlemleri.
  • Çok görevli tornalama merkezleri:Büyük CNC tornalama ve freze-torna merkezlerindeki yüksek güçlü ana iş milleri, yüksek talaş kaldırma oranlarında ağır tornalama kesimleri yapabilir.
30kW gücündeki MDS-CH-SP-300, düşük hızlı, yüksek torklu, ağır kaba işlemeden yüksek hızlı son kesime kadar geniş bir iş mili hızı aralığında yüksek torklu kesme operasyonlarını sürdürebilir.
Temel Özellikler
Parametre Değer
Nominal Çıkış 30kW
Giriş Kaynağı 200-230V AC, 3 fazlı
Seri MDS-CH
Tip İş Mili Tahrik (SP)
Başvuru CNC takım tezgahı mili
MDS-CH İş Mili Tahrik – Fonksiyonlar
MDS-CH-SP-300, bir CNC takım tezgahının gerektirdiği tüm iş mili kontrol fonksiyonlarını gerçekleştirir:
  • Değişken hız kontrolü:Mitsubishi CNC'den hız komutlarını alır ve iş mili motor hızını sıfıra yakın hızdan maksimum hıza kadar programlanan aralıkta hassas bir şekilde düzenler.
  • İş mili yönelimi (C ekseni):Takım değiştirme işlemleri için iş milini hassas bir açısal konuma konumlandırır ve karmaşık işlenmiş profiller için iş mili dönüşünün doğrusal eksen hareketi ile koordine edildiği Cs ekseni konturlamayı etkinleştirir.
  • Hassas kılavuz çekme senkronizasyonu:Hassas kılavuz çekme sırasında iş mili dönüşünü Z ekseni beslemesiyle senkronize eder; hareketli kılavuz tutucu olmadan doğru diş adımı sağlar.
  • Rejeneratif frenleme:Yavaşlama sırasında iş mili motoru, enerjiyi MDS-CH sisteminin paylaşılan DC barasına geri gönderir. Bu yenilenen enerji, güç kaynağı modülündeki net güç talebini azaltır ve sürücü sistemi içinde dağılan ısıyı azaltır.
Uygulama Senaryoları
  • İşleme merkezi iş mili tahrikinin değiştirilmesi:Bir Mitsubishi CNC işleme merkezinin iş milinde sürücü arızaları oluşuyor; iş mili programlanan hızlara ulaşamıyor veya aşırı akım alarmları nedeniyle hata veriyor. İş mili motoru doğrulandıktan sonra MDS-CH-SP-300 sürücü hatası olarak tanımlanır. Değiştirme, tam 30kW iş mili tahrik kapasitesini geri kazandırır.
  • İş mili yönlendirme hatası:Bir CNC takım tezgahında iş mili oryantasyonu arızaları oluşur; iş mili, takım değişimi için doğru açıda durmaz. MDS-CH-SP-300, yön kontrol hatası olarak tanımlandı. Değiştirme, takım değiştirme işleminin güvenilir olmasını sağlar.
Sıkça Sorulan Sorular
S1: Aynı sürücü sistemindeki MDS-CH-SP-300 ile MDS-CH-V serisi arasındaki fark nedir?
MDS-CH-SP-300 bir iş mili sürücüsüdür; kesme gücü sağlayan ve öncelikle yönlendirme özelliğiyle hız modunda çalıştırılan iş mili motorunu kontrol eder. MDS-CH-V serisi (MDS-CH-V2-3535 gibi) servo sürücülerdir; besleme eksenlerini kapalı döngü konum kontrol modunda kontrol ederler. Her ikisi de güç kaynağı modülünden aynı MDS-CH DC veriyolunu paylaşıyor ancak temelde farklı makine işlevlerine hizmet ediyor.
S2: MDS-CH-SP-300, Cs ekseni (konturlama iş mili) işlemini destekliyor mu?
Evet. MDS-CH-SP serisi, karmaşık profilleri işlemek için iş milinin tamamen enterpolasyonlu bir döner eksen olarak kontrol edildiği ve CNC'nin doğrusal eksenleriyle koordine edildiği Cs ekseni hatlandırmayı destekler. Bunun için, sürücüye bağlı yüksek çözünürlüklü bir iş mili kodlayıcı (tipik olarak bir Mitsubishi OSA veya eşdeğer konum kodlayıcı) ve uygun Cs ekseni yazılım seçeneğinin CNC'de etkinleştirilmesi gerekir.
S3: Hangi iş mili alarmları MDS-CH-SP-300'de bir arıza olduğunu gösterir?
Mitsubishi CNC, arıza kategorisini tanımlayan iş mili alarm kodlarını görüntüler. Kontrol seviyesi alarmları (iletişim hataları, parametre hataları) sürücünün kontrol devresine işaret eder. Güç aşaması alarmları (aşırı akım, aşırı gerilim, IGBT hatası) sürücünün güç elektroniğine işaret eder. Sürücünün kendi teşhis ekranı (varsa) ek ayrıntıları gösterir. Tahrik ünitesini devre dışı bırakmadan önce iş mili motorunu ve kodlayıcıyı izole edin.
S4: MDS-CH-SP-300'ün değiştirilmesi iş mili parametrelerinin yeniden girilmesini gerektirir mi?
İş mili parametreleri, tahrik ünitesinde değil, Mitsubishi CNC'nin parametre belleğinde bulunur. Sürücünün değiştirilmesi kayıtlı CNC iş mili parametrelerini etkilemez. Değiştirilen parçayı taktıktan sonra CNC, açılış başlatma sırasında iş mili parametrelerini yeniden indirir. Üretime dönmeden önce iş mili hızı tepkisinin ve yönlendirme doğruluğunun doğru olduğunu doğrulayın.
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
