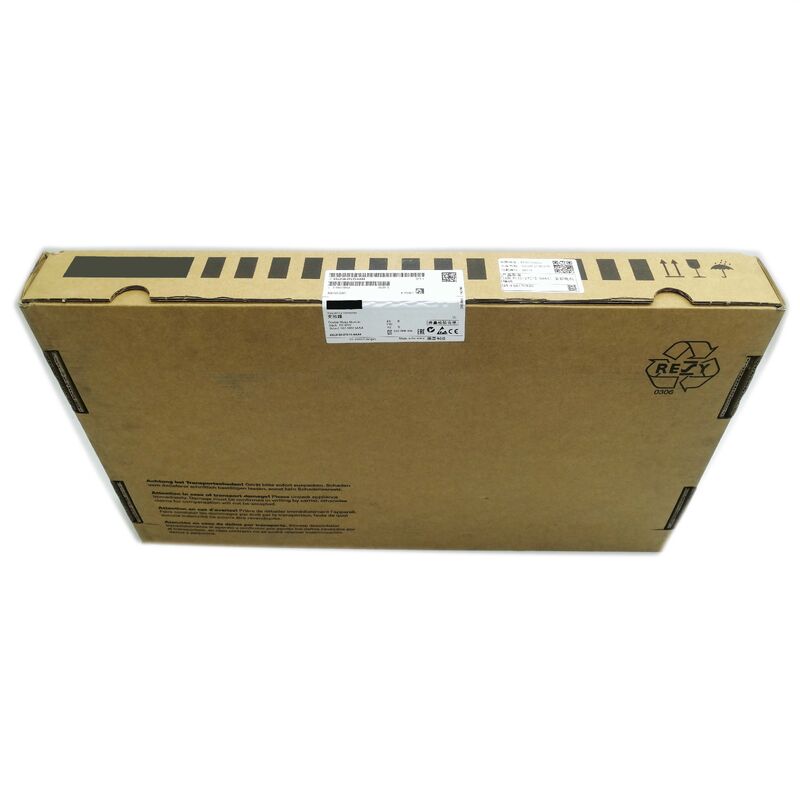

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Çift Motor Modülü
Kitap Boyutlu Biçim 2 * 5A 600 VDC Giriş 400V 3AC Çıkış Drive-CLiQ Genişletilmiş Güvenlik Entegre IP20
İki Eksen, Tek Kompakt Konut
Siemens 6SL3120-2TE15-0AA4, 2 * 5A çıkışa sahip bir SINAMICS S120 kitap büyüklüğündeki çift motor modülüdür ve bir kompakt korumadan iki bağımsız eksene hizmet vermektedir.Upstream Line Module tarafından sürdürülen ortak DC bağlantısından kaynaklanmaktadır., Drive-CLiQ aracılığıyla Kontrol Birimi ile iletişim kurar ve standart olarak her iki kanalda da tam Extended Safety Integrated yeteneği içerir.
Teknik özellikler
| Bölüm Numarası |
6SL3120-2TE15-0AA4 |
| Seriler |
SINAMICS S120 |
| Modül Türü |
Çift Motor Modülü (2 eksenli inverter) |
| Çerçeve Biçimi |
Kitap boyutu |
| DC bağlantı giriş voltajı |
600 VDC |
| Çıkış Voltajı |
400 V, 3 fazlı AC |
| İsimlendirilmiş çıkış akımı (her bir eksen) |
5 A |
| Temel yük akımı (her bir eksen) |
4.3 A |
| DC Bağlantı Akımı |
6 A |
| Çıkış Frekansı Aralığı |
0 ila 650 Hz |
| Aşırı yükleme kapasitesi |
60'lar için % 150, 3'ler için % 200. |
| Soğutma yöntemi |
İç hava soğutması |
| İletişim Arayüzü |
Sürücü-CLiQ |
| Güvenlik fonksiyonları |
Genişletilmiş Güvenlik Entegre (STO, SS1, SLS, SBC) |
| Koruma derecesi |
IP20 |
| Çalışma sıcaklığı |
0°C'den +40°C'ye kadar (derating +50°C'ye kadar mümkündür) |
| Motor Bağlantıları |
2 * fişleme konektörleri |
| DC otobüs bağlantısı |
2 * entegre DC bağlantı basbarları |
| 24V DC otobüs |
Entegre 24V DC basbar |
| Güvenli durma girişleri |
2 (kanal başına bir) |
| Güvenli Motor Fren Kontrolü |
2 (kanal başına bir) |
| Doğum Ülkesi |
Almanya |
Temel Özellikler
- Kompakt çift eksenli tasarım, dolap alanını tasarruf eder ve bileşen sayısını azaltır
- 150%/200% aşırı yükleme kapasitesi, en yüksek hızlanma taleplerini karşılar.
- 0 ila 650 Hz çıkış frekansı yüksek hızlı ve yüksek kutup sayılı motorları destekler
- Her bir eksen için bağımsız güvenlik fonksiyonları (STO, SS1, SLS, SBC)
- Otomatik modül tanıma ve yapılandırma için Drive-CLiQ arayüzü
- İç hava soğutması, dış soğutma sistemlerine ihtiyaç duyulmasını ortadan kaldırır
Sıkça Sorulan Sorular
Kanal başına 5A çıkış akımına karşılık gelen güç değerleri nelerdir?
400V 3 fazlı çıkışta ve 5A nominal akımda, her kanal yaklaşık 2.7 kW sürekli çıkış gücü sağlar, servo motorlar ve 3 kW aralığındaki kompakt asinkron motorlar için uygundur.
İki motor kanalı bağımsız güvenlik olayları da dahil olmak üzere tamamen bağımsız çalışabilir mi?
Evet, her kanalın kendi güvenli durma girişleri ve güvenli motor fren kontrol çıkışları var.
6SL3120-2TE15-0AA4 ile 6SL3120-2TE15-0AD0 arasındaki fark nedir?
Her ikisi de SINAMICS S120 kitap büyüklüğünde ikili motor modülleri 2 * 5A olarak değerlendirilmiştir.AD0 ise sıkı dolap kurulumları için daha dar bir profilli kitap boyutu D tipi.
Bu modülün dış soğutma ya da soğutma kanalı gerektiriyor mu?
Hayır, modülün bütünüyle iç hava soğutması ve entegre bir fanı var. Dış bir solucan, ısı değiştiricisi veya soğutma kanalı bağlantısı gerekmez.
Bu modülle hangi Kontrol Birimi çeşitleri uyumludur?
CU320-2, CU310-2, SIMOTION D ve SINUMERIK entegre CNC kontrol üniteleri de dahil olmak üzere Drive-CLiQ aracılığıyla kitap boyutlu Motor Modüllerini destekleyen herhangi bir SINAMICS S120 yetenekli Kontrol Birimi ile uyumludur.
