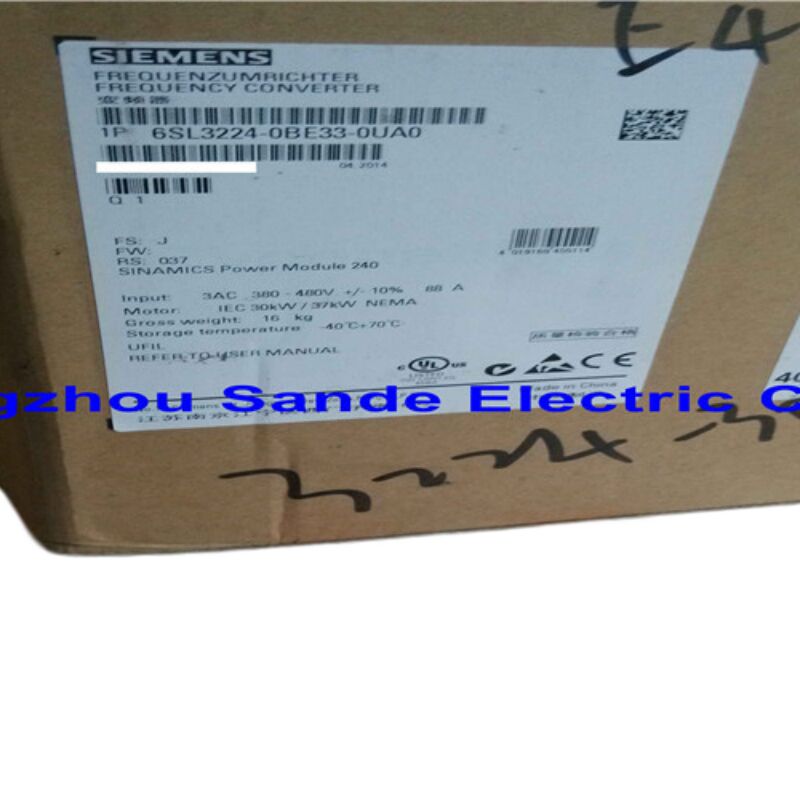

480V PM240 Sinamics G120 Güç Modülü 6SL3224-0BE33-0UA0

Siemens 6SL3224-0BE33-0UA0 — SINAMICS G120 PM240 Güç Modülü, 30 kW / 480V, Filtresiz Frenleme Doğrultucusu ile

Genel Bakış

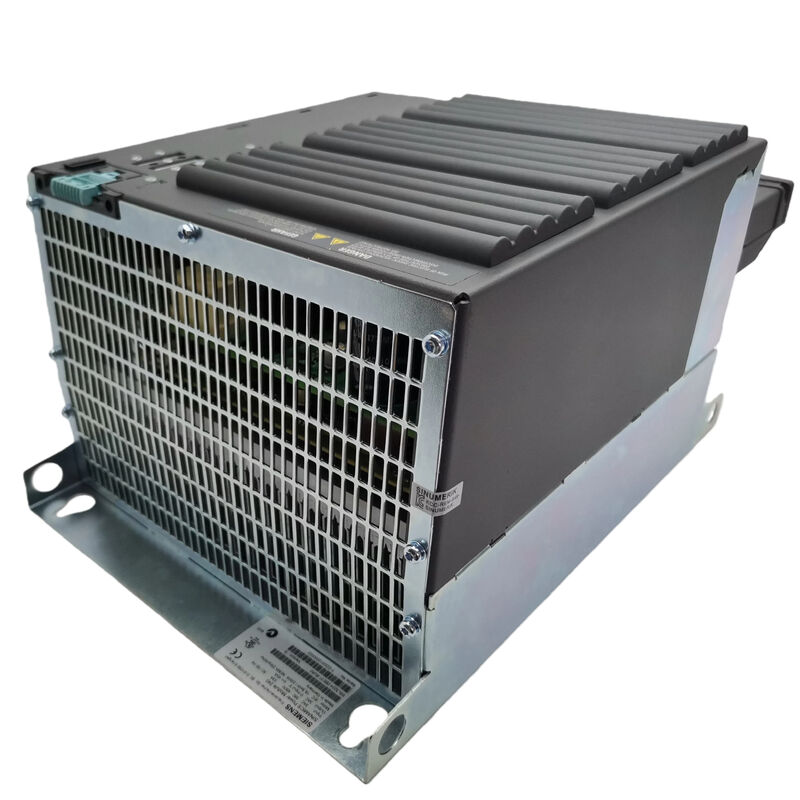

6SL3224-0BE33-0UA0 , Siemens'in en yaygın kullanılan değişken frekanslı sürücü (VFD) platformlarından biri olan SINAMICS G120 sürücü ailesinden 30 kW'lık bir güç modülüdür. Spesifik olarak bu, PM240 varyantıdır: filtrelenmemiş, entegre bir frenleme doğrultucusu ile, 380–480 V gerilim bandındaki üç fazlı AC uygulamaları için tasarlanmıştır.

Özünde, PM240 bir G120 sisteminin kasıdır. Tüm güç dönüştürme işini yapar — gelen AC beslemesini doğrultur, DC bara gerilimini yönetir ve motor hızını ve torkunu kontrol eden değişken frekanslı çıkışı üretir. Kontrol zekası, standartlaştırılmış bir arayüz aracılığıyla PM240'a doğrudan takılan ayrı bir Kontrol Ünitesinde (CU230/CU240 serisi) bulunur. Bu modüler yaklaşım, G120'nin belirleyici güçlü yönlerinden biridir: güç kademesine dokunmadan veya panoyu yeniden kablolamadan sürücüyü değiştirebilir, yükseltebilir veya yeniden yapılandırabilirsiniz.

Anahtar Teknik Özellikler

Yüksek Aşırı Yük ve Düşük Aşırı Yük — Hangi Mod Sizin İçin Uygundur?

Bu, G120'yi ilk kez kullananları şaşırtan bir ayrıntıdır, bu yüzden açıkça açıklanmaya değer.

Yüksek Aşırı Yük (HO) modu modülü 30 kW olarak derecelendirir. Kısa, keskin tork zirveleri gerektiren yükler için doğru seçimdir — tam yük altında başlaması gereken konveyör sistemleri, vinçler, ekstrüderler veya motorun birkaç saniye boyunca sabit durum derecesinin çok ötesine itilmesi gerekebilecek herhangi bir uygulama. Sürücü, termal sınırlama devreye girmeden önce 3 saniyeye kadar %200 nominal akım ve 57 saniyeye kadar %150 akım sağlar.

Düşük Aşırı Yük (LO) modu aynı donanımı 37 kW olarak derecelendirir. Burada aşırı yük talepleri daha yumuşaktır — santrifüj pompalar, fanlar ve kompresörler nadiren ani tork sıçramaları görür. Daha yumuşak bir aşırı yük profili için tasarlayarak, Siemens aynı PM240'ın bu uygulamalarda daha fiziksel olarak büyük bir motora hizmet etmesine izin verir, sahip olduğunuz donanımdan daha iyi yararlanır.

Bu ayrım, kurulum sırasında değil, motor seçimi sırasında önemlidir. Her iki mod da aynı donanımda çalışır.

Entegre Frenleme Doğrultucusu — Neden Orada

Standart değişken frekanslı sürücüler, rejeneratif enerjiyi (yavaşlayan yüklerden) DC bara geri gönderir. O enerjinin gideceği bir yer olmadan, DC bara gerilimi sürücü arızalanana kadar yükselir. PM240, bu sorunu dahili bir frenleme doğrultucu devresi ile çözer, bu da fazla enerjiyi harici bir frenleme direncine (ayrı satılır, uygulamaya göre boyutlandırılır) yönlendirir.

Bu, PM240'ı aşağıdaki uygulamalar için uygun hale getirir:

• Sık veya hızlı yavaşlama döngüleri
• Yüksek ataletli yükler (büyük volanlar, santrifüjler, sarma/açma sistemleri)
• Yükün jeneratör olarak motoru sürebileceği dikey yükler veya kaldırma sistemleri

Uygulamanız önemli rejeneratif frenleme talepleri olmadan sabit bir yönde çalışıyorsa, doğrultucu basitçe aktif kalır — kurulumda herhangi bir dezavantaj eklemez.

PM240 Neler İçermiyor

Sipariş vermeden önce, 6SL3224-0BE33-0UA0 ile nelerin geldiğini not edin:

• Kontrol Ünitesi Yok. PM240'ın çalışması için uyumlu bir KU (CU240E-2, CU230P-2 veya G120 serisindeki diğerleri gibi) gereklidir. Doğru KU, alan veri yolu protokolünüze, güvenlik gereksinimlerinize ve G/Ç ihtiyaçlarınıza bağlıdır.
• BOP (Temel Operatör Paneli) Yok. Yerel parametre ayarı, isteğe bağlı bir BOP-2 veya STARTER veya Startdrive gibi bir devreye alma aracına bağlantı gerektirir.
• EMC hat filtresi Yok. Parça numarasındaki "0UA0" soneki filtrelenmemiş bir üniteyi belirtir. Kurulumunuz EMC Kategori C2 veya C3 sınırlarına uyumluluk gerektiriyorsa, harici bir hat filtresi eklenmeli veya filtrelenmiş varyant (sonek "0AA0") belirtilmelidir.

Tipik Uygulamalar

6SL3224-0BE33-0UA0, geniş bir süreç ve fabrika otomasyon ortamında bulunur:

• Pompa ve fan sistemleri (maksimum motor derecesi için LO modunda çalışır)
• Konveyör hatları ve malzeme taşıma (yük bağımlı başlatma için HO modundan yararlanır)
• Kompresörler ve karıştırıcılar
• Makine aleti yardımcı eksenleri
• Paketleme makineleri
• HVAC hava işleme üniteleri daha büyük ticari veya endüstriyel binalarda

30/37 kW güç aralığı, daha küçük değişken hızlı sürücüler ile daha büyük, kabin tipi sürücü sistemleri arasındaki sınırda yer alan motor boyutlarını kapsar — bu da G120'yi panel alanı ve kurulum esnekliğinin önemli olduğu yerlerde pratik bir seçim haline getirir.

Sıkça Sorulan Sorular

S1: Bu güç modülü tüm SINAMICS G120 Kontrol Üniteleri ile çalışır mı?

CU230P-2 ve CU240E-2 ailelerinden çoğu G120 Kontrol Ünitesi doğrudan PM240'a takılır. Ancak, her KU-PM kombinasyonu geçerli değildir — Siemens, G120 sistem kılavuzunda (Siemens Industry Online Support portalında bulunan) hangi kombinasyonların onaylandığını doğrulayan bir uyumluluk matrisi yayınlar. Daha önce çalışan bir sürücüyü değiştiriyorsanız, herhangi bir KU'nun bu PM240 ile çalışacağını varsaymak yerine mevcut kurulumdaki KU parça numarasını eşleştirin.

S2: 6SL3224-0BE33-0UA0 (filtresiz) ile 6SL3224-0BE33-0AA0 (filtreli) arasındaki fark nedir?

Her iki ünitenin içindeki donanım temelde aynıdır — aynı kasa boyutu, aynı güç derecesi, aynı frenleme doğrultucusu. Filtreli varyant (0AA0), entegre bir Sınıf A EMC hat filtresi ekler, bu da onu fiziksel olarak daha uzun (497 mm'ye karşı 635 mm) yapar ve iletilen elektromanyetik emisyonların EN 61800-3 Kategori C2 gereksinimlerini karşılaması gereken kurulumlar için daha uygundur. Filtresiz 0UA0, panoda harici bir filtrenin zaten bulunduğu, sürücünün katı EMC gereksinimlerinden muaf bir endüstriyel beslemeye bağlandığı veya daha küçük ayak izinin öncelikli olduğu yerlerde belirtilir.

S3: Bu sürücü, ürün başlığında belirtildiği gibi 480 V beslemede kullanılabilir mi?

Evet. 380–480 V 3AC (±%10) nominal giriş aralığı, sürücünün 380 V ile 480 V arasındaki herhangi bir nominal besleme geriliminde doğru şekilde çalışacak şekilde tasarlandığı anlamına gelir. 480 V besleme bu aralığa girer. ±%10 tolerans, sürücünün arıza olmadan yaklaşık 528 V'a kadar geçici gerilimleri idare edeceği anlamına gelir — gerilim regülasyonunun kusurlu olduğu besleme sistemlerinde kullanışlıdır.

S4: 6SL3224-0BE33-0UA0 hala üretimde mi?

Bu özel parça numarası bazı distribütörler tarafından durdurulmuş veya geçişli olarak listelenmiştir. Siemens, G120 platformunu aktif olarak geliştirmektedir ve ardıl konfigürasyonlar, revize edilmiş donanım revizyonlarını yansıtan güncellenmiş parça numaralarına sahip olabilir. Devam eden projeler için, mevcut bulunabilirliği doğrulamak ve doğrudan bir yedek parça numarasının geçerli olup olmadığını kontrol etmek tavsiye edilir. Güvenilir endüstriyel otomasyon tedarikçilerinden yenilenmiş ve değişim üniteleri, bakım uygulamaları için pratik bir seçenek olmaya devam etmektedir.

S5: Bu modülle hangi frenleme direnci eşleştirilmelidir?

Uygun frenleme direnci, uygulamanızın gerektirdiği frenleme gücüne bağlıdır — özellikle tepe frenleme gücü, frenleme olaylarının görev döngüsü ve döngü başına dağıtılacak toplam enerji. Siemens, SINAMICS G120 donanım kurulum kılavuzunda (belge numarası 6SL3097-4AL00-0BP3 veya firmware sürümünüz için eşdeğeri) direnç boyutlandırma kılavuzu yayınlar. Başlangıç ​​noktası olarak, direnç PM240'ın tepe doğrultucu gücü için derecelendirilmiş olmalı ve yavaşlama döngülerinizin tekrar oranına göre termal olarak boyutlandırılmalıdır. Direnci yetersiz boyutlandırmak, erken termal kapanmaya yol açan yaygın bir devreye alma hatasıdır.

Not: 6SL3224-0BE33-0UA0 güç modülü, bir Kontrol Ünitesi veya operatör paneli olmadan teslim edilir. Tam sistem işlevi, ayrı sipariş edilen uyumlu bir SINAMICS G120 Kontrol Ünitesi gerektirir. Kurulumdan önce her zaman Siemens ürün veri sayfasına göre özellikleri doğrulayın.
