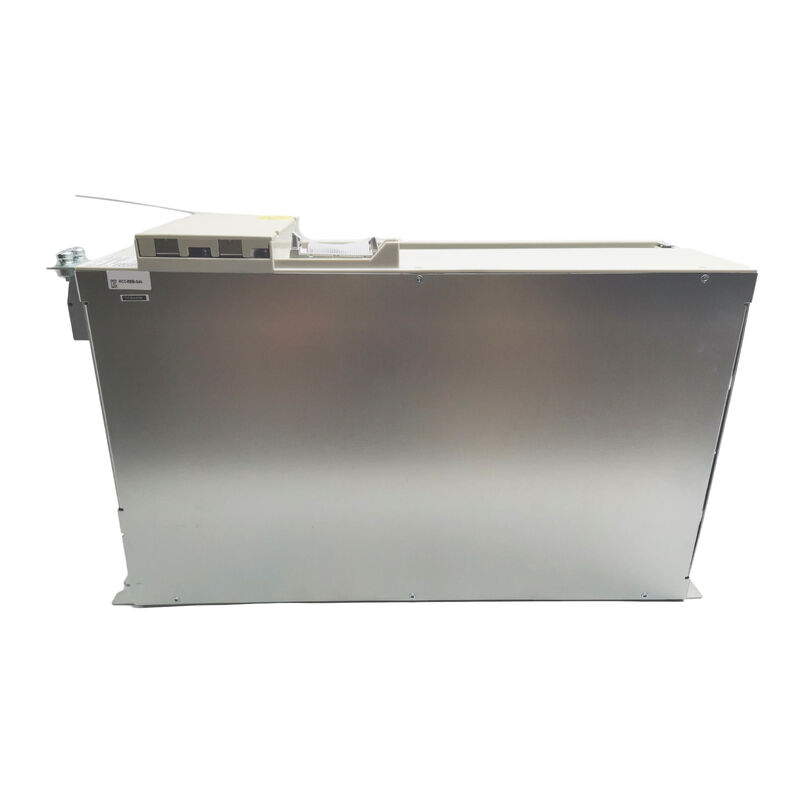

Siemens 6SN1123-1AA00-0BA2 | SIMODRIVE 611 Dahili Soğutma Güç Modülü — 400/480V AC / 600V DC Bağlantı

SIMODRIVE 611 Mimarisinde Güç Modülü

6SN1123-1AA00-0BA2, SIMODRIVE 611 serisinden bir güç modülüdür — otomotiv, havacılık, hassas işleme ve genel imalat tesislerinde SINUMERIK kontrollü takım tezgahları için standart eksen sürücü sistemi haline gelen sürücü platformu. Güç modülü, motor çıkışı için yüksek akım anahtarlamasını yönetir. Sürücü kontrol kartı — güç modülüne monte edilen ayrı bir bileşen — eksen parametrelerini taşır ve SINUMERIK denetleyici ile iletişimi yönetir.

Eksenin çalışması için her ikisinin de mevcut ve işlevsel olması gerekir. Sürücü kontrol kartı sağlamken bir güç modülü arızalandığında, kontrol kartı değiştirilen güç modülüne aktarılır — sürücü parametreleri denetleyicide veya kontrol kartında saklanır, güç modülünün kendisinde değil. Kurulumdan sonra NCU'dan veya sürücü yapılandırma aracından bir parametre indirme işlemi eksen ayarlarını geri yükler.

Anahtar Özellikler

Dahili Soğutma — Standart Kabinetler İçin Doğru Özellik

0BA2 soneki dahili soğutma varyantını tanımlar. Bu modül, kabinin ortam havasını kullanarak termal dağılımı yönetir — arka panelde soğutucu yoktur, sıvı soğutma devresi yoktur, yeterli kabin havalandırması dışında ek soğutma altyapısı gerekmez. Dahili soğutma versiyonu şunlar için doğrudur:

• Sıvı soğutmanın bulunmadığı normal havalandırmalı standart kapalı kabinetler
• Mevcut bir dahili soğutmalı SIMODRIVE 611 modülünün değiştirilmesi
• Harici soğutma donanımının eklenmesinin kabin tadilatı gerektireceği alan kısıtlı düzenler

Harici soğutma varyantı, ısıyı muhafaza dışına çıkarmak için bir soğutucuyu kabinin arka panelinden geçirir. Dahili bir soğutma modülünü harici bir soğutma varyantıyla (veya tersi) değiştirmek, kabin kurulum gereksinimlerini değiştirir. Soğutma sonekini orijinal kurulumla eşleştirin.

DC Bus Mimarisi — Tek Modül Değişimi

SIMODRIVE 611 modülleri, bir sürücü grubu içinde ortak bir DC bus paylaşır. Giriş/rejeneratif besleme modülü DC bus'ı oluşturur ve sürdürür; tüm güç modülleri bundan yararlanır. Tek bir arızalı güç modülünü değiştirmek, bitişik sürücüleri etkilemeden ekseni geri yükler — DC bus mimarisi, değişimin sürücü grubu içinde mekanik ve elektriksel olarak kendi kendine yeten olduğu anlamına gelir.

Herhangi bir işlemden önce:DC bus'ın tamamen boşaldığını onaylayın. SIMODRIVE 611 DC bus kapasitörleri, şebeke gücü kesildikten sonra birkaç dakika boyunca tehlikeli voltajları tutar. Modül üzerindeki şarj göstergesi LED'i, bağlantıları tutmadan önce tamamen sönmelidir.

SSS

S1: 6SN1123-1AA00-0BA2, SINUMERIK 840D ve 810D ile uyumlu mu?

Evet. SIMODRIVE 611, SINUMERIK 840D sl, 840D ve 810D için sürücü sistemi olarak tasarlanmıştır. Değiştirilen modülü devreye almadan önce NCU'daki eksen atamasını ve sürücü yapılandırma parametrelerini doğrulayın.

S2: Dahili ve harici soğutma versiyonları arasındaki fark nedir?

Dahili soğutma, ortam kabin havasını kullanır — harici soğutucu veya özel soğutma devresi gerekmez. Harici soğutma, ısıyı muhafaza dışına çıkarmak için bir soğutucuyu kabinin arka panelinden monte eder. Her zaman mevcut kurulumun soğutma yapılandırmasıyla eşleşen varyantı kullanın. Sipariş numarasındaki sonek soğutma tipini tanımlar.

S3: Bu modül, sürücü sistemini yeniden yapılandırmadan arızalı bir birimi değiştirebilir mi?

Çoğu durumda evet — değiştirilenin orijinaliyle aynı sipariş numarasına sahip olması koşuluyla. Sürücü parametreleri denetleyicide veya sürücü kontrol kartında bulunur, güç modülünde değil. Fiziksel kurulumdan sonra, ayarları geri yüklemek için NCU'dan veya sürücü aracından eksen parametrelerini indirin. Devreye almadan önce sürücü kontrol kartı ile SINUMERIK denetleyici sürümü arasındaki firmware uyumluluğunu her zaman doğrulayın.

S4: 6SN1123-1AA00-0BA2, sürücü kontrol kartını içeriyor mu?

Hayır. 6SN1123 yalnızca güç modülüdür. Eksen parametrelerini ve SINUMERIK iletişimini taşıyan sürücü kontrol kartı — ayrı bir bileşendir ve güç modülüne monte edilir. Eksenin çalışması için her ikisinin de mevcut olması gerekir. Arızalı bir güç modülünü değiştirirken, hasar görmemişse orijinal sürücü kontrol kartını değiştirilene aktarın.

S5: Bu değiştirme modülünü kurmadan önce ne kontrol edilmelidir?

DC bus'ın tamamen boşaldığını onaylayın (şarj göstergesi LED'i sönmüş). Değiştirilen sipariş numarasının, soğutma soneki dahil olmak üzere orijinaliyle tam olarak eşleştiğini doğrulayın (0BA2 = dahili). Yeni modüle takılan sürücü kontrol kartının doğru yapılandırıldığını veya arızalı birimden aktarılan orijinal kart olduğunu doğrulayın. Kurulumdan sonra, ekseni tam üretime döndürmeden önce azaltılmış yükte kontrollü bir test çalıştırın.
