25A Simodrive Servo Motor Sürücü Güç Modülü 6SN1123-1AB00-0BA1

Siemens 6SN1123-1AB00-0BA1 — SIMODRIVE 611 Güç Modülü, 2 Eksen, 25A, Dahili Soğutma

Ürüne Genel Bakış

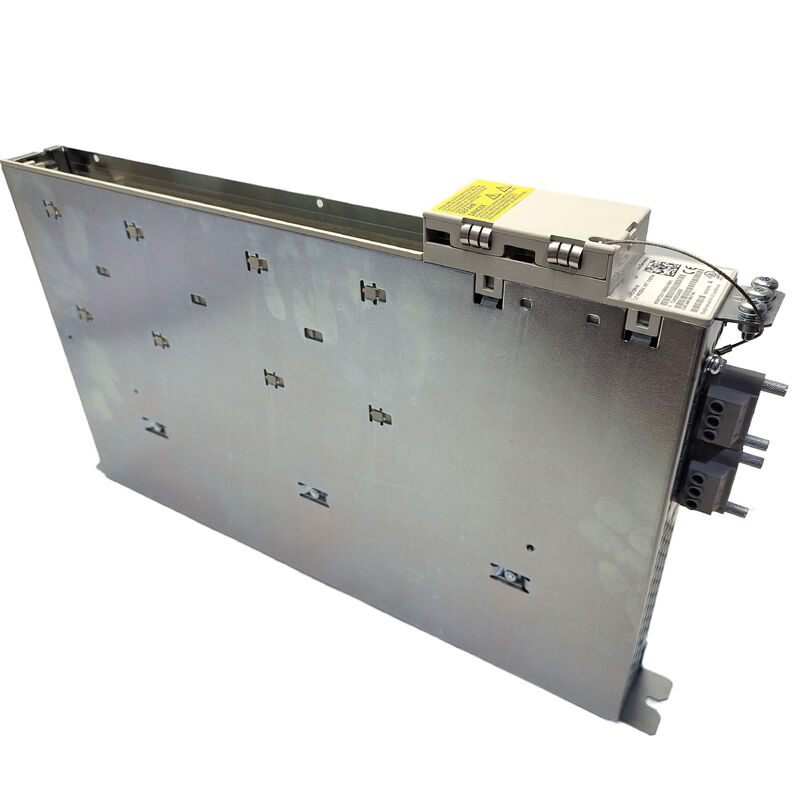

6SN1123-1AB00-0BA1Siemens'in köklü firmasının çift eksenli bir güç modülüdürSIMODRIVE 611Servo sürücü platformu — onlarca yıldır dünya çapında CNC takım tezgahlarına güç sağlayan bir sistem. Birleşik çıkış derecesi ile25Ave iki motor eksenini aynı anda tek bir modülden çalıştırabilme yeteneği olan bu ünite, SIMODRIVE 611 serisini, SINUMERIK kontrollerini çalıştıran işleme merkezlerinde, torna hücrelerinde ve taşlama makinelerinde standart bir donanım haline getiren mühendislik pratikliğini temsil eder.

Modül, yüksek güç dönüştürme işini üstlenir: SIMODRIVE 611 besleme modülü tarafından sağlanan DC bara enerjisini alır, bunu hassas bir şekilde kontrol edilen üç fazlı AC çıkışına dönüştürür ve bu çıkışı bağlı servo veya iş mili motorlarına iletir. Akım döngüsü kontrolü, hız regülasyonu, konumlandırma gibi zeka, tahrik rayının yanına monte edilen kontrol modülünde bulunur. Birlikte tam bir tahrik ekseni oluştururlar.

Teknik Özellikler

SIMODRIVE 611 Sistemi Nasıl Yapılandırılmıştır ve Bu Modül Nereye Uygundur?

Bu modülün ne yaptığını anlamak, SIMODRIVE 611 kabininin nasıl organize edildiğine kısa bir bakış gerektirir.

Eksiksiz bir SIMODRIVE 611 sürücü grubu birbesleme/rejeneratif modülGelen üç fazlı şebeke beslemesini düzelten ve paylaşılan DC veriyolunu koruyan. Kabindeki her güç modülü bu veri yolundan güç alır. 6SN1123-1AB00-0BA1 bu gruba takılır, sürücü rayına oturur ve modül ara bağlantı sistemi aracılığıyla DC barasına bağlanır; modüller arasında ayrı bir güç kablosu gerekmez.

Doğrudan bu güç modülüne monte edilen birkontrol modülü(ayrıca sipariş edilir), kodlayıcı geri bildirimini işler ve hız ve akım döngülerini kapatır. Güç modülü ile kontrol modülünün eşleştirilmesi tam bir sürücü ekseni veya bu durumda tek bir modül genişliğinde iki tam eksen oluşturur. Bu çift eksenli tasarım bir taviz değildir; iki düşük akımlı eksenin bir yuvayı paylaşmasına olanak tanıyan ve sürücü kabininin kompakt kalmasını sağlayan, kasıtlı olarak yerden tasarruf sağlayan bir özelliktir.

Modül aynı zamanda kabindeki koruyucu ve anahtarlama elemanlarıyla da arayüz oluşturur: hat kontaktörü, değiştirme reaktörü ve hat filtresi. Bunların hepsi yukarı yönde yer alır ve SIMODRIVE 611 sistem tasarımının bir parçasıdır.

İç Soğutma — Pratikte Bu Ne Anlama Gelir?

Parça numarasındaki "1AB00" tanımı, bunu birdahili ısı dağılımıDaha geniş SIMODRIVE 611 serisinde mevcut olan harici soğutucu veya sıvı soğutmalı konfigürasyonların aksine.

Dahili soğutma ile atık ısı, panel duvarının dışına monte edilen arka soğutucu yerine sürücü kabininin içine dağıtılır. Bu, kabin kurulumunu basitleştirir - arka panelde herhangi bir kesmeye gerek yoktur - ancak kabinin havalandırma sistemine daha fazla ihtiyaç duyulur. Güç kaynağı, normal fonksiyonun bir yan ürünü olarak ısı üretir, bu nedenle tüm sistemin sorunsuz çalışmasını sağlamak için bir fan veya alternatif soğutma sistemi gereklidir. Basınçlı hava soğutmalı, iyi havalandırılmış bir kabin standart uygulamadır. Modülün 45 °C'lik nominal ortam sıcaklığının üzerinde çalıştırılması termal korumayı tetikleyecek ve sonuçta sürücü arızalarına neden olacaktır.

Uyumlu Motorlar ve Kontrol Modülleri

6SN1123-1AB00-0BA1, aşağıdakiler de dahil olmak üzere çeşitli Siemens servo ve iş mili motor türlerini sürmek üzere tasarlanmıştır:

• 1FT5 ve 1FT6 serisisenkron servo motorlar (ilerleme hızı uygulamaları)
• 1PH serisiasenkron iş mili motorları
• Standart asenkron endüksiyon motorları (invertör uygun anahtarlama frekansı için yapılandırıldığında — MA modu için 4 kHz veya 8 kHz)
• 1PM serisidoğrudan tahrikli uygulamalar için içi boş mil motorları
• Siemens olmayan motorlar, motor üreticisinin belgelerine göre sinüzoidal modülasyon uygunluk gereksinimlerini karşılamaları koşuluyla

Bu motor uyumluluğu aralığı, gerekli motor akımı eksen başına 9 A (besleme) ve 8 A (iş mili) sınırları dahilinde kaldığı sürece, modülün hassas taşlamadan ağır tornalamaya kadar çok çeşitli takım tezgahı konfigürasyonlarında kullanımını yansıtır.

Uyumlu öncül ve ardıl varyantlar şunları içerir:6SN1123-1AB00-0BA0(önceki donanım revizyonu) ve6SN1123-1AB00-0BA2(sonraki revizyon), aynı elektriksel değerleri paylaşan.

Tipik Makine Uygulamaları

Bu özel güç modülü boyutu - 25 A çift eksen - motor akımlarının orta düzeyde olduğu yardımcı ve ikincil eksenler için yaygın bir seçimdir. Tipik kullanım durumları şunları içerir:

• CNC işleme merkezleri: Daha küçük iş mili konfigürasyonlarında X, Y, Z veya döner eksen sürücüleri
• Tornalama merkezleri: Taret konumlandırma ve alt iş mili eksenleri
• Taşlama makineleri: Tekerlek kafası besleme ve iş kafası tahrikleri
• Delme değirmenleri ve dişli kesme makineleriSINUMERIK 840D veya 810D kontrollerini çalıştırma

Çift eksenli format, iki eksenin benzer akım taleplerini paylaştığı durumlarda özellikle pratiktir; iki tek eksenli üniteye kıyasla gereken modül yuvası sayısını yarıya indirir.

Tedarik Notları - Durdurulan Durum

6SN1123-1AB00-0BA1 bir taşırdurdurulduSiemens'in sınıflandırması, artık aktif üretimde olmadığı anlamına geliyor. Bu, yeni makine yapıları için SINAMICS S120 sürücü ailesinin yerini aldığı SIMODRIVE 611 platformu için bekleniyor.

Ancak bakım uygulamaları için SIMODRIVE 611 sistemleri, mevcut CNC makinelerinden oluşan çok geniş bir kurulu tabanda çalışır durumda kalır ve değiştirme modülleri, genellikle yeni-eski stok veya profesyonelce yenilenmiş/değiştirilmiş üniteler olarak, uzman endüstriyel otomasyon parça tedarikçileri aracılığıyla yaygın olarak temin edilebilir. Kaynak seçerken, satıştan önce bir motor test tezgahında işlevsel testler gerçekleştiren tedarikçileri arayın; çünkü bu, modülün güç aşaması ve kontrol arayüzlerinin doğru performans gösterdiğine dair anlamlı bir güvence sağlar.

Sıkça Sorulan Sorular

S1: 6SN1123-1AB00-0BA1 ile hangi kontrol modülleri uyumludur?

Bu güç modülü, hem besleme hem de iş mili uygulamaları için 6SN1118 serisi standart ve evrensel kontrol panoları da dahil olmak üzere tüm SIMODRIVE 611 kontrol modüllerini kabul eder. Doğru kontrol modülü, motor tipine (senkron veya asenkron), geri besleme sistemine (çözümleyici, kodlayıcı veya doğrudan ölçüm sistemi) ve gerekli kontrol fonksiyonlarına bağlıdır. Eşleştirmenin SIMODRIVE 611 sistem kılavuzuna veya mevcut makine konfigürasyonuna göre doğrulanması gerekir; fiziksel uyumluluğa rağmen güç modülleri ve kontrol modülleri evrensel olarak birbirinin yerine kullanılamaz.

S2: Bu modül, 6SN1123-1AB00-0BA0 ve 0BA2 çeşitleri için doğrudan değiştirilebilen bir modül mü?

Çoğu durumda evet. BA0, BA1 ve BA2 son ekleri aynı temel ürünün donanım revizyonlarını belirtir. Elektrik değerleri, form faktörü ve konnektör konumları tüm revizyonlarda tutarlıdır. Ancak kontrol modülündeki belirli ürün yazılımı sürümleri, bazı uç durumlarda belirli donanım revizyonlarıyla farklı şekilde etkileşime girebilir. Arızalı bir üniteyi değiştirirken orijinal revizyonu not edin ve mümkünse onunla eşleştirin. Tam revizyon mevcut değilse, BA1 varyantının genel olarak orijinal olarak BA0 veya BA2 ile donatılmış sistemlerle uyumlu olduğu kabul edilir.

S3: Makine, yedek modülü taktıktan sonra bir sürücü hatası gösteriyor; ilk önce ne kontrol edilmelidir?

DC bara voltajıyla başlayın. Besleme modülüne enerji verilmezse veya hazır sinyali mevcut değilse, güç modülü durumu ne olursa olsun çalışmayacaktır. Daha sonra, kontrol modülünün doğru şekilde yerleştirildiğini ve etkinleştirme sinyallerinin (AS1/AS2 ve darbe etkinleştirme) etkin olduğunu doğrulayın. Parametre uyumsuzlukları (özellikle bir kontrol modülünün de değiştirilmesi durumunda motor veri seti) diğer bir yaygın nedendir. Son olarak kontrolde kayıtlı kalan hata kodlarını kontrol edin; Bazı SINUMERIK kontrolleri doğrudan arıza sırasına işaret eden alarm geçmişini saklar.

S4: Bu modül çalışırken kabin soğutması başarısız olursa ne olur?

Modülün dahili termal koruması, normal arıza koşullarında herhangi bir kalıcı hasar oluşmadan önce tetiklenecektir. Sürücü, tanımlanmış bir eşik değerinde bir sıcaklık uyarısı verecek ve ardından sıcaklığın artmaya devam etmesi halinde kontrollü bir kapanma gerçekleştirecektir. Çalışma tavanı 45 °C ortam sıcaklığıdır; bu seviyenin üzerinde sürekli çalışma, ani bir arızayı tetiklemeden bile bileşen ömrünü kısaltır. Termal kapatmanın ardından, yeniden başlatmadan önce yeterli soğuma süresi bekleyin; hala sıcak olan bir kabine hemen tekrar güç verilmesi, tekrarlanan arızalara neden olan yaygın bir hatadır.

S5: Bu modül değiştirilmek yerine onarılabilir mi?

Uzman onarımı, SIMODRIVE 611 modülleri için iyi kurulmuş bir seçenektir ve çeşitli Avrupalı ​​ve Kuzey Amerika servis sağlayıcıları test edilmiş değişim programları sunmaktadır. Kaliteli bir onarım, yük koşulları altında tam bir işlevsel testin yanı sıra, yalnızca arızalı parçanın değil, kapasitörlerin ve diğer yaşlanmaya duyarlı pasif bileşenlerin değiştirilmesini de içermelidir. Bu yaklaşım genellikle yeni eşdeğer veya yüksek kalitede yenilenmiş bir üniteden önemli ölçüde daha düşük maliyetlidir. SIMODRIVE 611 platformunun birkaç yıl daha hizmette kalacağı makineler için, rafta en az bir test edilmiş yedek modülün bulunması, ürün serisinin durdurulan durumu göz önüne alındığında pratik bir bakım stratejisidir.

6SN1123-1AB00-0BA1 yalnızca güç modülü olarak sağlanır. Tam sürücü fonksiyonu için uyumlu bir SIMODRIVE 611 kontrol modülü gereklidir ve ayrıca sipariş edilmelidir. Kurulum, parametre ataması ve devreye alma prosedürleri için daima Siemens SIMODRIVE 611 sistem kılavuzuna bakın.
