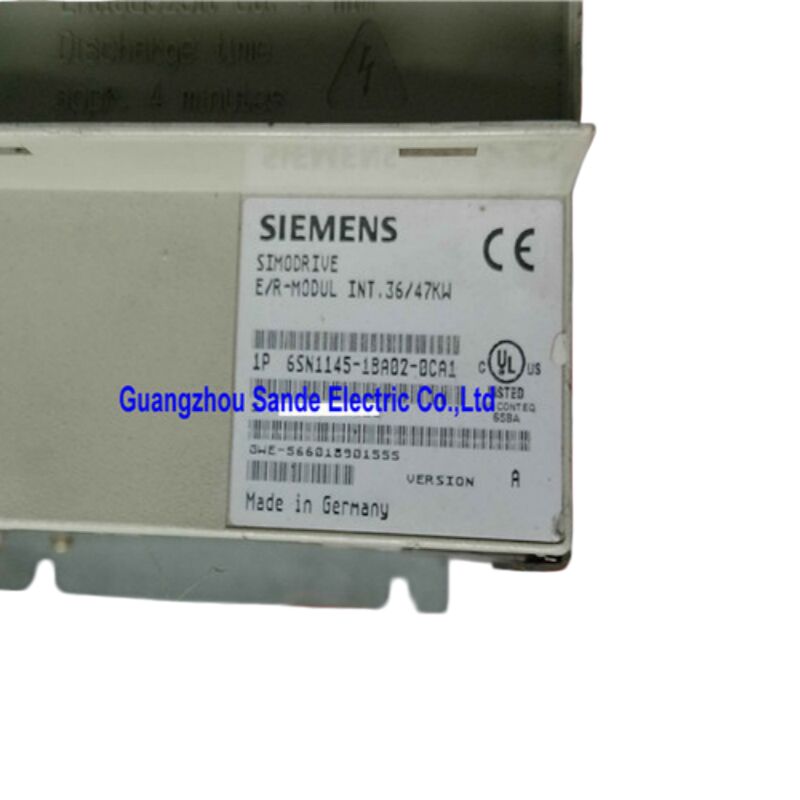

Siemens 6SN1145-1BA02-0CA0 — SIMODRIVE 611 Giriş / Rejeneratif Geri Besleme Modülü, 36/47 kW, Kapalı Çevrim Kontrol

Farklı Bir Güç Modülü Türü

Servo sürücü sistemleri için çoğu giriş modülü tek bir şey yapar: şebekeden güç alır ve bunu DC bara besler. 6SN1145-1BA02-0CA0 ise çok daha gelişmiş bir şey yapar. SIMODRIVE 611 platformunda regüle edilmiş giriş / rejeneratif geri besleme (I/R) modülü olarak, sadece DC bara beslemekle kalmaz — kapalı çevrim regülasyonu yoluyla bara voltajını aktif olarak kontrol eder ve bağlı eksenler yavaşladığında, oluşan kinetik enerjiyi bir dirençte yakmak yerine geri kazanır ve şebekeye geri besler.

Bu ayrım gerçek üretim ortamlarında önemlidir. Bu, tüm bir işleme döngüsü boyunca daha düşük enerji tüketimi, tüm bağlı sürücüler için daha temiz ve daha kararlı bir DC bara ve kabin tasarımından frenleme dirençlerinin ortadan kaldırılması anlamına gelir. Sık hızlanma/yavaşlama döngüleri çalıştıran çok eksenli takım tezgahları için — örneğin, program ortasında beş eksenli bir işleme merkezi veya parçalar arasında gidip gelen yüksek hızlı bir taşlama makinesi — enerji geri kazanım fonksiyonu zamanla ölçülebilir elektrik maliyeti düşüşüne dönüşür.

Teknik Özellikler

I/R Modülü ve Regüle Edilmemiş UI Modülü — Neden Önemli

SIMODRIVE 611 serisi içinde bir yedek belirliyorsanız veya seçenekleri karşılaştırıyorsanız, bu ayrımı anlamak zaman kazandırır ve spesifikasyon hatalarını önler.

Kapalı Çevrim Kontrol: Regülasyon Gerçekte Ne YaparI/R modülü (bu ürün) yük değişikliklerinden veya küçük şebeke dalgalanmalarından bağımsız olarak kararlı bir DC bara sağlamak için aktif anahtarlama ve kapalı çevrim voltaj regülasyonu kullanır. Kritik olarak, yavaşlayan bir eksenden bara rejeneratif enerji geldiğinde — modülün IGBT köprüsü akım akışını tersine çevirebilir ve bu enerjiyi üç fazlı beslemeye geri besleyebilir. Normal yavaşlama döngüleri için frenleme direncine gerek yoktur. Kabin daha serin çalışır, enerji israfı en aza indirilir ve dinamik yük koşulları altında DC bara voltajı daha tutarlı kalır.Sık frenleme, yüksek ataletli yükler veya hareket profillerinin farklı aşamalarında döngü yapan birden fazla eksen içeren uygulamalar için I/R modülü uygun mühendislik seçimidir.

Kapalı Çevrim Kontrol: Regülasyon Gerçekte Ne YaparÜrün açıklamasındaki "kapalı çevrim kontrol" tanımı, motor kontrolü için değil, yalnızca DC bağlantı voltajı regülasyonu

anlamına gelir; motor kontrolü bireysel eksen güç modüllerinde gerçekleşir. 6SN1145-1BA02-0CA0, DC bara voltajını sürekli olarak izler ve yaklaşık 600–625 V DC hedef değerini korumak için anahtarlama desenini ayarlar.

Uygulamada, bu regüle edilmiş davranış, bağlı sürücü grubu için birkaç fayda sağlar:

Birden fazla eksen aynı anda hızlandığında, aksi takdirde bir bara voltajı düşüşüne neden olacak olsa bile, bara voltajı dar bir bantta kalır. Tersine, birkaç eksenin eşzamanlı frenlenmesi aşırı voltaj ani yükselişine neden olmaz. Kararlı bir regüle edilmiş baradan çalışan eksen sürücü modülleri, özellikle motor geri EMK ile mevcut bara voltajı arasındaki marjın dar olduğu yüksek hızlarda daha öngörülebilir tork tepkisi verir. Hassas uygulamalar için — silindirik taşlama, dişli profili işleme, hassas delme — bu voltaj kararlılığının servo tepkisinin tutarlılığı üzerinde doğrudan bir etkisi vardır.Kesme Kontaklı Entegre Şebeke Kontaktörü6SN1145-1BA02-0CA0'ı SIMODRIVE 611 giriş serisindeki diğer bazı varyantlardan ayıran bir özellik,

entegre şebeke kontaktörü ve NC (normalde kapalı) kesme kontağıdır

.

Bu dahili kontaktör, üç fazlı besleme ile giriş doğrultucusu arasındaki anahtarlama elemanı olarak hizmet eder. Makine doğru sırada açıldığında, SIMODRIVE 611 sistemi bu kontaktörü kontrollü koşullar altında kapatır — ani akım sınırlaması yapar ve DC baranın kontrolsüz bir adım yerine kademeli olarak şarj olmasını sağlar. NC kesme kontağı, kontaktör durumunu onaylayan bir geri besleme sinyali sağlar ve makinenin çalışmaya hazır mantığında ve arıza tespitinde kullanılır.

Kontaktörün modüle entegre edilmesi kabin tasarımını basitleştirir: şebeke bağlantısı için ayrı bir harici kontaktöre gerek yoktur. Bu, kablolama karmaşıklığını azaltır, panel alanından tasarruf sağlar ve güç açma dizisindeki potansiyel bir arıza kaynağını ortadan kaldırır.Dahili Soğutma — Kabin Tasarımı EtkileriBu parça numarasındaki "0CA0" soneki,

dahili ısı dağılımını

belirtir — modül, çalışma kayıplarını harici bir soğutucu aracılığıyla arka panele doğru itmek yerine kabin iç havasına dağıtır.

Bu yapılandırma, kontrol kabininin arka panelden geçişli soğutma için değiştirilemediği veya makine muhafaza tasarımının harici soğutucu erişimine izin vermediği kurulumlar için uygundur. Karşılığında, kabinin yeterince boyutlandırılmış ve havalandırılmış olması gerekir. 36–47 kW'lık bir işleme kapasitesinde, bu modül bağlı eksen güç modüllerinin yanı sıra anlamlı bir termal yük üretir.

Dahili soğutmalı SIMODRIVE 611 grupları için kabin tasarımı genellikle tüm kurulu modüllerin toplam güç dağılımına göre hesaplanan zorunlu hava havalandırması gerektirir. Yetersiz havalandırma, termal düşüşe ve nihayetinde arıza kesintilerine yol açar — kabin soğutma sistemi ilk önce incelenmezse sürücü arızalarına yanlış atfedilebilecek belirtiler.Sistem Yerleşimi ve Sürücü Grubu YapılandırmasıBir SIMODRIVE 611 sürücü grubu içinde, giriş modülü her zaman modül rayının

en sol konumunu

işgal eder. Sağında NCU kutusu (bir SINUMERIK sayısal kontrol kullanılıyorsa), ardından azalan akım sırasına göre iş mili sürücü modülleri ve benzer şekilde düzenlenmiş besleme ekseni güç modülleri bulunur.

6SN1145-1BA02-0CA0, modül arka paneli aracılığıyla paylaşılan DC basa bağlanır — bitişik modüller arasında ayrı bir yüksek akım kablolamasına gerek yoktur. Tüm bağlı güç modüllerinden gelen toplam DC bara yükü, görev döngüsü, eşzamanlılık faktörü ve uygulamaya özel yüklemeyi hesaba katarak modülün nominal tepe kapasitesi olan 47 kW'ı aşmamalıdır. Bu sınırı aşmak, sistem kurulumda düzgün boyutlandırılmamışsa teşhis edilmesi kafa karıştırıcı olabilen giriş aşırı akım korumasını tetikler.

Modül, doğru şekilde belirtilmiş bir HF komütasyon reaktörü ve

hat filtresi

gerektirir. Standart bir TN topraklı sistem dışındaki şebeke beslemeleri için, Yyn0 vektör grubuna sahip bir izolasyon transformatörü de zorunludur. Bu gereksinimler isteğe bağlı değildir — doğrultucu köprüsünü korurlar ve EMC uyumluluğunu sağlarlar.Tipik Makine UygulamalarıBu modülün 36/47 kW derecesi, SIMODRIVE 611 giriş ailesinin orta ila üst aralığında konumlandırılmıştır — zorlu çok eksenli konfigürasyonları destekleyecek kadar büyük, standart kontrol kabin tasarımları için yeterince kompakttır. Rutin olarak şunlarda bulunur:Çok eksenli CNC işleme merkezleri yüksek güçlü iş mili sürücülerine ve üç veya daha fazla besleme eksenine sahip

5 eksenli ve bileşik işleme merkezleri

eşzamanlı çok eksenli hareketin kararlı bir DC bara gerektirdiği

• CNC taşlama makineleri sık yavaşlama olayları ile yüksek döngü oranlı programlar çalıştıran
• Tornalama ve frezeleme merkezleri büyük C ekseni veya tahrikli takım konfigürasyonlarına sahip
• Dişli frezeleme ve profil taşlama makineleri hassas tork regülasyonu gerektiren
• Her iki SIMODRIVE 611A
• (analog kontrol) ve SIMODRIVE 611D

(dijital kontrol) sistemleriyle çift uyumluluğu, bu modülü geniş bir kurulu makine aleti tabanında kullanışlı hale getirir — özellikle bir makine kısmi bir kontrol yükseltmesinden geçtiğinde önemlidir.Üretimden Kaldırılmış Bir Modül İçin Tedarik GerçekliğiSIMODRIVE 611 platformu, yeni kurulumlar için SINAMICS S120 ailesine geçerek Siemens'te aktif üretim sonu statüsüne ulaşmıştır. 6SN1145-1BA02-0CA0, üretimden kaldırılmış / yedek parça sınıflandırmasına sahiptir, bu da standart kanallar aracılığıyla fabrika yeni stokunun garanti edilemeyeceği anlamına gelir.Bakım uygulamaları için üç pratik tedarik yolu mevcuttur. Yeni eski stok birimleri bileşen durumu açısından en yüksek güveni sunar ancak önemli bir fiyat primi talep eder ve bulunabilirliği garanti edilemez. Saygın CNC uzman tedarikçilerinden profesyonelce yenilenmiş veya değişim birimleri — sadece güç açık kontrolleri değil, canlı sürücü test tezgahlarında yük altında test yapanlar — anlamlı kalite güvencesi ile uygun maliyetli bir alternatif sunar. Arızalı orijinal bir ünitenin onarımı, hasar tanımlanabilir bileşen arızalarıyla sınırlı olduğunda geçerlidir; kaliteli onarım evleri, sadece görünürde arızalı parçaları değil, kapasitörleri ve diğer yaşa duyarlı bileşenleri proaktif olarak değiştirecektir.Giriş modülünün tüm sürücü grubundaki kritik rolü göz önüne alındığında, stok için test edilmiş bir yedek tedarik etmek, bu modülün kurulu olduğu herhangi bir makinede ihtiyatlı bir bakım uygulamasıdır.

Sıkça Sorulan Sorular

S1: 6SN1145-1BA02-0CA0 ile 6SN1145-1AA00-0CA0 regüle edilmemiş giriş modülü arasındaki fonksiyonel fark nedir?

Temel fark, her modülün DC bara voltajını nasıl işlediği ve rejeneratif enerjinin ne olduğudur. 6SN1145-1AA00-0CA0, regüle edilmemiş (UI) bir modüldür — şebeke beslemesini pasif olarak doğrultur ve DC bara voltajı şebeke ve yük değişiklikleriyle dalgalanır. Fren yapan eksenlerden gelen rejeneratif enerji harici bir frenleme direnci aracılığıyla dağıtılmalıdır. Buna karşılık, 6SN1145-1BA02-0CA0, DC barayı 600–625 V DC'de sabit tutmak için aktif kapalı çevrim regülasyonu kullanır ve IGBT tabanlı invertör aşaması rejeneratif frenleme enerjisini şebeke beslemesine geri döndürebilir. Bu, çoğu uygulamada frenleme dirençlerine olan ihtiyacı ortadan kaldırır ve kabin termal yükünü azaltır. Sık veya yüksek enerjili frenleme döngülerine sahip makineler için I/R modülü doğru seçimdir.

S2: 6SN1145-1BA02-0CA0'daki entegre şebeke kontaktörü harici bir hat kontaktörü ihtiyacını ortadan kaldırır mı?

Evet, giriş bağlantısı için. Entegre şebeke kontaktörü, DC bara kapasitörlerinin yumuşak şarj dizisi dahil olmak üzere üç fazlı beslemenin modülün doğrultucu köprüsüne kontrollü anahtarlamasını yapar. NC kesme kontağı, makine kontrolüne kilitleme için bir durum sinyali sağlar. Bu modülü kullanırken SIMODRIVE 611 sürücü grubu için ayrı bir harici şebeke kontaktörü takmaya gerek yoktur. Ancak, hat sigortaları, devre kesici, HF komütasyon reaktörü ve hat filtresi gibi yukarı akış koruyucu cihazlar hala ayrı olarak gereklidir ve modülün maksimum giriş akımı için doğru şekilde derecelendirilmelidir.

S3: Bu modül 400 V beslemenin yanı sıra 480 V beslemede de çalışabilir mi?

Evet. 380–480 V AC (±%10) giriş voltaj aralığı, her iki yaygın endüstriyel besleme standardını kapsar. 400 V nominal beslemede DC bara yaklaşık 600 V DC'ye yerleşir; 480 V nominal beslemede regüle edilmiş çıkış yaklaşık 625 V DC'ye kadar tutulur. ±%10 tolerans, modül performansını etkilemeden tipik besleme voltajı varyasyonlarını karşılar. 380–480 V aralığı dışındaki besleme voltajları için — örneğin 200 V, 220 V veya 575 V sistemleri — SIMODRIVE 611 yapılandırma belgelerinde belirtildiği gibi uygun şekilde derecelendirilmiş bir eşleştirme transformatörü gereklidir.

S4: Bu modülün CA0, CA1 ve CA2 donanım revizyonları değiştirme amaçları için tamamen değiştirilebilir mi?

Bakım durumlarının büyük çoğunluğunda evet. CA0, CA1 ve CA2 sonekleri aynı ürün içindeki ardışık donanım revizyon seviyelerini gösterir. Elektriksel derecelendirmeler, fiziksel boyutlar, konektör konumları ve sistem arayüzü davranışı üç revizyon boyunca tutarlıdır. Arızalı bir CA0'ı bir CA1 veya CA2 ünitesiyle değiştirirken, genellikle parametre değişiklikleri veya yeniden yapılandırma gerekmez. Dikkat edilmesi gereken ana istisna, çok erken SIMODRIVE 611A sistemlerindeki firmware uyumluluğudur, burada çok geç bir donanım revizyonu minimum bir kontrol firmware sürümü gerektirebilir. Makinenin kontrol yazılımı güncelse, bu uç durum nadiren geçerlidir.

S5: Makine yavaşlama sırasında DC bara aşırı voltaj hatasıyla sürekli olarak kesiliyor — giriş modülü arızalanıyor olabilir mi?

Olası, ancak bu belirtinin modülü mahkum etmeden önce elenmesi gereken birkaç potansiyel nedeni vardır. İlk olarak, sistem yapılandırmasında modülün rejeneratif geri besleme fonksiyonunun düzgün şekilde etkinleştirildiğini doğrulayın — bazı makinelerde, bir parametre veya donanım ayarı rejeneratif geri besleme modunu devre dışı bırakarak sistemi regüle edilmemiş davranışa döndürebilir. İkinci olarak, yavaşlama olayı sırasında toplam bağlı eksen yükünün modülün tepe 47 kW rejeneratif kapasitesini aşıp aşmadığını kontrol edin; ağır yüklü sistemlerde, birden fazla yüksek güçlü eksenin eşzamanlı frenlenmesi herhangi bir giriş modülünü aşırı yükleyebilir. Üçüncü olarak, arıza anında şebeke beslemesini inceleyin — yüksek empedanslı bir besleme bağlantısı veya arızalı bir komütasyon reaktörü, uygun enerji dönüşünü engelleyebilir. Tüm bu faktörler kontrol edildiğinde ve hata devam ederse, modülün IGBT köprüsü veya geri besleme kontrol devresi bozulmuş olabilir ve bir sürücü test tezgahında profesyonel test bir sonraki adımdır.

6SN1145-1BA02-0CA0, IP00 dereceli, kabine monte edilmiş bir endüstriyel güç modülüdür. Yeterince kapalı ve havalandırılmış bir kontrol kabinine monte edilmelidir. Yukarı akışta doğru şekilde belirtilmiş bir HF komütasyon reaktörü ve hat filtresi gereklidir. Tüm kurulum, devreye alma ve değiştirme çalışmaları, yetkili personel tarafından geçerli elektrik güvenliği prosedürleri ve ilgili SIMODRIVE 611 sistem belgeleri izlenerek yapılmalıdır.
