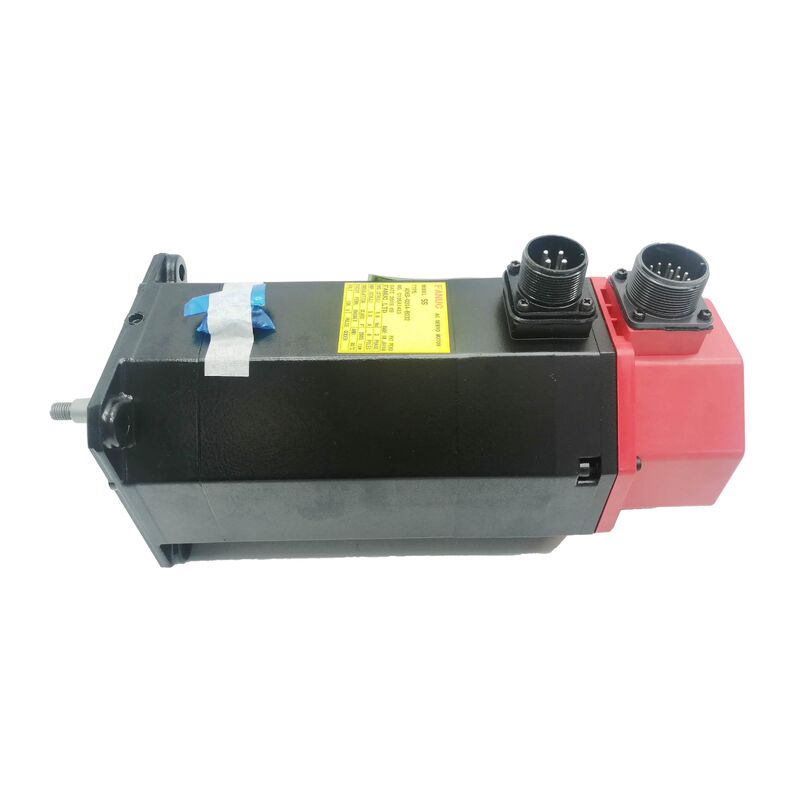

FANUC Küçük Endüstriyel Servo Motor Elektronik A06B-0033-B577

FANUC A06B-0033-B577

Parça numarası:A06B-0033-B577

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:AC fırçasız servomotor Beta Serisi

Seri:A06B-0033 Beta ailesi

Beta Serisi: Daha Düşük Maliyette Kompakt Performans

A06B-0033-B577, FANUC'tan Beta serisi AC servo motorudur. Alfa serisi, FANUC'un servo yelpazesinin en yüksek performanslı ucunu hedeflerken, daha büyük çerçeveler, daha yüksek tork yoğunlukları,Mutlak kodlayıcılar ¢ Beta serisi, FANUC servo kalitesini maliyet optimize edilmiş bir uygulamalara getirmek için tasarlanmıştır.Beta motorlar, benzer Alfa sınıfı motorlardan daha kısa ve daha hafiftir, bu da montaj alanının yüksek olduğu dar makine düzenlerinde önemlidir.

B577 sonek, motorun mekanik ve elektrik konfigürasyonunu kodlar.77 basamak, i32b eklentili kodlayıcısını ve IP koruma standardını belirtirMerkezi açılan konik ocağın kendi merkezleri .

i32b kodlayıcısı, dönüş başına 32 sinyal periyodu sağlar. FANUC servo sistemlerinde, tahrik elektronikleri, konum geri bildirimi için daha yüksek etkili bir çözünürlük hesaplamak için bu baz sayısını çarpar.i32b bir artışlı kodlayıcıdır: her güçlendirme sırasında sıfır referanstan sayılır ve makinenin mutlak pozisyon belirlenmeden önce bir referans-dönüş döngüsü gerçekleştirmesini gerektirir.

Kurulum ve sürücü uyumluluğu

A06B-0033-B577, FANUC'un Beta güçlendirici ailesiyle eşleşir: Servo güçlendirici üniteleri (SVU) ve Beta motorları ile uyumlu servo güçlendirici modülleri (SVM).Belirli amplifikatör modeli, motorun değerli gücüne ve tahrik sisteminin eksen sayımı yapılandırmasına bağlıdır.Her zaman amplifikatörün nominal akımı motorun nominal akımı ile eşleştiğinden emin ol.

Taper ocağı montajı: ocağın ucundaki ipliği ve bir fıstığı kullanın.Kurulum sırasında darbe yükü, şaftın içinden kodlayıcıya doğru gider.Kötü bir nöbet montajından kaynaklanan kodlayıcı hasarı, hizmetteki erken Beta motor arızasının en yaygın nedenlerinden biridir.

Ana Özellikler

Sık Sorulan Sorular

S1: Beta serisi motoru (A06B-0033-B577) ve Alfa serisi motoru arasındaki fark nedir?

Beta motorlar, eşdeğer güçte Alfa motorlarından daha küçük, daha hafif ve daha düşük maliyetlidir.Beta motorları, maliyet ve boyut mutlak konumlandırmadan veya en yüksek dinamik performanstan daha önemli olduğunda doğru seçimdir.Her ikisi de FANUC'un servo sistemine tamamen entegre edilmiş ancak farklı amplifier ailelerini kullanmaktadır.

S2: Makine, bir yerleşim döngüsü olmadan mutlak konuma ihtiyaç duyar. i32b kodlayıcısı bunu sağlayabilir mi?

Hayır. i32b bir artışlı kodlayıcıdır. makinenin konum referansını belirlemek için güçlendirilme sırasında bir referans-geri dönüş döngüsü gerektirir.Beta motorunun mutlak kodlayıcı versiyonu (eğer bu model için mevcutsa) veya mutlak bir nabız kodlayıcıya sahip Alpha serisi bir motor gereklidir..

S3: Makine çökmesinden sonra konik şaft merkezi sıkıştı. Nasıl çıkarılmalı?

Konik şaft merkezleri için tasarlanmış bir çekici kullanın. Asla şaftın ucuna vurmayın veya motor korpusuna çarpmayın. Konik şaft üzerine ani bir darbe kodlayıcı diske ve arka rulmana zarar verir.Eğer merkezi standart bir merkezi çekicisi ile serbest bırakmak olmazsa, çekmeden önce deliği genişletmek için ısı tabancası (fener değil) ile merkezi eşit derecede ısıtın.

S4: A06B-0033-B577 ile değiştirildikten sonra, eksen aşağıdaki hatayı gösterir. Neyi kontrol etmeliyiz?

Motor tipi için servo amplifier parametrelerini, kodlayıcı özelliklerini (i32b = 32 ppr) ve elektronik vites oran ayarlarını doğrulayın.Güçlendiricide ayarlanan kodlayıcı sayımı ile gerçek kodlayıcı arasındaki uyumsuzluk, aşağıdaki hataları üretir:Ayrıca kodlayıcı kablosunun amplifikatör ucunda düzgün korunduğunu ve topraklandığını kontrol edin.

S5: Beta servo motorları nereden geliyor?

FANUC Beta motorları, CNC yedek parçalar sonrası piyasası üzerinden yeni fazlalık, test edilmiş yenilenmiş ve motor yeniden inşa etme hizmetleri üzerinden mevcuttur.Teslimi kabul etmeden önce isim plaketindeki tam parça numarasını ve sonekini (A06B-0033-B577) onaylayın.Yeniden inşaat hizmetleri, kodlayıcı değiştirme, rulman değiştirme, yeni mühürleme ve şaft onarımını kapsar.
