Servo Motor A06b-0315-B033 A06b0315b033 Ao6b-O315-Bo33

Fanuc A06B-0315-B033. S Serisi Model 10S AC Servo Motor 12Nm, 2000RPM, 7.6A, 150V, 3000P Kodlayıcı, Frensiz, IP65 / IP67 Seçenekleri

Genel bakış

BuFanuc A06B-0315-B033Fanuc S serisinden bir Model 10S AC servo motorudur “Fanuc servo motorlarının farklı kırmızı kodlayıcı kapağı ile tanınan jenerasyonu ” 2 Nm durma torkunu taşıyan,Üç fazlı 150V'de 000 RPM, 7.6A girişi. Fren yok, düz asansör (özel yapıya bağlı olarak anahtarlı veya olmadan), and available in standard IP65 or waterproof IP67 sealing — the flexibility in shaft and sealing configuration is a characteristic of how the A06B-0315-B033 has circulated through the machine tool repair and exchange market over its service lifeFarklı orijinal makine özelliklerini yansıtan farklı yapılarla.

12 Nm ve 2.000 RPM'de, Model 10S, S serisi aralığının orta noktasını işgal ediyor.

On iki Newton-metre durma tork, orta sınıf CNC tornaların, işleme merkezlerinin,ve S serisi üretildiğinde Model 10S'nin orijinal uygulama alanı olan çok eksikli makineler.

Bu makineler hala dünya çapında atölyelerde çalışıyor.Ve bu sabit kurulu baz, A06B-0315-B033'ün S serisinin üretimi sona erdikten sonraki yıllarda borsada ve yenilenme pazarında aktif olarak işlem görmesinin nedenidir..

3000P nabız kodlayıcısı hem ek (3000P INC) hem de mutlak (3000 ABS,Bu motorun A860-0320-T113 kodlayıcısı, Fanuc Serisi 0'ya konum ve hız geri bildirimlerini sağlar., 6, 10, 11 veya 15 CNC denetleyici.

Kodlayıcı mutlak varyant olduğunda ve CNC'nin bataryası korunduğunda, motor güç kesintileri yoluyla konum verilerini korur; artışlı kodlayıcı ile,Her başlangıçta bir referans geri dönüşü gereklidir..

Ana Özellikler

2000 RPM'de 12 Nm S Serisi Bağlamında Model 10S

Fanuc S serisi, motorlarına tork sınıfına göre isim verdi: Model 10S'deki "10" isimli olarak 10 kg · cm (yaklaşık 10 Nm) isimli sınıfı tanımlar,isim plakasında 12 Nm olarak belirtilen gerçek durma tork ile.

S serisini aşarak ilerlemeyi netleştirir: Model 5S yaklaşık 5 ̇6 Nm, Model 10S 12 Nm üretir,Model 20S ve sonrası ağır eksen görevleri için torkda yukarı doğru ölçek.

"S" işareti, bu dönemin daha geniş Fanuc motor kataloğundaki aynı nesil Model serisinden (düzme merkezleri için M serisi gibi) ayırt eder.

2000 RPM nominal maksimum hızda, Model 10S, sıfırdan 2.000 RPM'ye kadar tüm hız aralığında tam 12 Nm'yi sunar.

1: 1 çiftleşmede 10 mm'lik bir mesafeye sahip bir top vida ekseninde, 2000 RPM, Model 10S'nin hizmet etmek için tasarlandığı orta kapasiteli makine aleti sınıfı için standart olan 20 m/min hızlı geçiş üretir.

6 veya 8 mm mesafe vidaları olan makinelerde, geçiş hızları orantılı olarak ayarlanır ve tipik olarak bu makine sınıfındaki en yaygın besleme vida konfigürasyonları için 12 ve 16 m/min arasında yerleşir.

150V üç fazlı 7.6A nominal akım, motorun elektrikli çalışma noktasını yansıtır.

Sekiz kutupta, the S series motor produces smooth torque ripple characteristics that contribute to the surface finish quality the machine tool manufacturers of that era required — an 8-pole winding produces four torque pulses per electrical cycle rather than the two produced by a 4-pole winding, bu da asıktaki güç çıkışını yumuşatır ve düşük hızlarda titreşim imzasını azaltır.

S Serisi Nesli Red Cap Kimliği ve Uygulama Tarihi

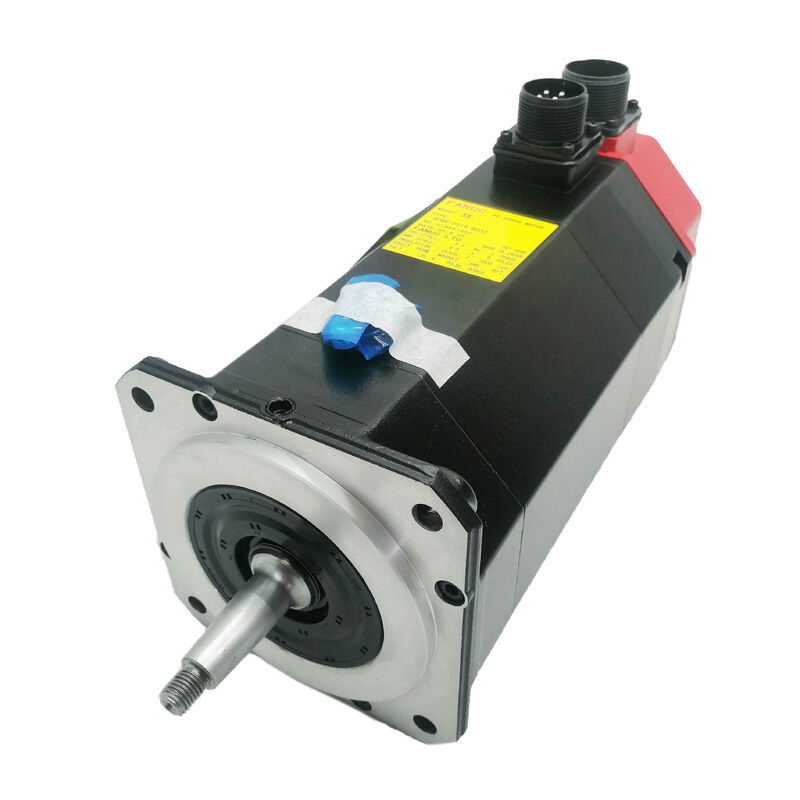

Kırmızı kodlayıcı kapağı, S serisinin ve temsil ettiği daha geniş Fanuc DC ve erken AC servo motor jenerasyonunun yanıltıcı olmayan görsel imzasıdır.

Bu renk kodlaması üretim boyunca tutarlıydı: kırmızı şapka, motorun arkasındaki kodlayıcı (puls kodlayıcı) bağlantısında S serisi jenerasyon bağlantısını tanımlar,Daha sonraki Alpha serisinden (farklı bir bağlantı tasarımı) ve Fanuc DC servo motorlarından (takogeneratör geri bildirimleri için farklı bağlantı stilleri kullanan) ayırdederek.

S serisi, uzun ömürlü olmak için inşa edilen bir nesil CNC alet makinesine tasarlanmış ve monte edilmiştir.

Mazak işleme merkezleri, Okuma torna makineleri, Mori Seiki dönüşüm merkezleri, Doosan değirmenleri ve düzinelerce diğer üreticiler, hala parça üreten makinelere S serisi motorları yerleştirdi.

12 Nm Model 10S, eksen yükünün daha hafif 5S'nin de daha ağır 20S'nin de çok yakın bir şekilde eşleşmediği orta-ağır aralığında olduğu her yerde kullanılan iş atı tork sınıfıydı.

Bu kurulu taban boyunca, A06B-0315-B033, değişim ve bakım pazarında en sık karşılaşılan S serisi motor özelliklerinden birini temsil ediyor.

S serisi Fanuc tarafından uzun süredir durdurulduğu için, bugün piyasadaki her A06B-0315-B033 ya eski bir sistemden çıkarılmış fazla stok, ya daveya rulmanların değiştirilmesiyle yenilenmiş bir motor, mühürler, kodlayıcı montajı ve “gerektiğinde” sargı onarımı.

Bu yenilenmenin kalitesi tedarikçiler arasında önemli ölçüde değişir; belirli bir birim için "yenilenmiş"in pratikte ne anlama geldiğini ve hangi testlerin yapıldığını anlamak,A06B-0315-B033 A06B-0315-B033 A06B-0315-B033.

Çubuk ve Sıfırlama Yapılandırmaları B033'ün Bilinen Değişiklikleri

A06B-0315-B033 piyasada çeşitli belgelenmiş konfigürasyonlarda bulunur.hem orijinal Fanuc sipariş sistemi (çoklu arka kelimeler ve değişiklik seçenekleri sağlayan) hem de motorların onarıldığı yolun bir sonucu, yeniden şekillendirilmiş ve hizmet geçmişlerini yeniden mühürlemişler.

Anahtar yolu olmayan, bu motor için varsayılan konfigürasyon olan çoğu örnek düz düz bir anahtır.Bazı örnekler, Fanuc'un B033 # 7008 sipariş modifikasyonundan orijinal olarak kesilmiş bir anahtar yolu taşır., ya da şaft onarım veya değiştirme sırasında eklenmiştir.

Anahtar yolun varlığı veya yokluğu, denetleme sırasında görünür ve gerekli bağlantı tasarımını belirler: düz bir şaft sürtünme sıkıştırılmış bağlantı merkezlerini kullanır;bir anahtarlı şaft, bir anahtar yolunun sağladığı pozitif rotasyonel kilitle hub ve anahtar montajlarını kullanır.

IP65 standartlı mühürleme, motor gövdesini toz girişi ve su jetlerine karşı korur.

Fanuc'un S serisinde, yüksek soğutma sıvısına maruz kalan makine aletleri ortamları için fabrika modifikasyonu olarak sunduğu IP67 su geçirmezliği seçeneği, geçici daldırıma kadar korumayı genişletir.

Yenilenmiş motorlarda, mühürleme durumu, mühürlemenin yenilenme süreci sırasında değiştirilmesine bağlıdır.A06B-0315-B033, yüksek soğutma ortamında bir kurulum için kullanılmış bir A06B-0315-B033 satın alırken, şafta çıkışında mühürün değiştirilmesinin ve yağ mühürünün durumunun doğrulanmasını istemek makul bir sorudur..

3000P Kodlayıcı ️ Artırmalı ve Mutlak Değişiklikler

Dönüşüm başına 3000 darbelerli darbeler kodlayıcısı, A06B-0315-B033'e monte edilen geri bildirim cihazı jenerasyonudur.

2000 RPM'de, bu kodlayıcı yaklaşık 100 çıkış yapar.Fanuc serisi 0/6/10/11/15 kontrolör işlemleri hem pozisyonu hem de hız servo kontrol döngüsünde belirlemek için.

B033 parça numarası, farklı belgelenmiş örneklerde hem eklenmiş (INC) hem de mutlak (ABS) formlarda 3000P kodlayıcısıyla ilişkilendirilir.

Mutlak varyasyon (A860-0320-T113) CNC'nin bataryası korunduğunda güç kaybı ile pozisyonunu korur ve başlangıçta referans dönüşünü ortadan kaldırır.Devamlı değişken her güç döngüsünden sonra evlendirme gerektirir..

Kodlayıcı varyantının makinenin başlatma sırası ve işletim gereksinimleri için kritik olduğu makinelerde,Sipariş vermeden önce kodlayıcı türünü “ motorun etiketinden ya da makinenin bakım belgelerinden “ onaylamak şarttır..

3000P nabız kodlayıcısı, motorun arka nabız kodlayıcısı arayüzüne monte edilen fiziksel olarak ayrı bir bileşendir.

Bu, kodlayıcıyı bireysel olarak işlevsel hale getirir: arızalı bir kodlayıcısı olan, ancak sağlıklı sargılar ve rulmanlar olan bir motor, bir yedek 3000P nabız kodlayıcısı montajı monte ederek geri yüklenebilir,ki bu genellikle tüm motoru değiştirmekten daha ucuz..

Tersine, satılık olarak sunulan bir motor, motorun monte edilmesi ve çalıştırılmasından önce, uygun nabız kodlayıcısı bileşenini ayrı bir şekilde satın almayı gerektirir.

Sık Sorulan Sorular

S1: A06B-0315-B033 ile A06B-0315-B032 arasındaki fark nedir?

Her ikisi de aynı durma tork (12 Nm), hız (2,000 RPM), voltaj (150V), akım (7.6A) ve düz şaft yapılandırması ile Model 10S motorlarıdır.

Kodlayıcı farklıdır: B032 2500P mutlak kodlayıcı taşır; B033 3000P kodlayıcı taşır (artısal veya mutlak).

The servo amplifier parameter settings that configure the encoder type and resolution must match the encoder fitted — substituting a B033 on a machine that previously had a B032 requires confirming the amplifier accepts the 3000P encoder type, veya güçlendirici her ikisini de desteklerse parametreler ayarlama.

S2: A06B-0315-B033'ün fren var mı?

A06B-0315-B033'ün elektromanyetik frenleri yok.

Fanuc'un S serisi isimlendirme sözleşmesindeki "B0" önek, fren olmadığını gösterir; frenli varyasyon "B2" veya benzer bir önek taşır.Servo kapalıyken mekanik tutma gerektiren eksenler için, eğimli eksenler ′′ frenli Model 10S varyantı belirtilmelidir.

Frensiz bir motoru tutmayı gerektiren bir eksene yerleştirmek, servo devre dışı bırakma olayları sırasında kontrolsüz eksenin kayması riskini yaratır.

S3: A06B-0315-B033'ümün art arda veya mutlak bir kodlayıcısı olup olmadığını nasıl doğrulayabilirim?

Motorun arkasındaki nabız kodlayıcısının kodlayıcı bileşeni etiketini okuyun. Mutlak kodlayıcı bileşeni Fanuc parça numarası A860-0320-T113 (3000 ABS) taşıyor;Ekranlı varyantlar, A860-0615-T113 (3000 INC) gibi farklı A860 seri numaralarına sahiptir..

Motorun makine belgeleri veya CNC parametre dosyası da kodlayıcı türünü kaydedecektir.

Etiket hasarlı veya eksikse, kodlayıcı türü, CNC'nin herhangi bir eksen hareketi olmadan güçlendirme sırasında geçerli mutlak konumu okuyabildiğini test ederek belirlenebilir.mutlak kodlayıcı CNC'de bir pil ile donatılmış ve çalışıyor.

S4: A06B-0315-B033 IP67 su geçirmez mühürlenmeye yükseltilebilir mi?

Evet, S serisi motorlar için motor onarım ve yeniden yapılandırma hizmetleri rutin olarak IP67 mühürleme yükseltmelerini içerir.Standart akıntı yağ mühürünün daha yüksek spesifikasyonlu bir mühürleme bileşimiyle değiştirilmesi ve IP67 derecesine ulaşmak için gerekli ek gövde mühürlemesinin uygulanması.

General Servo ve diğer uzman tamir şirketleri açıkça S serisi motorlar için sarma kapsül ve su geçirmezlik yükseltmeleri sunuyor.

Motor, yüksek soğutma maddesine sahip bir ortamda çalışmaya geri dönmeden önce yenilenirse, yeniden yapılandırma özelliklerinin bir parçası olarak IP67 mühürlenmesini istemek yararlıdır.

Tamirhanenin IP67'ye ulaşmak için kullandığı yöntemi doğrulayın ve nakilden önce montajı basınç testi yapıp yapmadıklarını doğrulayın.

S5: Kullanılmış bir A06B-0315-B033 değerlendirirken en önemli kontroller nelerdir?

rulmanın pürüzsüzlüğünü değerlendirmek için asayı elle döndürün 35 mm'lik asayla 114 mm'lik flens, karşılıklı olarak daha büyük rulmanlara sahip önemli bir motoru gösterir.ve rulman kabalığı yapısal olarak anlamlı olmadan önce duyulabilir ve dokunabilir.

3000P nabız kodlayıcısının bulunduğunu kontrol edin ve bağlantı ipleri ve kilitleme mekanizmasını kontrol edin. Faz dengesi için üç fazlı sarma direncini ölçün ve yalıtım direncini kontrol edin.6A 150V üç fazlı yük altında anlamlı ısıtma üretir, ve sarma koşulları hizmet ömrünü doğrudan belirler.

Mümkünse, makinenin başlatma dizisi yapılandırmasını etkilediği için, enkodörün ekleyici veya mutlak olup olmadığını kurulumdan önce doğrulayın.

Uyumlu bir Fanuc amplifikatörüne, akım izlenmiş ve kodlayıcı geri bildirimi doğrulanmış olarak 2.000 RPM'ye kadar çalıştırmak, motoru üretime devretmeden önce nihai kontroldür.
