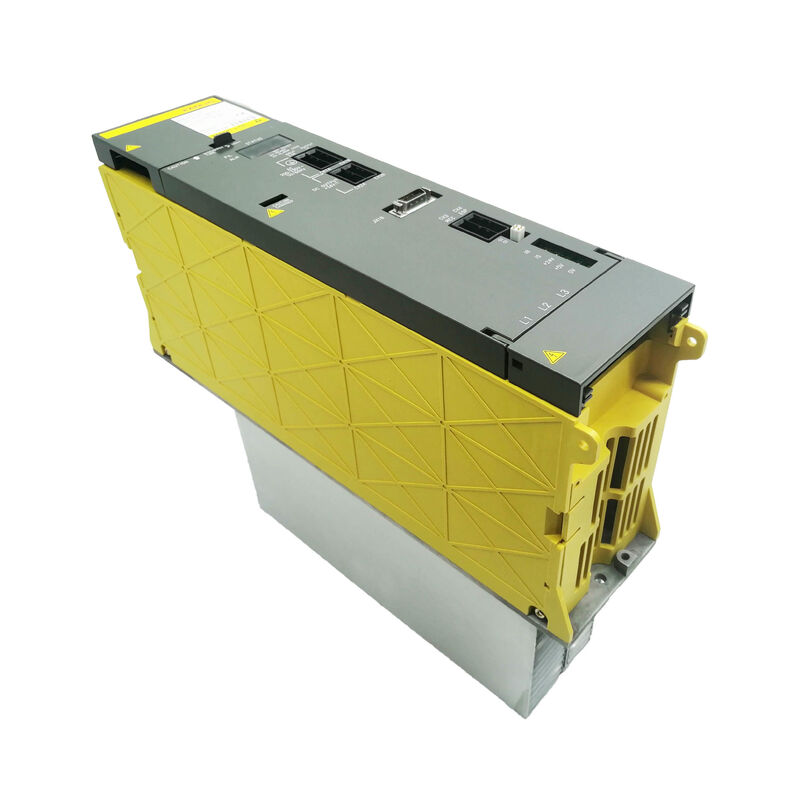

Fanuc A06B-6077-H111 PowerPoint Alfa Güç Tedarik Modülü PSM-11 90mm Konut, 13.2kW, 150A Transistor, CNC & Robot Uygulamaları, İki HeatSink Değişimi Specifikasyon & Alım Kılavuzu

Genel bakış

BuFanuc A06B-6077-H11190 mm genişliğinde, 13.2kW alfa serisi güç kaynağı modülü, iki farklı uygulama alanında kompakt alfa sürücü sistemlerini güçlendirir: CNC makine aletleri ve Fanuc endüstriyel robotları.

Yer değiştirme ünitelerinin tedarik edilmesinde ikili uygulama ayak izinin önemli olduğu,çünkü imha edilmiş bir işleme merkezinden çıkarılan bir PSM-11, robot kurulumundan çıkarılan bir PSM-11'den çok farklı bir çalışma geçmişi biriktirmiş olabilir.Farklı görev düzenleri, farklı ortam koşulları.

Modülün özelliklerini ve güvenle bir yedekleme kaynağı bulmada yer alan değişkenleri anlamak, bu makalenin odak noktasıdır.

PSM-11 içinde tek bir 150A transistör modülü bulunur.

Bu, daha küçük PSM-5.5 (A06B-6077-H106) ve PSM-15'den başlayan daha büyük A06B-6087 serisinden ayırt eden pratik bir ayrıntıdır.

150A transistörü, modüle geçici akım başlığı sağlar. 49A AC girişinde, transistör en yüksek kapasitesinin çok altında çalışıyor.Modülün normal çalışma koşullarında genel olarak iyi kullanım ömrüne katkıda bulunan.

13.2kW sürekli çıkış derecesi, transistörün termik olarak dayatabileceği, anahtar cihazının elektrik sınırıdır.

İki donanım revizyonu var.

Revizyon AA16B-2202-0461 kablo kartı kullanıyor.

Revizyon BA16B-2202-0661 kullanır. Her iki revizyona da aynı kontrol PCB kullanılır (A16B-2202-0420).İki revize makine içinde eşdeğerdir. Revize farkı öncelikle iç tasarım değişikliğini yansıtır., sistem düzeyinde bir uyumluluk ayrımı değil.

Bir satın alıcının bir yedek almak için, makinenin içinde bir revize çalışması gerekir.Değişiklik yalnızca doğru yedek panelin tamir edilen belirli birime eşleştirilmesi gereken tahta düzeyinde onarım çalışmaları için geçerlidir..

Birçok standart ürün listesinde ihmal edilen ama operasyonel olarak kritik olan bir bilgi parçası:PSM-11 iki farklı ısı alıcı konfigürasyonunda gelir ve her ikisi de dıştan fiziksel olarak aynıdır..

Yanlış bir varyant sipariş edilirse, mekanik olarak elektrik dolabındaki modül montaj düzenine uymayacaktır.

A06B-6077-H111 değişkenini sipariş etmeden önce, orijinal modülün hangi ısıtma lavabosu varyantını kullandığını belirleyin ve değişkenin eşleştiğini onaylayın.

Ana Özellikler

90mm Konut  Bağlamdaki Fiziksel Boyutlar

PSM-11'in 90 mm genişliğinde bir elektrik dolabına yerleştirildiğinde tanımlayıcı fiziksel özelliğidir.

Daha küçük PSM-5.5 (A06B-6077-H106) 60 mm şasi kullanır.

PSM-11, 90 mm'de, daha dar 60 mm PSM-5.5 ayak izi etrafında özel olarak tasarlanmamış dolaplarda PSM-15 ile aynı yuva genişliğini işgal eder.

Bu, geriye dönüş ve yükseltme kararları için önemlidir.

Aslen PSM-5 ile inşa edilen bir makine.5'in 60 mm yuvası etrafında tasarlanmış bir elektrik dolabı vardır PSM-11'in 90 mm şasisine yükseltme, bitişik bileşenlere ve mevcut yan alana bağlı olarak mümkün olabilir veya olmayabilir..

Tersine, PSM-15 için inşa edilen bir makine, PSM-11'i ek yan alanı kalan aynı yuvada kabul edebilir.

Kabine alanı kısıtlı bir şekilde yeniden yapılandırma durumlarında, mevcut PSM modelleri arasında fiziksel yuva boyutları genellikle belirleyici faktördür.

Modülün yüksekliği ve derinliği standart alfa PSM formatını takip ederek, PSM-11'i diğer alfa serisi modülleri tarafından kullanılan aynı raf yapılarına monte edilebilir hale getirir.

Dış ısıtma lavabosu, modül gövdesinin ötesine uzanır. Yukarıda bahsedilen iki ısıtma lavabosu varyantı arasında değişen kesin geometri.

İki ısınma lavabosu ️ Sipariş vermeden önce neden önemli?

A06B-6077-H111'deki iki fiziksel olarak farklı ısı alıcı konfigürasyonunun varlığı standart ürün listelerinde yaygın olarak belgelenmemiştir.Ama bir makineye yedek bir parça yerleştiren herkes için pratik olarak önemli..

Sıcaklık yuvası modülün tabanına / arkasına bağlanır ve elektrik dolabının montaj yapısıyla bağlantı kurar.

İki varyantın farklı montaj deliği desenleri veya montaj geometrileri vardır. Kabin montajı değiştirilmeden değiştirilemez, bu uygun bir onarım yaklaşımı değildir.

A06B-6077-H111 takviyesi için sipariş vermeden önce, orijinal modülün ısıtma lavabosunun arka ve alt tarafındaki montaj geometrisini fotoğraflayın ve bu bilgileri tedarikçiye verin.Saygın PSM-11 değişim uzmanları hangi varyantı sağladıklarını doğrulayabilecekler..

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

Orijinal modülün ısı fıskiyesi konfigürasyonu doğrulanamazsa (modül zaten çıkarılmış ve bilgi mevcut değil),Karşılaştırmak için fiziksel bir birim olan bir uzman en güvenilir kaynaktır.

PSM-11 ile PSM-5.5: Doğru Güç Sınıfını Seçmek

PSM-11 ve PSM-5.5 (A06B-6077-H106) aynı A06B-6077 serisi mimarisine ve aynı makine boyutu kategorisine hizmet verir.

5.5 işareti, PSM-11'in 13.2kW'sına karşı yaklaşık 5.5kW değerli çıkışı temsil eder.

Aralarındaki seçim bir güç kapasitesi hesaplamasıdır.işlevsel uyumluluk sorusu değil her iki modül de aynı 283 325 V DC otobüsünü üretir ve aynı alfa SVM ve SPM amplifier ailelerine uyumludur.

Hesaplama, makinenin DC otobüsündeki her SVM ve SPM modülünü tanımlayarak ve nominal sürekli çıkış gücünü bularak başlar.

Bu değerleri toplayın ve sonra eşzamanlılık faktörü 8, normal kesim döngüleri sırasında tüm ekselerin aynı anda tam yükle çalışmadığı gerçeğini yansıtır.

Sonuç yaklaşık 5kW'dan aşağıya düşerse, PSM-5.5 uygun boyutlandırılmıştır.

5kW ile 12kW arasında düşerse, PSM-11 doğru seçimdir. 12kW'yi aştığında, makineye PSM-15 (A06B-6087-H115) veya daha büyük olması gerekir.

Sürekli gücün ötesinde ikinci bir düşünce, eşzamanlı eksen ivmesi sırasında zirve otobüs akımıdır.

PSM-11'in 150A transistörü bu geçici için en yüksek akım rezervini sağlar. Fakat makinenin SVM/SPM kombinasyonu kısa süreler için çok yüksek eşzamanlı en yüksek akımları gerektirirse,PSM-11'in otobüs kondansatör bankası, transistörün sürekli dağıtımı ile geçici talep arasındaki boşluğu halletmelidir..

Bu, PSM-11 uygulamalarında tasarım açısından nadiren bir sorundur, ancak birden fazla yüksek eylemsizlik eksenine sahip makinelerde hesaplamaya değer.

Robot Uygulamaları ∙ Farklı Bir İşletim Profili

A06B-6077-H111 sadece CNC alet makinelerinde değil aynı zamanda Fanuc endüstriyel robot sistemlerinde de kullanılır.Robot uygulamaları, bir CNC işleme merkezine kıyasla PSM-11'e belirgin bir şekilde farklı bir çalışma profili uyguluyor.

Bir robotun kol hareketleri aynı anda çoklu eklemlerin sık sık hızlanmasını ve yavaşlamasını içerir.PSM'nin aktif ön ucundan DC otobüsüne geri döndürülen ve tekrar kullanılan veya AC kaynağına geri döndürülen yavaşlatma eklemlerinden gelen yenilenme enerjisi ile.

Çalışma döngüsü, sistemin yük altında çalıştığı zamanın kısımıdır, genellikle CNC frezeleme yerine robot uygulamalarında daha yüksektir.uzun kesim geçişleri için spindle ve akslar sabit besleme ile tutulabilir.

Kullanılmış bir PSM-11 için bu ne anlama geliyor: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

İkisinin de parça numarası aynı ama toplam aşınma geçmişleri farklı.tedarikçiye modülün bir CNC makinesinden veya bir robot uygulamasından mı geldiğini sormak makul bir tarama sorusudur.

Fonksiyonel olarak, bir robot sistemindeki PSM-11, CNC makinesi rolüyle aynı şekilde çalışır. DC otobüs fiziği aynıdır, alarmlar aynıdır, pano konfigürasyonu aynıdır.Uygulama bağlamı hizmet ömrü beklentilerini etkiler, kurulum veya işletme değil.

Değişim, artı ve onarım Kaynak yolları karşılaştırıldı

Değişim:PSM-11 için en yaygın servis modeli.

Kusurlu bir modül bir uzmana gönderilir; test edilmiş, garantili bir yedek, kusurlu birimle birlikte veya aynı anda geri gönderilir.Değişim havuzları havuza gelen arızalı üniteleri tamir eden uzmanlar tarafından bakılırDolayısıyla, onarılabilir çekirdekler mevcut olduğu sürece döngü kendini sürdürür.

Değiştirme, tipik olarak çalışan bir yedeklemenin en hızlı yolu ve test edilmiş, garantili bir ünitenin önceliği olduğunda en iyi değerdir.

12 aylık değişim garantileri standarttır; bazı uzmanlar daha uzun süreler sunar.

Fazla:İşten çıkarılmış bir makineden çıkarılan ve sınırlı miktarda veya hiç onarım yapılmadan satılan birim.

Fazla birimler test edilmemiş, sadece test edilmiş veya temizlenmiş ve test edilmiş olabilir. Durum açıklaması tedarikçiye göre değişir.Fazla, değişimden daha düşük maliyetlidir, ancak güvenilir bir şekilde çalışmadan önce onarılması gereken bir ünite alma riski daha yüksektir..

Makine duraklama penceresi acil olmadığında ve gelen testler şirket içinde mevcut olduğunda kullanışlıdır.

Onarım:Orijinal arızalı birim bileşen düzeyinde teşhis ve onarım için bir uzmana gönderilir.

Onarım maliyeti genellikle değişimden daha düşüktür, ancak dönüş süresi daha uzundur (genellikle günlerden bir haftaya veya daha fazla).

Onarım, ünitenin belirli, iyileştirilebilir bir hatası olduğu (bir arıza ventilatörü, bilinen bir arıza transistör modülü) ve makinenin onarım dönüş süresini karşılayabileceği zaman doğru yaklaşımdır.

PSM-11 tamir edilebilir bir modüldür. İçindeki 150A transistör modülü ayrı bir yedek parça olarak mevcuttur ve değiştirilebilir.

Fan (A90L-0001-0422) standart ve mevcuttur. Ana kartın hiçbiri ayrı satılmaz, bu nedenle kart düzeyinde arızalar değiş tokuşa veya bileşen düzeyinde kart onarım yeteneğine sahip bir uzmana yönlendirilir.

Sık Sorulan Sorular

S1: İki ısı fıskiyesi var: Yeni bir fıskiye sipariş vermeden önce makinemin hangisine sahip olduğunu nasıl öğrenebilirim?

En güvenilir yaklaşım, orijinal PSM-11'in arka ve alt kısmını, hala makine içindeyken fotoğraflamak ve ısı disiciliği montaj geometriyi açıkça göstermektir.Bu fotoğrafları niyetli tedarikçinize e-posta ile gönderin ve sahip oldukları birimle uyumluluğu onaylamalarını isteyin.

Modül zaten çıkarılmışsa ve fiziksel karşılaştırma mümkün değilse, makinenin orijinal elektrik şeması veya OEM belgelerinde belirli varyantlara atıfta bulunabilir.

Son çare olarak, her iki varyantın stoklu bir PSM-11 uzmanı, kabine düzenlemesi ayrıntılarına dayanarak telefonla kimlik tespitine rehberlik edebilir.

S2: Makinemin orijinal PSM-11'i Revizyon A'dır (A16B-2202-0461 kablo kartı).

Evet, her iki revizyondaki fonksiyonel çıkış aynı aynı DC otobüs voltajı, aynı güç dağıtımı, aynı alarm davranışı.

Revizyon değişikliği, bağlı SVM ve SPM modülleri veya CNC kontrolü ile uyumluluğu etkileyen sistem düzeyinde bir fark değil, Fanuc iç tasarım güncellemesini yansıtır.Bir PSM-11 Revizyon B, herhangi bir parametrede değişiklik yapmadan veya kablolama değişiklikleri yapmadan bir Revizyon A ünitesini değiştirebilir..

Bu ayrım sadece kart düzeyinde onarım yapıldığında ve doğru yedek kablo kartını elde etmek gerektiğinde geçerlidir.

S3: Makine, bir SVM1-40 (A06B-6079-H103) ve bir küçük SPM'yi güçlendirmek için PSM-11 kullanır.

SVM1-40'ın nominal eksen akımı, bağlı belirli motora bağlı olarak yaklaşık 5,5 ̇ 7 kW'lık bir servomotor çıkışına karşılık gelir.Birleştirilmiş yük neredeyse PSM-5'i aştığı kesin..5'in aynı anda çalışırken 5.5kW değerinde.

13.2kW'lık PSM-11 bu kombinasyonu anlamlı bir baş boşluğu ile kapsar.

PSM-5.5, aynı anda ağır yüklenme dönemlerinde AL04 gerilim düşüş alarmı üretir.

S4: Bu PSM-11 bir CNC makinesine değil, bir Fanuc robotuna giriyor.

Hayır, robot kurulumundaki PSM-11 tam olarak aynı donanımı kullanıyor, aynı DC otobüsünü üretiyor ve bir CNC uygulamasında olduğu gibi aynı alarm kodlarıyla çalışıyor.

Robot denetleyicisi, bir CNC servo kartı yerine otobüste bulunan SVM modülleriyle etkileşime girer, ancak PSM-11'in rolü “DC otobüsünü sağlamak ve düzenlemek” aynıdır.

PSM-11 içinde CNC ve robot uygulamaları arasında farklılık gösteren sıçrayıcılar, anahtarlar veya parametreler yoktur.

S5: Bir tedarikçi, "sınavlanmış, alarm yok" olarak tanımlanan bir PSM-11 sunuyor. Bu bir üretim makinesi için yeterli bir güvence mi?

"Test edildi, alarm yok" statik bank güçlendirme kullanışlı bir veri noktasıdır, ancak kapsamlı bir güvence değildir.

Bir statik test, modülün hatasız bir şekilde çalıştırıldığını ve otobüs voltajının herhangi bir yük olmadan spesifikasyon içinde göründüğünü doğruluyor.

Gerçek yük akımı altında transistör performansını, çalışma sıcaklığında fan hava akışının yeterliliğini doğrulamıyor.veya modülün kullanım sırasında göreceği tüm sıcaklık aralığında şarj öncesi davranış.

Güvenilirliğin kritik olduğu bir üretim makinesi için, source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation, sadece sevkiyat tarihinden değil).

Durgun test edilen bir artı birimi ile yük test edilen bir değişim birimi arasındaki fiyat farkı gerçektir, ancak güven farkı da gerçektir.
