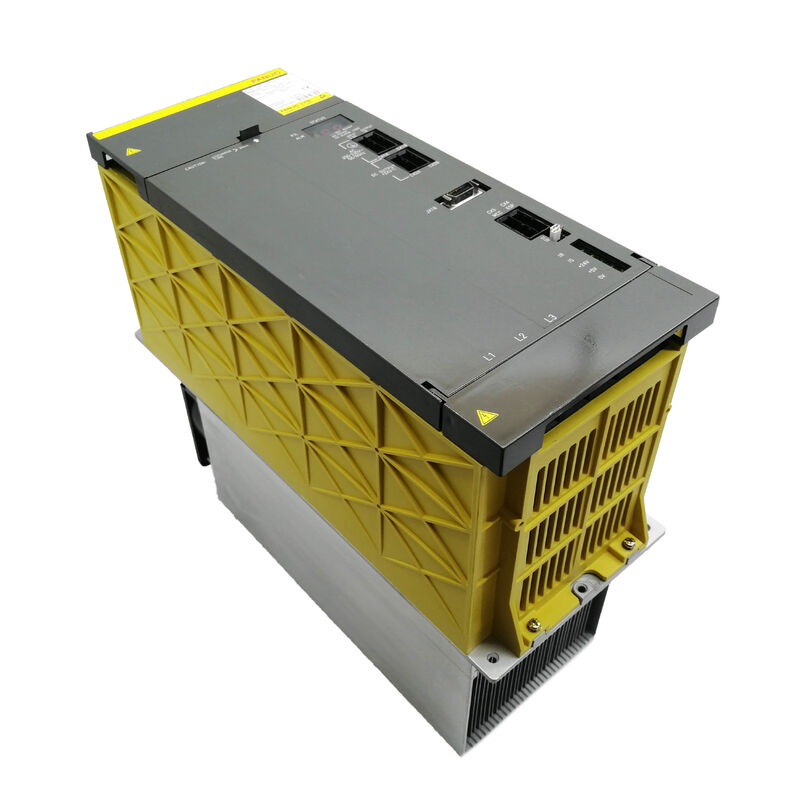

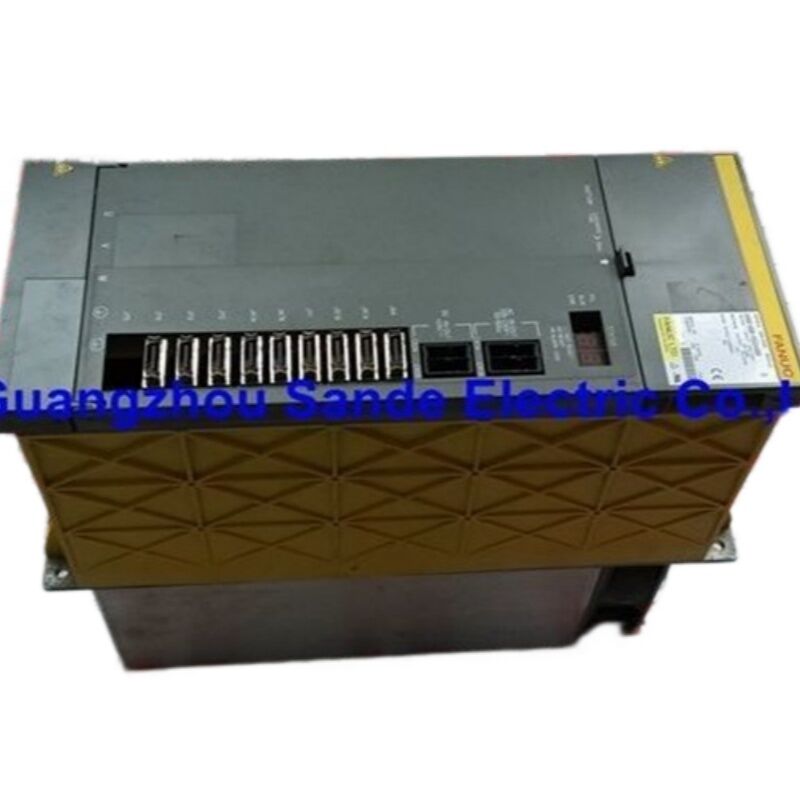

FANUC A06B-6088-H222#H500 Alpha Mil İş Mili Yükseltici Modülü

SPM-22 | 25,2 kW | Tip 1 Arayüzü | Giriş 283-325 VDC | Çıkış 230 VAC / 95A | Alpha aP40 / Model 22 Mil Motoru | 200V Serisi | Dahili PCB'ler: A16B-2202-0432 + A20B-1006-0481

Mil İş Milini Çalıştıran Sürücü

CNC kontrolü ile kesici mil iş mili arasındaki donanım zincirinde, mil iş mili yükseltici modülü en zorlu konumu işgal eder. Güç kaynağı modülünden DC bara gücü alır, bunu komut edilen frekansta ve akımda hassas şekilde düzenlenmiş üç fazlı AC'ye dönüştürür ve bunu kontrolün istediği hızda mil iş mili motoruna iletir - bu, diş açma geçişi için yavaş bir 200 RPM veya tam hızlı bir 8.000 RPM son işleme kesimi olsun. Mil iş mili performansını tanımlayan her şey: hıza ivmelenme, değişen kesme yükleri altında hız doğruluğu, durma hassasiyeti ve motor milindeki tork - bu modülden geçer.

FANUC A06B-6088-H222#H500, A06B-6088 Alpha serisi içindeki SPM-22 varyantıdır: 200V AC sistemleri için 25,2 kW dereceli, Tip 1 arayüzlü bir mil iş mili yükseltici, FANUC'un Alpha aP40 ve Model 22 AC mil iş mili motorlarını sürmek üzere tasarlanmıştır. FANUC Alpha modül ailesindeki en yaygın kullanılan mil iş mili sürücülerinden biridir ve onu kullanan makineler - Alpha dönemi üretim döneminden işleme merkezleri, tornalama merkezleri ve freze makineleri - dünya çapında atölye zeminlerinde aktif kalmaktadır.

Teknik Özellikler

A06B-6088 Alpha Modül Ailesi: H222 Nerede Yer Alıyor

FANUC'un Alpha modül sürücü sistemi, mil iş mili yükselticilerini nominal güç çıkışlarına göre düzenler, parça numarasındaki her "H-numarası" güç sınıfına karşılık gelir. A06B-6088 serisi, 200V Alpha mil iş mili sürücülerinin tam aralığını kapsar - daha küçük ünitelerden SPM-22'ye (22 kW gösterimi, 25,2 kW gerçek derecelendirme) aynı kabin montaj formatındaki daha büyük modüllere kadar.

Bu aile içinde, H222, 15-22 kW motor sınıfındaki mil iş mili motorları için tercih edilen sürücüdür. Yaygın olarak aP40 mil iş mili motorunu sürmek için kullanılır - Japon, Alman ve Tayvanlı makine üreticilerinden geniş bir işleme merkezi yelpazesinde bulunan yüksek performanslı bir Alpha serisi AC mil iş mili. Daha büyük mil iş mili motorları, H226 (SPM-26) veya H230 (SPM-30) seviyesine çıkmayı gerektirir; daha küçük mil iş mili gereksinimleri H215 (SPM-15) veya H211 (SPM-11) tarafından karşılanır.

Tüm bu modüller aynı fiziksel kabin yuvası formatını ve DC bara bağlantı düzenini paylaşır, bu da Alpha modül sistemini makine üreticileri için pratik hale getiren şeyin bir parçasıdır - güç kaynağı modülü DC barayı besler, servo yükseltici modülleri ve mil iş mili yükseltici modülleri bu bardan çeker ve tüm sürücü yığını standartlaştırılmış bir muhafaza düzenine uyar.

Tip 1 Arayüzü: Sistem Entegrasyonu İçin Ne Anlama Geliyor

Bu modüldeki #H500 soneki, onu bir Tip 1 arayüz birimi olarak tanımlar. FANUC, Alpha mil iş mili yükseltici modüllerini dört arayüz tipine (1'den 4'e kadar) sınıflandırır ve her tip giderek daha gelişmiş mil iş mili işlevlerini destekler:

Tip 1 - H222#H500'de kullanılan varyant - temel arayüzdür. Çoğu işleme merkezi uygulaması için gereken standart mil iş mili kontrol işlevlerini destekler: değişken hız kontrolü, mil iş mili yönlendirme (M19), dişli seçimi değiştirme, temel konfigürasyonlarda mil iş mili senkronizasyonu ve CNC'ye hız/konum geri beslemesi. Tip 1 arayüzü, CNC ile SPM arasındaki seri bağlantı üzerinden iletişim kurar ve bu modül nesli dağıtıldığında geçerli olan FANUC 0i, 6, 10, 11, 15, 16i, 18i ve 21i CNC kontrol aileleriyle uyumludur.

Tip 1'in desteklemediği, gelişmiş Cs kontur kontrolü (Tip 4 ve yüksek çözünürlüklü manyetik sensör gerektirir) ve belirli özel senkronizasyon modlarıdır. Bu modülün kullanıldığı dikey ve yatay işleme merkezlerinin ezici çoğunluğu için Tip 1 yeteneği, uygulamanın gerektirdiği her şeydir.

Bakım için önemi: bir H222#H500 değiştirilirken, değiştirilen birim de Tip 1 olmalıdır (#H500, #H501 veya #H508 soneki) - nominal güç ve motor eşleşse bile bir Tip 3 veya Tip 4 varyantı ikame edilemez, çünkü arayüz bağlantısı ve yazılım temelde farklıdır.

Dahili PCB'ler: Modülü Tanımlayan İki Kart

Monolitik bir güç sürücüsünün aksine, A06B-6088-H222#H500, işlevleri farklı olan iki ana PCB etrafında inşa edilmiştir:

Kontrol PCB'si (A16B-2202-0432 veya A16B-2203-033x): Bu kart, mil iş mili sürücüsünün zekasını yönetir - CNC ile seri iletişim, hız ve konum döngüsü hesaplaması, akım komutu üretimi, ön panel 7 segmentli ekran üzerinden alarm izleme ve raporlama ve tüm parametre depolama. Yazılım veya iletişimle ilgili bir mil iş mili alarmı oluştuğunda (AL-13 ila AL-28 aralığındaki alarmlar), genellikle incelenen kart budur.

Güç PCB'si (A20B-1006-0481 veya A20B-1006-0487): Bu kart, gerçek güç dönüşümünü yönetir - IGBT kapı sürücü devreleri, DC bara izleme, akım algılama ve kontrol kartının akım komutları ile motoru süren güç aşaması arasındaki bağlantı. Alarm 12 (DC bağlantı aşırı akımı) ve Alarm 30 (aşırı akım güç devresi) güç PCB'sine ve ilgili IGBT transistörlerine işaret eder.

FANUC uzmanları ve saygın onarım merkezleri, bu kartları eksiksiz modülün ayrılmaz alt bileşenleri olarak ele alır - bağımsız olarak satılmaz veya değiştirilmez. Modül bir birim olarak servis edilir.

H500 Soneki ve Yazılım Sürümü Uyumluluğu

FANUC mil iş mili yükseltici parça numaralarındaki pound işaretini takip eden sonek, kontrol PCB'sinde kurulu olan yazılım sürümünü kodlar. H222 ailesi için belgelenmiş Tip 1 sürümleri şunlardır:

• #H500 - ilk üretim yazılım sürümü, kurulu tabandaki en yaygın olanı
• #H501 - belirli kontrol parametrelerinde güncellemeler içeren revize edilmiş bir yazılım sürümü
• #H508 - daha fazla yazılım revizyonu

Bu yazılım sürümleri değiştirilemez. Orijinal olarak bir H222#H500 ile devreye alınan bir makinenin mil iş mili parametreleri ve CNC arayüz yapılandırması bu yazılım sürümüne uyumludur. Bir H222#H501'i tak-çalıştır değiştirme olarak kurmak, parametre doğrulamasını gerektirir ve yeniden devreye alma sırasında mil iş mili ayar parametrelerinde ayarlama gerektirebilir. FANUC uzmanları, bir yedek sipariş ederken kesin soneki belirtmeyi ve alınan herhangi bir birimin sonekini kurulumdan önce doğrulamayı tutarlı bir şekilde tavsiye eder.

#500CS varyantı da bazı tedarikçi listelerinde görünür - bu özel bir spesifikasyon varyantıdır ve standart H500'den ayrı olarak ele alınmalıdır.

Yaygın Alarm Kodları ve Tanı Yönleri

A06B-6088-H222#H500'ün ön panelindeki 7 segmentli LED ekran, bir hata oluştuğunda iki haneli alarm kodları gösterir. Sahada en sık karşılaşılanlar:

AL-03 (DC Bağlantı Sigortası Atık) ve AL-04 (Giriş Sigortası Atık): Genellikle mil iş mili motoru sargısındaki faz-faz veya faz-toprak arızalarından kaynaklanır. Standart tanı, U/V/W motor güç kablolarını ayırmak ve sürücüyü mahkum etmeden önce PE'ye megohm yalıtımını kontrol etmektir.

AL-09 (Güç Yarı İletken Aşırı Isınma) ve AL-56 (İç Soğutma Fanı Durdu): Bunlar soğutma sistemi sorunlarına işaret eder - arızalı bir 12mm harici fan veya tıkanmış/arızalı bir dahili 60mm fan. Her iki fan da değiştirilebilir bileşenlerdir ve bu alarmlar göründüğünde ilk kontrol edilir.

AL-12 (DC Bağlantı Aşırı Akımı) ve AL-30 (Aşırı Akım Güç Devresi): Bunlar en ciddi alarmlardır, IGBT transistör stresini veya arızasını gösterir. FANUC uzmanları tarafından belgelenen tanı dizisi, motor kablolarını ayırmak ve mil iş milini komut etmekle başlar - motor bağlı değilken AL-12 devam ederse, güç aşamasındaki IGBT modülleri muhtemelen arızalıdır.

AL-24 / AL-25 (Seri Aktarım Hatası/Durdurma): CNC ve SPM arasındaki iletişim hatası. Tanı, CNC kontrol ünitesi ile mil iş mili yükselticisi arasındaki kablo ve konektörde başlar ve kontrol PCB'sine kadar uzanır.

Sıkça Sorulan Sorular

S1: A06B-6088-H222#H501, #H500'ün doğrudan değiştirilmesi olarak kullanılabilir mi, yoksa sonek tam olarak eşleşmeli mi?

Sonekler #H500 ve #H501, kontrol PCB'sindeki farklı yazılım sürümlerini belirtir. Her ikisi de aynı donanım güç derecelendirmelerine sahip Tip 1 arayüz modülleri olsa da, yazılım farklılıkları mil iş mili parametre uyumluluğunu ve CNC'deki ayar davranışını etkileyebilir. FANUC bakım uzmanları, özellikle parametre yeniden doğrulama zamanı olmadığında acil bir değişim için, bir yedek temin ederken soneki tam olarak eşleştirmeyi tutarlı bir şekilde tavsiye eder. Bir uzmanın yeniden devreye alma sırasında tüm mil iş mili parametrelerini inceleyip doğrulayabileceği planlı bir bakım bağlamında, #H500'den #H501'e geçiş mümkündür ancak tüm parametre ayarlarının yeni yazılım sürümü için doğru olduğunun onaylanmasını gerektirir. Parametre doğrulaması olmadan ikisinin tak-çalıştır değiştirilebilir olduğunu asla varsaymayın.

S2: Hangi mil iş mili motorları A06B-6088-H222#H500 ile uyumludur?

Bu modül, standart Alpha sensör geri beslemesini (M veya MZ tipi sensör) kullanan FANUC Alpha aP40 ve Alpha Model 22 AC mil iş mili motoru için belirtilmiştir. 25,2 kW derecelendirmesi, tipik işleme merkezi uygulamalarında bu mil iş mili motor varyantlarının sürekli güç gereksinimlerini karşılar. H222'yi bu spesifikasyon dışındaki motorlarla kullanmak - ya kontrol kararsızlığı riski yaratan önemli ölçüde daha küçük motorlar, parametre uyumsuzluğundan dolayı veya modülün 95A akım derecesini aşan daha büyük motorlar - desteklenmez ve yükselticiye, motora veya her ikisine de zarar verebilir. Motor parametre verileri, mil iş mili yükselticisinin NVRAM'inde saklanır ve bağlı olan gerçek motorla eşleşmelidir.

S3: Motor bağlı değilken modül AL-12 gösteriyor. Bu ne anlama geliyor?

Motor kabloları U/V/W terminallerinden ayrıldığında Alarm 12 (DC Bağlantı Aşırı Akımı), aşırı akım koşulunun motor devresinde değil, yükseltici içinde meydana geldiği anlamına gelir. Bu, güç aşamasındaki IGBT güç transistörlerinin arızasına işaret eder - gerçek DC'den AC'ye dönüşümü gerçekleştiren modüller. Mil iş mili sürücülerindeki IGBT arızası tipik olarak soğutma sistemi bozulmasından kaynaklanan kümülatif termal stresten, koruyucu sigorta çalışmadan önce transistörleri zorlayan motor tarafı kısa devrelerinden veya sadece yaşa bağlı bozulmadan kaynaklanır. Bu hata durumu genellikle, IGBT modüllerini değiştiren ve kapı sürücü devresini kontrol eden yetkili bir FANUC sürücü onarım merkezi tarafından güç PCB'sinin bileşen düzeyinde onarımını gerektirir.

S4: A06B-6088-H222 ile 400V HV serisindeki A06B-6088-H222 arasındaki pratik fark nedir?

A06B-6088 serisi tamamen 200V sınıfıdır (DC bağlantı girişi 283-325V, 200-230V AC üç fazlı bir kaynaktan türetilmiştir). 400V sınıfı Alpha mil iş mili yükselticileri, A06B-6102 veya A06B-6111 serisinde farklı parça numarası ön eklerine sahiptir, tasarımlarında "HV" ve 500-700V aralığında DC bara voltajları bulunur. İki seri değiştirilemez - farklı güç kaynağı modülleri, ilgili voltaj sınıfı için derecelendirilmiş farklı motor varyantları ve farklı kabin kablolaması gerektirirler. Bir makine 400V AC beslemesinde çalışıyorsa ve bir Alpha HV mil iş mili sistemi kullanıyorsa, A06B-6088-H222#H500 tamamen yanlış modüldür. Herhangi bir Alpha mil iş mili yükselticisi belirtmeden önce makinenin besleme voltajını ve güç kaynağı modülü tipini doğrulayın.

S5: Plansız arızaları önlemek için bu modül için önerilen önleyici bakım eylemleri nelerdir?

En kritik iki bakım öğesi soğutma fanlarıdır. Harici 12mm fan (A90L-0001-0335/B) ve dahili 60mm fan (A90L-0001-0422) çalışma saatlerine göre aşınmaya maruz kalır ve fan arızası doğrudan termal alarmlara ve aşırı sıcaklıktan IGBT hasarına yol açar. Planlı bir temelde proaktif fan değişimi - tipik olarak yoğun operasyonun her 2-3 yılında veya hava akışının azaldığına veya anormal gürültüye dair herhangi bir belirtide - makine aleti bakım departmanları arasında standart bir uygulamadır. Fanların ötesinde, birikmiş talaş veya soğutma sıvısı sisi kontaminasyonu için modülün havalandırma yolunun periyodik olarak incelenmesi, tüm DC bara ve motor güç terminal bağlantılarının korozyon veya gevşeme açısından kontrol edilmesi ve enkoder/sensör kablo konektörlerinin incelenmesi diğer rutin öğelerdir. Uzun süre depolanmış bir sürücüde, elektrolitik kapasitörler ilk açılışta DC bara anormallikleri olarak ortaya çıkan kaçak akım sorunları geliştirebileceğinden, mümkünse kademeli olarak açılmalıdır.
