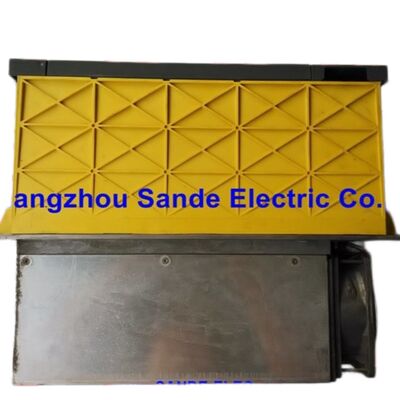

FANUC A06B-6088-H226#H500 Alfa Spindle Amplifier Modülü

SPM-26. Tip 1 Arayüzü. Giriş 283 ⋅ 325 VDC. Çıkış 230 VAC / 111A. Alfa aP40 / Model 26 Döner Motoru.

Bir Adım Daha Yukarı, Ve Gösteriliyor

FANUC Alpha modülü spindle sürücü ailesi içinde, güç merdiveninde her adım, bir makinenin spindle'inin dayatabileceği akımın ölçülebilir bir artışını getirir.A06B-6088-H226#H500, A06B-6088 serisinin SPM-22'sinin hemen üstünde yer almaktadır., aynı Tip 1 arayüzünü ve aynı 200V sınıfı mimarisini taşıyan, ancak SPM-22'nin 95A'sından ziyade 111A nominal çıkış akımı sağlayan. That 17% increase in available current is what makes the H226 the right module for the next tier of FANUC Alpha spindle motors — those requiring more continuous torque and higher transient capacity than the SPM-22 can provide.

SPM-26 işareti, bu modülü A06B-6088 ailesindeki orta aralık bir birim olarak işaretler.Her ikisi de uzun üretim döngüleri boyunca ciddi metal çıkarma yeteneği gerektiren yatay ve dikey işleme merkezlerinde yaygındır..

Teknik özellikler

H226 vs. H222: Adım Yüklemeyi Anlamak

Hem SPM-22 (A06B-6088-H222) hem de SPM-26 (A06B-6088-H226) aynı kontrol PCB'si ¢ A16B-2202-0432 ¢ ve aynı Tip 1 arayüz mimarisini paylaşır.Aynı fiziksel dolap yuvasında yaşıyorlar., aynı şekilde DC otobüsüne bağlanır ve aynı seri bağlantısı üzerinden CNC ile iletişim kurar.

Fark güç aşamasında.H226 H222'nin A20B-1006-0481 yerine A20B-1006-0482 güç kartını kullanır Bu daha yüksek akım tavanı, SPM-26'nın daha uzun kesimler sırasında amplifikatörün termal sınırına ulaşmadan daha büyük Alfa spindle motorlarının tork taleplerini karşılayabileceği anlamına gelir.Büyük çaplı yüz değirmenleri çalışan makinelerde, ağır sıkıcı işlemler veya sert malzemelerde yüksek besleme sıvı döngüleri, bu ekstra akım baş alanı, sorunsuz sürekli çalışmayı rahatsız edici aşırı yük alarmlarından ayıran şeydir.

The two modules are not substitutable for each other without parameter verification and motor compatibility confirmation — the spindle motor parameters stored in the drive must match the actual connected motor, ve SPM-26 yerine bir SPM-22 kullanmak, motorun daha yüksek akım gerektirdiğinde mevcut spindle torkunu sınırlayacaktır.

Motor uyumluluğu: Alfa Model 26 ve aP40

FANUC'un Alpha serisi fiyonk motor serisi, belirli güç aşamalarını belirli motor performans zarflarına eşleştirmek üzerine inşa edilmiştir. The A06B-6088-H226#H500 is the correct drive for the Alpha Model 26 and aP40 spindle motors — both mid-range AC spindle motors that appeared across a broad range of machine tool OEM specifications during the Alpha platform's production years.

Özellikle aP40, makineleme merkezi üreticileri için 15 ′′ 30 kW makine gücü sınıfında makineler inşa etmek için bir spindle motoru seçimiydi.Sabit tork ve sabit güç hız aralığının kombinasyonu, entegre Alpha sensörü geri bildirim ve 200V Alpha modülü sistemi ile uyumluluk, havacılık, kalıp ve ölçekleme ve genel iş dükkanları uygulamalarında satılan makinelerde standart bir eşleştirme haline getirdi.Makinenin dümeni bu motoru taşıyor., H226#H500 belirtilen modüldür.

Bu moduldeki Tip 1 sensör arayüzü, M sensörünü, konum kodlayıcısını ve spindle yönelimi için kullanılan manyetik sensörü destekler. 11, 15, 16i, 18i ve 21i CNC kumandaları bu spindle motor yapılandırmaları ile iletişim kurarken bekler.

A06B-6088 mimarisinde güç yenilenmesi

One of the design features that FANUC highlighted across the Alpha module family is power source regeneration — the ability to return braking energy from the spindle motor back to the power supply line rather than dissipating it as heat in a braking resistorYüksek inertili bir spindle maksimum hızdan durmaya yavaşladığında, motorun kinetik enerjisi bir yere gitmelidir. Eski tahrik mimarilerinde, bu enerji bir direnç bankasında ısı haline gelir.Alfa modülü sisteminde, Güç Tedarik Modülü (PSM) yenilenmeyi ele alır ve iğne amplifikatör modülü fren akımını DC otobüsünden PSM'ye geri gönderir ve bu da onu AC kaynağına geri besler.

H226 için bu mimari pratikte önemlidir. Model 26 sınıfındaki bir spindle motoru önemli bir rotor inersi taşır.000 RPM önemsiz bir şey değil.Yenilenme olmadan, bu enerji yükü büyük, özel fren dirençleri ve ilgili termal yönetimi gerektirir.Enerji tekrar kaynağa akıyor., kabinde ısı üretimini azaltır ve tam bir üretim günü boyunca makinenin net enerji tüketimini azaltır.

H226 modülünün kendisi bağımsız olarak yenilenmeyi gerçekleştirmez ̇ bu, SPM ve PSM arasında dağıtılan sistem düzeyinde bir fonksiyondur.PSM'nin yenilenme kapasitesinin makinenin kombinasyonlu servo ve spindle taleplerine uygun olmasını sağlamak, uygun sistem boyutlarının bir parçasıdır..

İç PCB'ler: İki Taş, İki Fonksiyon

Fiziksel olarak, A06B-6088-H226#H500, birlikte çalışan iki ana devre kartına ev sahipliği yapar.

BuA16B-2202-0432 kontrol PCB'siTüm istihbarat bilgileriyle ilgileniyor: FANUC spindle seri bağlantısı üzerinden CNC ile seri iletişim, hız ve konum referanslarından gelen mevcut komut üretimi, alarm izleme,NVRAM parametre depolamasıİletişim ile ilgili alarmlar (AL-24, AL-25) veya CPU / bellek alarmları ateşlendiğinde (AL-13,AL-16, AL-17, AL-18), bu tahta hata yalıtımının odak noktasıdır.

BuA20B-1006-0482 güç PCB'siIGBT transistörleri için geçit sürücü devreleri, DC otobüs algılama,çıkış aşamalarında akım ölçümü, ve transistörlere zarar vermeden önce silikon seviyesinde aşırı akım ve aşırı voltaj tespit eden donanım koruma devreleri. Alarm 3, 9, 11, 12,Ve 30 hepsi güç aşamasına ve ilgili bileşenlerine işaret ediyor..

Her iki kart da ayrı bir bileşen olarak satılmaz veya değiştirilmez. FANUC uzmanları tüm modül montajını tedarik ve servis ederler.

Alarm referansı: Ön panel ekranını okumak

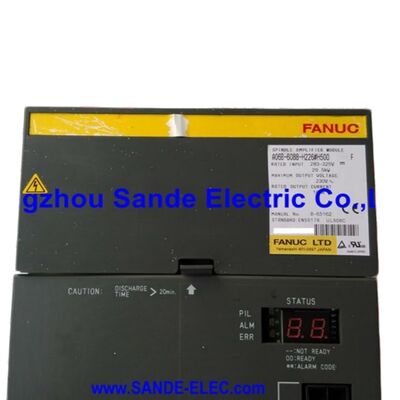

H226'nın ön panelindeki çift 7 segmentli LED ekranı, modülün durumunu Alpha SPM ailesinin geri kalanı ile aynı alarm kodlama yapısını takip ederek iki karakterle bildirir.Sahada en sık karşılaşılan kodlar:

AL-01(Motör Aşırı ısı) ️ Spindle motor termal anahtarı çalıştırıldı. modülü mahvetmeden önce motorun soğutma fanı ve havalandırma yolunu kontrol edin.

AL-03SPM'nin iç DC bağlantı sigortasına işaret eder, tipik olarak güç aşamasındaki aşırı akım olayından kaynaklanır. Sigortayı değiştirmeden önce kök nedeni teşhis edin.

AL-09(Aşırı ısıtıcı güç yarı iletkenleri) ️ IGBT ısı alıcı sıcaklığı sınırları aştı. Her iki soğutma fanını da kontrol edin ️ dış 12 mm fanı ve iç 60 mm fanı ️ ve dolap boyunca hava akışını kontrol edin.

AL-12Standart teşhis protokolü: U / V / W motor kablolarını çıkarın ve spindle komuta.Hata motor sargısında veya kabloda.Eğer devam ederse, güç aşaması transistörleri şüpheli olur.

AL-24 / AL-25(Serial Transfer Error / Stop) CNC ve SPM arasındaki iletişim hatası. Serial bağlantı kablosunda ve konektörlerde teşhisi başlatın; kablo bütünlüğü doğrulanırsa kontrol PCB'ye ilerleyin.

#H500 Yazılım Sürümü: Neden Gözardı Edilmez?

FANUC spindle amplifier parça numaralarında pound işareti arkasındaki sonek bir düşünce değildir.,Bu sürümler A16B-2202-0432 kontrol PCB'sinde farklı sabit yazılım içerir ve farklılıklar iğne parametrelerinin uyumluluğunu, işlev davranışını,ve bazı durumlarda bazı spindle özelliklerinin kullanılabilirliği.

FANUC uzmanları ve CNC tamir merkezleri sürekli olarak aynı uyarıyı yaparlar: Değiştirme kaynağı belirlerken tam olarak aynı sonek olmalıdır.Bir H226 # H500 ile görevlendirilen bir makine bu sabit yazılımla eşleşen iğne parametreleri vardırBir #H501'in değiştirilmesi, değişimden sonra ilk güçlendirme sırasında beklenmedik spindle davranışını, ayar anomalilerini veya açık alarmları yaratabilecek bir parametreler uyumsuzluğu riski ortaya çıkarır.Yeterli bir teknisyenin spindle parametrelerini doğrulayacağı ve yeniden ayarlayacağı planlanmış bir bakım bağlamındaAcil bir arıza senaryosunda,FANUC'un yetenekli bakım mühendislerinin, tam takviye versiyonunu stoklayarak ve kaynağı bularak özellikle önlemeye çalıştıkları bir komplikasyon..

Sıkça Sorulan Sorular

S1: A06B-6088-H226#H500 hangi iğne motorunu çalıştırmak için tasarlanmıştır ve mevcut bir kurulumda SPM-22 (H222) yerine geçebilir mi?

Bu modül, her ikisi de bu modülün sağladığı 111A nominal çıkış akımı gerektiren FANUC Alpha Model 26 ve aP40 spindle motorları için belirtilmiştir. Substituting the H226 for an H222 (95A) in a machine that uses an aP22 or smaller motor is technically possible from an electrical standpoint — the higher-rated module will simply operate at lower utilization — but requires parameter verification to ensure the spindle motor data loaded in the replacement module matches the actual connected motor. Diğer yöne gitmek H226'nın belirtildiği yere H222 koymak mevcut iğne akımını sınırlayacaktır ve önerilmez. Her zaman SPM derecesini motor özelliklerine eşleştirin.

S2: Hem H222 hem de H226 aynı A16B-2202-0432 kontrol panelini kullanır.

Hayır. Aynı kontrol PCB parça numarasını paylaşsalar da, güç panelleri farklıdır (H222 için A20B-1006-0481 ile H226 için A20B-1006-0482),ve NVRAM'de depolanan motor parametreleri farklı motor değerlerine eşleştirilir.. Ek olarak, sabit yazılım sürümü spindle fonksiyon davranışını etkiler. H226 gerekli olduğu yerde bir H222 eklemek, akım çıkışını sınırlayacaktır ve normal spindle yüklerinde aşırı yük alarmı üretebilir.Tam parametreler yeniden doğrulama olmadan ters değiştirme de aynı şekilde önerilmez.Bu modüller, değiştirilebilir güç aşamaları olarak değil, motor eşleştirilmiş montajlar olarak ele alınmalıdır.

S3: CNC sistemi uyumluluğu için Tip 1 arabirim tanımı pratik olarak ne anlama gelir?

Tip 1, işleme merkezi uygulamalarının büyük çoğunluğunda kullanılan standart spindle kontrol işlevlerini destekleyen Alpha SPM ailesindeki temel arayüz özellikleridir:Değişken hız, spindle yönelimi (M19), dişli seçimi, temel spindle senkronizasyonu ve CNC'ye hız/konum geri bildirimi.,10, 11, 15, 16i, 18i, 21i ve 30i/31i/32i CNC nesilleri.Desteklemediği şey Cs kontur kontrolü (Tip 4 ve yüksek çözünürlüklü bir sensör gerektirir) ve bazı gelişmiş çok filikalı senkronizasyon modlarıÇoğu işleme merkezi spindle sürücüsü için, Tip 1 yeteneği, uygulamanın tam olarak gerektirdiği şeydir ve daha karmaşık bir arayüz türünü belirtmek, fonksiyonel bir fayda olmadan maliyet artıracaktır.

S4: AL-09 (Power Semiconductor Overheat) bu modülde görünmeye devam ediyor.

A06B-6088-H226#H500, IGBT ısı lavabosunu sıcaklık sınırları içinde tutmak için hem dış 12 mm fan (A90L-0001-0335/B) hem de iç 60 mm soğutma fanına (A90L-0001-0422) dayanır.Fan arızası AL-09'un en yaygın nedenidir., ve her iki fan da hemen kontrol edilmelidir doğrulanması serbestçe döndüklerini, doğru hızda,ve fan bıçakları ve hava geçitleri birikmiş karga veya soğutucu sis kalıntıları tarafından engellenmediğiniEğer her iki fanın da çalışması doğrulanmışsa ve alarm devam ederse,Elektrik dolabındaki yüksek ortam sıcaklığı veya kısmen kısa devre yükü güç dağılımını artırabilir.Proaktif fan değişimi planlı olarak “tipik olarak her iki ila üç yıl ağır çalışmada “Alfa modülü spindle sürücüleri için standart önleyici bakımdır.

S5: H226'nın #H500 versiyonu yeni mi yoksa sadece yenilenmiş / onarılmış birimler olarak mı mevcut?

A06B-6088 Alpha serisi olgun bir ürün hattıdır ve H226 # H500'ün fabrika yeni üretimi normal dağıtım kanalları aracılığıyla güvenilir olarak mevcut değildir.Tedarik piyasası, FANUC uzman tamir merkezleri tarafından işlenmiş yenilenmiş ünitelerden oluşur., tescilli distribütörlerden gelen eski yeni stok birimleri, envanter tutmuş ve test edilmiş kullanılan birimleri devre dışı bırakılmış makinelerden çıkartmış. Reputable FANUC repair specialists test these modules on actual FANUC spindle motors and CNC controls — not just on bench power supplies — to verify performance under the thermal and electrical conditions of real operationBir yedek satın alırken, tedarikçiden test yöntemini ve garanti şartlarını onaylamak satın almadan önce uygun bir özen gösterilmesidir.#H501 ve #500CS çeşitleri de piyasada dolaşmaktadır., ve teslimatı kabul etmeden önce sonunun orijinalle tam olarak eşleştiğini doğrulamak çok önemlidir.
