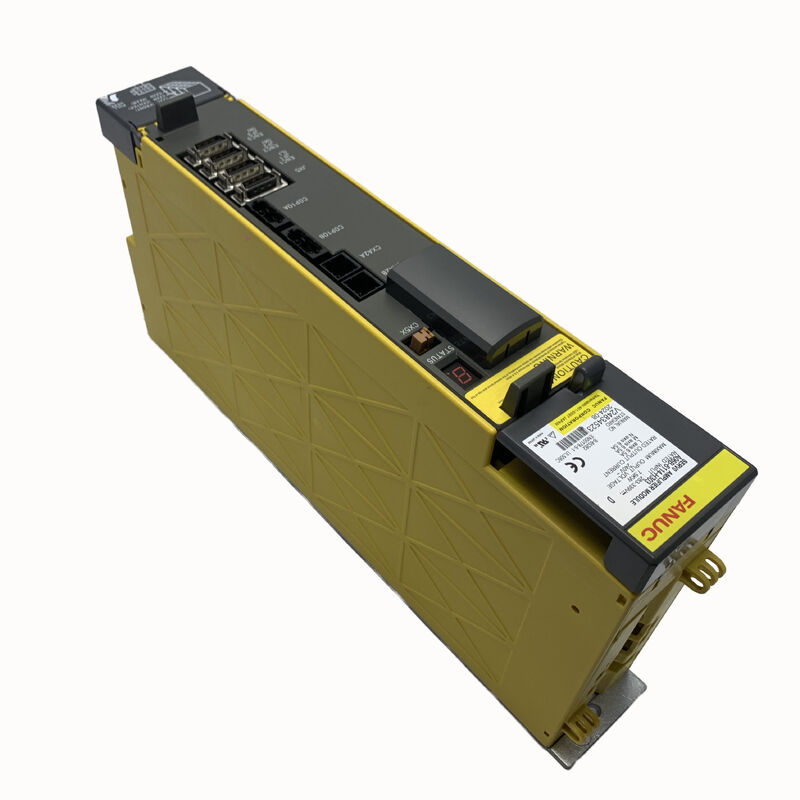

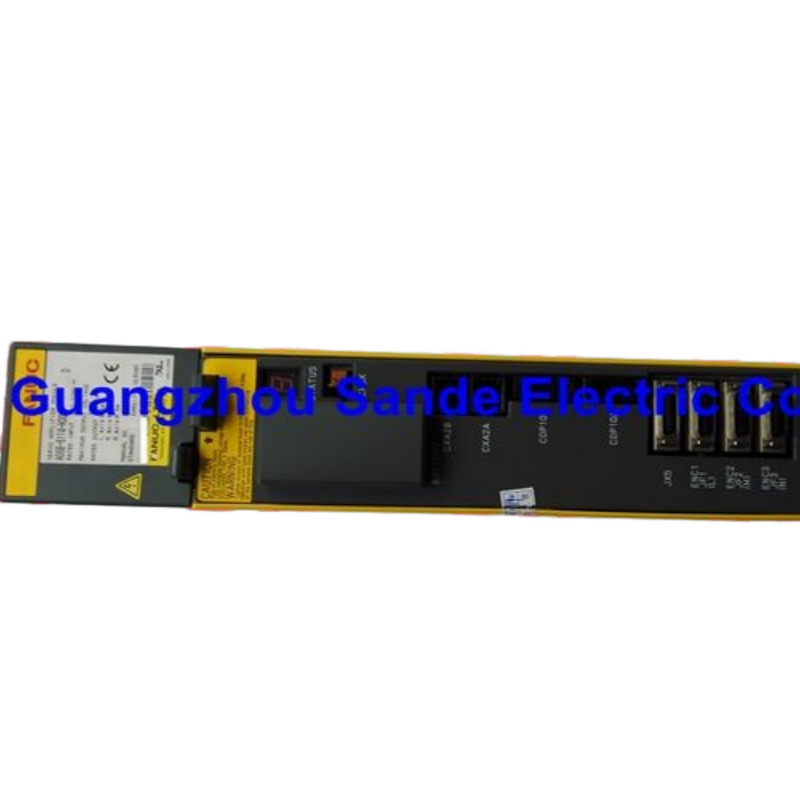

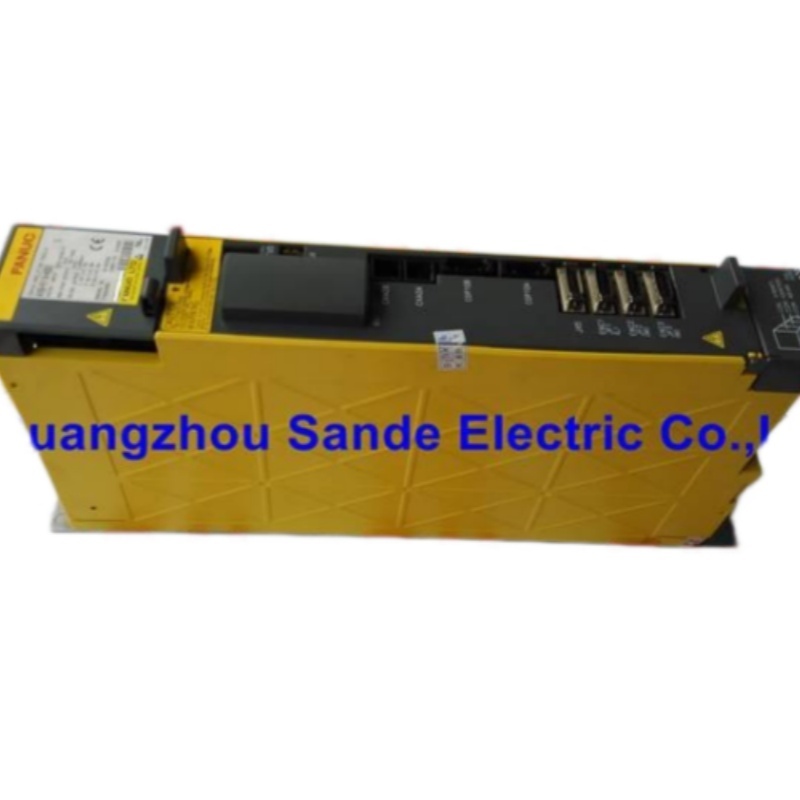

FANUC A06B-6114-H303 Alpha i Serisi Üç Eksenli Servo Amplifikatör Modülü SVM3-20/20/20i

2000'lerin başlarından sonra üretilmiş, FANUC i-serisi kontrol sistemine sahip hemen hemen her küçük CNC takım tezgahının sürücü kabininde dolaşın ve büyük olasılıkla bir A06B-6114-H303 amplifikatör yığınında otururken bulacaksınız. Sadece 60 mm genişliğinde olan bu üç eksenli Alpha i servo amplifikatör modülü - SVM3-20/20/20i olarak adlandırılır - L, M ve N eksenlerini tek bir kompakt üniteden eşzamanlı olarak kontrol eder, DC veri yolunu eşleştirilmiş PSM güç kaynağından alır ve bağlı Alpha i servo motorlara eksen başına 6.5A sağlar. Küresel FANUC kurulu tabanındaki en yaygın dağıtılmış üç eksenli SVM modüllerinden biridir.

Bu Modül Nedir ve Nereye Uyar

FANUC Alpha i servo sürücü sistemi modüler bir mimariye sahiptir. PSM (güç kaynağı modülü) AC şebekeyi bir DC veri yoluna dönüştürür. SVM (servo amplifikatör modülü) bu DC veri yolunu alır ve servo motorları sürer. A06B-6114-H303 üç eksenli bir SVM'dir - tek bir muhafaza içinde üç besleme eksenini işler - bu nedenle kompakt işleme merkezleri, CNC tornalar ve tel EDM makinelerinde standarttır, burada üç ana besleme eksenini tek bir 60 mm modülde birleştirmek değerli kabin alanından tasarruf sağlar ve sürücü yığın düzenini basitleştirir.

Modül, FANUC CNC ile FSSB (FANUC Seri Servo Veri Yolu) aracılığıyla iletişim kurar, bu da eski Tip A ve Tip B analog bağlantıların yerini alan yüksek hızlı fiber optik seri arayüzdür. Tüm eksen komut ve geri besleme verileri, önceki nesle kıyasla kabin kablolamasını önemli ölçüde basitleştiren ve çok eksenli senkronize hareket için gereken yüksek iletişim hızını sağlayan bu optik bağlantı üzerinden seyahat eder.

Teknik Özellikler

Üç Eksen, Bir 60 mm Modül — Alan Avantajı

SVM3-20/20/20i'nin belirleyici fiziksel özelliği 60 mm kabin genişliğidir. Bir Alpha i sürücü kabininde, sürücü yığınının toplam ayak izi, PSM genişliği artı her SVM modülünün toplamıdır. A06B-6114-H303'ü kullanan üç eksenli bir makine, eşdeğer üç ayrı tek eksenli SVM ünitesinin gerektireceğinden önemli ölçüde daha az kabin ray alanı kaplar.

Dar elektrik kabini boyutları içinde çalışan takım tezgahı üreticileri için — kompakt işleme merkezleri, CNC tornalar ve yüksek yoğunluklu çoklu makine hücreleri üzerinde tutarlı bir kısıtlama — üç eksenli modül genellikle tek pratik çözümdür. Modül kendi dahili soğutma fanını ve soğutucu bloğunu barındırır, bu nedenle standart ortam sıcaklığı kurulumları için harici zorunlu hava düzenlemesi gerekmez.

Uyumlu CNC Kontrolleri

A06B-6114-H303, FANUC CNC'ye arayüz olarak FSSB'yi kullanır. Bu, onu 2004 sonrası Alpha i nesline, 6110 serisi PSM ile güçlendirilmiş olarak yerleştirir. Uyumlu FANUC CNC nesilleri şunları içerir:

FANUC 0i-B ve 0i-C — küresel olarak en yaygın dağıtılmış FANUC CNC'ler, Asyalı ve Avrupalı takım tezgahı üreticilerinden giriş-orta seviye CNC tornaların ve işleme merkezlerinin çoğunda bulunur

FANUC 16i, 18i, 21i (model B nesli) — daha yetenekli işleme merkezleri, tornalama-frezeleme merkezleri ve çok eksenli sistemlerde kullanılan daha yüksek işlevli CNC'ler; A06B-6114-H303, özellikle 16i/18i/21i model B sistemlerinde yaygın olarak belirtilir

FANUC 15i — SVM3'ün daha büyük eksenli SVM'lerin yanında daha küçük yan eksenlere hizmet ettiği karmaşık çok eksenli işleme için üst düzey CNC

FANUC Robot Kontrolleri — Alpha i sürücü mimarisini kullanan, üç eksenli modülün birden fazla robot eklemi eksenini sürdüğü FANUC robot kontrolörleri

FSSB arayüzü sabit gereksinimdir. Eski Tip A veya Tip B servo arayüzlerini kullanan sistemler farklı SVM varyantları gerektirir.

Uyumlu Servo Motorlar

A06B-6114-H303 normalde Alpha i model 4i veya 8i servo motorlarla donatılır ve robot kontrollerinin yanı sıra 15, 16, 18 ve 21 serisi kontrollerin iB ve iC varyantlarıyla çalışır. Takım tezgahı üreticileri tarafından daha küçük CNC makinelerinde kullanılır.

Daha genel olarak, eksen başına 6.5A'lık SVM3-20/20/20i, daha küçük kapasite aralığındaki FANUC Alpha i serisi servo motorları — tipik olarak αi4 ve αi8 serileri — barındırır, bunlar bu modülün en yaygın olarak takıldığı kompakt işleme merkezleri ve CNC tornalardaki standart besleme ekseni motorlarıdır. Daha yüksek akım gerektiren eksenler (daha büyük motorlar) için, aynı kabinde SVM3'ün yanında daha yüksek akım derecesine sahip tek eksenli bir SVM belirtilecektir.

Alarm Referansı

A06B-6114-H303, modül ön yüzündeki tek haneli bir LED ekran aracılığıyla arızaları bildirir. Bir alarm durumu oluştuğunda, ALM LED'i yanar ve aşağıdaki kodlar arızayı tanımlar:

Fan alarmları (kod 1 ve F) yaşlı modüllerde en rutin bakım olayları arasındadır. İletişim hatası P, tipik olarak modül hatasından ziyade bir FSSB optik fiber sorunu veya CNC arayüz sorunu olduğunu gösterir. Aşırı akım alarmları (8, 9, A) ve IPM alarmları, araştırma gerektiren dahili modül arızası veya motor/kablolama sorunlarının birincil göstergeleridir.

Uygulama Ortamı

A06B-6114-H303 Alpha i serisi aiSV3-20/20/20 nesli, dünyanın önde gelen birçok takım tezgahı üreticisinin küçük CNC makinelerinde kullanılan üç kanallı bir servo amplifikatördür. DNC

Bu modülün yaygın olarak bulunduğu makine türleri arasında 400–600 mm hareket aralığındaki kompakt dikey işleme merkezleri, 2–3 servo eksenli CNC tornalama merkezleri, tel erozyon makineleri, delme ve kılavuz çekme merkezleri ve daha küçük yatay işleme merkezleri bulunur. Eksen başına 6.5A derecesi, bu makinelerin X, Y ve Z eksenlerinde kullanılan Alpha i besleme motor boyutlarını, daha ağır hizmet tipi SVM varyantlarının daha büyük akım kapasitesine ihtiyaç duymadan kapsar.

Dahili Kart Mimarisi

A06B-6114-H303, iki dahili kart üzerine kurulmuştur: kablolama kartı A16B-2203-0698, güç transistör aşamasını ve motor çıkış bağlantılarını işler ve FSSB kontrol kartı A16B-2101-004x, servo döngü hesaplamasını ve CNC arayüzünü yönetir. Her iki kart da ayrı bir servis öğesi olarak mevcut değildir — modül tam bir ünite olarak servis edilir. Ancak, dahili soğutma fanı, pil paketi, sigortalar ve transistör modülleri yedek bileşenler olarak mevcuttur, bu da özel FANUC servis tesislerinde hedeflenmiş bileşen düzeyinde onarımı mümkün kılar.

SSS

S1: FSSB arayüzü nedir ve A06B-6114-H303 buna ihtiyaç duyar mı?

FSSB (FANUC Seri Servo Veri Yolu), CNC ile servo amplifikatör modülleri arasındaki FANUC'un fiber optik yüksek hızlı seri arayüzüdür. Evet — A06B-6114-H303 özel olarak bir FSSB tipi modüldür. Eski Tip A veya Tip B analog arayüzlerle uyumlu değildir. Bu modülü belirtmeden önce makinedeki FANUC CNC'nin FSSB kullandığını doğrulayın; FANUC 0i-B/C, 16i/18i/21i model B ve 15i kontrolleri FSSB kullanır.

S2: Hangi servo motorlar A06B-6114-H303 ile uyumludur?

Eksen başına 6.5A nominal çıkış ile bu modül, FANUC Alpha i serisi küçük kapasiteli motorlar için tasarlanmıştır, en yaygın olarak αi4/3000 ve αi8/3000 modelleridir. Bunlar, SVM3-20/20/20i'nin tipik olarak belirtildiği kompakt işleme merkezleri ve CNC tornalardaki standart besleme ekseni motorlarıdır. Daha yüksek eksen akımı gerektiren motorlar, daha büyük bir akım derecesine sahip tek eksenli bir SVM gerektirir.

S3: Bir A06B-6114-H303, üç ayrı tek eksenli SVM1 modülünün yerini alabilir mi?

İşlevsel olarak evet — üç eksenin her biri 6.5A nominal akımdan (20A tepe) fazla gerektirmediği sürece. SVM3-20/20/20i, aynı FSSB arayüzü ve aynı Alpha i motor uyumluluğu ile üç ekseni tek bir 60 mm modülde, üç ayrı modül yerine işler. Kabin alanı önemli ölçüde azalır. Dezavantajı, tek bir modül arızasının yalnızca bir yerine üç ekseni de aynı anda etkilemesidir.

S4: A06B-6114-H303'teki P alarm kodu ne anlama gelir ve nasıl gidermeliyim?

P Alarmı, FSSB iletişim hatası anlamına gelir — FANUC CNC ile servo amplifikatör modülü arasındaki fiber optik seri veri bağlantısında bir arıza. Öncelikle FSSB optik fiber kablolarını kontrol edin: modül ve CNC uçlarındaki konektörleri hasar, optik yüzeylerde kirlenme veya fiber yönlendirmesinde aşırı bükülme yarıçapı açısından inceleyin. Gerekirse optik konektörleri temizleyin. Fiber iyi durumda ise ve alarm devam ederse, sorun modülün FSSB kontrol kartında veya CNC'nin servo arayüzünde olabilir — her ikisi de özel teşhis gerektirir.

S5: A06B-6114-H303 hala üretimde mi ve tamir edilebilir mi?

A06B-6114-H303, FANUC'un Alpha i (6114 serisi) nesline aittir ve daha yeni sürücü nesilleri tarafından geçilmiştir. Artık güncel üretimde değildir ancak endüstriyel otomasyon kanallarında fazla ve yenilenmiş stok olarak yaygın olarak mevcuttur. Bileşen düzeyinde onarım iyi desteklenmektedir — dahili soğutma fanı, transistör modülleri, sigortalar ve pil paketi servis parçaları olarak mevcuttur ve FANUC uzmanı onarım tesisleri modülü gerçek Alpha i motorlara ve canlı bir CNC'ye karşı tam kapalı döngü test ile yeniden oluşturabilir.
