| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |

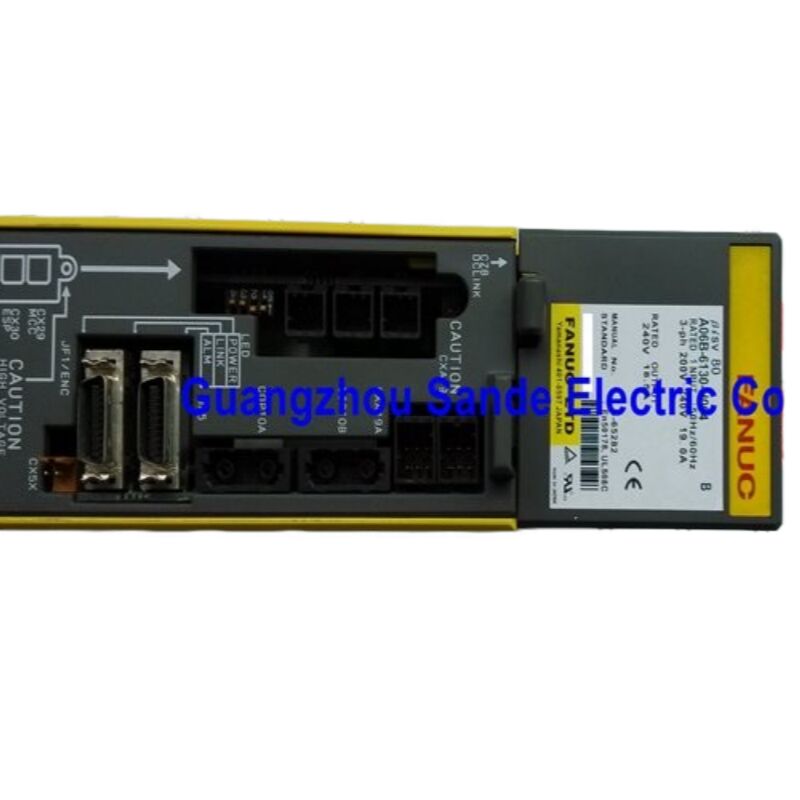

| Model numarası | A06B-6130-H004 |
Parça Numarası: A06B-6130-H004
Seri: FANUC MELSERVO Beta i (βi) Serisi
Model Tanımı: SVM1-80i (Tek Eksenli Servo Modül, 80A sınıfı)
Arayüz: FSSB — FANUC Servo Seri Veri Yolu (fiber optik)
Referans Kılavuzu: B-65322
FANUC'un Beta i servo amplifikatör serisi içinde, A06B-6130-H004 belirli ve net bir role sahiptir: bu, 80A tek eksenli modüldür — birinci nesil Beta i SVM1 serisinin en yüksek kapasiteli ünitesidir. Daha küçük H001 (20A) ve H002 (40A) varyantları daha hafif eksenleri idare ederken, H004 sürekli yüksek akım ve hızlı ivmelenme tepkisi gerektiren eksenler için üretilmiştir: otomatik takım değiştiriciler, taret indeksleme mekanizmaları ve EDM makinelerinde yaygın olan hassas döner veya doğrusal eksenler.
Tüm Beta i amplifikatör ailesini Alpha iSV serisinden ayıran şey mimarisidir. A06B-6130-H004 geleneksel anlamda bir modül değildir — kendi entegre güç kaynağı bölümünü taşır, bu da onu elektriksel olarak kendi kendine yeterli hale getirir. Bu, harici bir PSM güç kaynağı ünitesinden bağımsız olarak makine aletinin herhangi bir yerine monte edilmesini sağlar. Kompakt kontrol kabinleri tasarlayan veya bir sürücüyü hizmet verdiği eksene yakın konumlandıran makine üreticileri için bu bağımsızlık gerçek bir pratik avantajdır.
FANUC CNC ile iletişim, fiber optik kablo kullanılarak FSSB — FANUC Servo Seri Veri Yolu — üzerinden gerçekleşir. Fiber bağlantı, makine aleti kurulumlarında yaygın olan mesafeler boyunca elektrik sinyal kablolarının gürültüye duyarlılığını ortadan kaldırır ve FSSB protokolünün yüksek hızlı senkron iletişimi, 0i-C ve 0i-D kontrol ailelerinin tüm bağlı sürücülerde aynı anda sıkı çok eksenli konum senkronizasyonu elde etmesini sağlar.
| Parametre | Değer |
|---|---|
| Parça Numarası | A06B-6130-H004 |
| Seri | FANUC Beta i — SVM1-80i |
| Kontrol Edilen Eksenler | Tek eksen |
| Giriş Voltajı | 3 fazlı 200–240VAC / Tek fazlı 220–240VAC |
| Giriş Frekansı | 50/60 Hz |
| Giriş Akımı (nominal/bekleme) | 19.0A / 0.9A |
| Kontrol Güç Kaynağı | 24V DC |
| Nominal Çıkış Voltajı | 240V AC |
| Nominal Çıkış Akımı | 18.5A |
| Tepe Çıkış Akımı | 80A |
| Nominal Güç | 5.2kW (6.5 kVA) |
| Çıkış Frekansı Aralığı | 0–334 Hz |
| Kapasite (ısı üretimi) | 130W |
| İletişim Arayüzü | FSSB fiber optik |
| Dahili Soğutma | Dahili fan (zorlamalı hava) |
| Ortam Çalışma Sıcaklığı | 0°C ila +55°C |
| Boyutlar (G × Y × D) | 263 × 335 × 59 mm |
| Ağırlık | 3.852 kg |
| Uyumlu CNC | FANUC Serisi 0i-C, 0i-D, 30i, 31i, 32i |
| Uyumlu Motorlar | FANUC βiS serisi (örn. βiS 22/3000) |
| Dahili Kartlar | A16B-3200-051x (kablolama kartı), A20B-2101-005x (kontrol PCB'si) |
FANUC Alpha i servo sürücüler için standart mimari, ortak bir veri yolu üzerinde birbirine zincirlenmiş birden fazla SVM modülü için DC veri yolu gücünü şartlandıran paylaşımlı bir Güç Kaynağı Modülü (PSM) içerir. A06B-6130-H004 dahil Beta i SVM1 serisi, tamamen farklı bir yaklaşım benimser. Her ünite kendi doğrultucusunu ve DC veri yolu aşamasını içerir — harici bir PSM gerekmez.
Makine tasarım perspektifinden, bu kendi kendine yeten mimarinin gerçek sonuçları vardır. Kurulum daha basittir: bir set üç fazlı giriş bağlantısı, bir 24V DC kontrol besleme hattı ve bir FSSB fiber kablosu. Veri yolu voltajı sıralaması, eksen yüklerinin bir kombinasyonuna göre boyutlandırılacak paylaşımlı bir PSM ve PSM hatasının aynı anda birden fazla ekseni devre dışı bırakma riski yoktur. A06B-6130-H004 bir hata geliştirirse, makine bir eksen kaybeder — ortak bir güç kaynağını paylaşan tüm eksenleri değil.
Bakım ekipleri için de aynı mantık geçerlidir. A06B-6130-H004'ü değiştirmek basit bir işlemdir: üç fazlı girişi, motor güç çıkışını, FSSB fiberini, 24V kontrol beslemesini ve takılıysa fren kablosunu ayırın. Yedek ünite, kendi güç kaynağı zaten entegre edilmiş olarak gelir. PSM boyutlandırma hesaplaması, veri yolu yeniden devreye alma işlemi yoktur.
FSSB — FANUC Servo Seri Veri Yolu — CNC'yi servo amplifikatörlere bağlamak için FANUC'un özel yüksek hızlı seri iletişim protokolüdür. A06B-6130-H004, bir fiber optik kablo aracılığıyla CNC'nin FSSB bağlantı noktasına bağlanır ve fiber optik ortam rastgele bir detay değildir. Makine aleti ortamları önemli elektromanyetik girişim üretir: değişken frekanslı sürücüler, indüksiyon ısıtma, röle bobinleri ve anahtarlamalı güç kaynakları, uzun kabin-eksen mesafelerinde sinyal seviyesindeki bakır kabloları bozabilecek gürültü oluşturur. Fiber, elektriksel potansiyel taşımaz ve bunlara karşı bağışıktır.
İletişim tarafında, FSSB CNC'nin interpolasyon döngüsüyle senkron olarak çalışır. Her konum komutu, her enkoder geri besleme paketi ve CNC ile A06B-6130-H004 arasındaki her parametre değişimi, CNC'nin hesaplama döngüsüyle — standart 0i sistemlerinde tipik olarak 1ms, 30i serisi kontrollerde daha hızlı döngü seçenekleri mevcuttur — kilitli bir şekilde gerçekleşir. Bu senkron bağlantı, pürüzsüz, doğru koordineli eksen hareketini mümkün kılan şeydir, çünkü CNC her sürücünün her konum artışını ne zaman uygulayacağını tam olarak bilir.
Otomatik Takım Değiştirici (ATC) ekseni. Dikey işleme merkezindeki ATC kolu — takımı iş milinden fiziksel olarak çeken, takım magaziniye dönen ve yeni bir takım getiren mekanizma — döngüsünü hızlı ve tekrarlı bir şekilde, tüm vardiya boyunca tamamlamalıdır. Tanımlanmış bir konuma hızlı ivmelenme, net yavaşlama ve durma, takım değiştirilirken pozitif frenleme tutuşu. A06B-6130-H004'ün 80A tepe akım kapasitesi, bir ATC ekseninin ihtiyaç duyduğu ivmelenme torku boşluğunu sağlar ve FSSB bağlantısı, ATC hareketini iş mili oryantasyonu ve takım sıkma/gevşetme dizileriyle kilitlemek için gereken konum doğrulama gecikmesini sağlar.
CNC torna taret indeksleme ekseni. Tornalama merkezlerindeki takım taret indeksleme, ATC operasyonuna benzer bir karaktere sahiptir: saatte birçok kez gerçekleştirilen, indekslenmiş konumlara kısa, hızlı, hassas hareketler. Hızlı ivmelenme için yüksek tepe akımı, indekslendikten sonra iyi konum tutma ve kesme sırasında takım ucu yüklerinden güvenilir bir şekilde kurtulma. βiS motor boyut aralığındaki tareti olan FANUC 0i serisi tornalar, A06B-6130-H004'ün uygulama zarfı içinde iyi bir yerdedir.
EDM tel ve dalma makineleri. Tel EDM ve dalma EDM makineleri, elektrot konumunu çok ince çözünürlükte ve iyi sönümlenmiş tepkiyle kontrol etmek için servo eksenler kullanır. Eksen yükleri genellikle düşüktür ancak konum bant genişliği gereksinimi yüksektir — CNC, sürücünün ince konum düzeltme komutlarına hızlı yanıt vermesini gerektirir. FSSB iletişim bağlantısı ve βiS enkoder geri besleme zinciri, komut-tepki gecikmesini sıkı tutar.
İşleme merkezlerinde dördüncü ve beşinci eksen. İşleme merkezlerindeki döner tabla ve eğimli tabla aksesuarları, tablayı süren motora uygun bir servo eksen gerektirir. βiS motor aralığındaki daha küçük döner tablalar için A06B-6130-H004, FSSB arayüzü ile birleşen doğru akım derecesini sağlar ve bu da mevcut bir 0i veya 30i serisi kontrol yapılandırmasına doğal olarak entegre olur.
A06B-6130-H004, üç fonksiyonel montaj etrafında inşa edilmiştir. Güç aşaması, DC veri yolundan üç fazlı motor çıkışına PWM inversiyonunu işleyen tek bir 50A transistör modülü (IGBT) içerir. Kablolama kartı — A16B-3200-051x — güç aşaması, konektörler ve kontrol kartı arasındaki ara bağlantı katmanını sağlar. Kontrol PCB'si — A20B-2101-005x — FSSB iletişimini, akım döngüsü işlemesini, enkoder geri besleme kod çözmesini ve tüm koruma izlemeyi yönetir.
Bu üçünden, transistör modülü, kart seviyesinde onarım için ayrı olarak temin edilebilen tek güç bileşenidir. İki PCB, standart kanallar aracılığıyla bağımsız yedek parça olarak temin edilemez; herhangi bir kart arızalanırsa, ekonomik yol ya tam ünite değişimi ya da uygun test ekipmanıyla uzman onarımdır. Sigortalar ve dahili soğutma fanı da bireysel bileşenler olarak servis edilebilir, bu da en yaygın yaşa bağlı bakım öğelerini kapsar.

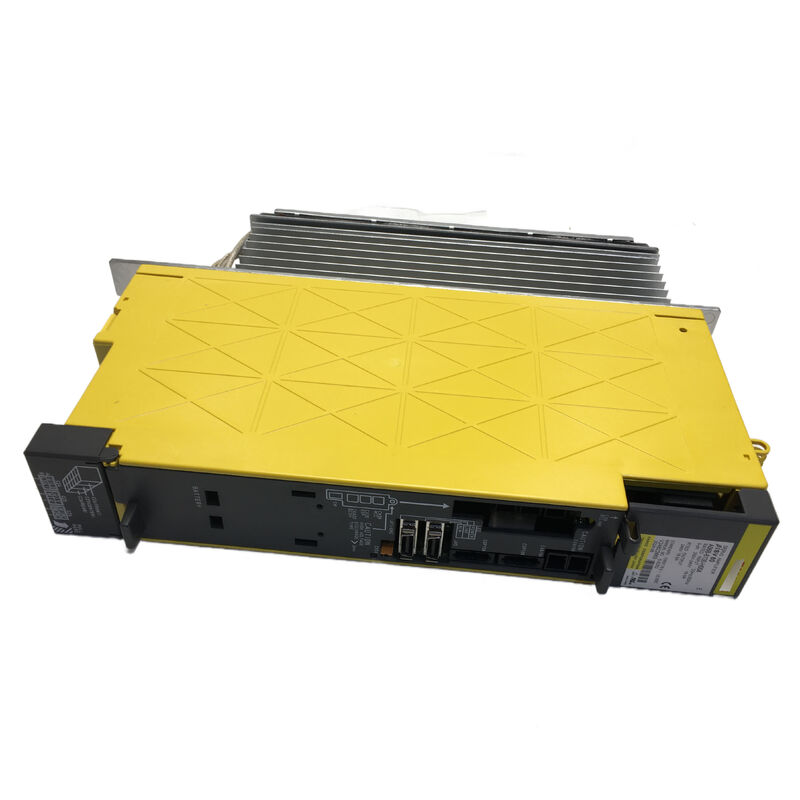

263 × 335 × 59 mm form faktörü — dar ve uzun — standart FANUC Beta i kabin rayı montaj ayak izini yansıtır. Üniteler, ısı emici nervürleri dikey doğal konveksiyon için yönlendirilmiş olarak dikey olarak monte edilir ve dahili zorlamalı hava fanı ile desteklenir. 59 mm derinlik, birden fazla ünite yan yana monte edildiğinde bile nispeten kompakt kabin düzenlerine izin verir.
A06B-6130 serisi, birinci nesil Beta i tek eksenli SVM1 amplifikatör serisinin tamamını kapsar. H004 en yüksek akım varyantıdır:
| Parça Numarası | Model Tanımı | Tepe Çıkış Akımı | Tipik Motor Aralığı |
|---|---|---|---|
| A06B-6130-H001 | SVM1-12i | 12A | βiS 0.2–0.3 |
| A06B-6130-H002 | SVM1-20i | 20A | βiS 0.4–2 |
| A06B-6130-H003 | SVM1-40i | 40A | βiS 4–8 |
| A06B-6130-H004 | SVM1-80i | 80A | βiS 12–22 |
Dördü de aynı FSSB fiber arayüzünü, aynı kendi kendine yeten güç kaynağı mimarisini ve aynı 0°C–55°C çalışma aralığını paylaşır. Aralarındaki seçim, sürülen servo motorun nominal ve tepe akımına göre belirlenir. Amplifikatör akım derecesini motora eşleştirmek esastır: yetersiz boyutlandırılmış bir amplifikatör ivmelenme sırasında tepe akım sınırına ulaşacak ve aşırı akım alarmı tetikleyecektir, aşırı boyutlandırılmış bir amplifikatör ise fayda sağlamaz ve kabin alanını boşa harcar.
Soğutma boşluğu. Dahili fan, havayı ısı emici kanatçıklarından çeker. Mitsubishi ve FANUC'un bu tür rafa monte sürücüler için kurulum kılavuzları genellikle hava akışı için ünitenin üstünde ve altında minimum boşluklar gerektirir — engellenen boşluklar, yükselmiş ısı emici sıcaklıklarına ve erken transistör modülü bozulmasına yol açar. Kurulum konumunun B-65322 kılavuzuna göre yeterli havalandırma sağladığını doğrulayın.
24V DC kontrol gücü. Kontrol kartı için 24V DC beslemesi, makinenin ana 24V rayından alınmalıdır, ancak her amplifikatör için bireysel sigortalama ile, bir kontrol kartı hatasının tüm 24V rayını çökertmesini ve diğer kontrol devrelerini aynı anda çökertmesini önlemek için.
Fiber kablo kullanımı. FSSB fiber kabloların minimum bükülme yarıçapı spesifikasyonu vardır. Konektörde veya kablo hattı boyunca keskin bükülmeler, sonunda iletişim hatalarına neden olan ekleme kaybına neden olur — CNC ekranında eksen algılama alarmları veya senkron iletişim hataları. Fiberi yönlendirirken, metal kenarlara sıkıca bağlamaktan veya keskin köşelerden geçirmekten kaçının.
Fan bakımı. Dahili soğutma fanının sınırlı bir hizmet ömrü vardır, tipik olarak FANUC bakım belgelerinde yaklaşık 20.000–30.000 çalışma saati olarak belirtilir. İki veya üç vardiya çalışan makinelerde bu, birkaç yıllık bir fan incelemesi veya değiştirme aralığı anlamına gelir. Fan arızası, beklenenden daha düşük yük seviyelerinde termal kesintilere ve nihayetinde aşırı sıcaklıktan kaynaklanan transistör modülü hasarına yol açar.
Değişim sonrası parametre kontrolü. A06B-6130-H004 değişimi sonrası ilk güç açıldığında, CNC FSSB üzerinden servo başlatma dizisini çalıştıracaktır. Servo motor tipi parametresinin eksen motoru için doğru ayarlandığını, enkoder geri beslemesinin aktif olduğunu ve makine mutlak enkoder sistemi kullanıyorsa eksen referans konumunun yeniden kurulduğunu doğrulayın.
S1: A06B-6130-H004 ile hangi CNC sistemleri uyumludur?
A06B-6130-H004, FSSB (FANUC Servo Seri Veri Yolu) fiber optik arayüzü üzerinden iletişim kurar ve FANUC Serisi 0i-C, 0i-D, 30i, 31i ve 32i CNC aileleriyle uyumludur. FSSB öncesi eski FANUC kontrolleriyle veya bir PSM güç kaynağı modülüyle DC veri yolu paylaşan Alpha i serisi SVM amplifikatörlerle uyumlu değildir.
S2: A06B-6130-H004 hangi servo motorları sürüyor?
Uygun akım aralığındaki FANUC βiS (Beta i S) serisi servo motorlar için tasarlanmıştır — öncelikle βiS 12/3000 ve βiS 22/3000 gibi modeller. Motor, amplifikatörün 80A tepe / 18.5A nominal akım kapasitesine uygun olmalıdır. 80A'dan fazla tepe akım gerektiren daha büyük bir motor sürmeye çalışmak aşırı akım koruma hatalarına neden olacaktır.
S3: A06B-6130-H004 harici bir FANUC PSM güç kaynağı modülü gerektirir mi?
Hayır. Alpha iSV serisi amplifikatörlerin aksine, A06B-6130-H004 kendi entegre güç kaynağına sahiptir ve doğrudan üç fazlı 200–240VAC hat girişine bağlanır. Harici bir PSM modülü gerekmez, bu da hem elektriksel kurulumu hem de kabin düzenini basitleştirir.
S4: A06B-6130-H004'ün arızalandığını gösteren alarmlar nelerdir ve ilk kontrol edilecekler nelerdir?
En yaygın hata göstergeleri invertör alarmlarıdır (FANUC 0i'de SV alarm 401/421), aşırı akım alarmları ve CNC ekranında eksen algılama hatalarıdır. Amplifikatörün arızalandığını varsaymadan önce şunları kontrol edin: FSSB fiber kablonun tam oturduğundan ve hasar görmediğinden emin olun; 24V DC kontrol beslemesinin mevcut olduğundan ve tolerans dahilinde olduğundan emin olun; dahili soğutma fanının çalıştığını kontrol edin; ve giriş sigortalarını inceleyin. Bunların hepsi kontrol edilirse, hata daha çok amplifikatörün içinde olma olasılığı yüksektir — transistör modülü, kontrol kartı veya güç kartı.
S5: Dahili kartlar (A20B-2101-005x, A16B-3200-051x) ayrı ayrı değiştirilebilir mi?
Bu PCB'ler standart kanallar aracılığıyla bağımsız yedek parça olarak temin edilemez. Kart seviyesinde bir arıza için pratik seçenekler, FANUC deneyimli bir onarım tesisi tarafından tam ünitenin uzman onarımı veya yenilenmiş bir A06B-6130-H004 ile değişimidir. Dahili transistör modülü, sigortalar ve soğutma fanı ayrı ayrı servis edilebilir ve en yaygın aşınmaya bağlı arızaları kapsar.
