Honeywell Modutrol IV Motoru M7284C1000 M7284C1OOO

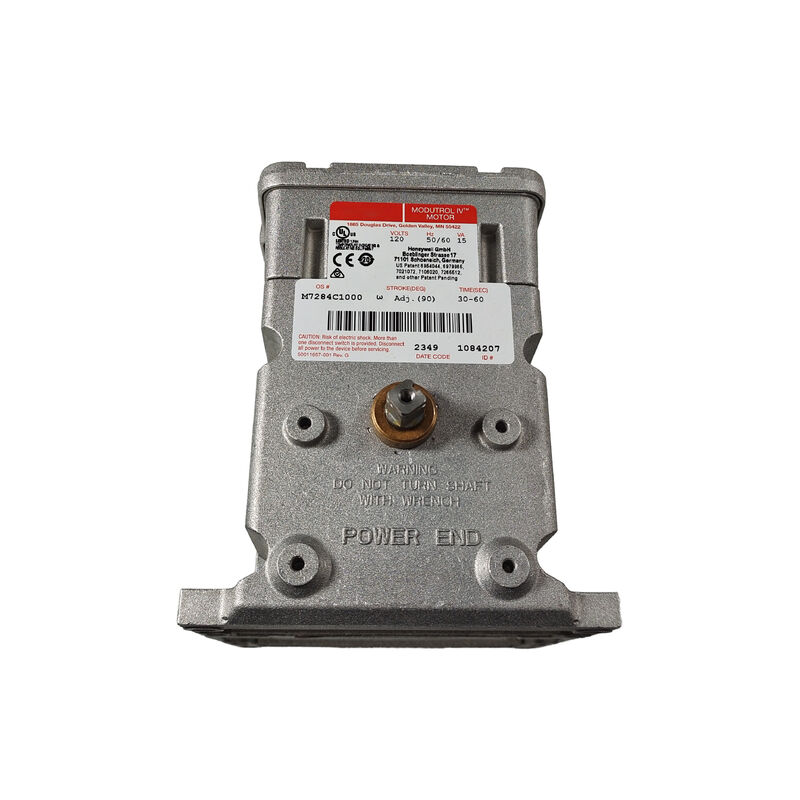

Honeywell M7284C1000 Modutrol IV Motor

Ürün Özeti

Bu M7284C1000 bir Honeywell Modutrol IV motorudur, damperleri ve vanaları konumlandırmak için kullanılır4–20 mA kontrol sinyalinden olarak tanımlamaktadır.

M7284 ailesi için ürün verileri, bunu 120 VAC, 50/60 Hz sınıfında bir 150 lb-in tork aktüatör motoru olarak göstermektedir. Bu özel model için yayınlanan satış sayfaları ayrıca ayarlanabilir 90° ila 160° strok ve 30 ila 60 saniye nominal zamanlama olarak tanımlamaktadır.

Bu modeli değerli kılan şey, elektronik kontrol sinyalleri ile HVAC ve proses kontrol donanımındaki gerçek mekanik hareket arasındaki köprüyü kurma şeklidir. Bu sınıftaki bir motor sadece bir şaftı döndürdüğü için seçilmez.

Bir damper veya vanayı kullanışlı bir çalışma stroku boyunca sorunsuz, tekrarlanabilir ve öngörülebilir bir şekilde konumlandırabildiği için seçilir. Pratik bina kontrolü ve endüstriyel hava akışı sistemlerinde, bu tür tekrarlanabilir konumlandırma ham hızdan daha önemlidir.

Bu kullanım perspektifi, Modutrol IV ailesinin valf ve damper konumlandırmasındaki belirtilen rolünden doğrudan gelmektedir.

Uygulama Değeri

M7284C1000, HVAC damperleri, yanma havası kontrolleri, proses vanaları ve mekanik tesis otomasyonu için uygundur4–20 mA komut sinyali zaten kontrol stratejisinin bir parçasıdır.

Honeywell'in Modutrol IV literatürü, aileyi damper ve vanaların orantılı konumlandırılması etrafında çerçeveler, bu da bu modeli doğal olarak kazan daireleri, hava işleme sistemleri, brülör kontrol grupları ve kontrollü açısal seyahatin gerekli olduğu benzer otomasyon ortamları için ilgili hale getirir.

Birkaç kurulum detayı da sahada pratik değer katmaktadır.

Aile ve bu model için yayınlanan veriler şunları içerir: ayak montajı, hızlı bağlantı terminalleri, NEMA 3 hava koruması, ve M7284 serisinde çift uçlu kare şaft. Bunlar gerçek servis çalışmalarında küçük detaylar değildir.

Motorun nasıl kolayca monte edilebileceğini, kablolandırılabileceğini, tahrik mekanizmasına bağlanabileceğini ve mekanik odalarda veya dış mekanlara yakın ekipman alanlarında korunabileceğini etkilerler.

Değiştirme ve Seçim Perspektifi

Bakım ve yenileme çalışmaları için M7284C1000, sadece eşleşen voltaja sahip bir motor olarak değil, kontrol aktüatör motoru olarak ele alınmalıdır.

Sinyal türü, tork sınıfı, strok aralığı, dönüş davranışı, montaj formatı ve şaft stili hepsi önemlidir.

Pratik olarak, doğru bir yedek parça, damper veya valf bağlantı davranışını tutarlı tutar ve çalıştırmadan sonra kontrol kararsızlığı olasılığını azaltır.

Bu öneri, M7284 ailesi için yayınlanan Modutrol IV ürün verilerine dayanmaktadır.

Teknik Veriler

SSS

S1: M7284C1000 ne tür bir üründür?
Bu, Modutrol IV aktüatör motorudur, damperleri ve vanaları konumlandırmak için kullanılır4–20 mA kontrol sinyalinden.

S2: Bu modele kontrol sistemlerinde pratik değerini ne kazandırır?
Değeri, orantılı elektronik girişi iyi tanımlanmış bir mekanik strok ve tork sınıfıyla birleştirmesinden gelir.

Bu, bir kontrolörün basit açma/kapama aktivasyonu yerine tekrarlanabilir damper veya valf konumlandırmasına ihtiyaç duyduğu yerlerde kullanışlı olmasını sağlar.

S3: Bu motora en uygun uygulama türleri nelerdir?
4-20 mA kontrolünün kullanıldığı HVAC damperleri, kazan dairesi kontrolleri, hava işleme ekipmanları ve proses valfi konumlandırması için uygundur.

Bu uygulama örnekleri, Modutrol IV ailesinin damper ve valf rolünden doğrudan gelmektedir.

S4: Tork ve strok neden burada bu kadar önemlidir?
Aktüatör motorları, sadece besleme voltajına göre değil, gerçekleştirmeleri gereken mekanik işe göre seçilir.

Bağlantı yükü, gerekli seyahat açısı ve tepki süresi, aktüatörün cihazı doğru bir şekilde kontrol edip etmeyeceğini etkiler.

Bu, yayınlanan M7284 ailesi verileriyle desteklenen bir mühendislik yorumudur.

S5: M7284C1000 sipariş etmeden önce ne kontrol edilmelidir?
Takılı parça numarası, sinyal türü, tork gereksinimi, strok aralığı, şaft stili ve montaj düzenini kontrol edin.

Aktüatör değiştirmelerinde, bu noktalar genellikle sadece görünümlerinden daha önemlidir.
