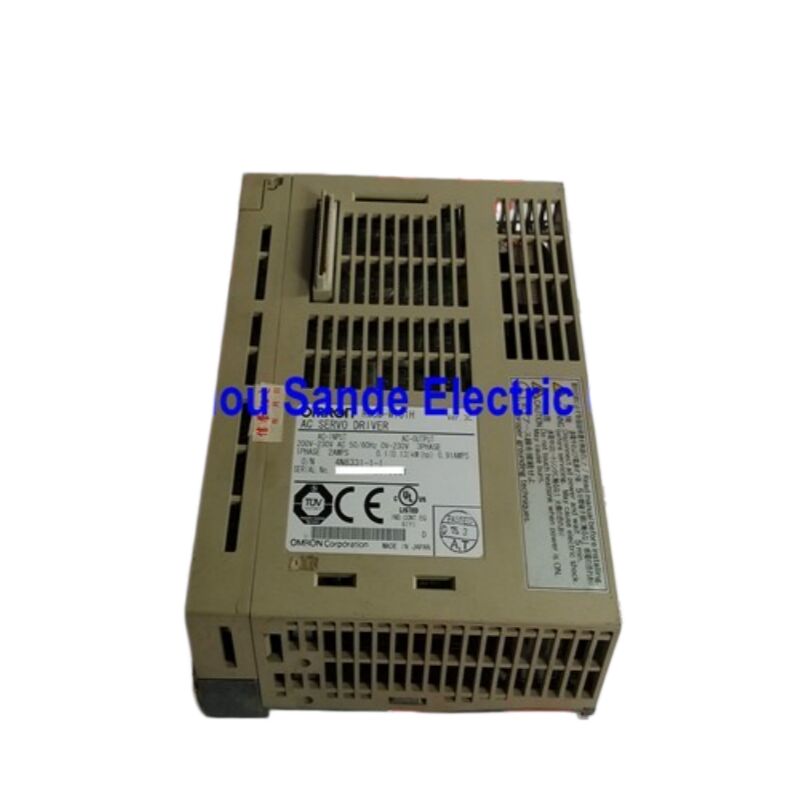

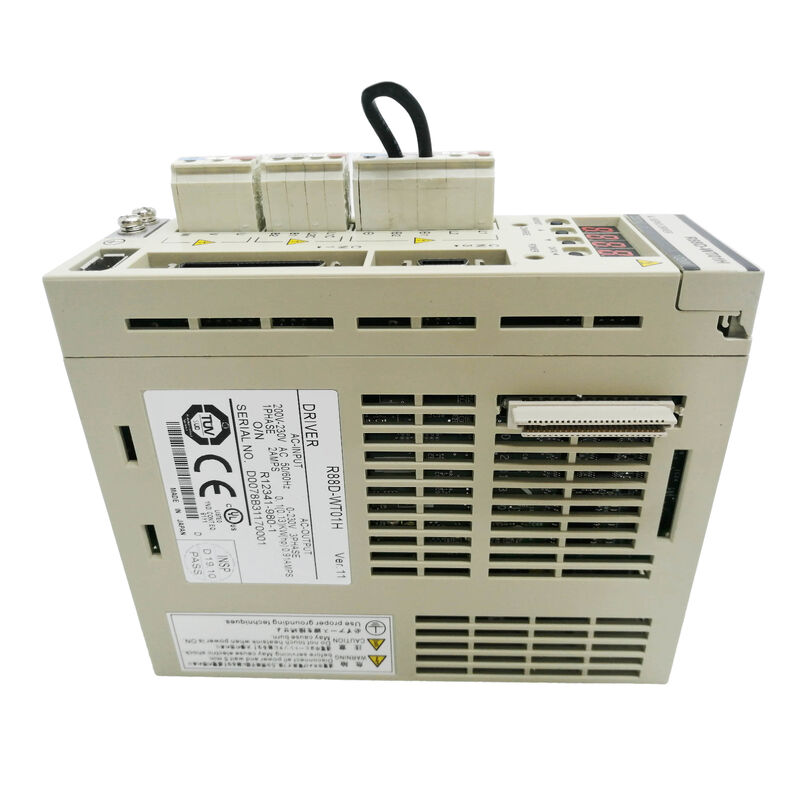

OMRON R88D-WT01H OMNUC W Serisi AC Servo Sürücü — 100W Tek Fazlı 200V Servo Sürücü

Hız Kontrol Cihazından Daha Fazlası

Yıllardır OMRON'un servo ürünleriyle çalışmış herhangi bir otomasyon mühendisine hangi platformun çıtayı belirlediğini sorun, OMNUC W Serisi tutarlı bir şekilde öne çıkar. R88D-WT01H bu ailenin giriş noktasında yer alır — bir 100W, tek fazlı 200V AC servo sürücü — ancak "giriş" kelimesi bu sürücünün aslında yaptıklarını hafife alıyor. Üç modlu bir sürücüdür: konum kontrolü, hız kontrolü ve tork kontrolü, hepsi aynı donanımda. Çalışma modu, donanım varyantı değil, bir parametre ayarıdır. Bir sürücü, üç temel olarak farklı kontrol davranışı.

Bu tasarım felsefesi, OMRON'un W Serisi'nde ürettiği her şeye yayıldı. Amaç, küçük bir paketleme ekseninde hassas konumlandırmayı, bir besleme silindirinde doğru hız düzenlemesini veya bir sarma aşamasında tork kontrollü gerilim yönetimini — her uygulama için farklı donanım gerektirmeden — işleyebilecek kadar yetenekli bir servo platformu oluşturmaktı. R88D-WT01H, bu esnekliği bir kilogramın altında ağırlığa sahip kompakt bir panel montaj muhafazasında sunar.

Model Numarasını Çözümleme: R88D-WT01H

OMRON'un servo sürücü adlandırma geleneğindeki her karakter, belirli donanım bilgilerini iletir:

Pil bölmesi ve CN8T göstergesi uygulama seçimi için en işlevsel karakterdir. Bu sürücünün tek bir ünitede üç kontrol modunu da desteklediğini doğrular ve onu donanım düzeyinde tek bir kontrol moduna sabitlenmiş önceki veya daha basit OMRON servo platformlarından ayırır.

Pil bölmesi ve CN8H soneki 200V voltaj sınıfını belirtir. Doğrudan 100V sınıfı eşdeğeri R88D-WT01HL'dir — aynı güç derecesi, farklı besleme voltajı. Bunlar birbirinin yerine kullanılamaz; ana devre sargısı, dahili veri yolu voltajı ve motor uyumluluğu H ve L varyantları arasında farklılık gösterir.

Tam Teknik Özellikler

Üç Kontrol Modu — Tek Sürücü

W Serisi sürücüleri OMRON ürün gamında tanımlayan yetenek, üç servo kontrol mimarisinin tamamının aynı ünite içinde eşzamanlı olarak bulunmasıdır.

Konum Kontrol Modu kontrol cihazından darbe dizisi komutları alır — sürücü enkoder geri beslemesi etrafında konum döngüsünü kapatır ve komut edilen hareketi yürütür. Darbe girişi Darbe+Yön, CW/CCW veya 90° faz farkı formatlarını kabul eder. Elektronik bir dişli fonksiyonu, komut darbe oranını ölçeklendirerek, kontrol cihazı programını değiştirmeden kontrol cihazının çıkış darbe hızının gerekli motor çözünürlüğüne eşleştirilmesini sağlar. Maksimum komut darbe frekansı, sistem darboğazı haline gelmeden yüksek hızlı konumlandırma taleplerini destekler.

Hız Kontrol Modu kontrol cihazından (tipik olarak ±10V DC) veya bir potansiyometreden bir analog voltaj referansı alır ve motor hızını bu girdiye orantılı olarak düzenler. 1:5.000 hız kontrol aralığı — yani sürücü, teorik bir maksimum yerine gerçek kapalı döngü performansını yansıtan bir referans rakamı olan 0,6 dev/dak'dan 3.000 dev/dak'ya kadar hızı doğru bir şekilde düzenleyebilir — bir referans rakamıdır. Bu aralığın alt ucunda, motor, ürün kalitesini doğrudan etkileyen besleme uygulamaları için önemli olan pürüzsüz ve kontrollü bir şekilde döner.

Tork Kontrol Modu motor çıkış torkunu bir analog komut sinyaline orantılı olarak düzenler, hız ise önceden ayarlanmış bir üst sınırla sınırlıdır. Bu mod, konum veya hız yerine kuvvet veya gerilimin kontrol edilmesi gereken her yerde kullanılır — web gerilim sistemleri, kelepçeleme mekanizmaları, tork sınırlı vidalama ve yükün referans olduğu malzeme taşıma.

Modlar arasında geçiş yapmak, donanım değişimi değil, bir parametre değişikliğidir. Bir makine tasarımcısı, bir ekseni hız modunda prototipleyebilir, ardından tüm süreç boyunca aynı sürücüyü kullanarak son uygulama için konum moduna geçebilir.

Uyumlu Servo Motorlar

R88D-WT01H, 3.000 dev/dak nominal hızda çalışan OMRON'un 100W W Serisi servo motorlarıyla eşleştirilmiştir. Motor gövde stiline ve enkoder tipine bağlı olarak dört konfigürasyon mevcuttur:

Silindirik gövde (standart):

• R88M-W10030H — artımlı enkoder, 100W
• R88M-W10030T — mutlak enkoder, 100W

Düz (ince profilli) gövde:

• R88M-WP10030H — artımlı enkoder, kompakt gövde
• R88M-WP10030T — mutlak enkoder, kompakt gövde

Pil bölmesi ve CN8H soneki bir artımlı enkoderi belirtir; T soneki ise pille desteklenen bir mutlak enkoderi belirtir. Her iki enkoder tipi de R88D-WT01H tarafından tam olarak desteklenir — sürücüde mutlak enkoderin yedek pili için özel bir CN8 pil konektörü bulunur ve firmware, her iki enkoder tipini de aynı CN2 enkoder girişi aracılığıyla işler.

Dört 100W motor varyantının tamamında paylaşılan performans özellikleri: nominal tork 0,318 N·m, nominal hız 3.000 dev/dak, anlık maksimum hız 4.500 dev/dak, anlık maksimum tork 0,96 N·m.

Düz stil (WP) motorlar, silindirik muadilleriyle aynı elektriksel performansı önemli ölçüde daha kısa gövde uzunluğunda sunar — motor montaj yuvasının eksenel derinliğinin sınırlı olduğu makinelerde kullanışlıdır.

Konnektör Düzeni ve Ön Panel

Her bir konektörün ne işe yaradığını anlamak, kablolama ve sorun giderme sırasında zaman kazandırır. Sürücünün üstünden aşağıya doğru:

Pil bölmesi ve CN8 üst kapağın altındadır. Mutlak enkoderli bir motor bağlıysa, yedek pil buraya takılır. Şarj edilmiş bir pil olmadan, mutlak enkoder, güç döngüsü boyunca çok turlu konum verilerini saklayamaz — başlangıçta bir pil alarmı genellikle bu bölmeye kadar izlenir.CN5

iki pinli bir analog izleme çıkışıdır. Motor hızı ve tork akımıyla orantılı gerçek zamanlı analog voltaj sinyalleri burada görünür, PC yazılımı bağlamadan bir osiloskop veya veri kaydedici ile okunabilir. Bu, devreye alma sırasında en hızlı teşhis yoludur — CN5'e bir osiloskop bağlayarak, komutlara yanıt olarak motor hızı ve tork dalga formlarını hemen görebilirsiniz.CN3

parametre birimi veya PC bağlantısı için seri iletişim portudur (RS-232C / RS-422A). OMRON R88A-PR02W el tipi parametre birimi, dizüstü bilgisayar olmadan saha programlama ve izleme için buraya bağlanır. PC tabanlı kurulum, RS-232C üzerinden OMRON'un WmonWin izleme yazılımını kullanır.CN1

kontrol G/Ç konektörüdür — PLC veya hareket kontrol cihazının bağlandığı yer burasıdır: komut darbeleri (konum modu), analog hız veya tork referansı (hız/tork modu), servo AÇIK/KAPALI, alarm sıfırlama, ileri/geri limit engellemeleri ve konumda, sıfır hız ve alarm durumu gibi çıkış sinyalleri.CN2

motor enkoder sinyallerini sürücünün konum/hız işleme devresine geri taşıyan enkoder geri besleme konektörüdür.Mutlak Enkoder Çalışması: Güç Döngüleri Boyunca Konum Saklama

T sonekli bir motor (mutlak enkoder) R88D-WT01H ile eşleştirildiğinde, servo sistemi tam bir güç kesintisinden sonra bile kontrol cihazına çok turlu mutlak konumu bildirebilir. Enkoder, çok turlu sayımını ve tur içi konumunu CN8'deki pil ile desteklenen dahili kalıcı bellekte saklar.

Güç açıldığında, sürücü saklanan konumu hemen enkoderden okur. Kontrol cihazı, bir referans noktası dönüşü gerektirmeden mevcut eksen konumunu alır — makine güç uygulandığı anda nerede olduğunu bilir. Referans noktası dönüş döngülerinin üretim süresini tükettiği veya güvenli bir referans noktası dönüş yolunun makinenin geometrisi veya aletleri tarafından karmaşık hale getirildiği makinelerde mutlak enkoderleri ekstra maliyete değecek hale getiren pratik fark budur.

Artımlı enkoder motorları (H sonekli), her güç döngüsünde bir referans noktası dönüşü gerektirir. Karşılığında daha düşük maliyet ve pil bakım gereksinimi olmamasıdır. Referans noktası dönüşünün hızlı, ucuz ve göze batmayan olduğu makineler için artımlı enkoderler mantıklı bir seçim olmaya devam eder.

Ağ Bağlantı Seçenekleri

Temel R88D-WT01H, RS-232C / RS-422A seri portu üzerinden iletişim kurar. Saha ağı entegrasyonu gerektiren kurulumlar için,

R88A-NCW152-DRT DeviceNet Seçenek Birimi W Serisi sürücülere DeviceNet köle işlevi ekler. Seçenek birimi, harici bir DSI iletişim kiti aracılığıyla sürücünün seri portuna bağlanır ve sürücünün bir DeviceNet ağına katılmasına olanak tanır — parametre erişimi, komut iletimi ve durum izleme, her sürücüye ayrı nokta-nokta kablolama olmadan cihaz ağı üzerinden yapılır.Bu yükseltme yolu, DeviceNet master üniteleriyle OMRON'un CS1 ve CJ1 PLC ailelerini kullanan makine üreticileri için önemli bir özellikti. Panelin tek bir DeviceNet kablo bağlantısı birden fazla servo sürücüye ulaşabilir, kablolamayı basitleştirir ve merkezi teşhisi mümkün kılar.

Tedarik ve Değiştirme Hususları

R88D-WT01H

OMRON'un aktif üretim kataloğundan kaldırılmıştır. OMNUC W Serisi, genişletilmiş ağ yetenekleri, daha yüksek enkoder çözünürlüğü ve EtherCAT bağlantısı sunan OMRON'un G Serisi ve daha sonra 1S Serisi tarafından devralındı. Ancak, W Serisi sürücüler dünya çapında geniş bir aktif makine tabanına kurulu kalmaya devam ediyor ve yedek üniteler düzenli olarak özel endüstriyel otomasyon tedarikçileri aracılığıyla tedarik ediliyor.Kullanılmış veya yenilenmiş bir R88D-WT01H satın alırken, ünitenin sadece çalıştırılmadığını, yük testinden geçtiğini doğrulayın. Bir sürücü, görsel incelemeyi ve hata olmadan açılışı geçebilir, ancak yine de bozulmuş IGBT performansı, bozulmuş enkoder sinyal işleme veya motor yükü altında ortaya çıkan kapasitör yaşlanması sergileyebilir. Sürücü T sonekli motorlarla kullanılacaksa, mutlak enkoder pil bölmesinin sağlam olduğunu doğrulayın.

Sıkça Sorulan Sorular

S1: R88D-WT01H ve R88D-WT01HL arasındaki fark nedir ve birbirinin yerine kullanılabilir mi?

Bu iki sürücünün işlevsel mimarisi aynıdır — her ikisi de 100W W Serisi üç modlu servo sürücülerdir. Tek fark

giriş voltaj sınıfıdır: R88D-WT01H tek fazlı 200/230V AC bir beslemeden çalışır (170–253V), R88D-WT01HL ise tek fazlı 100V AC bir beslemeden çalışır. Elektriksel olarak uyumsuzdurlar ve birbirlerinin yerine kullanılamazlar. Uyumlu motor setleri de farklıdır — H sınıfı sürücüler 200V motorlarla (R88M-W10030H/T) eşleşir ve HL sınıfı sürücüler aynı mekanik çerçeveden 100V motorlarla eşleşir. Kurulum paneliniz 200V tek fazlı çalışıyorsa, yalnızca H sonekli sürücü doğrudur. Bir HL sınıfı sürücüyü 200V beslemeye takmak sürücüye zarar verir; bir H sınıfı sürücüyü 100V beslemeye takmak düşük voltaj hatalarına neden olur ve sürücü çalışmaz.S2: R88D-WT01H, konum kontrol modunda herhangi bir darbe çıkışlı PLC ile çalışabilir mi, yoksa bir OMRON kontrol cihazı mı gerektirir?

R88D-WT01H

standart darbe dizisi konum komutlarını kabul eder ve bu modda kontrol cihazından bağımsızdır. Diferansiyel veya açık kolektör darbe sinyallerini Darbe+Yön, CW/CCW veya 90° faz farkı formatında verebilen herhangi bir PLC, hareket kontrol cihazı veya indeksleyici bu sürücüyü komut edebilir. OMRON'un kendi konumlandırma üniteleri (CJ1W-NC, CS1W-NC serisi) doğal olarak arayüz oluşturur, ancak Mitsubishi, Keyence, Panasonic ve diğer üreticilerin darbe çıkışlı kontrol cihazları, sinyal seviyeleri ve çıkış akımı derecelendirmeleri sürücünün CN1 giriş spesifikasyonları dahilindeyse eşit derecede iyi çalışır. Hız ve tork kontrol modları için sürücü, hemen hemen tüm analog özellikli PLC modüllerinden ve hareket kontrol cihazlarından standart bir çıkış olan ±10V DC analog referans gerektirir.S3: Sürücü bir pil alarmı gösteriyor. Bu ne anlama geliyor ve ne kadar acil?

R88D-WT01H'deki bir pil alarmı,

CN8 pil bölmesindeki yedek pil voltajının, mutlak enkoder konum verilerini korumak için gereken eşiğin altına düştüğünü gösterir. Bu alarm yalnızca T sonekli bir motor (mutlak enkoder) bağlı olduğunda geçerlidir; artımlı enkoder (H sonekli) motorları kullanan sistemleri etkilemez. Aciliyet, pil voltajının mevcut durumuna bağlıdır: erken bir pil uyarısı, pilin zayıfladığı ve yakında değiştirilmesi gerektiği anlamına gelir, ancak enkoder verileri hala sağlamdır. Pil tamamen boşalırsa, enkoderde saklanan çok turlu konum sayısı kaybolabilir — bir sonraki güç açılışında, sürücü mutlak konum referansını yeniden oluşturmak için bir referans noktası dönüşü isteyecektir. Bunu önlemek için pil tamamen boşalmadan değiştirin. OMRON'un belirttiği yedek parça R88A-BAT01W pil ünitesidir.S4: 1:5.000 hız kontrol aralığı nedir ve neden uygulamam için önemlidir?

1:5.000'lik bir hız kontrol aralığı

, sürücünün belirtilen yük düzenleme performansını korurken motor hızını 0,6 dev/dak kadar düşük bir hızdan 3.000 dev/dak'ya kadar doğru bir şekilde düzenleyebileceği anlamına gelir. Pratik olarak, bu rakam sürücünün motoru ne kadar yavaş ve güvenilir hız kararlılığıyla çalıştırabileceğini size söyler. Çoğu konumlandırma uygulaması için bu aralık fazlasıyla yeterlidir. Kritik hale geldiği yer, çok yavaş, kararlı dönüş gerektiren uygulamalardır — kontrollü malzeme besleme, ek yerlerinde sıfıra yakın hızda film sarma veya çıkışta görünür bir kusur üreten herhangi bir hız varyasyonunun olduğu hassas düşük hızlı indeksleme. Daha dar kontrol aralıklarına sahip sürücüler (örneğin 1:1.000), alt uçta kararsız hale gelir veya avlanır; W Serisi 1:5.000 aralığı, bu platform güncel olduğunda OMRON için rekabetçi bir farklılaştırıcı olan sürücünün hız kontrol döngüsünün çözünürlüğünü ve bant genişliğini yansıtır.S5: R88D-WT01H üretimden kaldırıldı. OMRON G5 Serisi veya 1S Serisi doğrudan bir yedek mi?Her ikisi de tam olarak şeffaf bir tak-çalıştır yedek değildir, ancak her ikisi de parametre ve kablolama çalışmasıyla ikame edilebilir.

OMRON G5 Serisi

(R88D-KN01H-ECT veya ECT olmayan varyant), uygulama kapsamı ve motor eşleştirmesi açısından en yakın halefidir — OMRON ayrıca W Serisi motorlarla aynı çerçeve boyutlarını paylaşan uyumlu G5 Serisi 100W motorlar da üretmiştir. Ancak, konektör düzenleri, parametre numaralandırması ve enkoder kablo tipleri W Serisi ve G5 Serisi arasında farklılık gösterir, bu nedenle kablolama değişiklikleri gereklidir. 1S Serisi (R88D-1SN01H-ECT), EtherCAT iletişimi ve daha yüksek çözünürlüklü enkoderlere sahip OMRON'un mevcut platformudur; kablolama ve PLC programlama gereksinimlerinde daha büyük bir adım değişikliğini temsil eder. Mevcut bir makinede arızalı bir sürücüyü yeniden tasarlamadan eski haline getirme hedefi olan saf bir bakım değişimi için, fazlalık piyasasından test edilmiş bir R88D-WT01H tedarik etmek ve orijinal parametre setini aktarmak genellikle bir platform geçişinden daha hızlıdır. Makine güncelleniyorsa veya birden fazla eksenin aynı anda değiştirilmesi gerekiyorsa, G5 Serisi W Serisi'nden en pratik yükseltme yolunu sunar.OMRON R88D-WT01H, OMNUC W Serisi AC servo sisteminin bir parçasıdır (Kullanım Kılavuzu Kategori No. I531). Bu model, OMRON'un mevcut üretim hattından kaldırılmıştır. Bir yedek sipariş etmeden önce her zaman enkoder tipini (artımlı - mutlak) ve voltaj sınıfı uyumluluğunu doğrulayın. Sürücü kablolaması veya konektörleri üzerinde çalışmadan önce dahili kapasitörlerin boşalmasına izin vermek için gücü kestikten sonra en az beş dakika bekleyin.
